Der Bus-Kontrolldruck mit geschlossenem Schleife proportionales Entlastungsventil, zum Steuerung des Arbeitsdrucks des Hydrauliksystems verwendet und kann eine Schutzrolle im Aktuator spielen. Auf der Grundlage des herkömmlichen Proportionaldruckventils mit offener Schleife wird das Druckrückkopplung hinzugefügt, um die Kontrolle über geschlossene Schleife zu erzielen, und die Druckregelung und die Reaktionsgeschwindigkeit der Druckregelung werden verbessert. Optional Mit der Busgrenzfläche ist die Präzision des Busregeldrucks höher, der Druckausgang ist linear, die Druckgenauigkeit wird durch die Genauigkeit des Drucksensors bestimmt. Geeignet für die Schmiedepresse, Keramikdruck und andere Anlässe auf hoher Präzisionsdruckregelung.

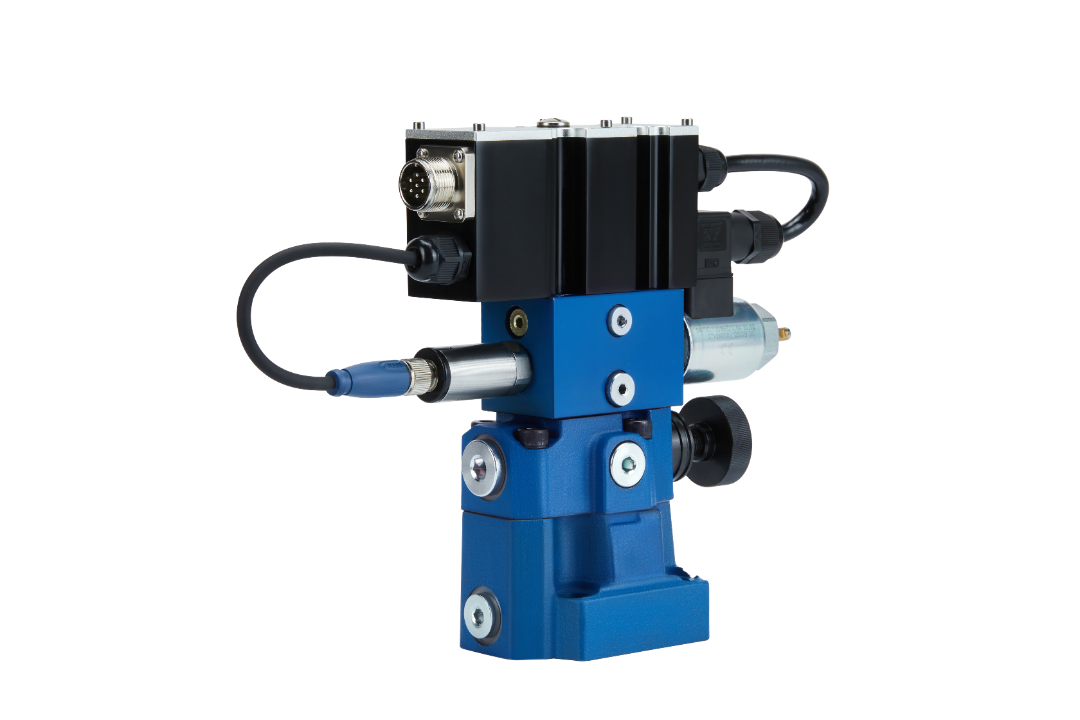

BUS -Steuerdruck geschlossene Schleife Proportionales Entlastungsventil - Reales Bild

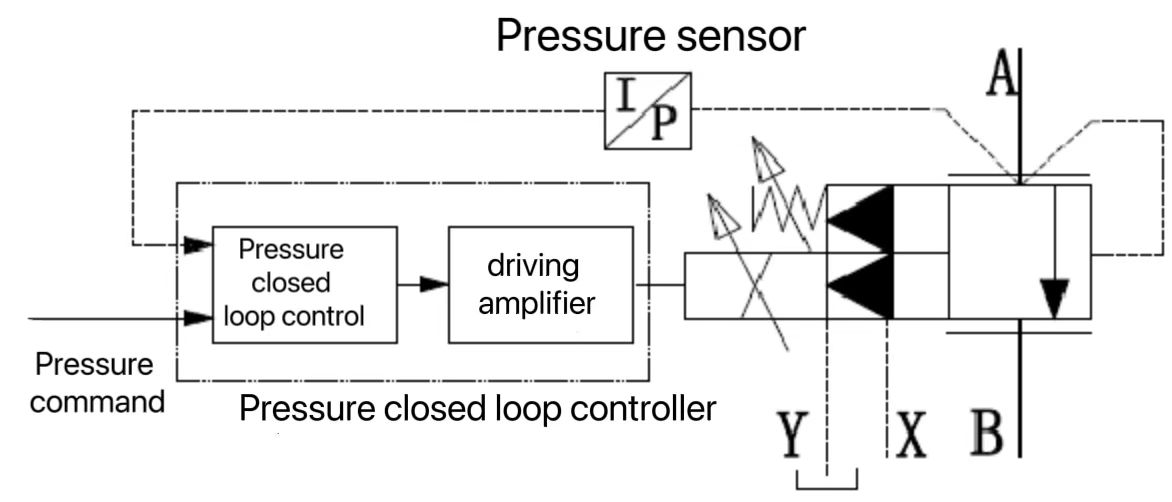

BUS -Steuerdruck geschlossene Schleife Proportional Reliefventil - Schematische Diagramm

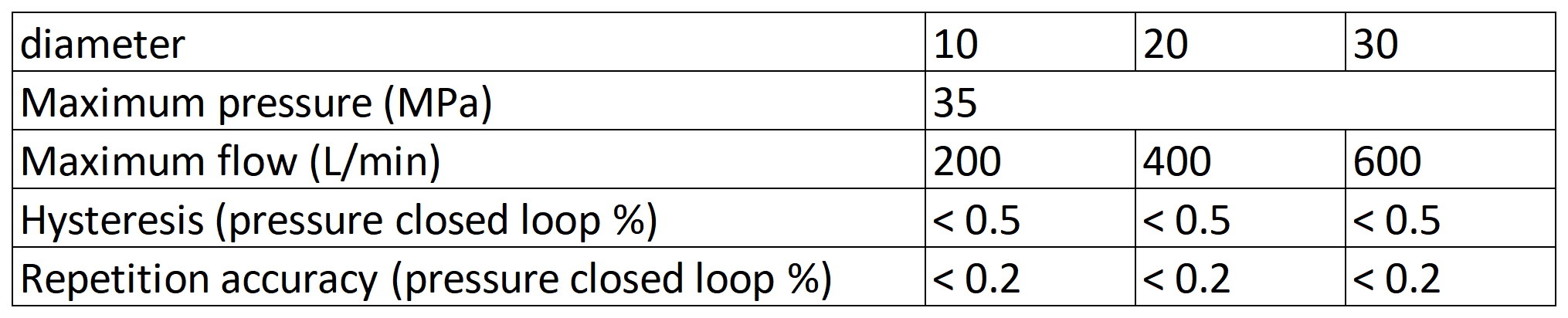

1, maximaler Arbeitsdruck: 35 MPa;
2, der maximale Fluss: 600 l/min;
3, Hysterese (maximaler Einstellungdruck %): ± 0,5;
4, Wiederholungsgenauigkeit (maximaler Einstellungdruck %): ± 0,2;
5, Linearität (maximaler Einstellungdruck %): ± 1.
Produktmerkmale
1..
2. Kontrolle mit Druck mit Druck;
3.. Integrierter elektronischer Controller mit optionaler Busschnittstelle;
4. Anweisungssignale können entweder durch Standardanalogie oder Bus bereitgestellt werden.

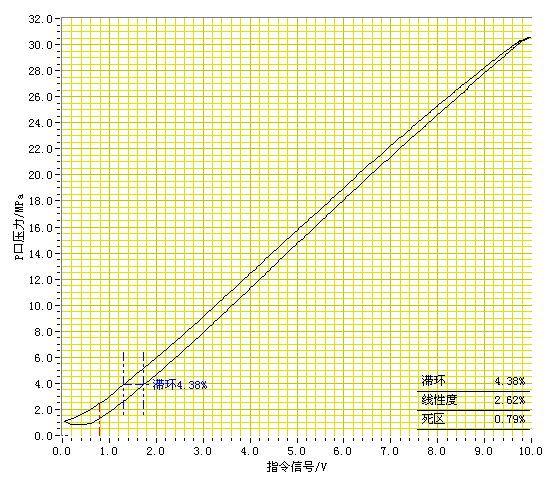

Offene Schleife proportionaler Ventildruck
