Wenn Industriemaschinen zuverlässig ihre Richtung ändern müssen, bietet die WMR-Reihe von Wegeventilen eine seit Jahrzehnten bewährte Lösung. Diese mechanisch betätigten Ventile steuern den Fluss von Hydraulikflüssigkeit in Industriesystemen und bestimmen, wann Zylinder aus- oder einfahren und wann Motoren vorwärts oder rückwärts drehen.

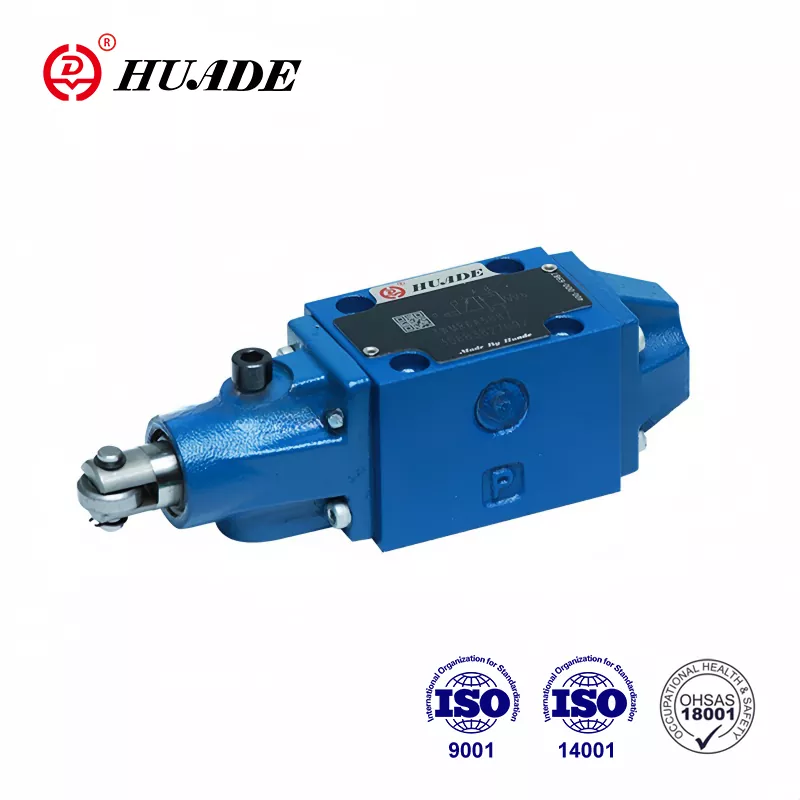

Das WMR-Ventil zeichnet sich dadurch aus, dass es durch rein mechanische Wirkung funktioniert. Eine Rolle oder ein Kolben wird von einer Nocke oder einem beweglichen Teil gedrückt, wodurch die interne Spule verschoben und der Ölfluss umgeleitet wird. Diese direkte physische Verbindung bedeutet, dass das Ventil auf die tatsächliche Maschinenposition und nicht auf elektrische Signale reagiert, was es ideal für Anwendungen macht, bei denen mechanische Zuverlässigkeit am wichtigsten ist.
Die Grundfunktion verstehen
Das Wegeventil WMR arbeitet als auf einer Grundplatte montiertes Schieberventil. Wenn nichts auf die Rolle drückt, halten Rückholfedern die Spule in ihrer neutralen Position. Sobald ein externer Nocken oder eine mechanische Komponente gegen den Rollenstößel drückt, gleitet die Spule in das Ventilgehäuse und verbindet verschiedene Anschlüsse miteinander. Durch diese Aktion wird die Hydraulikflüssigkeit umgeleitet, um die Aktuatoren in die gewünschte Richtung anzutreiben.
Diese Designphilosophie stellt eine direkte Verbindung zwischen physischer Position und hydraulischer Wirkung her. Werkzeugmaschinen, Kräne und Materialtransportgeräte nutzen dieses Prinzip, um sicherzustellen, dass Bewegungen in der richtigen Reihenfolge erfolgen. Das Ventil kann erst dann schalten, wenn etwas die Rolle physisch bewegt, was in vielen Anwendungen für inhärente Sicherheit sorgt.
Technische Spezifikationen, die wichtig sind
Die Wegeventile der WMR-Serie sind in zwei Hauptgrößen gemäß ISO 4401-Standards erhältlich. Die Größe NG6 bewältigt Durchflussmengen von bis zu 60 Litern pro Minute und Drücke von bis zu 315 bar an den P-, A- und B-Anschlüssen. Die Größe NG10 bietet ähnliche Druckstufen bei höherer Durchflusskapazität. Diese Spezifikationen ermöglichen den Einsatz des Ventils in anspruchsvollen Industrieumgebungen.
Die Betriebstemperatur reicht von minus 20 Grad Celsius bis plus 80 Grad Celsius mit Standard-NBR-Dichtungen. Das Ventil nimmt Hydraulikflüssigkeiten mit einer Viskosität zwischen 2,8 und 500 Quadratmillimetern pro Sekunde auf. Die Aufrechterhaltung der Flüssigkeitsreinheit gemäß ISO 4406 Klasse 20/18/15 oder besser hilft, inneren Verschleiß zu verhindern und die Lebensdauer zu verlängern.
Eine Einschränkung erfordert Aufmerksamkeit beim Systemdesign. Der T-Anschluss, der die Flüssigkeit zum Tank zurückführt, hat standardmäßig eine Druckgrenze von 60 bar. Während die Hauptarbeitsanschlüsse einen Druck von 315 bar problemlos bewältigen, kann ein Druck von mehr als 60 bar am T-Anschluss zu Schäden an den Dichtungen oder Leckagen führen. Einige hochspezifizierte Varianten erhöhen diesen Grenzwert für Anwendungen mit höherem Gegendruck auf 210 bar.
Verschiedene Konfigurationen für unterschiedliche Anforderungen
Die Wegeventile der WMR-Serie bieten mehrere Spulenkonfigurationen, die typischerweise als Hydrauliksymbole angezeigt werden. Ein Ventil mit vier Anschlüssen und drei Positionen hält möglicherweise alle Anschlüsse in Neutralstellung blockiert oder verbindet bestimmte Anschlüsse mit dem Tank. Die Symbolcodes wie C, E, J, L und M geben an, welche Ports an welcher Position verbunden sind. Hersteller bieten etwa 19 verschiedene Symbolvarianten an, um den unterschiedlichen Schaltungsanforderungen gerecht zu werden.
Zweistellungsventile ermöglichen eine einfachere Ein-Aus-Steuerung. Dreistellungsventile sorgen für einen neutralen Zustand, der je nach Spulendesign den Durchfluss blockieren, freie Bewegung ermöglichen oder andere Bedingungen schaffen kann. Die Wahl der richtigen Konfiguration hängt davon ab, ob die Zylinder ihre Position halten müssen, wenn das Ventil in die Neutralstellung zurückkehrt, oder ob sie frei schweben sollen.
Hersteller und Modellvarianten
Bosch Rexroth produziert die ursprüngliche WMR-Serie als Teil ihrer Hydronorma-Produktfamilie. Ihre NG6-Serie der Größe 5X umfasst verschiedene Rollenanordnungen und Montageoptionen. Die Ventile werden auf standardisierten Unterplatten nach CETOP-Mustern montiert, was den Austausch vereinfacht und das Mischen von Komponenten verschiedener Hersteller ermöglicht.
Hengli Hydraulics bietet die WMR/U10-Serie für NG10-Anwendungen an. Ihre L3X-Serie bietet 19 Symboloptionen mit R-Typ- und U-Typ-Rollenkonfigurationen. Diese Vielfalt hilft Ingenieuren bei der Auswahl der genauen Rollenposition und Betätigungsrichtung, die für ihre spezifische Maschinenanordnung erforderlich sind.
Andere Lieferanten wie PONAR Wadowice und Leader Hydraulics stellen kompatible Ventile her. Die Standardisierung gemäß ISO 4401 bedeutet, dass diese Ventile physisch ausgetauscht werden können. Entwickler sollten jedoch sicherstellen, dass Druckstufen, Durchflusskapazitäten und Spulenkonfigurationen ihren Anwendungsanforderungen entsprechen.
Installationsanforderungen
Der ordnungsgemäße Einbau eines Wegeventils WMR beginnt mit der Oberflächenvorbereitung. Die Montagefläche auf der Anschlussplatte muss die Ebenheitsvorgaben von 0,01 pro 100 Millimeter mit einer maximalen Oberflächenrauheit von Rz 4 erfüllen. Eventuelle Unregelmäßigkeiten können zu Leckagepfaden rund um den Ventilsockel führen.
Vier M6 x 40-Millimeter-Innensechskantschrauben befestigen das Ventil an der Unterplatte. Das Anziehen dieser Schrauben mit 9 Newtonmetern und einer Toleranz von plus oder minus 15 Prozent sorgt für eine ausreichende Klemmkraft, ohne dass sich das Ventilgehäuse verformt. Überkreuztes Anziehen in einem diagonalen Muster sorgt für eine gleichmäßige Druckverteilung.
Das Hydrauliksystem muss ordnungsgemäß gefiltert werden, bevor es an das Wegeventil WMR angeschlossen wird. Durch die Installation von Filtern, die die Reinheit der ISO 4406-Klasse 20/18/15 aufrechterhalten, werden die engen Abstände zwischen Spule und Gehäuse geschützt. Selbst kleine Partikel können diese Oberflächen zerkratzen und zu inneren Undichtigkeiten oder Verklebungen führen.
Anwendungen aus der Praxis
Werkzeugmaschinen nutzen das Wegeventil WMR für Werkzeugwechselsequenzen und Werkstückspannvorgänge. Wenn sich die Maschinenspindel oder der Werkzeugwechsler in bestimmte Positionen bewegt, aktivieren Nocken die Rolle und lösen hydraulische Bewegungen aus. Dadurch wird sichergestellt, dass die richtige Reihenfolge automatisch und ohne elektronische Steuerung erfolgt.
Bergbau- und metallurgische Geräte verlassen sich auf diese Ventile zur Förderbandpositionierung und Torsteuerung. Die rauen Umgebungen in diesen Branchen machen die mechanische Betätigung attraktiv, da es keine elektrischen Verbindungen gibt, die korrodieren oder ausfallen könnten. Staub und Feuchtigkeit, die elektronische Sensoren zerstören würden, haben minimale Auswirkungen auf eine einfache Rollen- und Nockenanordnung.
Hebebühnen und Scherenhebebühnen enthalten WMR-Ventile in Sicherheitssystemen. Die Rollenposition kann anzeigen, ob Sicherheitsbügel vorhanden sind oder ob die Plattform bestimmte Höhen erreicht hat. Diese physische Überprüfung erhöht die Redundanz der Sicherheitsschaltkreise und entspricht den Vorschriften, die mechanische Verriegelungen erfordern.
Wartung und Fehlerbehebung
Äußere Undichtigkeiten an der Montagefläche weisen in der Regel auf beschädigte O-Ringe oder ein nicht ordnungsgemäß angezogenes Ventil hin. Durch Überprüfen und Ersetzen der Montagedichtung lassen sich die meisten externen Leckageprobleme lösen. Durch die Überprüfung, dass die Montagefläche flach und unbeschädigt bleibt, wird ein erneutes Auftreten verhindert.
Interne Leckagen zeigen sich dadurch, dass die Stellglieder langsam driften, obwohl das Ventil sie in ihrer Position halten sollte. Dies ist häufig darauf zurückzuführen, dass verunreinigte Flüssigkeit die Spule und Bohrung abnutzt. Die Überprüfung der Flüssigkeitsreinheit und der Austausch von Filtern beheben die Ursache. In schweren Fällen muss das Ventil möglicherweise ausgetauscht werden, wenn der Verschleiß akzeptable Grenzen überschreitet.
Ein klebriger oder träger Betrieb tritt auf, wenn sich die Spule nicht frei in der Bohrung bewegt. Auch hier stehen Verunreinigungen ganz oben auf der Ursachenliste, aber auch der Betrieb außerhalb der vorgegebenen Temperatur- oder Viskositätsbereiche führt zu Problemen. Wenn sichergestellt wird, dass die Hydraulikflüssigkeit innerhalb der Spezifikationen bleibt, werden die meisten Betriebsprobleme mit dem Wegeventil WMR vermieden.
Vergleich mit anderen Ventiltypen
Die WMM-Serie verwendet zur Betätigung einen manuellen Hebel anstelle einer Rolle. Der Bediener bewegt den Hebel manuell, um die Ventilposition zu ändern. Dies eignet sich gut für Bedienelemente, die direkt vom Bediener bedient werden. Die WMD-Serie ersetzt den Hebel durch einen Drehknopf und bietet so eine kompaktere manuelle Steuerungsmöglichkeit.
Elektrisch betriebene Magnetventile bieten eine Fernsteuerung, erfordern jedoch elektrische Energie und Steuersignale. Diese Ventile schalten schneller als mechanische Typen, führen jedoch durch Verkabelung, Magnetspulen und elektronische Steuerungen zu potenziellen Fehlerquellen. Das Wegeventil WMR beseitigt diese Bedenken in Anwendungen, in denen eine mechanische Betätigung sinnvoll ist.
Vorgesteuerte Ventile nutzen hydraulischen Druck, um größere Schieber zu verschieben, wodurch höhere Durchflussmengen mit geringeren Betätigungskräften gesteuert werden können. Diese Ventile sind im Vergleich zum direkt wirkenden WMR-Design teurer und komplexer. Für Anwendungen innerhalb der Durchfluss- und Druckkapazitäten des WMR erweist sich das einfachere Design oft als zuverlässiger und wirtschaftlicher.
Überlegungen zum Druckmanagement
Während die P-, A- und B-Anschlüsse 315 bar sicher verarbeiten, erfordert die Beschränkung des T-Anschlusses Aufmerksamkeit beim Systemdesign. Jede Verengung der Tankleitung oder die Verwendung eines Druckbehälters erhöht den Druck am T-Anschluss. Auch der Gegendruck von anderen Ventilen, die sich dieselbe Tankleitung teilen, wirkt sich auf diesen Anschluss aus.
Die Installation einer separaten Tankleitung für Ventile mit erheblichem Rückfluss hilft bei der Steuerung des T-Anschlussdrucks. Einige Konstrukteure verwenden einen speziellen Niederdruck-Rücklaufverteiler, der mit minimaler Einschränkung direkt an den Tank angeschlossen wird. Bei Systemen, bei denen ein höherer T-Anschlussdruck unvermeidbar ist, verhindert die Spezifizierung von Hochdruckvarianten des Wegeventils WMR einen vorzeitigen Dichtungsausfall.
Rückschlagventile oder Drosseln an bestimmten Stellen im Kreislauf können unerwartet Druck am T-Anschluss erzeugen. Eine sorgfältige Schaltungsanalyse während des Entwurfs identifiziert diese Situationen. Druckmessgeräte am T-Anschluss überprüfen während der Inbetriebnahme, ob die tatsächlichen Bedingungen innerhalb der Spezifikationen bleiben.
Integration der Flusskontrolle
Das Wegeventil WMR ändert die Durchflussrichtung, regelt jedoch nicht direkt die Durchflussmenge. Die meisten Anwendungen erfordern eine zusätzliche Durchflussregelung, um die Aktuatorgeschwindigkeit zu regulieren. Nadelventile oder druckkompensierte Durchflussregler werden entweder im Kreislauf oder direkt in den Ventilanschlüssen installiert.
Einige WMR-Modelle akzeptieren Kartuschendrosseln mit Gewinde, die direkt in den P-Anschluss eingebaut werden können. Diese Stopfen der Größen B08, B10 oder B12 ermöglichen eine einfache Durchflussbegrenzung und Dämpfung von Druckspitzen. Das integrierte Design spart Platz und reduziert die Anzahl separater Komponenten im Hydraulikverteiler.
Die Zuflusssteuerung begrenzt den Flüssigkeitseintritt in den Aktuator, während die Abflusssteuerung den Rückfluss begrenzt. Die Auswahl hängt von den Lasteigenschaften und der gewünschten Regelqualität ab. Das Wegeventil WMR ermöglicht beide Ansätze durch die richtige Schaltungskonstruktion rund um das Ventil.
Marktüberlegungen für 2025
Herausforderungen in der Lieferkette beeinträchtigen weiterhin die Verfügbarkeit hydraulischer Komponenten. Die Vorlaufzeiten für spezielle WMR-Konfigurationen können sich über mehrere Monate erstrecken, wobei einige Hersteller Liefertermine bis September 2025 angeben. Vorausplanung und die Aufrechterhaltung eines strategischen Lagerbestands tragen dazu bei, Produktionsverzögerungen zu vermeiden.
Die Preise für Standard-NG6-Konfigurationen beginnen bei großen Herstellern bei etwa 800 US-Dollar. Der Zweitmarkt bietet Alternativen, wobei gebrauchte Ventile teilweise im Bereich von 150 bis 200 Dollar erhältlich sind. Der Kauf gebrauchter Ventile erfordert jedoch eine sorgfältige Inspektion, um den inneren Zustand zu überprüfen und einen vorzeitigen Ausfall zu vermeiden.
Multi-Sourcing-Strategien, die sowohl Premiummarken wie Bosch Rexroth als auch kompatible Alternativen von Herstellern wie Hengli umfassen, sorgen für Lieferflexibilität. Die ISO 4401-Standardisierung bedeutet, dass ein Wechsel zwischen Marken weiterhin möglich ist, wenn die Spezifikationen übereinstimmen. Das Führen zugelassener Lieferantenlisten für mehrere Lieferanten verringert das Risiko im aktuellen Marktumfeld.
Die Rolle in der modernen Automatisierung
Da Fabriken immer mehr Sensoren, Steuerungen und Netzwerkkonnektivität hinzufügen, bietet das einfache mechanische Wegeventil WMR strategische Vorteile. Es kann nicht gehackt werden, erfordert keine Software-Updates und schlägt auf vorhersehbare Weise fehl. Diese Zuverlässigkeit ist für sicherheitskritische Funktionen wertvoll, die eine mechanische Sicherung benötigen.
Europäische Vorschriften wie der Cyber Resilience Act konzentrieren sich auf die Sicherheit digitaler Produkte. Rein mechanische Komponenten wie das WMR-Ventil fallen nicht unter diese Anforderungen, was die Einhaltung für Maschinenhersteller vereinfacht. Das Ventil bietet eine sichere Grundschicht, die keine Cybersicherheitslücken in das System einführt.
Bedenken hinsichtlich der Energieeffizienz wecken das Interesse an der Optimierung hydraulischer Systeme. Während das Wegeventil WMR selbst keine Energie spart, tragen seine Zuverlässigkeit und die geringe interne Leckage zur Gesamtsystemeffizienz bei. Richtig dimensionierte Ventile mit entsprechenden Durchflusswerten minimieren Druckverluste und die Erzeugung von Verlustwärme.
Auswahl der richtigen Konfiguration
Die Auswahl eines Wegeventils WMR beginnt mit dem Verständnis der Anwendungsanforderungen. Die maximale Durchflussrate und der maximale Druck bestimmen, ob die Dimensionierung NG6 oder NG10 geeignet ist. Der Aktuatortyp und das gewünschte Verhalten in der Neutralposition bestimmen die erforderliche Symbolkonfiguration.
Die Rollenpositionierung beeinflusst die Integration des Ventils in das mechanische System. Rollen vom R-Typ werden auf einer Seite montiert, während Rollen vom U-Typ auf der anderen Seite montiert werden, was eine flexible Platzierung der Nocken ermöglicht. Die erforderliche Betätigungskraft und die verfügbare Nockengeometrie beeinflussen diese Wahl.
Die Auswahl des Dichtungsmaterials hängt von der Art der Flüssigkeit und den extremen Temperaturen ab. Standard-NBR-Dichtungen funktionieren mit erdölbasiertem Hydrauliköl in typischen industriellen Temperaturbereichen. Hochtemperaturanwendungen oder synthetische Flüssigkeiten erfordern möglicherweise FKM-Dichtungen, die unterschiedliche Bedingungen tolerieren. Die Überprüfung der chemischen Kompatibilität verhindert ein Anschwellen oder eine Verschlechterung der Dichtung.
Dokumentations- und Supportressourcen
Hersteller stellen auf ihren Websites ausführliche technische Dokumentationen zum Wegeventil WMR zur Verfügung. In den Datenblättern sind genaue Spezifikationen, Abmessungen und Bestellcodes aufgeführt. In den Installationshandbüchern werden die Montageverfahren und Drehmomentwerte ausführlich beschrieben.
CAD-Modelle in verschiedenen Formaten helfen bei der Maschinenkonstruktion und Verteilerauslegung. Diese 3D-Darstellungen zeigen genaue Ventilhüllkurven und Anschlusspositionen und ermöglichen so die Prüfung von Interferenzen vor der physischen Prototypenerstellung. Die meisten Hersteller bieten Modelle im STEP- oder IGES-Format an, die in gängige Designsoftware importiert werden können.
Die anwendungstechnische Unterstützung hilft bei der Lösung komplexer Schaltungsdesignfragen. Hersteller verfügen über technische Teams, die spezifische Konfigurationen für ungewöhnliche Anwendungen empfehlen oder Probleme in bestehenden Systemen beheben können. Die Nutzung dieser Ressourcen während der Entwurfsphase verhindert kostspielige Fehler und Neukonstruktionen.
Abschließende Überlegungen
Das Wegeventil WMR eignet sich für Anwendungen, bei denen mechanische Positionskontrolle und zuverlässiges Schalten wichtiger sind als elektronische Raffinesse. Sein bewährtes Design bewältigt anspruchsvolle Bedingungen im Bergbau, in der Metallverarbeitung und im Materialtransport ohne die Schwachstellen elektronischer Steuerungen. Das Verständnis seiner Fähigkeiten und Grenzen ermöglicht es Ingenieuren, es effektiv anzuwenden.
Das richtige Flüssigkeitsmanagement verlängert die Lebensdauer des Ventils erheblich. Die Einhaltung von Sauberkeitsstandards, der Betrieb innerhalb bestimmter Temperatur- und Viskositätsbereiche und die Steuerung des T-Anschlussdrucks verhindern die meisten Fehlerarten. Diese einfachen Vorsichtsmaßnahmen machen das Wegeventil WMR zu einer langlebigen Komponente, die jahrzehntelang ihren Dienst leistet.
In einer Welt, die sich in Richtung digitaler Transformation bewegt, beweist das WMR-Ventil, dass mechanische Lösungen immer noch eine wichtige Rolle spielen. Die Unfähigkeit, gehackt oder aus der Ferne manipuliert zu werden, sorgt für inhärente Sicherheit. Die physikalische Verbindung zwischen Maschinenposition und hydraulischer Aktion führt zu einem vorhersehbaren Verhalten, auf das sich Sicherheitssysteme verlassen können. Aus diesen Gründen bleibt das Wegeventil WMR in der modernen Industriehydraulik relevant.
