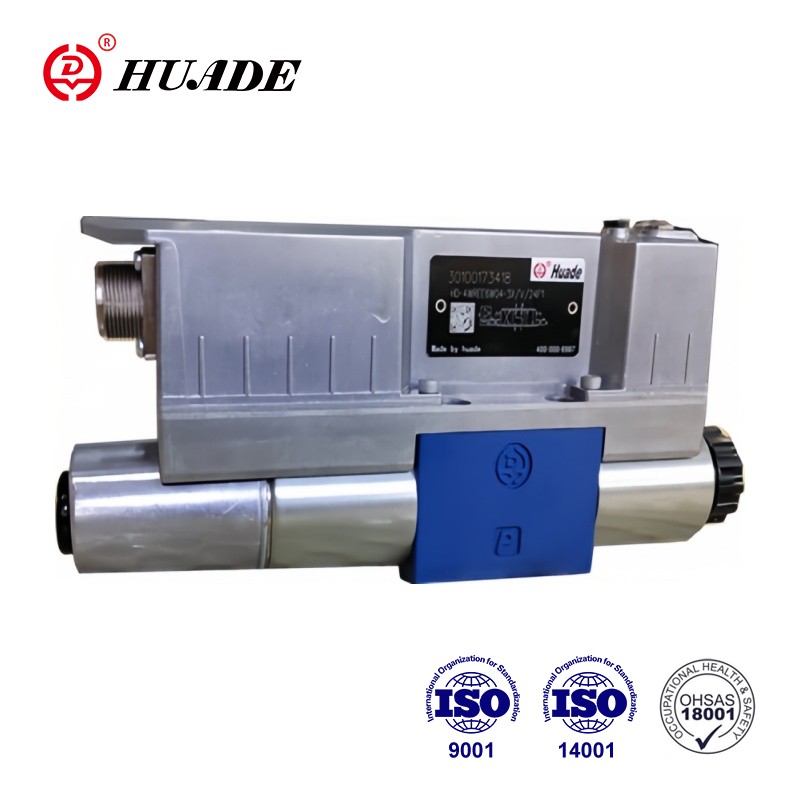

Das Ventil vom Typ 4WREE6-3X ist ein direktgesteuertes Proportional-Wegeventil mit elektrischer Stellungsrückmeldung und integrierter Elektronik (OBE). Proportionalventile vom Typ 4WREE6-3X haben die CE-Zertifizierung bestanden. Der maximale Betriebsdruck beträgt bis zu 350 bar. Es ist eines der führenden Produkte von Huade Hydraulic. Dieses 4WREE6-3X-Ventil bietet eine stabile Leistung und einen relativ günstigen Preis.
| Allgemein | ||
| Gewicht | ▶ Ventil mit zwei Magneten (kg) | 2.6 |
| ▶ Ventil mit einem Magneten (kg) | 2.1 | |
| Einbaulage | beliebig, vorzugsweise horizontal | |
| Umgebungstemperaturbereich (℃) | -20 … +60 | |
| Lagertemperaturbereich mit UV-Schutz (℃) | +5 … +40 | |
| Transporttemperatur (℃) | –30 … +80 | |
| Maximale Lagerzeit (Jahre) | 1 | |
| Seine Prüfungen erfolgen nach DIN EN 60068-2-6 | 10 ... 2000 Hz / maximal 10 g / 10 Zyklen / 3 Achsen | |
| Geräuschtest nach DIN EN 60068-2-64 | 20 ... 2000 Hz / 10 g RMS / 30 g Spitze / 30 Min. / 3 Achsen | |
| Transportstoß nach DIN EN 60068-2-27 | 15 g / 11 ms / 3 Stöße / 3 Achsen | |
| Schock nach DIN EN 60068-2-27 | 15 g / 11 ms / 1000 Stöße / 3 Achsen | |
| Maximale relative Luftfeuchtigkeit (keine Kondensation) % | 95 | |
| Maximale Magnetoberflächentemperatur (℃) | 150 (Einzelbetrieb) | |
| MTTFd-Wert nach EN ISO 13849 (Jahre) | 150 | |
| Konformität | ▶ CE gemäß EMV-Richtlinie 2014/30/EU, geprüft nach EN 61000-6-2 und EN 61000-6-3 ▶ RoHS-Richtlinie 2015/65/EU ▶ REACH-Verordnung (EG) Nr. 1907/2006 | |
| Umweltverträglichkeit | ▶ Klima | Umweltaudit nach EN 60068-2 |
| hydraulisch | ||
| Maximaler Betriebsdruck | ▶ Anschluss A, B, P-Leiste | 350 |
| ▶ Port-T-Stange | 210 | |
| Maximaler Durchfluss (empfohlen) (L/min) | 80 | |
| Nenndurchfluss (∆p = 10 bar) (L/min) | 4; 8; 16; 32 | |
| Hydraulikflüssigkeit | siehe Tabelle Seite 15 | |
| Temperaturbereich der Hydraulikflüssigkeit (℃) | ▶ zulässig | –20 … +70 |
| ▶ empfohlen | –40 … +50 | |
| Viskositätsbereich (mm2/s) | ▶ zulässige ℃ | 20 … 380 |
| ▶ empfohlen | 30 … 46 | |
| Maximal zulässiger Verschmutzungsgrad der Hydraulikflüssigkeit, Reinheitsklasse nach ISO 4406 (c) | Klasse 20/18/15 | |
| Hydraulikflüssigkeit | Einstufung | Geeignete Dichtungsmaterialien | Standards | |
| Mineralöle | HL, HLP, HLPD, HVLP, HVLPD | NBR, FKM | DIN 51524 | |
| Biologisch abbaubar | ▶ Unlöslich in Wasser | HETG | FKM | ISO 15380 |
| LIED | FKM | |||
| ▶ Wasserlöslich | HEPG | FKM | ISO 15380 | |
| Schwer entflammbar | ▶ Wasserfrei | HFDU (Glykolbasis) | FKM | ISO 12922 |
| HFDU (Esterbasis) | FKM | |||
| HFDR | FKM | |||
| ▶ Wasserhaltig | HFC (Fuchs: Hydrotherm 46M, Renosafe 500; Petrofer: Ultra Safe 620; Houghton: Safe 620; Union: Carbide HP5046) | NBR | ISO 12922 | |
Merkmale:
▶4/2- oder 4/3-Wege-Version
▶Zur Unterplattenmontage
▶Portierungsmuster gemäß ISO 4401-03-02-0-05
▶Kontrolle der Durchflussrichtung und -größe
▶Bedienung mittels Proportionalmagneten mit Zentralgewinde
▶Federzentrierte Steuerspule
▶Integrierte Steuerelektronik (OBE) mit Spannungs- oder Stromeingang („A1“ und/oder „F1“)
Aufstellen
Das Ventil besteht im Wesentlichen aus:
▷Gehäuse (1) mit Anschlussfläche
▷Steuerkolben (2) mit Druckfedern (3 und 4) und Federteller (5 und 6)
▷Magnete (7 und 8) mit Zentralgewinde
▷Positionsgeber (9)
▷Integrierte Elektronik (13)
▷Elektrische Nullpunkteinstellung (12) über den Gummistopfen zugänglich
Funktion:
▷Bei stromlosen Magneten (7 und 8) Mittelstellung des Steuerkolbens (2) durch Druckfedern (3 und 4) zwischen Federtellern (5 und 6).
▷Direkte Betätigung des Steuerkolbens (2) durch Ansteuerung eines Proportionalmagneten, z.B. Magnet „b“ (8)
-Verschiebung des Steuerkolbens (2) nach links proportional zum elektrischen Eingangssignal
- Dadurch wird die Verbindung von P nach A und B nach T über Blendenquerschnitte mit progressiver Strömungscharakteristik geöffnet
Im stromlosen Zustand wird der Steuerkolben (2) durch die Rückstellfedern der Magnetspulen in einer mechanischen Mittelstellung gehalten. Bei Steuerschiebersymbol „V“ entspricht diese Stellung nicht der hydraulischen Mittelstellung! Bei geschlossenem elektrischen Ventilregelkreis befindet sich der Steuerkolben in der hydraulischen Mittelstellung.
Ventil mit 2 Schaltstellungen (Version „4WREE...A...“)
Die Funktion dieser Ventilausführung entspricht grundsätzlich dem Ventil mit drei Schaltstellungen. Die 2 Schaltstellungsventile sind jedoch nur mit Magnet „a“ (7) ausgestattet. Anstelle des 2. Proportionalmagneten befindet sich eine Verschlussschraube (10).
Druckausgleichselement im OBE „-967“.
Um die Bildung von Kondenswasser im Gehäuse der integrierten Elektronik (OBE) zu verhindern, kann eine Elektronikschutzmembran (11) verwendet werden.
Empfohlen für den Einsatz außerhalb branchenüblicher Bedingungen mit hoher Luftfeuchtigkeit und starken zyklischen Temperaturschwankungen (z. B. im Freien).
Symbol des Proportional-Wegeventils 4WREE-3X
