Wenn Sie einem Bulldozer zusehen, wie er sein Schild anhebt, oder einem Fabrikroboter dabei zusehen, wie er sich präzise bewegt, gibt es eine kleine, aber feine Komponente, die das alles möglich macht: das Wegeventil.
Dieser Leitfaden führt Sie durch alles, was Sie über diese wesentlichen Teile wissen müssen, von der Funktionsweise bis hin zur Auswahl des richtigen Teils für Ihre Bedürfnisse.

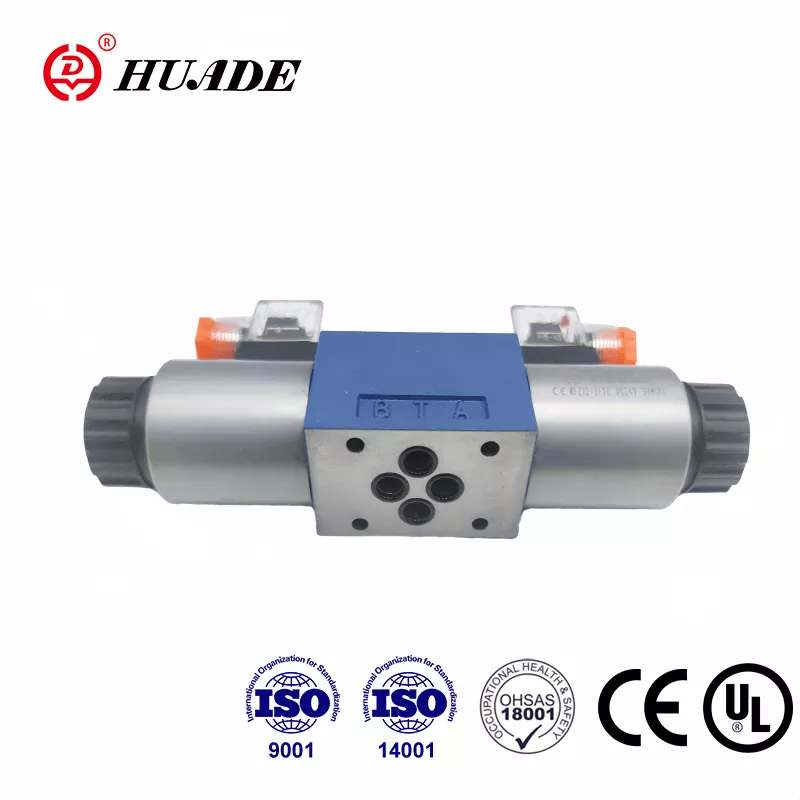

Was ist ein Wegeventil?
Stellen Sie sich ein Wegeventil (DCV) als ein Ventil vorVerkehrsleiter für Flüssigkeiten. So wie eine Ampel Autos an einer Kreuzung leitet, leitet ein DCV Hydrauliköl oder Druckluft durch verschiedene Wege in einer Maschine. Diese Ventile sind das „Gehirn“ von Fluidtechniksystemen und sagen der Flüssigkeit, wohin und wann sie strömen soll.
Warum werden sie „Bang-Bang“-Ventile genannt?
Viele DCVs funktionieren wie ein Lichtschalter – sie sind entweder vollständig ein- oder vollständig ausgeschaltet. Es gibt keine Zwischenposition, weshalb sie manchmal auch „Bang-Bang“-Ventile genannt werden. Wenn sie wechseln, tun sie dies schnell und vollständig.
Wie funktioniert ein Wegeventil?
Die Grundteile
Jedes DCV besteht aus diesen Hauptkomponenten:
Ventilkörper:Das ist wie das Haus, das alles zusammenhält. Im Inneren befinden sich Kanäle, durch die Flüssigkeit fließen kann.
Spule oder Teller:Dies ist der bewegliche Teil, der den Durchfluss tatsächlich steuert. Stellen Sie es sich wie eine Schiebetür vor, die verschiedene Wege öffnet und schließt.
Häfen:Dies sind die Verbindungspunkte, an denen Rohre befestigt werden. Sie sind normalerweise wie folgt gekennzeichnet:
- P= Druck (wo Flüssigkeit eindringt)
- T= Tank (wo Flüssigkeit zurückfließt)
- A und B= Aktuatoranschlüsse (wo die Flüssigkeit ihre Arbeit verrichtet)
Aktuator:Dadurch wird die Spule bewegt. Es kann sich um einen Griff handeln, den Sie drücken, um eine elektrische Spule oder um Flüssigkeitsdruck.
Wie es den Fluss steuert
Wenn der Aktuator die Spule bewegt, richtet er verschiedene Löcher und Kanäle im Ventilkörper aus. Dadurch entstehen neue Wege für den Flüssigkeitsfluss. Es ist, als würde man Puzzleteile neu anordnen, um unterschiedliche Pfade zu schaffen.
Arten von Wegeventilen
Durch die Art und Weise, wie sie sich bewegen (internes Design)
Schieberventile
Diese verwenden ein zylindrisches Teil (die Spule), das hin und her gleitet. Sie sind wie ein Schiebepuzzle, bei dem das Bewegen eines Teils einige Wege öffnet und andere schließt. Sie sind vielseitig einsetzbar, lassen aber ein kleines Leck zu.
Tellerventile
Dabei wird eine Kugel, ein Kegel oder eine Scheibe verwendet, die sich von einem Sitz abhebt, um den Durchfluss zu ermöglichen, oder nach unten drückt, um ihn zu stoppen. Stellen Sie sich einen Korken in einer Flasche vor – wenn Sie ihn entfernen, fließt Flüssigkeit heraus. Diese Ventile dichten sehr dicht und nahezu leckagefrei ab.
Zellenradschleusen
Anstatt zu gleiten, drehen sich diese, um verschiedene Passagen auszurichten. Sie ähneln dem Umdrehen eines Schlüssels in einem Schloss, um verschiedene Türen zu öffnen.
Durch die Art und Weise, wie sie betrieben werden
Manuelle Ventile
Sie bedienen diese per Hand per Hebel, Knopf oder Pedal. Sie sind einfach und zuverlässig, wie ein manuelles Autogetriebe.
Magnetventile
Diese werden elektrisch betrieben. Wenn Sie ein elektrisches Signal senden, bewegt eine Magnetspule das Ventil. Es ist, als ob Sie eine Fernbedienung für Ihr Ventil hätten.
Vorgesteuerte Ventile
Diese nutzen Flüssigkeitsdruck, um das Ventil zu bewegen. Sie sind nützlich, wenn Sie viel Kraft benötigen, um ein großes Ventil zu bewegen, beispielsweise bei der Servolenkung in einem Auto.
Nach Anzahl der Positionen und Ports
Das Benennungssystem mag zunächst verwirrend erscheinen, ist aber eigentlich einfach:
- 2/2-Ventil:2 Anschlüsse, 2 Positionen (wie ein Ein-/Ausschalter)
- 3/2-Ventil:3 Anschlüsse, 2 Positionen (gemeinsam für einfachwirkende Zylinder)
- 4/2-Ventil:4 Anschlüsse, 2 Positionen (Standard für doppeltwirkende Zylinder)
- 4/3-Ventil:4 Anschlüsse, 3 Positionen (einschließlich einer neutralen Mittelposition)
Mittelpositionen (für 3-Positionsventile)
- Offenes Zentrum:Alle Ports sind miteinander verbunden – als würden alle Türen in einem Haus geöffnet
- Geschlossenes Zentrum:Alle Anschlüsse sind blockiert – als würden alle Türen geschlossen
- Tandemzentrum:Der Druck stellt eine Verbindung zum Tank her, aber die Aktuatoranschlüsse sind blockiert
- Float Center:Aktuatoranschlüsse sind mit dem Tank verbunden, aber der Druck ist blockiert
Auswahl des richtigen Ventils: Wichtige Spezifikationen
Durchflussrate (Cv)
Hier erfahren Sie, wie viel Flüssigkeit das Ventil verarbeiten kann. Er wird in Gallonen pro Minute (GPM) bei einem Druckabfall von 1 PSI gemessen. Stellen Sie sich das wie den Durchmesser eines Gartenschlauchs vor – größere Zahlen bedeuten mehr Durchflusskapazität.
Druckstufe
Dies ist der maximale Druck, den das Ventil sicher bewältigen kann. Die Angabe erfolgt üblicherweise als PN (z. B. PN350 für 350 bar) oder in PSI. Überschreiten Sie diesen Grenzwert nicht, da sonst das Ventil ausfallen könnte.
Ansprechzeit
Bei Magnetventilen ist dies die Geschwindigkeit, mit der sie die Position wechseln können, normalerweise in Millisekunden gemessen. Schnellere Reaktionszeiten sind besser für Anwendungen, die schnelle Bewegungen erfordern.
Leckageklasse
Hier wird bewertet, wie gut das Ventil abdichtet:
- Klasse IV:Etwas Leckage (0,01 % des Nenndurchflusses)
- Klasse V:Geringe Leckage
- Klasse VI:Blasendicht (fast kein Auslaufen)
Von einfach bis smart: Steuerungsarten
Ein/Aus-Ventile (Standard-DCVs)
Dies sind die grundlegenden „Bang-Bang“-Ventile, über die wir gesprochen haben. Sie sind entweder vollständig geöffnet oder vollständig geschlossen. Sie eignen sich perfekt für einfache Aufgaben wie das Spannen eines Teils oder das vollständige Ausfahren eines Zylinders.
Proportionalventile
Diese sind wie Dimmerschalter für den Flüssigkeitsfluss. Statt nur ein-/auszuschalten, können sie teilweise geöffnet sein, um die Durchflussrate zu steuern. Dadurch erhalten Sie eine sanfte, variable Geschwindigkeitsregelung. Sie eignen sich hervorragend für Anwendungen wie den Kranbetrieb, bei denen reibungslose Bewegungen erforderlich sind.
Servoventile
Das sind die Präzisionsinstrumente der Ventilwelt. Sie bieten eine äußerst genaue Steuerung und können auf Rückmeldungen reagieren, um genaue Positionen oder Strömungen beizubehalten. Sie werden in High-End-Anwendungen wie Flugsimulatoren und CNC-Maschinen eingesetzt.
Anwendungen aus der Praxis
Baumaschinen
- Bagger:Verwenden Sie mehrere 4/3-Ventile, um Ausleger, Stiel, Schaufel und Drehung zu steuern. Vorgesteuerte Proportionalventile ermöglichen dem Bediener eine reibungslose Steuerung.
- Bulldozer:Verwenden Sie DCVs zur Steuerung von Schildwinkel und -höhe sowie von Raupenantriebssystemen.
Herstellung
- CNC-Maschinen:Verwenden Sie Magnet-DCVs zum Spannen von Werkzeugen und Proportionalventile für eine präzise Positionierung.
- Montagelinien:Pneumatische DCVs betreiben Greifer, Heber und Sortiermechanismen.
Landwirtschaft
- Traktoren:Mehrsteuerventilblöcke steuern Geräte wie Pflüge und Mäher.
- Erntemaschinen:DCVs steuern die Kopfhöhe und die Geschwindigkeit des Reinigungsgebläses.
Luft- und Raumfahrt
- Flugzeugfahrwerk:Servoventile sorgen für eine präzise und zuverlässige Steuerung des Aus- und Einfahrens.
- Flugkontrolle:Hochleistungs-Servoventile ermöglichen Fly-by-Wire-Systeme.
Marktübersicht: Wer macht was
Der weltweite Markt für Wegeventile hat einen Wert von etwa 8–10 Milliarden US-Dollar und wächst jährlich um 5–11 %. Zu den Hauptakteuren gehören:
- Bosch Rexroth:Bekannt für robuste Hydraulikventile und Industrie 4.0-Integration
- Parker Hannifin:Bietet ein breites Sortiment für hydraulische und pneumatische Anwendungen
- Eaton/Danfoss:Stark in der Mobilhydraulik mit smarten Ventiltechnologien
- SMC:Führender Hersteller von Pneumatikventilen mit kompakten Designs für hohen Durchfluss
- Feier:Innovative Pneumatiklösungen inklusive Ventilinseln und digitalen Plattformen
- Moog:Hochpräzise Servoventile für anspruchsvolle Anwendungen
Die Zukunft: Intelligente Ventile und Industrie 4.0
Intelligente Funktionen
Moderne Ventile werden mit integrierten Sensoren immer intelligenter, die Folgendes überwachen:
- Temperatur
- Anzahl der Zyklen
- Positionsrückmeldung
- Durchflussraten
- Verschmutzungsgrad
Digitale Integration
Neue Ventile können über folgende Protokolle kommunizieren:
- IO-Link
- EtherNet/IP
- Profibus
- Modbus
Dadurch können sie Diagnosedaten an zentrale Steuerungssysteme senden und so eine vorausschauende Wartung ermöglichen.
Vorausschauende Wartung
Anstatt darauf zu warten, dass Ventile ausfallen, können intelligente Systeme anhand von Echtzeitdaten vorhersagen, wann eine Wartung erforderlich ist. Dies reduziert unerwartete Ausfallzeiten und spart Geld.
Beheben häufiger Probleme
Ventil lässt sich nicht betätigen
Mögliche Ursachen:Kein elektrisches Signal, Spule durchgebrannt, niedriger Steuerdruck
Lösungen:Spannung prüfen, Handhilfsbetätigung testen, Steuerluft-/Ölversorgung prüfen
Langsame oder ruckartige Bewegung
Mögliche Ursachen:Interne Leckage, verunreinigte Flüssigkeit, falsche Ventilgröße
Lösungen:Auf Undichtigkeiten prüfen, Flüssigkeit und Filter wechseln, Ventilgröße überprüfen
Aktuatordrift
Mögliche Ursachen:Falsche Mittelposition, verschlissene Spule, externe Leckage
Lösungen:Überprüfen Sie die Ventilkonfiguration, prüfen Sie den inneren Verschleiß und prüfen Sie die Anschlüsse
Externe Leckage
Mögliche Ursachen:Verschlissene Dichtungen, lose Schrauben, rissiges Gehäuse
Lösungen:Dichtungen austauschen, Schraubendrehmoment prüfen, auf Schäden prüfen
Lärm oder Überhitzung
Mögliche Ursachen:Kavitation, Ventil zu klein, Druck zu hoch
Lösungen:Überprüfen Sie den Flüssigkeitsstand, überprüfen Sie die Ventilgröße und passen Sie die Einstellung des Überdruckventils an
Best Practices für die Wartung
Regelmäßige Inspektionen
- Auf äußere Lecks prüfen
- Suchen Sie nach Korrosion oder Beschädigung
- Stellen Sie sicher, dass alle Verbindungen fest sind
- Testen Sie manuelle Überschreibungen
Flüssigkeitswartung
- Führen Sie regelmäßig Flüssigkeitsproben auf Kontamination durch
- Filter nach Zeitplan wechseln
- Halten Sie die Systemtemperatur unter 140 °F (60 °C).
- Sorgen Sie für einen angemessenen Flüssigkeitsstand
Vorbeugende Maßnahmen
- Ventile regelmäßig betätigen, um ein Festkleben zu verhindern
- Halten Sie einen Ersatzteilbestand bereit
- Schulen Sie die Bediener in der ordnungsgemäßen Verwendung
- Wartungshistorie dokumentieren
Die richtige Wahl treffen
Berücksichtigen Sie bei der Auswahl eines Wegeventils die folgenden Faktoren:
Benötigte Funktion:Wie viele Ports und Positionen benötigen Sie?
Druck und Durchfluss:Was sind Ihre Systemanforderungen?
Flüssigkeitstyp:Hydrauliköl, Luft, Wasser oder Spezialflüssigkeiten?
Kontrollmethode:Manueller, elektrischer oder Pilotbetrieb?
Umfeld:Temperatur, Staub, Gefahrenbereiche?
Budget:Anschaffungskosten vs. langfristige Zuverlässigkeit
Abschluss
Wegeventile sind die heimlichen Helden moderner Maschinen. Vom Bagger auf der Baustelle bis zum Roboter am Fließband ermöglichen diese Ventile kontrollierte Bewegungen. Mit fortschreitender Technologie werden Ventile immer intelligenter und stärker in digitale Systeme integriert, ihre grundlegende Aufgabe bleibt jedoch dieselbe: den Flüssigkeitsfluss zu steuern, um nützliche Arbeit zu leisten.
Ganz gleich, ob Sie ein neues System entwerfen, Fehler in einem bestehenden System beheben oder einfach nur verstehen möchten, wie die Dinge funktionieren: Das Verständnis von Wegeventilen öffnet die Tür zum Verständnis der Fluidtechniksysteme, die uns täglich umgeben.
Der Schlüssel zum Erfolg bei DCVs liegt darin, den richtigen Ventiltyp an Ihre spezifischen Anwendungsanforderungen anzupassen, ihn ordnungsgemäß zu warten und mit sich entwickelnden Technologien auf dem Laufenden zu bleiben. Mit dieser Grundlage sind Sie gut gerüstet, um fundierte Entscheidungen über diese kritischen Komponenten zu treffen.
