Haben Sie jemals einem Müllwagen bei der Arbeit zugeschaut und sich gefragt:„Woher weiß es, dass es den Behälter zuerst anheben und dann perfekt kippen muss?“Oder vielleicht haben Sie Fabrikroboter gesehen, die in perfekter Reihenfolge arbeiteten, und dachten:„Was macht sie so koordiniert?“
Die Antwort könnte Sie überraschen – oft handelt es sich um ein einfaches, aber brillantes Gerät namens Druckfolgeventil. Und am Ende dieses Leitfadens werden Sie genau verstehen, wie diese „mechanischen Gehirne“ dafür sorgen, dass unsere Welt reibungslos funktioniert.

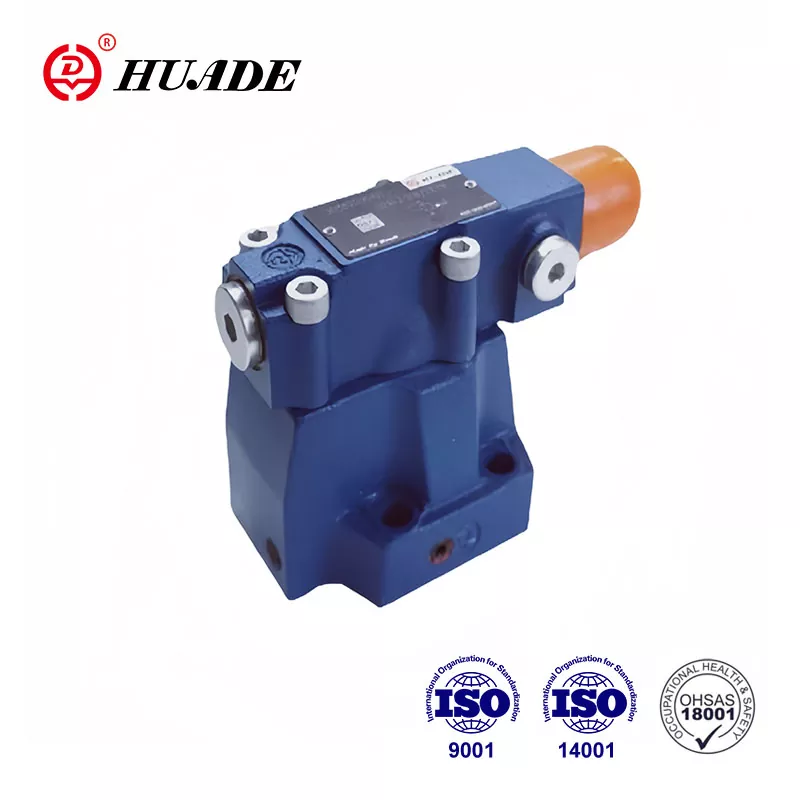

Was ist ein Druckfolgeventil? (Die einfache Antwort)
Ein Druckfolgeventil (Teil vonDruckregelventilSysteme) ist wie einIntelligente Ampel für Hydrauliksysteme. So wie eine Ampel steuert, wann Autos losfahren können, steuert dieses Ventil, wann verschiedene Teile einer Maschine ihre Arbeit aufnehmen können.
Hier ist die Schlüsselidee:Es bleibt geschlossen (rotes Licht), bis sich der Druck auf ein bestimmtes Niveau aufbaut, und öffnet sich dann (grünes Licht), um Hydraulikflüssigkeit zur nächsten Komponente fließen zu lassen. Dies ermöglicht eine automatische Sequenzierung, ohne dass Computer oder elektrische Steuerungen erforderlich sind.
Kurzes Beispiel:
Denken Sie darüber nach, ein Erdnussbutter-Sandwich zuzubereiten:
Schritt 1:Brot vorbereiten (Hauptaktion)
Warten:Stellen Sie sicher, dass das Brot richtig positioniert ist
Schritt 2:Erdnussbutter hinzufügen (sekundäre Aktion)
Ein Druckfolgeventil bewirkt das Gleiche bei Maschinen – es stellt sicher, dass Schritt 1 vollständig abgeschlossen ist, bevor Schritt 2 beginnt.
Warum Ihre Maschinen Druckfolgeventile benötigen
Sie fragen sich, warum wir nicht einfach alles auf einmal geschehen lassen können? Deshalb ist die richtige Reihenfolge wichtig:
Ohne Ablaufsteuerung gäbe es Chaos. Stellen Sie sich vor, das Getriebe Ihres Autos würde versuchen, einen Gang zu wechseln, während der Motor noch startete, oder ein 3D-Drucker würde mit dem Drucken beginnen, bevor das Bett erhitzt wurde. Genau das passiert in hydraulischen Systemen ohne die richtige Reihenfolge.
Der Business Case (warum Ingenieure sie lieben):
Kein Strom erforderlich- Funktioniert in explosionsgefährdeten Umgebungen, in denen die Elektronik versagt
Höchste Zuverlässigkeit- Weniger Teile bedeuten weniger Ausfälle (typische Lebensdauer: 10+ Jahre)
Kosteneinsparungen- Kann SPS-Systeme im Wert von 5.000 US-Dollar durch ein Ventil im Wert von 200 US-Dollar ersetzen
Einfache Wartung- Die meisten Techniker können sie mit einfachen Werkzeugen warten
Echte Frage:Würden Sie in einer schmutzigen Hochdruckumgebung lieber einem Computerprogramm oder einem einfachen mechanischen Gerät vertrauen? Die meisten erfahrenen Ingenieure entscheiden sich jedes Mal für die Mechanik.
Wie funktioniert ein Druckfolgeventil?
Das Funktionsprinzip ist eigentlich ganz einfach:
Der grundlegende Prozess:
Die primäre Aktion beginnt- Der erste Zylinder oder Motor beginnt zu arbeiten
Der Druck baut sich auf- Wenn die erste Aktion abgeschlossen ist, hört die Flüssigkeit auf, sich zu bewegen und der Druck steigt
Ventil öffnet- Sobald der Druck den Sollwert erreicht (z. B. 400 PSI), öffnet sich das Zuschaltventil
Die sekundäre Aktion beginnt- Flüssigkeit fließt zum zweiten Zylinder oder Motor
Stellen Sie es sich wie einen Damm in einem Fluss vor. Der Damm (Sequenzventil) hält das Wasser zurück, bis der Wasserstand (Druck) hoch genug ist. Dann öffnet es die Tore, um Wasser flussabwärts fließen zu lassen.
Wichtige Teile (Was ist drin):
Ventilkörper- Das Hauptgehäuse (wie ein Haus)
Frühling- Legt den „Auslösedruck“ fest (wie bei einem Türschloss)
Einstellschraube- Ihr Druckregler (wie ein Thermostat)
Externer Ablaufanschluss- Hält die Messwerte genau (wie ein Druckentlastungsloch)
Als Tipp:Der externe Abfluss ist von entscheidender Bedeutung – ohne ihn kann der Gegendruck dazu führen, dass das Ventil zum falschen Zeitpunkt öffnet. Geben Sie in Ihrem Systemdesign immer einen externen Abfluss an.
Typen hydraulischer Folgeventile: Welche benötigen Sie?
Sind Sie unsicher, welchen Typ Sie wählen sollen? Hier ist die Aufschlüsselung, die Sie vor kostspieligen Fehlern bewahrt.
[Mit anderen vergleichenDruckregelventiltypen]
1. Direktwirkende hydraulische Folgeventile
Stellen Sie sich das so vor:Eine einfache federbelastete Tür
Ansprechzeit:Blitzschnell (2-10 Millisekunden)
Druckbereich:Typischerweise bis zu 5.000 PSI
Kosten:Budgetfreundlich (50–300 $)
Am besten für:Kleine mobile Geräte, Anwendungen mit schnellem Zyklus
Nachteil:Kann bei hohen Drücken „sprunghaft“ sein
2. Vorgesteuerte Druckfolgeventile
Stellen Sie sich das so vor:Ein ausgeklügeltes zweistufiges System
Ansprechzeit:Langsamer, aber stetig (≈100 Millisekunden)
Druckbereich:Bis zu 10.000+ PSI
Kosten:Höhere Investition (200–1.500 $)
Am besten für:Große Industriepressen, Präzisionsfertigung
Vorteil:Grundsolide Stabilität unter wechselnden Bedingungen
Welches sollten Sie wählen?Wenn Sie Schnelligkeit und Einfachheit benötigen, entscheiden Sie sich für direktes Handeln. Wenn Sie Präzision benötigen und hohe Durchflussmengen bewältigen müssen, ist der Pilotbetrieb Ihre Antwort.
Anwendungen von Druckfolgeventilen: Wo sie eingesetzt werden
Neugierig, wo diese Ventile tatsächlich funktionieren? Sie sind überall – wahrscheinlich begegnen Sie ihnen täglich, ohne es zu wissen.
Fertigungs- und Industrieausrüstung
CNC-Bearbeitungszentren:Werkstück einspannen → Schneiden starten → Werkzeuge zurückziehen
Spritzguss:Form schließen → Kunststoff einspritzen → Teil auswerfen
Hydraulische Pressen:Material positionieren → Druck ausüben → loslassen und auswerfen
Mobile Maschinenanwendungen
Müllwagen:Behälter anheben → kippen und entleeren → wieder in Position bringen
Baumaschinen:Stützen ausfahren → Last heben → Ausleger einfahren
Landmaschinen:Gerät anheben → Zapfwelle einschalten → Betrieb starten
Spezialisierte Systeme
Teleskopzylindersteuerung:Für einen reibungslosen Betrieb müssen die Abschnitte in der richtigen Reihenfolge ausgefahren werden
Mehrstufige Hydrauliksysteme:Koordinieren Sie mehrere Aktoren ohne elektronische Steuerung
Das Muster?Immer wenn Sie hydraulische Geräte sehen, die ihre Arbeit in perfekter Ordnung erledigen, gibt es wahrscheinlich ein Sequenzventil, das die Show orchestriert.
Wie unterscheidet sich ein Drucksequenzventil von anderen Ventilen?
Es ist leicht, Druckfolgeventile mit anderen ähnlichen Ventilen zu verwechseln. Hier erfahren Sie, wie Sie sie unterscheiden können.
[Erfahren Sie mehr überFunktionen des Überdruckventils]
Folgeventil vs. Überdruckventil
| Besonderheit | Sequenzventil | Überdruckventil |
|---|---|---|
| Zweck | Steuert die Reihenfolge der Vorgänge | Schützt das System vor hohem Druck |
| Standardzustand | Geschlossen | Geschlossen |
| Wenn es öffnet | Bei eingestelltem Druck zum Starten der nächsten Aktion | Erst wenn der Druck zu hoch wird |
| Wohin Flüssigkeit geht | Zum nächsten Aktor | Zurück zum Tank |
Sequenzventil vs. Reduzierventil
| Besonderheit | Sequenzventil | Reduzierventil |
|---|---|---|
| Standardzustand | Normalerweise geschlossen | Normalerweise geöffnet |
| Was es überwacht | Eingangsdruck | Ausgangsdruck |
| Zweck | Nächsten Vorgang starten | Begrenzen Sie den Hinterdruck |
Auswahlhilfe für hydraulische Folgeventile: Machen Sie es gleich beim ersten Mal richtig
Sind Sie es leid, ständig zu raten, welches Ventil funktionieren wird? Hier ist Ihr schrittweiser Auswahlprozess:
Schritt 1: Kennen Sie Ihre Systemanforderungen
Maximaler Systemdruck:Das Ventil muss 25 % über Ihrem höchsten Druck aushalten
Durchflussmenge Sekundärkreis:Berechnen Sie den benötigten GPM (Ventil muss 20 % mehr verarbeiten)
Erforderliche Genauigkeit:±50 PSI für den allgemeinen Gebrauch, ±10 PSI für Präzisionsarbeiten
Reaktionszeitbedarf:Schnell (<50 ms) oder stabil (>100 ms)
Schritt 2: Überprüfung der Umweltrealität
Stellen Sie sich diese Fragen:
Was ist der Temperaturbereich? (Standarddichtungen funktionieren bei -10 °F bis +200 °F)
Wie schmutzig ist die Umwelt? (Kontaminationsresistenz berücksichtigen)
Welche Art von Hydraulikflüssigkeit? (Erdöl, synthetisch, biobasiert?)
Gibt es Bedenken hinsichtlich der explosionsfähigen Atmosphäre? (Möglicherweise sind spezielle Zertifizierungen erforderlich)
Schritt 3: Berechnen Sie Ihre Ventilgröße
Einfache Formel für die Durchflusskapazität:
Erforderlicher Cv = Durchflussrate (GPM) ÷ √(Druckabfall über dem Ventil)
Beispiel:20 GPM Sekundärfluss mit 100 PSI verfügbarem Druckabfall erfordert Cv = 20 ÷ √100 = 2,0
Als Tipp:Dimensionieren Sie Ihr Ventil immer 20–30 % größer als berechnet, um einen Betrieb mit maximaler Kapazität zu vermeiden.
Installationstipps für Druckfolgeventile: Vermeiden Sie kostspielige Fehler
Sind Sie bereit für die Installation, haben aber Angst, etwas falsch zu machen? Befolgen Sie diese praxiserprobten Richtlinien:
Kritische Setup-Parameter
Berechnung des eingestellten Drucks:Primärlast + 50–100 PSI Sicherheitsmarge
Koordination des Überdruckventils:Stellen Sie das Überdruckventil auf 150–200 PSI über dem Zuschaltventil ein
Externer Ablaufanschluss:Immer an den Tank anschließen (diesen Anschluss niemals verstopfen!)
Montageausrichtung:Befolgen Sie die Herstellerangaben (normalerweise ist jede Position in Ordnung)
Installationssequenz, die funktioniert
Kontrolle vor der Installation:Überprüfen Sie alle Ports und Verbindungen
Ventil montieren:Verwenden Sie die richtigen Drehmomentspezifikationen (normalerweise 15–25 ft-lbs für Armaturen).
Anfangsdruck einstellen:Beginnen Sie niedrig und passen Sie ihn während des Tests nach oben an
Testzyklus:Führen Sie vor der endgültigen Einstellung mehrere vollständige Zyklen durch
Feinabstimmung:Passen Sie den eingestellten Druck an, um eine optimale Leistung zu erzielen
Häufiger Anfängerfehler:Stellen Sie den Druck zunächst zu hoch ein. Beginnen Sie immer niedrig und arbeiten Sie sich dann hoch – es ist einfacher, den Druck zu erhöhen, als beschädigte Geräte zu reparieren.
Fehlerbehebung bei Sequenzventilen: Beheben Sie Probleme schnell
System sequenziert nicht richtig? Hier ist Ihre Diagnose-Roadmap:
Problem Nr. 1: Sekundäre Aktion startet nicht
Symptome:Der Primärzylinder schließt den Hub ab, der Sekundärzylinder wird jedoch nie aktiviert
Schnelle Diagnose:Überprüfen Sie den Systemdruckmesser, während der Haupthub abgeschlossen ist
Lösungen (in der Reihenfolge der Wahrscheinlichkeit):
Unterer Einstelldruck des Folgeventils
Verstopfte Abflussleitung reinigen
Ersetzen Sie die schwache oder gebrochene Feder
Stellen Sie sicher, dass das Überdruckventil nicht zu früh öffnet
Problem Nr. 2: Vorzeitige sekundäre Aktivierung
Symptome:Beide Aktionen versuchen gleichzeitig durchzuführen
Grundursachen:Stellen Sie den Druck zu niedrig ein ODER unerwartete Druckspitzen
Fix-Strategie:Erhöhen Sie den eingestellten Druck in Schritten von 25 PSI, bis die richtige Reihenfolge erreicht ist
Problem Nr. 3: Unregelmäßiger oder lauter Betrieb
Was Sie hören/sehen werden:Rattern, Vibration, inkonsistentes Radfahren
Übliche Verdächtige:Verunreinigte Flüssigkeit, Luft im System, verschlissene interne Komponenten
Aktionsplan:
Überprüfen Sie die Reinheit der Flüssigkeit (sollte ISO 18/16/13 oder besser sein)
Entlüften Sie alle Hochpunkte
Wenn die Probleme weiterhin bestehen, bauen Sie das Ventil um oder ersetzen Sie es
Tipp zur Notfalldiagnose:Wenn Sie Produktionszeit verlieren, umgehen Sie das Zuschaltventil vorübergehend und betätigen Sie es manuell, während Sie Teile bestellen.
Wartung von Drucksequenzventilen: Maximieren Sie Ihre Investition
Möchten Sie unerwartete Ausfallzeiten vermeiden? Diese Wartungsstrategien halten Ihre Ventile jahrzehntelang am Laufen:
Die 90-Tage-Inspektionsroutine
Visuelle Kontrolle:Suchen Sie nach externen Lecks, Korrosion und lockeren Anschlüssen
Drucküberprüfung:Stellen Sie sicher, dass der eingestellte Druck nicht abgewichen ist (±25 PSI Toleranz).
Flüssigkeitsanalyse:Überprüfen Sie den Verschmutzungsgrad und den Flüssigkeitszustand
Zykluszählung:Verfolgen Sie den Betrieb für eine vorausschauende Wartungsplanung
Jährliche Wartungsaufgaben
Komplette Systemspülung:Ersetzen Sie Filter und Hydraulikflüssigkeit
Ventilkalibrierung:Drücke auf Originalspezifikationen zurücksetzen
Dichtungsprüfung:Überprüfen Sie den Verschleiß, bevor sie katastrophal ausfallen
Leistungstests:Überprüfen Sie die Reaktionszeiten und die Druckgenauigkeit
Realität des Wartungsbudgets:Wenn Sie 200 US-Dollar pro Jahr für vorbeugende Wartung ausgeben, sparen Sie in der Regel mehr als 2.000 US-Dollar an Notfallreparaturen und Produktionsausfällen.
Cleverer Wartungstipp:Halten Sie ein Ersatzventil konfiguriert und bereit. Wenn Probleme auftreten, tauschen Sie Ventile aus und bauen Sie die ausgefallene Einheit offline wieder auf – minimale Ausfallzeiten, maximale Produktivität.
Trends in der Sequenzventiltechnologie: Was als nächstes kommt
Sie fragen sich, ob Sequenzventile obsolet werden? Das wissen Brancheninsider:
Integration intelligenter Sequenzventile
IoT-Sensoren:Überwachen Sie Zyklen, Temperatur und Druckdrift
Prädiktive Analysen:KI sagt Ausfälle 30–60 Tage im Voraus voraus
Ferndiagnose:Überprüfen Sie den Ventilzustand von Ihrem Telefon aus
Kostenrealität:Intelligente Ventile kosten das Zwei- bis Dreifache, können aber die Wartungskosten um 40 % senken.
Fortschrittliche Materialien und Design
Nanobeschichtungstechnologie:Verlängert die Lebensdauer der Dichtung um 300–500 %.
Ventilkörper aus Verbundwerkstoff:Geringeres Gewicht, bessere Korrosionsbeständigkeit
Reibungsarme Innenteile:Reduziert Energieverluste um 15–25 %
Die elektronische vs. mechanische Debatte
Vorteile der elektronischen Steuerung:Unendlich programmierbar, präzise, datenreich
Vorteile des mechanischen Ventils:Keine Programmierung erforderlich, funktioniert ohne Strom, einfachere Fehlerbehebung
Branchenrealität:Auch wenn die Elektronik voranschreitet, behalten mechanische Folgeventile einen starken Marktanteil in folgenden Bereichen:
Kostensensible Anwendungen
Gefährliche Umgebungen
Entlegene Standorte ohne zuverlässige Stromversorgung
Einfache Systeme, bei denen die Elektronik unnötige Komplexität hinzufügt
Fazit:Druckfolgeventile verschwinden nicht – sie werden intelligenter und bleiben gleichzeitig mechanisch zuverlässig.
Ihre nächsten Schritte: Dieses Wissen in die Tat umsetzen
Sind Sie bereit, ein Druckfolgeventil zu spezifizieren, zu installieren oder Fehler zu beheben? Hier ist Ihr Aktionsplan:
Für Systemdesigner:
Berechnen Sie Ihren Bedarfunter Verwendung der bereitgestellten Größenformeln
Wählen Sie den Ventiltypbasierend auf Geschwindigkeit vs. Präzisionsanforderungen
Geben Sie einen externen Abfluss an- Lassen Sie nicht zu, dass Bauunternehmer dabei billigen
Planen Sie einen Anpassungszugang ein- Die Techniker werden es Ihnen später danken
Für Wartungsteams:
Beginnen Sie mit der 90-tägigen Inspektionsroutinesofort
Gängige Ersatzteile auf Lager(Federn, Dichtungen, Einstellschrauben)
Dokumentieren Sie die aktuell eingestellten Drückebevor sie driften
ZugbetreiberFrühwarnzeichen erkennen
Für Fehlerbehebungen:
Überprüfen Sie immer zuerst die Grundlagen- Druck, Flüssigkeitsstand, Filterzustand
Halten Sie ein Manometer bereitfür eine schnelle Diagnose
Denken Sie an die Regel für den externen Abfluss- Es behebt 60 % der Probleme mit Folgeventilen
Fragen zu Ihrer konkreten Anwendung?Die meisten Ventilhersteller bieten kostenlosen Support bei der Anwendungstechnik an – nutzen Sie deren Fachwissen.
Letzter Gedanke:Das beste Zuschaltventil ist dasjenige, das richtig ausgewählt, richtig installiert und regelmäßig gewartet wird. Wenn Sie diese Grundlagen beherrschen, werden Sie nie wieder mysteriöse Sequenzierungsprobleme haben.
