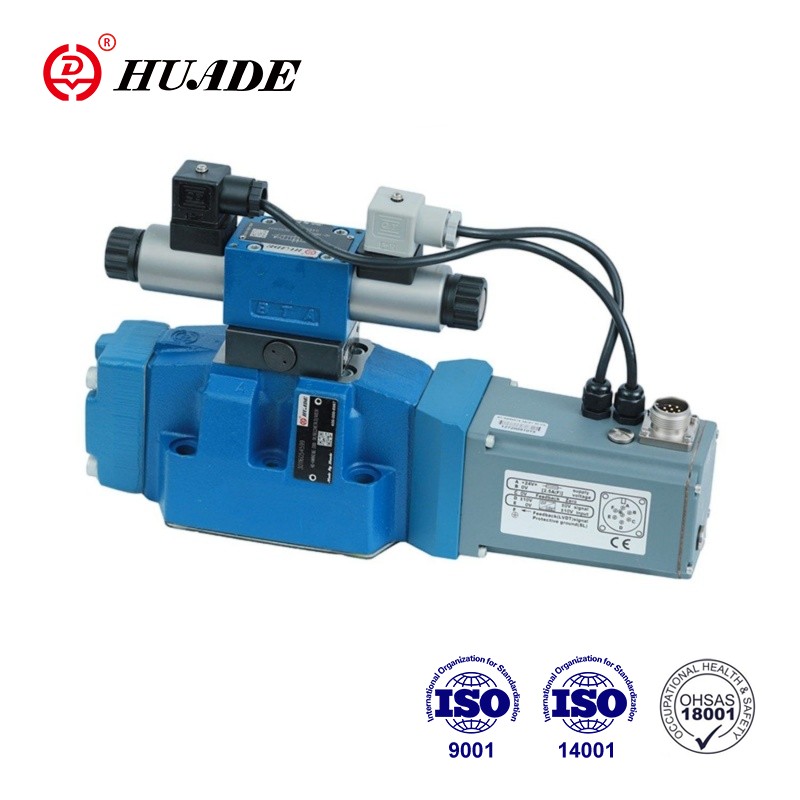

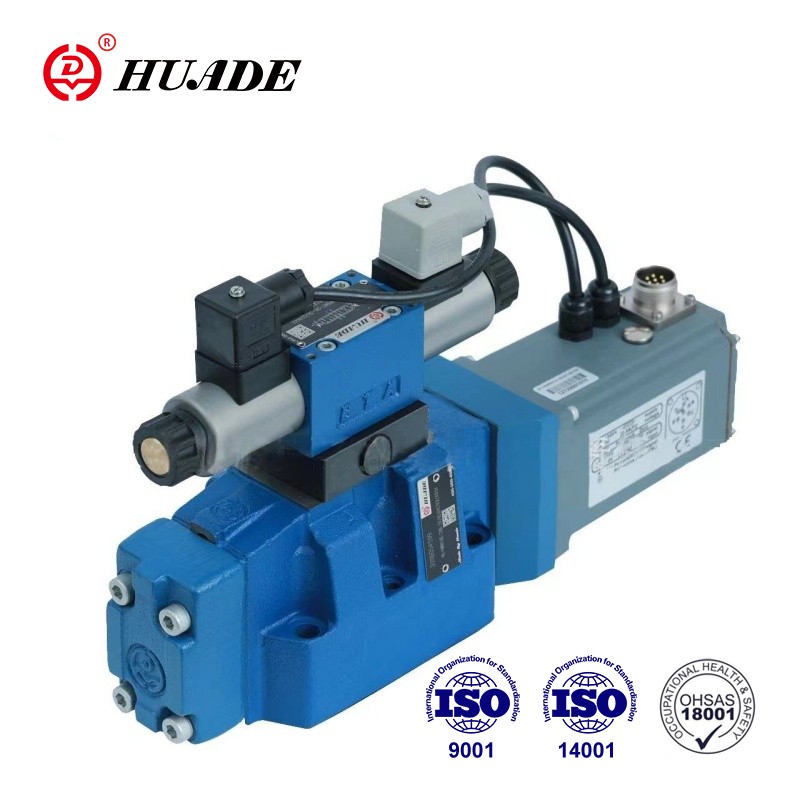

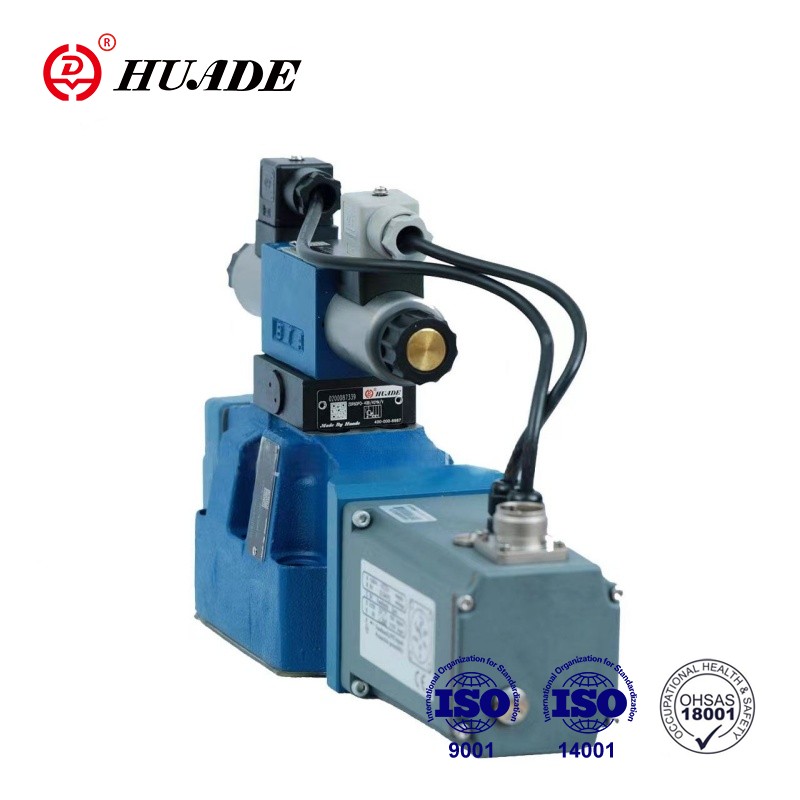

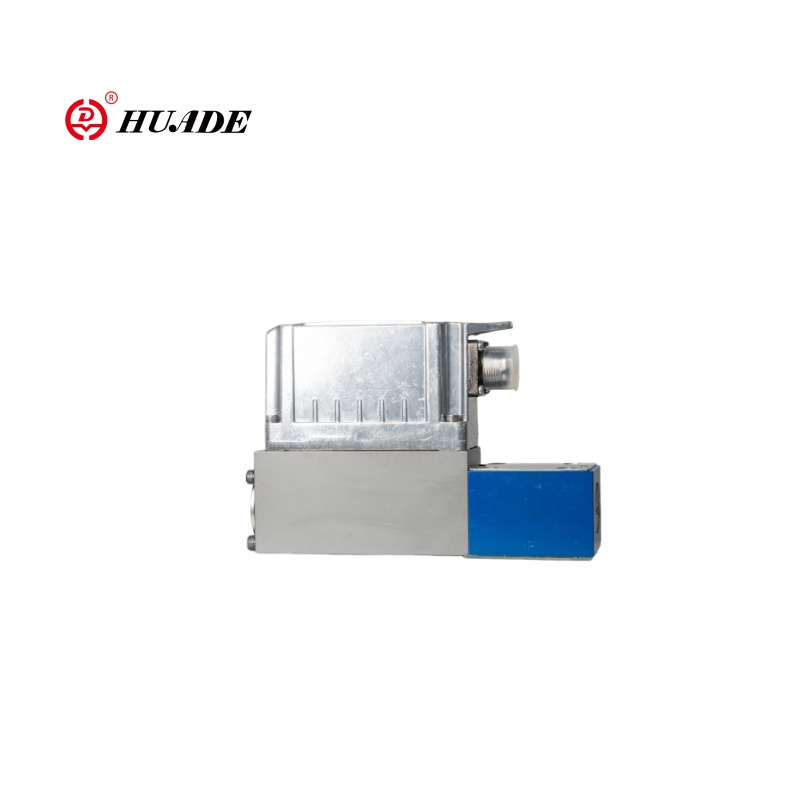

Proportionalventile des Typs 4Wrte sind mit Pilot betriebene Richtungssteuerventile mit elektrischer Position Feedback, integrierter Elektronik (OBE) und optionaler Spulenpositionsüberwachung. Eine hohe Präzision, schnelle Reaktion und stabile Kontrolle des proportionalen Ventils WRTE-4X machen es zu einer Schlüsselkomponente in vielen industriellen Systemen.
| Allgemein | ||||||
| Größen (von) | 10 | 16 | 25 | 27 | 32 | 35 |
| Gewicht (kg) | 8.7 | 11.2 | 16.8 | 17 | 31.5 | 34 |
| Installationsposition und Inbetriebnahmeinformationen | Vorzugsweise horizontal | |||||
| Umgebungstemperaturbereich (° C) | -20 ..+50 | |||||
| Maximale Speicherzeit (Jahre) | 1 *(wenn die Speicherbedingungen beobachtet werden; siehe Betriebsanweisungen 07600-B) | |||||
| MTTF -Werte nach En ISO 13849 Jahren | 150 (Weitere Informationen finden Sie in Datenblatt 08012) | |||||
| Sinustest nach DIN EN 60068-2-6 | 10 .. 2000 Hz /maximal 10 g /10 Zyklen /3 Achsen | |||||
| Lärmtests auf DIN in 60068-2-64 | 20 ... 2000 Hz/10 Gs/30 g Spitze/30 min. /3 Achsen | |||||
| Transportschock nach DIN EN 60068-27 | 15 g /11 ms /3 Schocks /3 Ochsen | |||||
| Feuchter Hitze, zyklisch, laut DIN EN 60068-2-30 | Variante 2 +25 ° C ... +55 ° C, 90% ... 97% relative Luftfeuchtigkeit, 2 Cycles von 24 Stunden | |||||
Merkmale:
▶ Entwurf zur Verbesserung der Zuverlässigkeit und Sicherheit
1.Automatische Druckkompensation in den Kontrollkammern der Hauptstufe durch das Pilotsteuerventil
2. Kontrollspule der Hauptbühne in der federzentrierten zentralen Position und/oder in der Offset -Position
3. Optionell mit der Überwachung der Spulenposition
▶ flexibel - geeignet für Position, Geschwindigkeit und Druckregelung
▶ Präzise - hohe Reaktionsempfindlichkeit und kleine Hysterese
Anwendung:
Das proportionale Richtungsventil WRTE-4X kann in petrochemischer, Automobilherstellung, intelligenter Geräte, Stromerzeugung, metallurgischer Industrie und anderen Branchen häufig eingesetzt werden.
Das WRTE-4X-Ventil besteht grundsätzlich aus 3 Hauptbaugruppen:
1. Housing (1) mit Spulenstufe der Hauptstufe (2) und optionaler Spulenpositionsüberwachung (13)
2. Integrierte Elektronik (optional mit Elektronikschutzmembran (14)) mit induktiver Positionwandler (3) der Hauptstufe
3.Pilot -Steuerventil (4) mit Kontrollspulen/Sockeleinheit (5), induktiver Positionswandler (6) und Druckeinspannung zurück für die zentrale Position der Hauptstufe -Kontrollspule (2).
Mit de-verstärkten proportionalen Magnetroten (7; 8) zentrale Position der Hauptstufe-Kontrollspule (2) aufgrund der zentrierenden Feder (9) und der Druckversorgungsrückseite der Hauptstadienkontrollspule (2) über das Pilotkontrollventil (4) → Die Hauptstadienkontrollspule (2) ist auf regulierten Weise positioniert. Die Kontrollspule des Pilotvertretes des Piloten-Kontrollpags (4) ändert sich das Säulungsstand des Löschens der Kontrolle des Pilot-Stadiums (4). (7; 8) .Connection des Befehls und der tatsächlichen Werte in der integrierten Elektronik.
