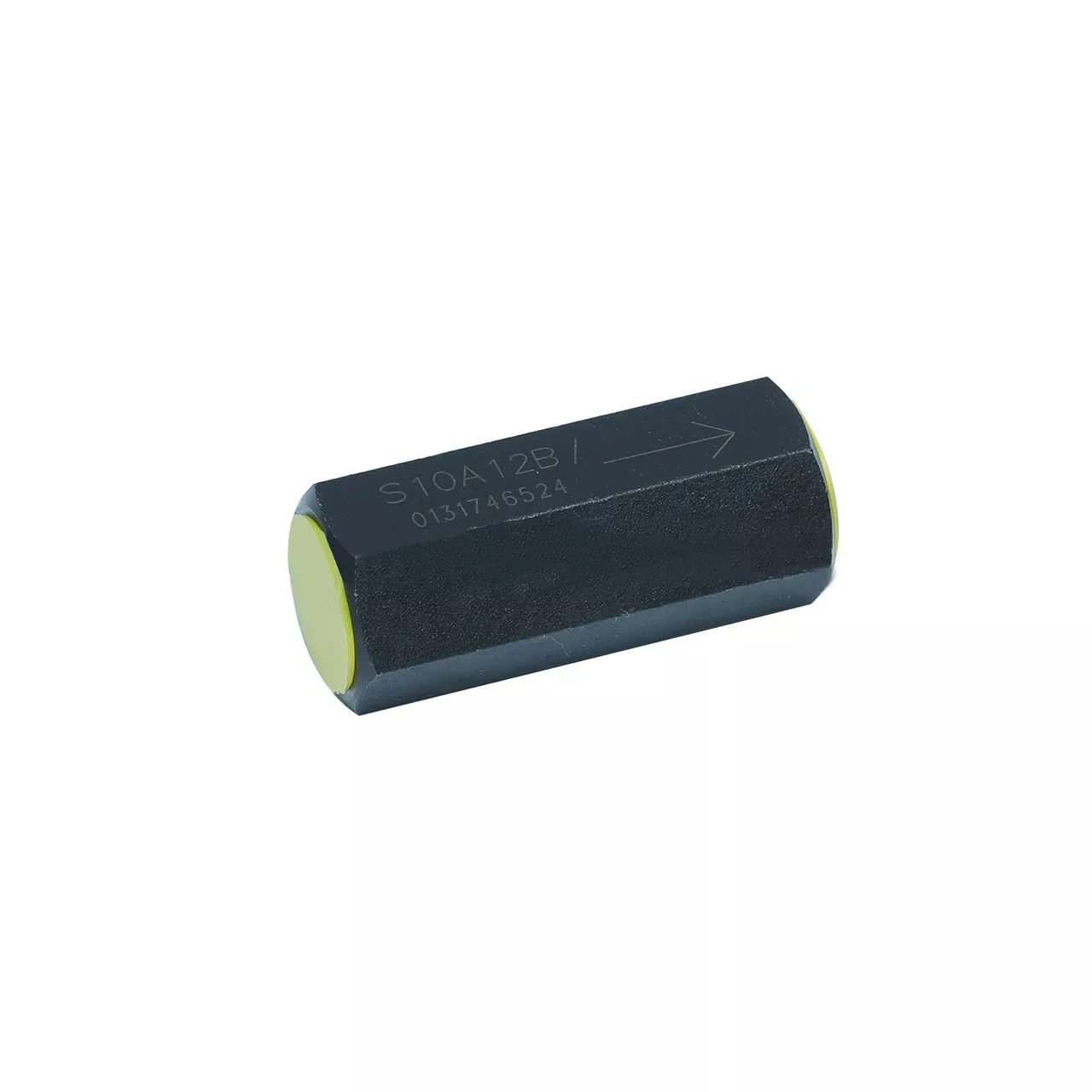

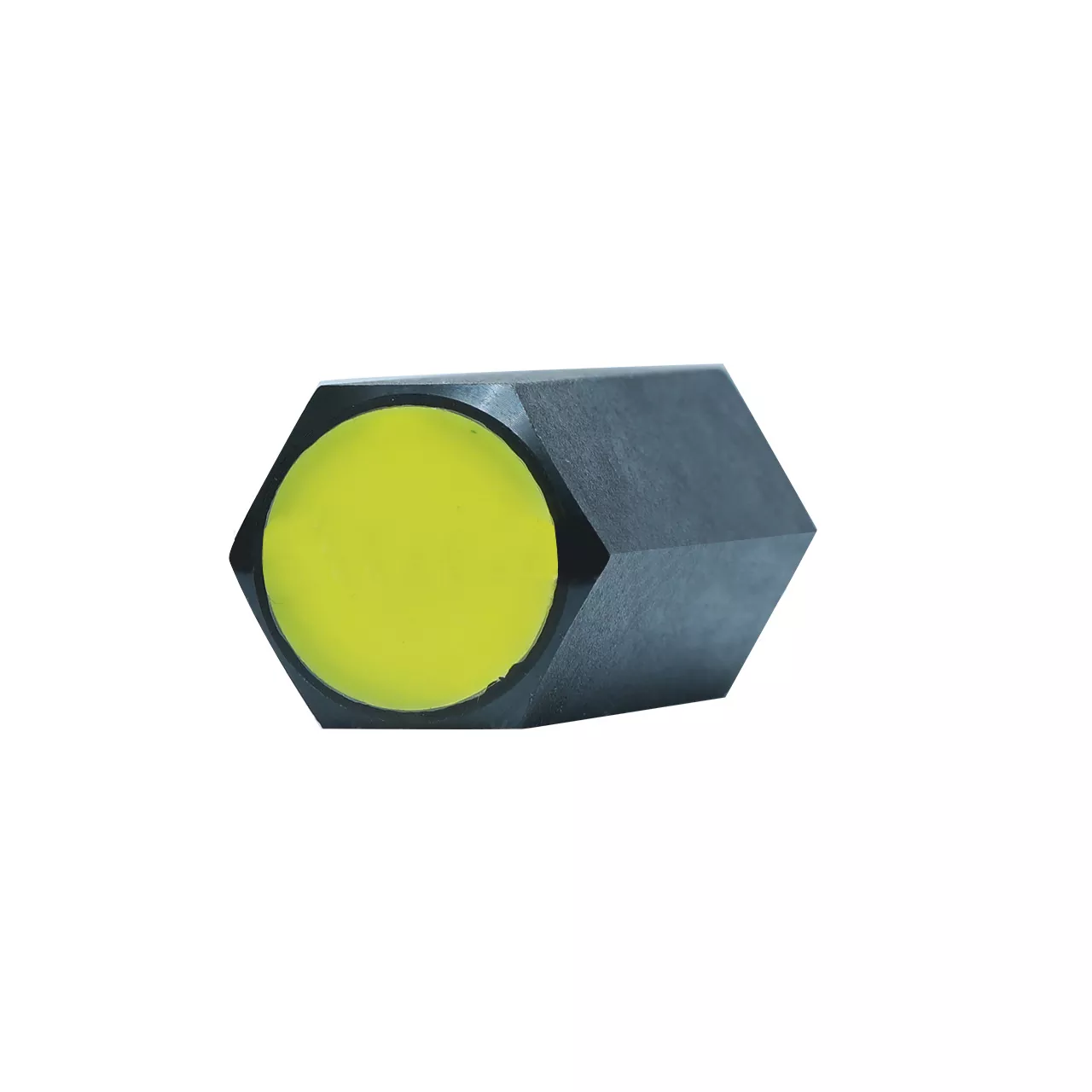

Rückschlagventil Typ S

Huade wurde 1979 durch eine strategische Partnerschaft zwischen der chinesischen und der deutschen Regierung gegründet und hat Spitzentechnologie von Rexroth integriert. Das hochwertige Rückschlagventil Typ S der Marke Huade kann Rexroth-Produkte derselben Serie ersetzen. Dieses Rückschlagventil vom Typ S ist für verschiedene Arten von Hydraulikgeräten weit verbreitet. Bei der Serie S...A handelt es sich um Rohrrückschlagventile, die in Hochdruckumgebungen eingesetzt werden können. Die Fabrik hat ISO9001, ISO14001 und ISO45001 bestanden. Wegeventile der Marke Huade werden häufig in den Bereichen Maschinenbau und Baumaschinen, Metallurgie, Werkzeugmaschinen, Umweltschutz, Schiffbau, Luft- und Raumfahrt, Schienenverkehr, Erdöl und Petrochemie, Militärindustrie und anderen Bereichen eingesetzt. Dies ist eine zuverlässige Marke in China.

Produktparameter des Rückschlagventils Typ S

Produktmerkmale und Anwendung des Rückschlagventils vom Typ S

Merkmale:

▶ Für Gewindeanschluss (Einschraubgewinde)

▶ Leckagefreie Sperrung in eine Richtung

▶ Verschiedene Öffnungsdrücke, optional

Anwendung:

Für industrielle Anwendungen: Das Rückschlagventil Typ S wird hauptsächlich am Ausgang der Pumpe als Gegendruckventil und Bypassventil eingesetzt.

Produktionsdetails des Rückschlagventils Typ S

Das Rückschlagventil Typ S gibt es in 7 Größen von Größe 6 bis Größe 30. Es hat die Aufgabe, einen Durchfluss vorzugsweise in einer Richtung leckagefrei zu verschließen und in der Gegenrichtung einen freien Durchfluss zu ermöglichen. Der Hub des an seinem Außendurchmesser geführten Tellers wird durch einen mechanischen Anschlag begrenzt. Die eingebaute Druckfeder unterstützt die Schließbewegung. Darüber hinaus hält die Druckfeder den Ventilkegel in der geschlossenen Position, auch wenn kein Durchfluss durch das Ventil erfolgt.

Symbol

Strukturdiagramm
