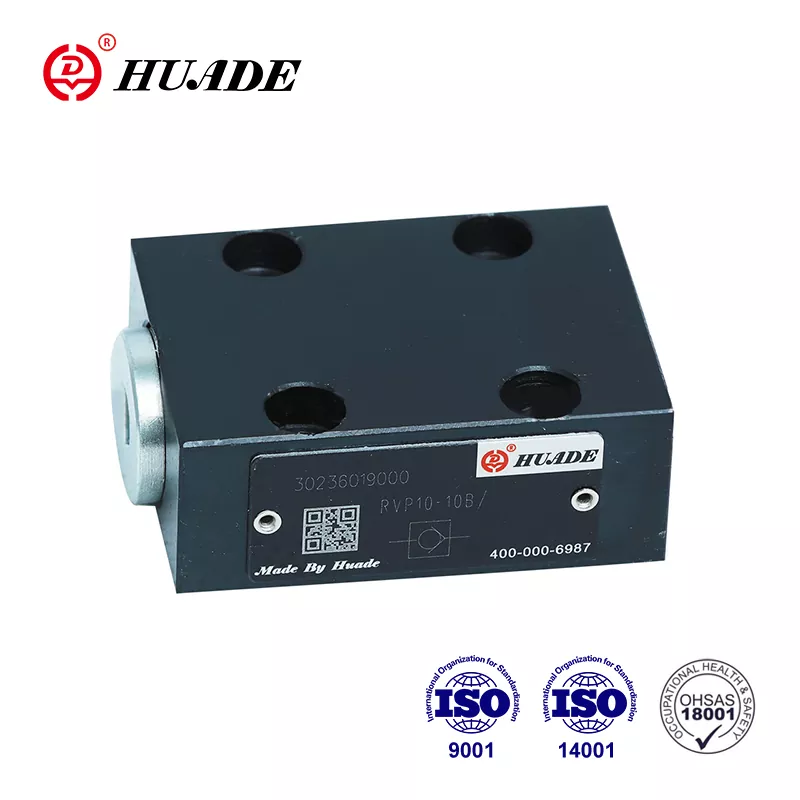

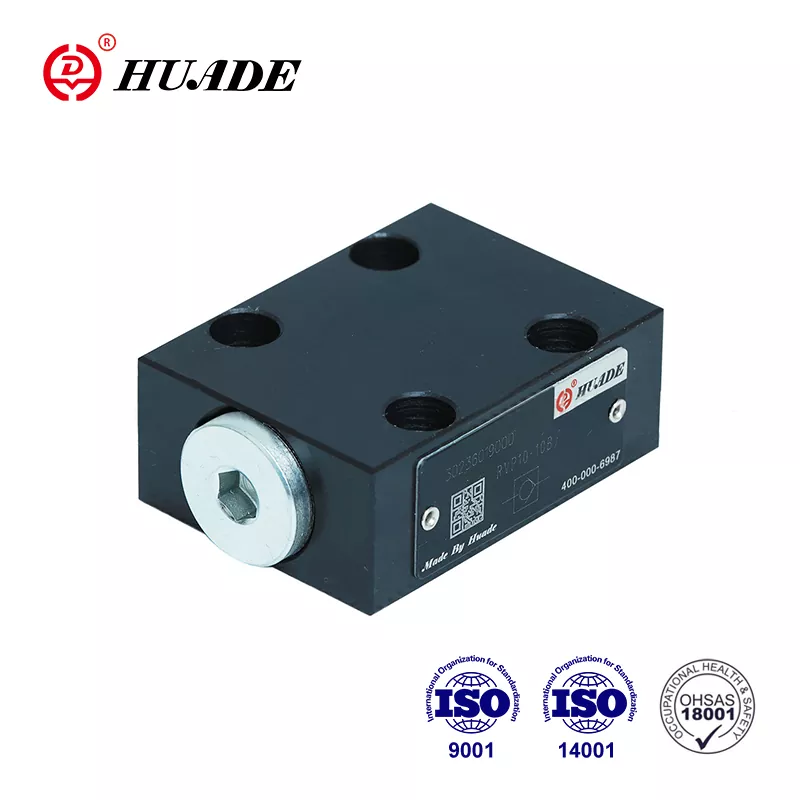

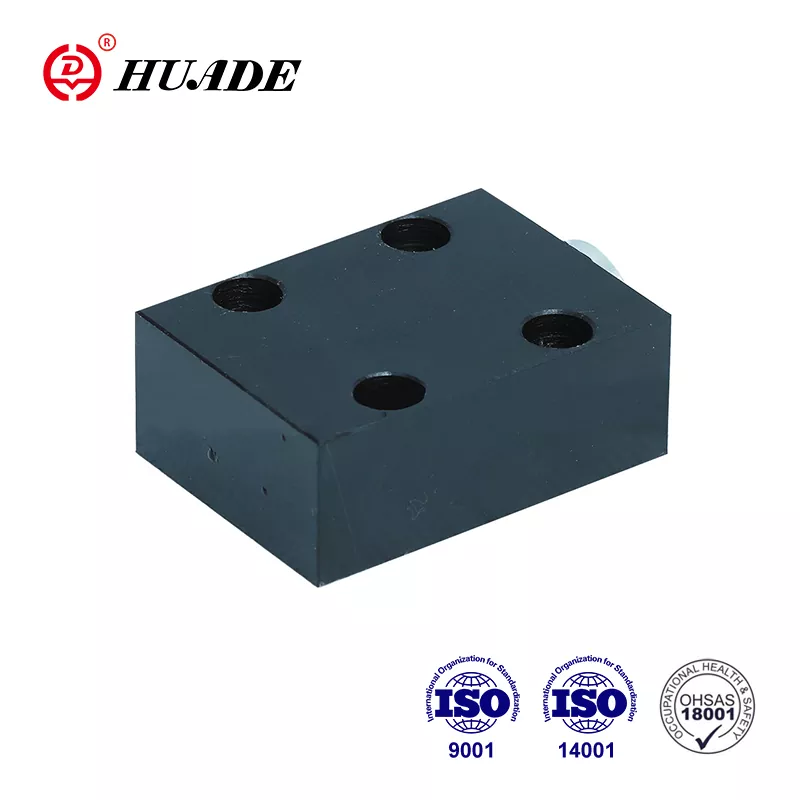

Rückschlagventil RVP 6

Durch die mehr als siebenjährige Zusammenarbeit mit Rexroth seit 1979 kann das Huade®-Rückschlagventil RVP 6 das von Rexroth angebotene Ventil desselben Typs vollständig ersetzen. Die Fabrik hat ISO9001, ISO14001 und ISO45001 bestanden. Die Rückschlagventile von Huade werden häufig in Maschinenbau- und Baumaschinen, Metallurgie, Werkzeugmaschinen usw. eingesetzt. Alle Rückschlagventile RVP 6 werden vor Verlassen des Werks einer strengen Prüfung unterzogen, um eine hervorragende Qualität sicherzustellen.

Produktparameter des Rückschlagventils RVP 6

Produkteigenschaften und Anwendung des Rückschlagventils RVP 6

Merkmale:

▶ Anschlussplatte

▶ Leckagefreier Verschluss in eine Richtung

Anwendung:

Das Rückschlagventil RVP 6 wird hauptsächlich am Ausgang der Pumpe als Rückschlagventil und Bypassventil eingesetzt.

Produktionsdetails des Rückschlagventils RVP 6

Das Rückschlagventil Typ RVP 6 hat die Aufgabe, einen Durchfluss vorzugsweise in einer Richtung leckagefrei zu verschließen und in der Gegenrichtung einen freien Durchfluss zu ermöglichen. Es besteht im Wesentlichen aus Gehäuse (1), Teller (2), Druckfeder (3), und Federsitz(4). Der Hub des Ventilkegels (2), der auf seinem geführt ist

Außendurchmesser wird durch einen mechanischen Anschlag begrenzt. Die eingebaute Druckfeder (3) unterstützt die Schließbewegung. Darüber hinaus hält die Druckfeder (3) den Ventilkegel (2) auch dann in der geschlossenen Position, wenn kein Durchfluss durch das Ventil erfolgt.

Symbol

Strukturdiagramm

①Gehäuse ②Teller ③Feder ④Federsitz

Hinweis zum Rückschlagventil RVP 6

1. Die Flüssigkeit muss gefiltert werden. Die Mindestfilterfeinheit beträgt 20 ㎛.

2. Der Tank muss dicht sein und am Lufteinlass muss ein Luftfilter installiert sein

3. Produkte ohne Unterplatte verlassen das Werk. Bei Bedarf bestellen Sie diese bitte gesondert.

4. Ventilbefestigungsschrauben müssen von hoher Festigkeit sein (Klasse 10.9). Bitte wählen und verwenden Sie diese gemäß den im Musterbuch aufgeführten Parametern

5. Die Rauheit der mit dem Ventil verbundenen Oberfläche muss 0,8/ betragen.

6. Die Oberflächengüte des Gegenstücks muss 0,01/100 mm betragen.
