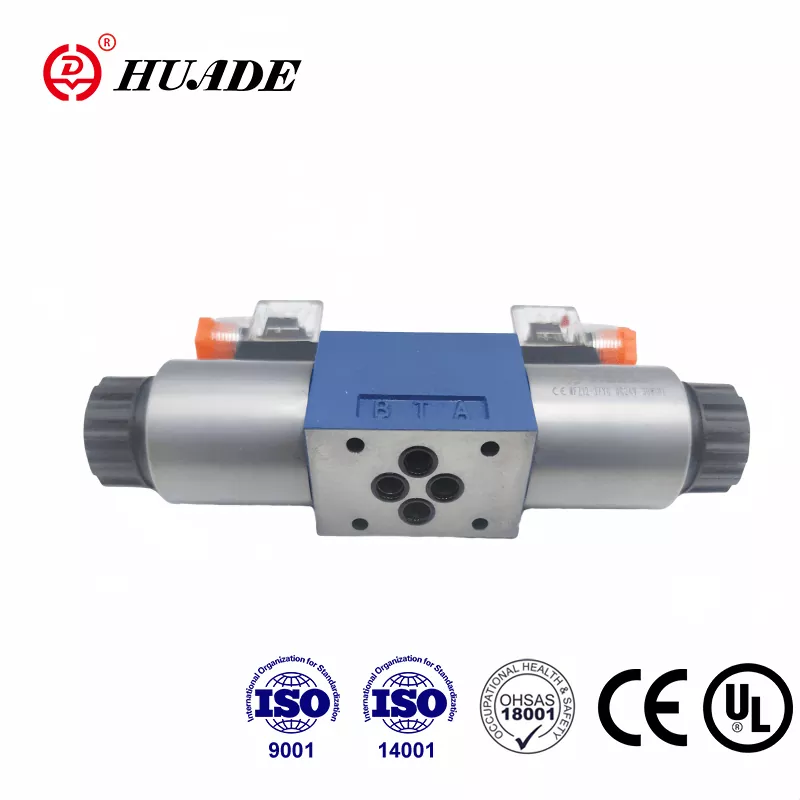

Wenn Sie mit Hydrauliksystemen arbeiten, benötigen Sie Komponenten, die einfach funktionieren – Tag für Tag, Schicht für Schicht. DerWegeventil 4WE10Genau aus diesem Grund hat es sich in Fabriken auf der ganzen Welt einen guten Ruf erworben. Dieses Wegeventil ist zwar nicht die ausgefeilteste Technologie auf dem Markt, aber das 4WE10 übernimmt die wesentliche Aufgabe der Steuerung des Hydraulikflüssigkeitsflusses mit bemerkenswerter Konstanz.
Der4WE10-Ventilfunktioniert nach einem einfachen Prinzip. Eine elektromagnetische Spule drückt eine Spule in das Ventilgehäuse, die die Kanäle für das Hydrauliköl öffnet und schließt. Wenn Sie die Spule mit Strom versorgen, bewegt sich die Spule. Wenn Sie die Stromversorgung unterbrechen, wird sie durch eine Feder in ihre ursprüngliche Position zurückgebracht. Das Design des 4WE10 ist direktwirkend, d. h. es gibt keine Pilotstufe oder einen komplexen Mechanismus zwischen dem elektrischen Signal und der mechanischen Bewegung.
Den NG10-Standard des 4WE10 verstehen
DerWegeventil 4WE10folgt dem sogenannten NG10-Montagestandard, auch bekannt als CETOP 5 oder ISO 4401-05. Diese Standardisierung ist für Wegeventile wichtiger, als Sie vielleicht denken. Das bedeutet, dass Sie ein 4WE10 eines Herstellers durch ein gleichwertiges Wegeventil eines anderen Herstellers austauschen können, ohne Ihre Montageplatte neu zu gestalten oder Ihr System neu zu verlegen. Für Wartungsteams und Geräteentwickler reduziert diese Austauschbarkeit des 4WE10 Kopfschmerzen und Kosten.
Der4WE10-VentilDie Verbindung erfolgt über vier Hauptanschlüsse: P für den Druckeinlass, A und B für die beiden Arbeitsanschlüsse, die mit Ihren Stellantrieben verbunden sind, und T für die Rücklaufleitung zurück zum Tank. Diese Vier-Wege-Konfiguration gibt dem 4WE10 die Kontrolle über bidirektionale Bewegungen, weshalb diese Wegeventile Zylinder steuern, die aus- und eingefahren werden müssen.
Technische Möglichkeiten des Wegeventils 4WE10
Der4WE10Bewältigt je nach Modell einen Druck von bis zu 315–350 bar, was etwa 4.569 PSI entspricht. Das reicht für die meisten Industriemaschinen aus, ohne sich in den Bereich extremer Schwerlastbeanspruchung vorzuwagen. Die Nenndurchflussrate des 4WE10 liegt bei 120 Litern pro Minute, bei Bedarf kann dieses Wegeventil jedoch auf 160 Liter pro Minute schieben. Als Referenz: 120 Liter pro Minute entsprechen ungefähr 31,7 Gallonen pro Minute.
Diese Zahlen definieren, wo die4WE10-Ventilpasst in Ihr System. Wenn Sie kontinuierlich höhere Durchflussmengen durch Ihr Wegeventil leiten, werden Sie Druckabfälle bemerken, die Wärme erzeugen und Energie verschwenden. Die Beziehung zwischen Durchfluss und Druckabfall beim 4WE10 ist nicht linear – sie folgt einem quadratischen Gesetz, was bedeutet, dass eine Verdoppelung Ihrer Durchflussrate Ihren Druckverlust vervierfacht. Bei einer Nennleistung von 120 Litern pro Minute weist Ihr 4WE10-Wegeventil einen Druckabfall von etwa 12 bar auf, was Energie darstellt, die in Wärme und nicht in nützliche Arbeit umgewandelt wird.
4WE10 Spulentypen und ihre Anwendungen
Der4WE10-Ventilgibt es in verschiedenen Spulenkonfigurationen, die durch Buchstaben wie D, E, G und H gekennzeichnet sind. Jeder Buchstabe definiert, was mit den Flüssigkeitswegen passiert, wenn sich das Wegeventil in seiner Mittelposition befindet, und die Wahl der richtigen 4WE10-Konfiguration ist wichtig für das Verhalten Ihrer Maschine.
Der4WE10 H-Spuleblockiert alle Ports in der Mittelposition. Dadurch entsteht eine hydraulische Verriegelung, die Ihren Zylinder auch unter Last genau dort hält, wo er ist. Sie verwenden diese 4WE10-Konfiguration, wenn es auf die Positionierungsgenauigkeit ankommt, etwa wenn Sie eine Klemme während eines Schweißvorgangs geschlossen halten. Der Nachteil besteht darin, dass jede Wärmeausdehnung des eingeschlossenen Öls den Druck in Ihrem Wegeventil in die Höhe treiben kann. Sie müssen dies also bei Ihrer Konstruktion berücksichtigen.
Der4WE10 G-Spuleverbindet den Druckanschluss in Mittelstellung direkt mit dem Tank. Diese Wegeventilkonfiguration entlastet Ihre Pumpe und senkt den Systemdruck auf nahezu Null, während der 4WE10 im Leerlauf ist. Dies kommt häufig bei Pressenanwendungen vor, bei denen die Maschine zwischen den Zyklen wartet. Ihre Pumpe läuft, aber sie kämpft nicht gegen hohen Druck durch das 4WE10-Ventil, was Energie spart und Wärme reduziert.
Der4WE10 E-Spuleblockiert den Druckanschluss, verbindet aber die Arbeitsanschlüsse mit dem Tank. Dadurch kann der eingeschlossene Druck von Ihren Aktuatoren abfließen und gleichzeitig verhindert werden, dass ein neuer Durchfluss von der Pumpe durch das Wegeventil erfolgt. Dies ist nützlich, wenn Sie den Restdruck abbauen müssen, bevor der nächste Zyklus in Ihrem 4WE10-System beginnt.
Unterschiedliche Anwendungen erfordern unterschiedliche Verhaltensweisen, und die standardisierten Buchstabencodes erleichtern die genaue Angabe des 4WE10-Wegeventils, das Sie benötigen, ohne langwierige technische Beschreibungen.
Installation Ihres Wegeventils 4WE10
Montage der4WE10ist unkompliziert, aber Sie müssen auf ein paar Details achten. Das Wegeventil kann in jeder beliebigen Ausrichtung montiert werden. Aus Gründen der Wartungsfreundlichkeit sollten Sie jedoch berücksichtigen, wo die elektrischen Anschlüsse Ihres 4WE10 enden. Die Spulen sind abnehmbar und können um 360 Grad um ihre Achse gedreht werden, was bei beengten Platzverhältnissen in Ihrer 4WE10-Installation hilfreich ist.
Ein oft übersehenes Detail bei der4WE10-Ventilist der Rücklaufdruck. Während die Hauptanschlüsse 350 bar verarbeiten, sollte der Tankanschluss Ihres Wegeventils unter 160 bar bleiben. Wenn Sie mehrere 4WE10-Einheiten betreiben, die eine gemeinsame Rücklaufleitung nutzen, können sich Druckspitzen von einem Wegeventil auf andere auswirken. Der Gegendruck kann sogar zu unerwünschten Spulenbewegungen in Ihrem 4WE10 führen. Durch die Verwendung einzelner Rückschlagventile an jeder 4WE10-Rücklaufleitung oder die Sicherstellung einer angemessenen Leitungsdimensionierung wird dieses Problem vermieden.
DerWegeventil 4WE10Enthält Vorkehrungen für die manuelle Überbrückung, sodass Sie es während der Inbetriebnahme oder Fehlerbehebung manuell bedienen können. Diese Funktion des 4WE10 hat eine Druckbegrenzung von 50 bar am Tankanschluss. Es ist nicht als Sicherheitsfunktion oder für den regulären Betrieb Ihres Wegeventils gedacht, sondern lediglich als Wartungshilfe.
4WE10 Elektrische Spezifikationen
Am meistenWegeventile 4WE10Betrieb mit 24 V Gleichstrom, je nach den Standards Ihrer Einrichtung gibt es jedoch auch 4WE10-Versionen für 12 V, 48 V, 110 V Wechselstrom und 220 V Wechselstrom. Die 4WE10-Spule wird über einen elektrischen Steckverbinder nach DIN EN 175301-803 angeschlossen, der zu einer Art Industriestandard für industrielle Wegeventile geworden ist. Viele 4WE10-Versionen verfügen über eine LED-Anzeige, die aufleuchtet, wenn die Spule mit Strom versorgt wird, sodass Sie schnell eine visuelle Bestätigung erhalten, ohne dass ein Multimeter erforderlich ist.
Der4WE10Beim Spulendesign kommt eine Wet-Pin-Konstruktion zum Einsatz, was bedeutet, dass sie in direktem Kontakt mit dem Hydrauliköl steht, das durch das Wegeventil fließt. Dieser Ölkontakt im 4WE10 bewirkt mehrere nützliche Dinge. Es kühlt die Spule und verhindert so eine thermische Überlastung Ihres Wegeventils. Es dämpft mechanische Vibrationen und Geräusche und sorgt so für einen leisen Betrieb des 4WE10. Und es sorgt für eine Schmierung, die die Lebensdauer der Spule Ihres Wegeventils verlängert. Der Nachteil besteht darin, dass Sie bei einem Spulenausfall Ihres 4WE10 diesen Abschnitt des Systems vor dem Austausch entleeren oder isolieren müssen, obwohl die abnehmbare Konstruktion diesen Vorgang für das Wegeventil relativ schnell macht.
Flüssigkeitsanforderungen für das 4WE10-Ventil
DerWegeventil 4WE10erwartet mineralisches Hydrauliköl mit einer Viskosität von etwa 37 mm²/s bei 55°C. Der 4WE10 toleriert einen weiten Bereich von 2,8 bis 380 mm²/s, aber der Betrieb im Extrembereich beeinträchtigt die Leistung Ihres Wegeventils. Sehr dünnes Öl erhöht die interne Leckage im 4WE10, während dickes Öl die Reaktionszeit verlangsamt und den Druckabfall durch das Wegeventil erhöht.
Die Kontaminationskontrolle ist von großer Bedeutung für4WE10-VentilLeben. Die Empfehlung für Wegeventile lautet ISO 4406: Reinheitsgrad 20/18/15 oder besser, mit Filterung von 10–16 Mikron. Das klingt vielleicht zu präzise, aber die Abstände zwischen Spule und Bohrung in Ihrem 4WE10 liegen je nach Wegeventildesign im Bereich von 5–25 Mikrometern. Partikel in diesem Größenbereich wirken wie Sandpapier und zermürben die Präzisionsoberflächen in Ihrem 4WE10, die jeden Anschluss gegeneinander abdichten.
Harte Partikel erzeugen Kratzer, die mit der Zeit zu einer Zunahme der Leckage in Ihrem Gerät führenWegeventil 4WE10. Weiche Verunreinigungen und Wasser können Korrosion begünstigen oder Schlammablagerungen bilden. In jedem Fall nimmt die Leistung Ihres 4WE10-Ventils ab. In stark verschmutzten Systemen kann es zu einem Hängenbleiben kommen, da sich die 4WE10-Spule nicht reibungslos bewegen lässt oder nur schwerfällig in die Mittelstellung im Wegeventil zurückkehrt.
4WE10 Druckabfall und Systemeffizienz
Wenn Sie den Druckabfall verstehen, können Sie effizientere Systeme entwerfen4WE10-Ventil. Bei 60 Litern pro Minute sinkt an Ihrem Wegeventil etwa 3 bar. Bei 100 Litern pro Minute springt dieser durch den 4WE10 auf 8 bar. Bei maximal 120 Litern pro Minute verlieren Sie 12 bar über das Wegeventil.
Jeder Bar Druckabfall bei einer bestimmten Durchflussrate stellt die in Ihrem Gerät in Wärme umgewandelte Leistung dar4WE10. Die Formel ist einfach: Leistungsverlust ist gleich Durchflussmenge mal Druckabfall. Bei 100 Litern pro Minute und 8 bar Druckabfall durch Ihr Wegeventil sind das etwa 1,3 Kilowatt Wärme. Ihr System muss die vom 4WE10 erzeugte Wärme abführen, entweder über einen Kühler oder indem es höhere Öltemperaturen akzeptiert.
Für Systeme, bei denen es auf Effizienz ankommt, ist es wichtig, die Durchflussraten unter 80 Litern pro Minute zu haltenWegeventil 4WE10sorgt für ein besseres Gleichgewicht zwischen Ventilgröße und Wärmeerzeugung. Wenn Sie höhere Durchflussmengen benötigen, als der 4WE10 effizient bewältigen kann, sollten Sie die nächstgrößere Größe in Betracht ziehen oder mehrere Wegeventile parallel verwenden.
4WE10 Schaltzeit und Reaktion
Der4WE10-VentilDie Umschaltung erfolgt typischerweise in 70–120 Millisekunden, was für die meisten industriellen Anwendungen schnell genug, aber nicht augenblicklich ist. Interne Dämpfungsfunktionen im Wegeventil glätten den Übergang und verhindern hydraulische Stöße, die Komponenten beschädigen oder Geräusche verursachen könnten. In die 4WE10-Spule sind kleine Öffnungen und Kammern eingearbeitet, die den Ölfluss während des Schaltvorgangs messen.
MancheWegeventil 4WE10Modelle verfügen über externe Einstellschrauben, mit denen Sie die Schaltgeschwindigkeit einstellen können. Dies ist nützlich, wenn mehrere 4WE10-Einheiten gemeinsame Leitungen nutzen, sodass Sie deren Schaltzeiten zeitlich verschieben können, um Drucktransienten in Ihrem Wegeventilsystem zu vermeiden.
Häufige Anwendungen für das Wegeventil 4WE10
Du wirst finden4WE10-Ventileim gesamten Industriebereich. Werkzeugmaschinenanwendungen verwenden das 4WE10-Wegeventil zum Spannen von Werkstücken, bei denen ein Zylinder während des Schneidens kraftvoll ausfahren und die Position halten muss. Spritzgießmaschinen nutzen den 4WE10 zur Steuerung von Ventilnadeln, die den Kunststofffluss regulieren. Automatisierte Montagelinien nutzen diese Wegeventile in Pick-and-Place-Robotern für diskrete Positionierungsbewegungen.
Der4WE10zeichnet sich durch diskrete Steuerung aus – zu Position A bewegen, anhalten, zu Position B bewegen, anhalten. Dieses Wegeventil eignet sich nicht gut für die Proportionalsteuerung, da es entweder offen oder geschlossen ist und nichts dazwischen liegt. Wenn Sie eine variable Geschwindigkeitsregelung oder eine präzise Durchflussregelung benötigen, die über die Möglichkeiten des 4WE10 hinausgeht, sollten Sie stattdessen auf ein Proportional-Wegeventil der 4WRPE-Serie umsteigen.
Wartung Ihres 4WE10-Ventils
Der4WE10Die abnehmbare Spulenkonstruktion vereinfacht die Wartung dieses Wegeventils. Wenn an Ihrem 4WE10 eine Spule ausfällt, können Sie sie austauschen, ohne das Hydrauliksystem öffnen zu müssen. Ziehen Sie den Netzstecker ab, schrauben Sie die Haltemutter ab, ziehen Sie die alte Spule heraus und installieren Sie die neue an Ihrem Wegeventil. Die 4WE10-Spule kann während der Installation gedreht werden, sodass Sie den elektrischen Stecker dort positionieren können, wo es am bequemsten ist.
Interner Spulenverschleiß imWegeventil 4WE10führt schließlich zu einer erhöhten Leckage und einer trägen Reaktion. Möglicherweise bemerken Sie, dass ein Zylinder langsam driftet, obwohl er die Position halten sollte, oder dass sich die Schaltzeit bei Ihrem 4WE10 verlängert. An diesem Punkt denken Sie darüber nach, entweder das Wegeventil mit neuen Dichtungen und möglicherweise einer neuen Spule umzubauen oder Ihr 4WE10 komplett auszutauschen. Die wirtschaftliche Berechnung hängt von Ihren Arbeitskosten im Verhältnis zum Ventilpreis ab.
Verschmutzungsbedingte Verklebungen im4WE10zeigt sich als intermittierender Betrieb oder völliger Schaltausfall. Manchmal können Sie die Funktion Ihres Wegeventils wiederherstellen, indem Sie das System spülen und Filter austauschen. Wenn sich jedoch Riefen an der 4WE10-Spule oder Bohrung gebildet haben, benötigen Sie Ersatzteile für das Wegeventil.
So finden Sie Ihr Wegeventil 4WE10
Bosch Rexroth hat das erfunden4WE10Design und bietet die größte Auswahl an Wegeventilen mit 53 verschiedenen Spulenkonfigurationen. Ihre 4WE10-Ventile dienen als Referenzstandard für Wegeventile. Hydac, Parker, Eaton Vickers und Argo Hytos stellen alle kompatible 4WE10-Versionen her, die auf derselben Schnittstelle montiert werden können. Chinesische Hersteller wie CML und Huade produzieren kostengünstige 4WE10-Alternativen, die den Montagestandard für Wegeventile beibehalten.
Preise für dieWegeventil 4WE10liegt je nach Menge, Spezifikationen und Lieferant zwischen etwa 18 und 38 US-Dollar pro Einheit. Die Mindestbestellmengen für 4WE10-Einheiten variieren von Einzelstücken bis zu 50 oder mehr, wobei größere Bestellungen zu niedrigeren Stückpreisen führen. Die Lieferzeiten für standardmäßige 4WE10-Konfigurationen betragen in der Regel 10–15 Tage.
Durch die Standardisierung können Sie Quellen beziehenWegeventile 4WE10von mehreren Lieferanten beziehen und die Austauschbarkeit gewährleisten. Für kritische Anwendungen können Sie 4WE10-Ventile von zwei verschiedenen Herstellern auf Lager haben, um sicherzustellen, dass Sie für Ihre Wegeventile nie von einer einzigen Lieferkette abhängig sind.
Einschränkungen des 4WE10 und wann Alternativen in Betracht gezogen werden sollten
DerWegeventil 4WE10erfüllt seine vorgesehene Rolle gut, weist jedoch deutliche Einschränkungen auf. Aufgrund der binären Natur der Steuerung des 4WE10 ist dieses Wegeventil nicht für Anwendungen geeignet, die eine variable Geschwindigkeit oder Sanftanläufe erfordern. Aufgrund der Druckabfälle bei hohem Durchfluss ist der 4WE10 für den kontinuierlichen Betrieb mit hohem Durchfluss ineffizient. Die dem 4WE10-Kolbendesign innewohnende interne Leckage bedeutet, dass dieses Wegeventil den Druck in Closed-Center-Konfigurationen nicht unbegrenzt halten kann.
Wenn Sie eine proportionale Steuerung benötigen, die über das hinausgeht4WE10Angebote finden Sie unter Wegeventilen mit integrierter Elektronik und Proportionalmagneten. Wenn Sie eine sehr geringe Leckage benötigen, sollten Sie anstelle des 4WE10 Ventile in Tellerform in Betracht ziehen. Wenn Sie mit Durchflüssen deutlich über 120 Liter pro Minute arbeiten, ist die nächstgrößere Größe (NG16 oder NG25) sinnvoller als das Wegeventil 4WE10.
Der4WE10Die Technologie ist ausgereift, was bedeutet, dass Sie keine dramatischen Verbesserungen der grundlegenden 4WE10-Leistung feststellen werden. Innovationen in der Hydraulik haben sich in Richtung proportionaler und intelligenter Wegeventile mit integrierter Diagnose entwickelt. Der 4WE10 bleibt für Anwendungen relevant, bei denen seine Fähigkeiten den Anforderungen entsprechen und bei denen bewährte, standardisierte Wegeventiltechnologie die Vorteile neuerer Ansätze überwiegt.
Auswahl der richtigen 4WE10-Konfiguration
Auswahl einesWegeventil 4WE10erfordert die Anpassung Ihrer Systemparameter an die Fähigkeiten des Ventils. Berechnen Sie mit dem 4WE10 Ihre erforderliche Durchflussrate und stellen Sie sicher, dass sie aus Effizienzgründen unter 80–100 Liter pro Minute bleibt. Stellen Sie sicher, dass Ihr Druck innerhalb der Grenze von 315–350 bar bleibt, mit ausreichender Sicherheitsmarge für Ihr Wegeventil. Wählen Sie den Spulentyp 4WE10, der das Zentrierverhalten bietet, das Ihre Anwendung benötigt.
Berücksichtigen Sie die an Ihrem Installationsort verfügbare Stromversorgung und geben Sie die entsprechende an4WE10Spulenspannung für Ihr Wegeventil. Denken Sie an den Wartungszugang: Kann jemand den elektrischen Anschluss und die Spule Ihres 4WE10 erreichen, wenn eine Wartung erforderlich ist? Planen Sie Ihre Rücklaufleitungen, um Gegendruckprobleme mit dem Wegeventil zu vermeiden.
Der4WE10Die Zuverlässigkeit beruht auf dem unkomplizierten mechanischen Design und den ausgereiften Herstellungsprozessen dieses Wegeventils. Bei sachgemäßer Anwendung innerhalb seines Betriebsbereichs und Wartung gemäß den grundlegenden Hydrauliksystempraktiken liefert der 4WE10 jahrelang konstante Dienste. Diese Zuverlässigkeit, kombiniert mit weltweiter Verfügbarkeit und wettbewerbsfähigen Preisen, erklärt, warum das 4WE10-Wegeventil weiterhin eine Standardwahl für die industrielle Hydrauliksteuerung ist, obwohl es sich um eine der älteren, noch in Produktion befindlichen Ventiltechnologien handelt.
Für Systeme, die tatsächlich nur eine diskrete Positionsregelung bei moderaten Durchflussraten benötigen, ist dieWegeventil 4WE10stellt eine praktische, wohlverstandene Lösung dar. Sie erhalten zwar nicht die Raffinesse neuerer Technologien, aber der 4WE10 kommt jeden Tag zur Arbeit und erledigt seine Arbeit ohne Probleme.
