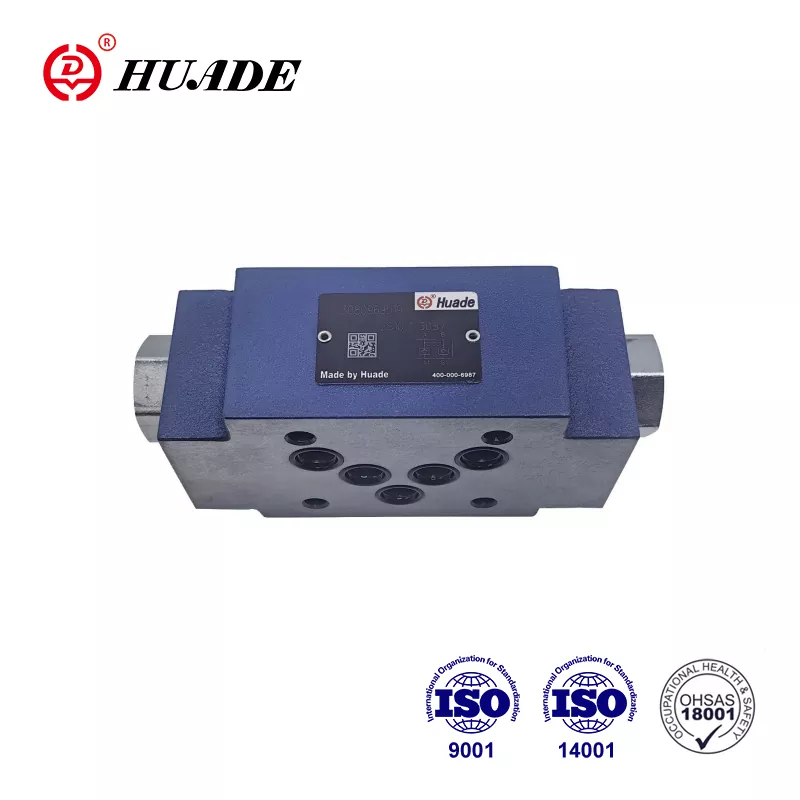

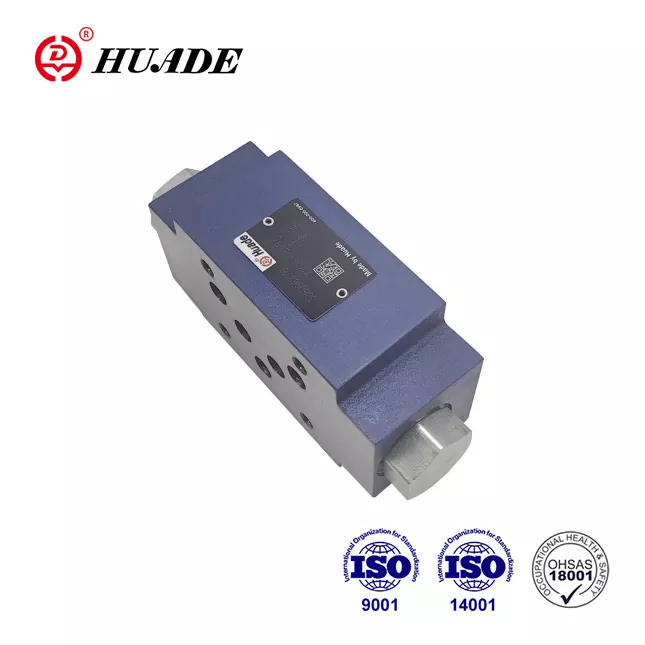

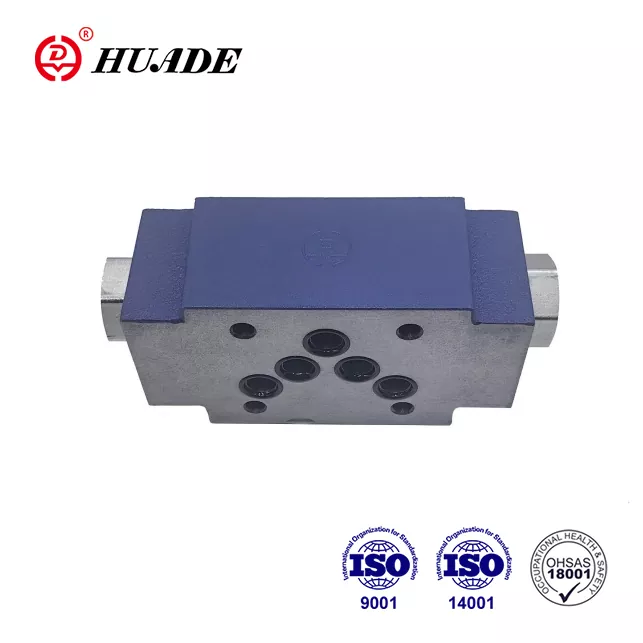

Aufgrund der siebenjährigen Zusammenarbeit mit Rexroth ab 1979 hat Huade Spitzentechnologie von Rexroth integriert. Das Rückschlagventil Z2S 10 von Huade ist eine kostengünstige Alternative zur gleichen Baureihe von Rexroth. Huade hat die internationalen Standards ISO9001, ISO14001 und OH SAS18001 erfüllt. Jedes Rückschlagventil Z2S 10 wird vor Verlassen des Werks strengen Tests unterzogen, um eine hervorragende Leistung zu gewährleisten. Huade®-Hydraulikventile werden häufig in den Bereichen Maschinenbau und Baumaschinen, Metallurgie, Werkzeugmaschinen, Umweltschutz, Schiffbau, Luft- und Raumfahrt, Schienenverkehr, Erdöl und Petrochemie, Militärindustrie und anderen Bereichen eingesetzt. Es ist eine bekannte nationale Marke in China. Es ist technologisch fortschrittlicher und langlebiger als die ähnlichen Produkte dieser Linie.
|
Größe |
6 |
10 |
16 |
22 |
|
Max. Durchfluss (L/min) |
bis 60 |
bis 120 |
bis 300 |
bis 450 |
|
Max. Betriebsdruck (MPa) |
bis 31.5 |
|||
|
Öffnungsdruck (MPa) |
Siehe Kennlinien |
|||
|
Wegbeschreibung |
Siehe Symbole |
|||
|
Flächenverhältnis |
A1/A2=1:3 |
A1/A2=1:11,45 |
A1/A2=1:11,8 |
A1/A2=1:13,6 |
|
A3/A2=1:2,86 |
A3/A2=1:2,8 |
A3/A2=1:2,8 |
||
|
Druckflüssigkeit |
Mineralöle (für NBR-Dichtung) oder Phosphatester (für FPM-Dichtung) |
|||
|
Temperaturbereich der Druckflüssigkeit (℃) |
-30~+80 |
|||
|
Viskositätsbereich (mm2/s) |
2,8 bis 500 |
|||
|
Gewicht (Kg) |
ca.0,8 |
ca.3 |
ca.6,5 |
ca.12 |
Merkmale:
▶ Zur Verwendung in vertikalen Stapelanordnungen
▶ Zum leckagefreien Verschließen von einem oder zwei Serviceanschlüssen
▶ Anschlussmuster nach DIN 24 340 Form A, ISO4401 und CETOP – RP 121H
Anwendung:
Dieses vorgesteuerte Rückschlagventil Z2S wird für die vertikale Stapelinstallation verwendet. Es kann je nach Bedarf einen oder zwei Arbeitsölanschlüsse ohne Leckage abdichten.
Rückschlagventile Typ Z2S 10 sind in Sandwichplattenbauweise ausgeführt. Sie dienen dem leckagefreien Verschluss von ein oder zwei Serviceanschlüssen auch über längere Zeiträume. Der freie Fluss erfolgt von A1 nach A2 oder von B1 nach B2. Durchfluss in A1 B1 die Gegenrichtung ist blockiert. Wenn Flüssigkeit von A1 nach A2 fließt, steht der Schieber (1) unter Druck und wird nach rechts gedrückt, wodurch das Kugeltellerventil (2) geöffnet wird, das dann den Teller (3) öffnet. Um ein korrektes Schließen des Ventils zu gewährleisten, müssen die Serviceanschlüsse A2 B2 des Wegeventils in Neutralstellung mit dem Tank verbunden sein.
Symbol von Z2S
Schnittansicht von Z2S 10
Typisches Schaltungsbeispiel von Z2S
