Dieser umfassende Leitfaden erklärt die hydraulische Proportionalsteuerungstechnologie in einfachen Worten und deckt alles ab, von grundlegenden Funktionsprinzipien bis hin zu fortgeschrittenen Servosteuerungsanwendungen.

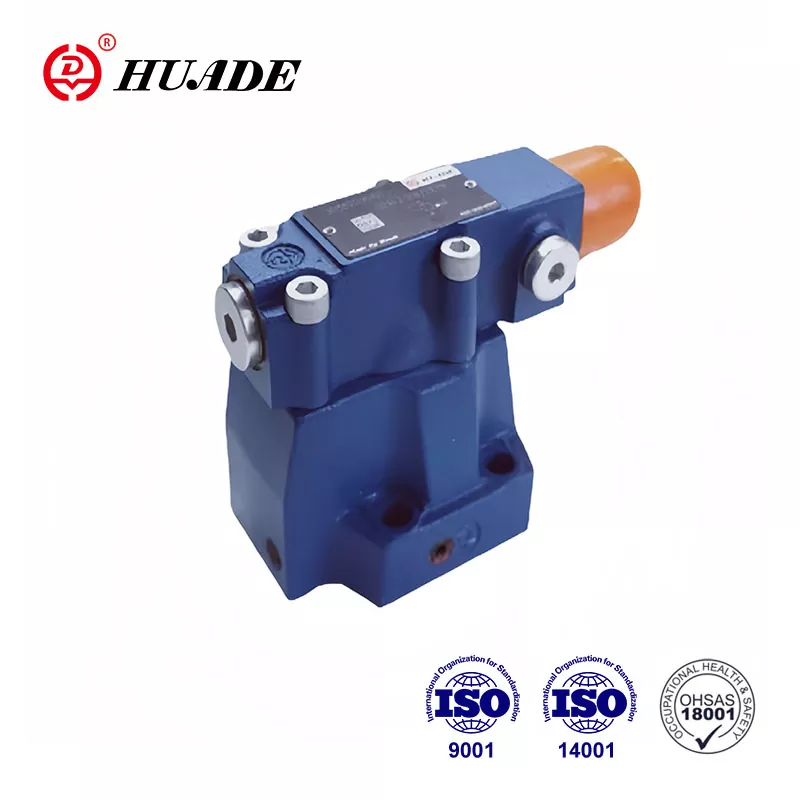

Was ist ein hydraulisches Proportionalventil?
Ein hydraulisches Proportionalventil ist ein elektrohydraulisches Gerät, das elektrische Eingangssignale in proportionale hydraulische Ausgänge umwandelt. Im Gegensatz zu einfachen Ein/Aus-Magnetventilen ermöglichen Proportionalventile eine kontinuierliche, variable Steuerung des Flüssigkeitsdurchflusses, des Drucks und der Richtung. Eine umfassende Übersicht finden Sie unterWas ist ein Proportionalventil?.
Hauptmerkmale:
- Wandelt analoge elektrische Signale (0–10 V, 4–20 mA) in präzise hydraulische Steuerung um
- Bietet eine stufenlose Positionierung zwischen vollständig geöffnetem und geschlossenem Zustand
- Ermöglicht sanfte, allmähliche Maschinenbewegungen
- Lässt sich nahtlos in SPS-Steuerungssysteme und Automatisierungsnetzwerke integrieren
Stellen Sie sich das wie einen Dimmschalter für die Hydraulikleistung vor, der Ihnen eine exakte Steuerung statt nur „volle Leistung“ oder „aus“ ermöglicht.
So funktionieren hydraulische Proportionalventile:Der Kontrollprozess
Grundlegendes Funktionsprinzip
Die Ventilsteuerung sendet ein analoges elektrisches Signal (normalerweise 0–10 V Gleichstrom oder 4–20 mA Stromschleife) an den proportionalen Magnetantrieb.
Der Proportionalmagnet wandelt elektrischen Strom in Magnetkraft um. Höherer Strom = stärkeres Magnetfeld = größere Aktuatorkraft.
Magnetkraft bewegt den Ventilschieber gegen den Federwiderstand. Die Spulenposition entspricht direkt der Eingangssignalstärke.
Die Bewegung des Schiebers variiert die Öffnung der hydraulischen Öffnung und steuert so die Durchflussrate, den Druck oder die Richtung der Durchflusswege.
LVDT-Positionssensoren oder Druckwandler liefern Echtzeit-Feedback an den Ventilverstärker für eine präzise Servosteuerung.
Fortschrittliche Steuerungstechnologien
Pulsweitenmodulation (PWM):Reduziert den Stromverbrauch und die Wärmeentwicklung bei gleichzeitiger Beibehaltung einer präzisen Kraftkontrolle.
Dither-Frequenz:Kleine Schwingungen (typischerweise 100–300 Hz) überwinden die Haftreibung und verbessern die Ventilauflösung auf ±0,1 % des Skalenendwerts.
Signalrampe:Allmähliche Eingangsänderungen verhindern hydraulische Stöße und sorgen für eine gleichmäßige Beschleunigung/Verzögerung des Aktuators.
Technische Spezifikationen und Leistungsparameter
Kritische Leistungskennzahlen
| Parameter | Typischer Bereich | Hochleistung |
|---|---|---|
| Durchflusskapazität | 10–500 l/min | Signalkompatibilität |
| Betriebsdruck | 210-350bar | Bis 700 bar |
| Ansprechzeit | 50-200 ms | 15-50 ms |
| Linearität | ±3-5 % | ±1 % |
| Hysterese | 2-5 % | <1 % |
| Auflösung | 0,5-1 % | 0,1 % |
| Frequenzgang | 10-50 Hz | 100+ Hz |
Signalkompatibilität
Spannungsregelung:±10V, 0-10V DC
Aktuelle Steuerung:4-20mA, 0-20mA
Digitale Protokolle:CANopen, EtherCAT, IO-Link, Profinet
Feedback-Typen:LVDT, Potentiometer, Druckwandler
Arten von Proportionalregelventilen
1. Proportionale Durchflussregelventile
Funktion:Regulieren Sie den Volumenstrom zur Geschwindigkeitsregelung
Anwendungen:CNC-Werkzeugmaschinen, Roboterantriebe, Fördersysteme
Durchflussbereich:5–500 l/min mit einer Genauigkeit von ±2 %
2. Proportionale Druckentlastungs-/Reduzierventile
Funktion:Halten Sie den Druck konstant oder begrenzen Sie den maximalen Systemdruck
Anwendungen:Spritzguss, Materialprüfung, Spannsysteme
Druckbereich:5–350 bar mit ±1 % Regelgenauigkeit
3. Proportional-Wegeventile
Funktion:Kontrollieren Sie gleichzeitig Flussrichtung und -rate
Konfigurationen:4/3-Wege, 4/2-Wege mit proportionaler Durchflussregelung
Anwendungen:Mobilhydraulik, Industrieautomation, Servopositionierung
4. Zweistufige Servoproportionalventile
Funktion:Anwendungen mit hohem Durchfluss und Präzision auf Servoebene
Pilotphase:Ein kleines Servoventil steuert die Spule der Hauptstufe
Anwendungen:Temperatureinflüsse, Bauteilalterung, elektrische Störungen
Proportionalventile vs. Servoventile vs. Standardventile: Technischer Vergleich
| Spezifikation | Standardventil | Proportionalventil | Servoventil |
|---|---|---|---|
| Kontrollauflösung | Nur Ein/Aus | 0,1-1 % | 0,01–0,1 % |
| Frequenzgang | N / A | 10-50 Hz | 100-500 Hz |
| Druckabfall | 5-20 bar | 5-15bar | 3-10 bar |
| Kontaminationstoleranz | ISO 20/18/15 | ISO 19/16/13 | ISO 16/14/11 |
| 210-350bar | 1x | 3-5x | 8-15x |
| Wartungsintervall | 2000 Std | 3000-5000 Std | 1000-2000 Std |
Erweiterte Anwendungen und Branchenanwendungsfälle
Fertigungsautomatisierung
- Spritzguss:Druckkontrolle innerhalb von ±0,5 % für gleichbleibende Teilequalität
- Metallumformung:Kraftregelung bis 5000 Tonnen mit proportionaler Druckregelung
- Montagelinien:Geschwindigkeitsanpassung zwischen mehreren Aktuatoren innerhalb von ±1 %
Landmaschinen:
- Baggersteuerung:Komplexe Innengeometrien für verbesserte Strömungseigenschaften
- Kraneinsätze:Load-Sensing-Druckregelung für Energieeffizienz
- AuflösungPumpensteuerung mit variabler Verdrängung für Zapfwellenanwendungen
Luft- und Raumfahrt und Verteidigung
- Flugsimulatoren:Steuerung der Bewegungsplattform mit einer Positionierungsgenauigkeit von ±0,1 mm
- Flugzeugsysteme:Fahrwerks- und Flugsteuerflächenbetätigung
- Testausrüstung:Ermüdungsprüfung mit präziser Kraft- und Frequenzregelung
Integration und Vernetzung von Steuerungssystemen
SPS-Integration
Die meisten Proportionalventile sind über folgende Schnittstellen mit speicherprogrammierbaren Steuerungen verbunden:
- Analoger I/O:4-20-mA-Stromschleifen oder ±10-V-Spannungssignale
- Röhrenverstärker:Konvertieren Sie SPS-Ausgänge in geeignete Ventilantriebssignale
- Bordelektronik (OBE):Die integrierte Steuerelektronik vereinfacht die Verkabelung
Industrielle Kommunikationsprotokolle
- EtherCAT:Echtzeit-Ethernet für Hochgeschwindigkeits-Servoanwendungen
- CANopen:Verteilte Steuerung in mobilen und industriellen Geräten
- IO-Link:Punkt-zu-Punkt-Kommunikation für die Integration intelligenter Sensoren
- Profinet/Profibus:Kompatibilität mit dem Automatisierungsökosystem von Siemens
Regelungsalgorithmen
- PID-Steuerung:Proportional-Integral-Derivative-Rückkopplungsregelung
- Feed-Forward:Vorausschauende Regelung für verbesserte dynamische Reaktion
- Adaptive Steuerung:Selbstoptimierende Parameter für unterschiedliche Lastbedingungen
Integration und Vernetzung von Steuerungssystemen
Häufige Fehlermodi und Lösungen
Spulenklemmung (80 % der Ausfälle)
Ursache:Verunreinigte Hydraulikflüssigkeit oder Lackablagerungen
Lösung:System spülen, Filter austauschen, ISO 19/16/13-Reinheit aufrechterhalten
Verhütung:500-Stunden-Filterwechsel, Flüssigkeitsanalyse
Signaldrift/Linearitätsverlust
Ursache:Temperatureinflüsse, Bauteilalterung, elektrische Störungen
Lösung:Neukalibrierung, EMI-Abschirmung, Temperaturkompensation
Testverfahren:가변 속도 제어:
Langsame Reaktionszeit
Ursache:Interne Leckage, unzureichender Versorgungsdruck, elektrische Probleme
Lösung:Dichtungswechsel, Druckoptimierung, Verstärkertuning
Messung:Sprungantworttest mit Oszilloskopüberwachung
Prädiktive Wartungsstrategien
- Schwingungsanalyse:Erkennen Sie mechanischen Verschleiß an Ventilkomponenten
- Ölanalyse:Überwachen Sie den Verschmutzungsgrad und die Erschöpfung des Zusatzstoffs
- Wärmebild:Identifizieren Sie elektrische Verbindungsprobleme
- Leistungstrends:Verfolgen Sie Reaktionszeit und Genauigkeitsverschlechterung
Auswahlkriterien und Größenrichtlinien
Durchflussanforderungen
Berechnen Sie den erforderlichen Durchfluss:
- Q = Durchflussrate (l/min)
- A = Aktuatorfläche (cm²)
- V = Gewünschte Geschwindigkeit (m/min)
- η = Systemeffizienz (0,85–0,95)
Ventilgröße für 120–150 % des berechneten Durchflusses für optimale Kontrolle.
Druckwerte
- Systemdruck:Ventilleistung ≥ 1,5 × maximaler Systemdruck
- Druckabfall:Halten Sie für eine gute Kontrolle einen Druck von 10–15 bar am Ventil aufrecht
- Gegendruck:Berücksichtigen Sie bei der Dimensionierung die Einschränkungen der Rücklaufleitung
Umweltaspekte
- Temperaturbereich:Standard (-20 °C bis +80 °C), Hochtemperaturoptionen verfügbar
- Vibrationsfestigkeit:Konformität mit IEC 60068-2-6 für mobile Anwendungen
- IP-Schutz:Schutzart IP65/IP67 für raue Umgebungen
- Explosionsschutz:ATEX/IECEx-Zertifizierung für explosionsgefährdete Bereiche
Zukünftige Trends in der Proportionalventiltechnologie
Industrie 4.0-Integration
- IoT-Konnektivität:Drahtlose Überwachung und cloudbasierte Analyse
- Maschinelles Lernen:Vorhersagealgorithmen für optimale Leistung
- Digitaler Zwilling:Virtuelle Ventilmodelle zur Systemsimulation
- Blockchain:Sichere Wartungsaufzeichnungen und Teileauthentifizierung
Fortschrittliche Materialien und Design
- Additive Fertigung:Ventilgröße für 120–150 % des berechneten Durchflusses für optimale Kontrolle.
- Intelligente Materialien:Formgedächtnislegierungen für adaptive Steuerung
- Nanotechnologie:Fortschrittliche Beschichtungen für verbesserte Verschleißfestigkeit
- Bioinspiriertes Design:Optimierung der Fluiddynamik aus der Natur
Nachhaltigkeitsfokus
- Feedback-Typen:Regenerative Kreisläufe mit Proportionalsteuerung
- Biologisch abbaubare Flüssigkeiten:Kompatibilität mit umweltfreundlicher Hydraulik
- Ökobilanz:Design für Recyclingfähigkeit und geringere Umweltbelastung
- Effizienzoptimierung:KI-gesteuerte Steuerung für minimalen Energieverbrauch
Kosten-Nutzen-Analyse und ROI-Überlegungen
Anfangsinvestition vs. Betriebseinsparungen
Typische Amortisationsberechnung:
Prämie für Proportionalventile: 2.000–5.000 $
Energieeinsparung: 15–30 % des hydraulischen Stromverbrauchs
Reduzierter Wartungsaufwand: 25 % weniger Serviceeinsätze
Verbesserte Produktivität: Reduzierung der Zykluszeit um 10–15 %
Durchschnittlicher ROI: 12–24 Monate bei Anwendungen mit hoher Auslastung
Faktoren der Gesamtbetriebskosten
- Energieverbrauch:Systeme mit variablem oder festem Durchfluss
- Instandhaltungskosten:Geplante vs. reaktive Wartungsstrategien
- Reduzierung der Ausfallzeiten:Funktionen zur vorausschauenden Wartung
- Produktqualität:Eine verbesserte Konsistenz reduziert die Ausschussrate
Abschluss
Hydraulische Proportionalventile stellen eine entscheidende Technologie dar, die traditionelle Hydraulikleistung mit modernen elektronischen Steuerungssystemen verbindet. Ihre Fähigkeit, eine präzise, kontinuierliche Steuerung zu ermöglichen, macht sie unverzichtbar für Anwendungen, die Genauigkeit, Effizienz und reibungslosen Betrieb erfordern.
Wichtige Erkenntnisse für die Umsetzung:
- Passen Sie die Ventilspezifikationen sorgfältig an die Anwendungsanforderungen an
- Investieren Sie in das richtige Systemdesign und die Sauberkeit der Flüssigkeiten
- Planen Sie die Integration in bestehende Steuerungsarchitekturen
- Berücksichtigen Sie langfristige Wartungs- und Supportanforderungen
Während sich die Fertigung hin zu mehr Automatisierung und Präzision bewegt, entwickelt sich die Proportionalventiltechnologie mit intelligenteren Diagnosen, besserer Konnektivität und verbesserten Leistungsfähigkeiten weiter.
Ganz gleich, ob Sie bestehende Anlagen aufrüsten oder neue Systeme entwerfen: Das Verständnis der Proportionalventiltechnologie trägt dazu bei, die Leistung des Hydrauliksystems zu optimieren und sich gleichzeitig auf zukünftige Industrie 4.0-Integrationsanforderungen vorzubereiten.
Sind Sie bereit, Proportionalventiltechnologie in Ihre Hydrauliksysteme zu integrieren? Erwägen Sie die Beratung durch erfahrene Automatisierungsingenieure, um eine optimale Auswahl und Integration für Ihre spezifischen Anwendungen sicherzustellen.
