In der Welt der Flüssigkeitskontrollsysteme sind Präzision und Zuverlässigkeit von größter Bedeutung. Ganz gleich, ob Sie in der industriellen Automatisierung, in hydraulischen Systemen oder in pneumatischen Anwendungen arbeiten, die Fähigkeit, Durchflussraten mit außergewöhnlicher Genauigkeit zu steuern, kann den Unterschied zwischen optimaler Leistung und Systemausfall ausmachen. Hier kommen Proportionalventile ins Spiel, die als hochentwickelte Steuergeräte dienen und die Herangehensweise von Ingenieuren an das Flüssigkeitsmanagement revolutioniert haben.
Die Grundlagen verstehen

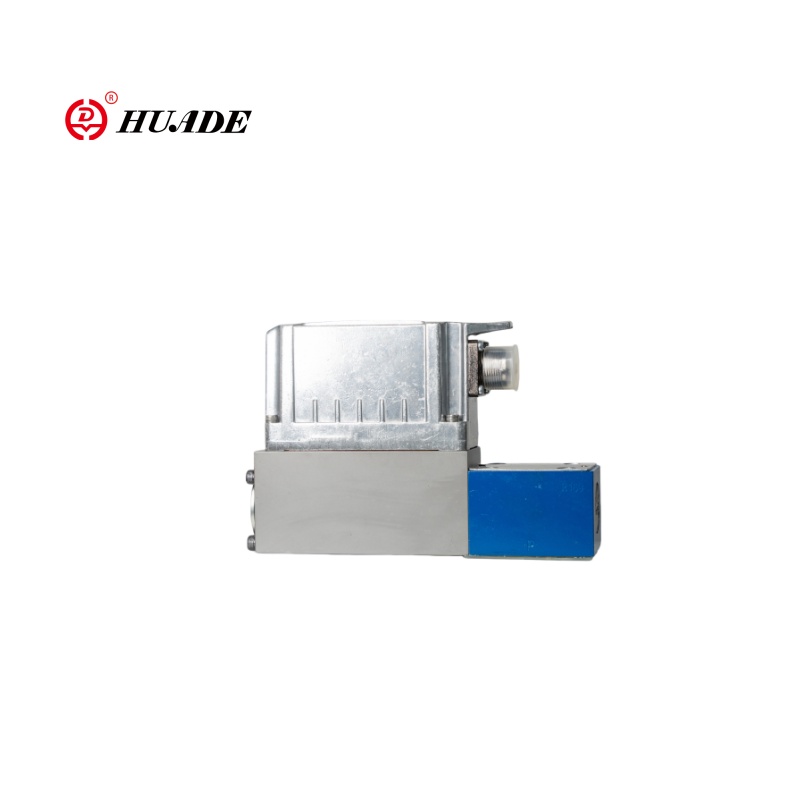

A Proportional-Durchflussventil (Kunst derProportionalventilFamilie) ist ein fortschrittlicher Steuerventiltyp, der den Flüssigkeitsdurchfluss direkt proportional zu einem Eingangssignal, typischerweise einem elektrischen Strom oder einer elektrischen Spannung, regelt. Im Gegensatz zu herkömmlichen Ein-/Aus-Ventilen, die einfach öffnen oder schließen, bieten Proportional-Durchflussventile eine stufenlose Steuerung innerhalb ihres Betriebsbereichs. Dies bedeutet, dass sie jede gewünschte Durchflussrate zwischen Null und ihrer maximalen Kapazität aufrechterhalten und dynamisch auf sich ändernde Systemanforderungen reagieren können.
Der „proportionale“ Aspekt bezieht sich auf die lineare Beziehung zwischen dem Eingangssignal und der Öffnungsposition des Ventils. Wenn ein Ventil beispielsweise ein Eingangssignal von 50 % empfängt, öffnet es sich zu 50 % seiner maximalen Kapazität und liefert etwa 50 % seiner maximalen Durchflussrate. Dieses vorhersehbare Verhalten macht diese Ventile für Anwendungen, die eine präzise Durchflussregelung erfordern, von unschätzbarem Wert.
Wie Proportionalventile funktionieren
Der Betrieb eines Proportionalventils basiert auf seinem elektronischen Steuersystem und seinem mechanischen Stellantrieb. Das Ventil empfängt ein analoges Eingangssignal, üblicherweise a4-20mAStromschleife bzw0-10VSpannungssignal von einem Steuersystem wie einer SPS (Programmable Logic Controller) oder einem speziellen Durchflussregler. [Verstehenwie Proportionalventile funktionierenmechanisch]
Dieses elektrische Signal wird von der internen Elektronik des Ventils verarbeitet, die es über verschiedene Aktortechnologien in mechanische Bewegung umwandelt. Zu den gebräuchlichsten Aktoren gehören Proportionalmagnete, Servomotoren oder Schwingspulenaktoren. Diese Aktuatoren positionieren das Durchflussregelelement des Ventils – normalerweise eine Spule, ein Ventilkegel oder eine Nadel – präzise, um die gewünschte Durchflussöffnung zu erreichen.
Viele moderne Proportional-Durchflussventile enthaltenRückkopplungssysteme mit geschlossenem Regelkreismittels Positionssensoren oder Durchflusssensoren. Dank dieser Rückmeldung kann das Ventil kontinuierlich seine tatsächliche Position oder die resultierende Durchflussrate überwachen und in Echtzeit Anpassungen vornehmen, um die Genauigkeit aufrechtzuerhalten, selbst wenn sich die Systembedingungen aufgrund von Druckschwankungen oder Temperaturschwankungen ändern.
Typen und Konfigurationen
Proportional-Durchflussventile gibt es in verschiedenen Konfigurationen, um unterschiedlichen Anwendungen gerecht zu werden. Direkt wirkende Ventile steuern den Durchfluss über einen einzigen Anschluss und eignen sich daher ideal für einfache Durchflussregulierungsaufgaben. Vorgesteuerte Ventile verwenden eine kleine Vorsteuerstufe zur Steuerung einer größeren Hauptstufe und ermöglichen so eine hohe Durchflusskapazität bei gleichzeitiger Beibehaltung einer präzisen Steuerempfindlichkeit.
Zweiwege-Proportional-Durchflussventilesteuern den Durchfluss in eine Richtung und werden üblicherweise für Durchflussregulierungsanwendungen verwendet.Dreiwegeventilekönnen Strömungen zwischen zwei Auslässen leiten oder Strömungen von zwei Einlässen kombinieren, wodurch sie sich für Umleitungs- oder Mischanwendungen eignen.
Das interne Design variiert je nach Anwendungsanforderungen. Schieberventile bieten hervorragende Durchflusseigenschaften und sind in hydraulischen Systemen weit verbreitet. Tellerventile bieten dichte Absperrfunktionen und werden häufig in pneumatischen Anwendungen eingesetzt. Nadelventile eignen sich hervorragend für Anwendungen, die eine sehr feine Durchflusseinstellung erfordern, und werden häufig in Präzisionsdosiersystemen eingesetzt.
Branchenübergreifende Anwendungen
Proportional-Durchflussventile finden in zahlreichen Branchen Anwendung, in denen eine präzise Durchflussregelung von entscheidender Bedeutung ist. InFertigung und AutomatisierungSie steuern die Geschwindigkeit von Hydraulikzylindern und pneumatischen Aktoren und ermöglichen so eine reibungslose und präzise Bewegungssteuerung in Montagelinien, Verpackungsanlagen und Materialtransportsystemen.
DerAutomobilindustrieDiese Ventile werden häufig in Prüfgeräten, Farbspritzsystemen und hydraulischen Pressen eingesetzt. InLuft- und RaumfahrtSie sind unverzichtbar für die Treibstoffflusskontrolle, Kabinendrucksysteme und hydraulische Flugsteuerungsaktuatoren, bei denen Präzision und Zuverlässigkeit nicht verhandelbar sind.
WasseraufbereitungsanlagenVerwenden Sie Proportionalventile für die Chemikaliendosierung, bei denen den Wasserströmen präzise Mengen an Behandlungschemikalien zugesetzt werden müssen. DerPharmaindustrieverlässt sich auf diese Ventile für die präzise Dosierung von Inhaltsstoffen in Arzneimittelherstellungsprozessen, bei denen sich die Genauigkeit direkt auf die Produktqualität und die Einhaltung gesetzlicher Vorschriften auswirkt.
[Sehenhydraulische Proportionalventilanwendungen]
Vorteile und Vorteile
Der Hauptvorteil von Proportionalstromventilen liegt in ihreraußergewöhnliche Regelpräzision. Sie können die Durchflussgenauigkeit in der Regel innerhalb von ±2–5 % des Sollwerts halten und sind damit manuellen Ventilen oder einfachen Ein/Aus-Steuerungen weit überlegen. Diese Präzision führt zu einer verbesserten Produktqualität, weniger Abfall und einer besseren Prozesseffizienz.
Energieeffizienzist ein weiterer wesentlicher Vorteil. Indem Proportional-Durchflussventile immer nur den genauen Durchfluss liefern, der zu einem bestimmten Zeitpunkt benötigt wird, vermeiden sie die Energieverschwendung, die mit Systemen mit konstant hohem Durchfluss verbunden ist, die Druckentlastungsventile oder Bypass-Kreisläufe verwenden, um überschüssigen Durchfluss zu verwalten.
Die Integrationsfähigkeit dieser Ventile in moderne Steuerungssysteme ermöglicht ausgefeilte Automatisierungsstrategien. Sie können auf mehrere Eingangssignale reagieren, an komplexen Steuerungsalgorithmen teilnehmen und Diagnose-Feedback an Wartungssysteme liefern, wodurch prädiktive Wartungsstrategien unterstützt werden.
Überlegungen zur Auswahl
Bei der Auswahl eines Proportionalventils müssen mehrere Faktoren berücksichtigt werden.Durchflussbereichist von grundlegender Bedeutung – das Ventil muss sowohl den minimalen als auch den maximalen Durchflussanforderungen der Anwendung gerecht werden. Die Druckwerte müssen den maximalen Systemdruck einschließlich etwaiger Druckspitzen überschreiten.
Die Reaktionszeit ist bei dynamischen Anwendungen von entscheidender Bedeutung. Einige Systeme erfordern schnelle Strömungsänderungen, während bei anderen die Stabilität Vorrang vor der Geschwindigkeit hat. Die Steuersignalkompatibilität muss mit den verfügbaren Steuersystemausgängen übereinstimmen und die Leistungsanforderungen müssen mit der verfügbaren Stromversorgung übereinstimmen.
Umgebungsbedingungen wie extreme Temperaturen, Vibrationen und Verschmutzungsgrad beeinflussen die Ventilauswahl. Durch die Medienkompatibilität wird sichergestellt, dass die Ventilmaterialien die jeweilige Flüssigkeit ohne Zersetzung oder Kontamination verarbeiten können.
Abschluss
Proportional-Durchflussventile stellen eine Eckpfeilertechnologie in modernen Flüssigkeitskontrollsystemen dar und bieten die Präzision und Flexibilität, die in den heutigen anspruchsvollen Anwendungen erforderlich sind. Ihre Fähigkeit, eine genaue, wiederholbare Durchflussregelung zu bieten und sich gleichzeitig nahtlos in elektronische Steuerungssysteme zu integrieren, macht sie in allen Branchen von der Fertigung bis zur Luft- und Raumfahrt unverzichtbar.
Da die Automatisierung weiter voranschreitet und die Präzisionsanforderungen immer strenger werden, werden Proportionalventile zweifellos eine noch wichtigere Rolle bei der Ermöglichung effizienter, zuverlässiger und präziser Flüssigkeitskontrollsysteme spielen. Für Ingenieure und Systemdesigner ist das Verständnis der Fähigkeiten und der richtigen Anwendung dieser Ventile von entscheidender Bedeutung für die Entwicklung optimierter Lösungen zur Flüssigkeitssteuerung, die sowohl aktuellen Anforderungen als auch zukünftigen Herausforderungen gerecht werden.
