In der Welt der industriellen Automatisierung und Fluidsteuerungssysteme stellt der Proportionalventildruck eines der wichtigsten Konzepte für präzise und effiziente Abläufe dar. Das Verständnis dieses Grundprinzips ist für Ingenieure, Techniker und alle, die mit hydraulischen oder pneumatischen Systemen arbeiten, von entscheidender Bedeutung.

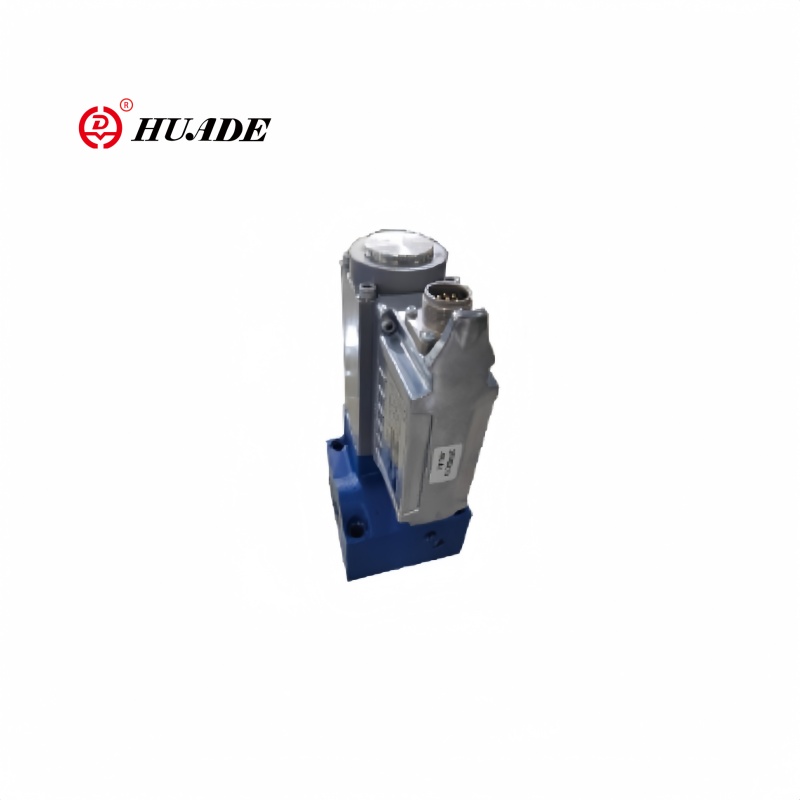

Definieren des Proportionalventildrucks
Unter Proportionalventildruck versteht man den gesteuerten Ausgangsdruck, der von einem Proportionalventil erzeugt wird, wobei der Druckpegel direkt proportional zum am Ventil anliegenden Eingangssignal ist. Im Gegensatz zu einfachen Ein/Aus-Ventilen, die in binären Zuständen arbeiten, ermöglichen Proportionalventile eine stufenlose Steuerung zwischen minimalen und maximalen Druckwerten basierend auf der Größe des elektrischen Eingangssignals.
[Zuerst verstehenWas sind Proportionalventile?]
Die Beziehung zwischen Eingangssignal und Ausgangsdruck folgt einer linearen oder vorgegebenen Kurve und ermöglicht so eine präzise Druckmodulation. Diese proportionale Beziehung ermöglicht eine sanfte, kontinuierliche Druckregelung anstelle abrupter Änderungen, wodurch diese Ventile ideal für Anwendungen sind, die eine fein abgestimmte Druckregelung erfordern.
Wie Proportionalventile funktionieren
Der grundlegende Betrieb eines Proportionalventils beruht auf der elektromagnetischen Kraftsteuerung. Wenn ein elektrisches Signal an den Magneten des Ventils angelegt wird, erzeugt dieser eine Magnetkraft proportional zum Strom- oder Spannungseingang. Diese elektromagnetische Kraft wirkt gegen einen Federmechanismus und Flüssigkeitsdruck, um einen Ventilschieber oder einen Ventilkegel zu positionieren.
Mit zunehmendem Eingangssignal wird die elektromagnetische Kraft stärker und bewegt das Ventilelement weiter von seinem Sitz weg. Diese vergrößerte Öffnung ermöglicht einen größeren Flüssigkeitsfluss und führt typischerweise zu einem höheren Abwärtsdruck, abhängig von der Konfiguration des Ventils. Die präzise Positionierung des Ventilelements stellt den proportionalen Zusammenhang zwischen Eingangssignal und Ausgangsdruck her.
Moderne Proportionalventile verfügen häufig über Rückkopplungssysteme mit Positionssensoren oder Druckwandlern, um eine genaue Steuerung zu gewährleisten und externe Faktoren wie Temperaturschwankungen, Schwankungen des Versorgungsdrucks oder Komponentenverschleiß auszugleichen.
Arten der Proportionalventil-Druckregelung
Direktwirkende Proportionalventile
Diese Ventile steuern den Druck direkt durch die elektromagnetische Kraft, die auf das Ventilelement wirkt. Sie werden typischerweise in Anwendungen mit niedrigerem Druck eingesetzt, bei denen die Magnetkraft ausreicht, um Flüssigkeitskräfte und Federspannung zu überwinden. [Vergleiche mithydraulische Proportionalventilkonstruktionen]
Vorgesteuerte Proportionalventile
Für Anwendungen mit höherem Druck verwenden vorgesteuerte Ventile ein kleines Proportionalventil zur Steuerung eines größeren Hauptventils. Das Pilotventil moduliert den Druck in einer Steuerkammer, die dann das Hauptventilelement positioniert. Diese Konfiguration ermöglicht eine präzise Steuerung hoher Drücke bei relativ geringer elektrischer Leistungsaufnahme.
Druckminderventile
Diese Proportionalventile halten den Hinterdruck unabhängig von Schwankungen des Vordrucks oder Änderungen der Durchflussmenge konstant. Der Ausgangsdruck ist proportional zum Eingangssignal und eignet sich daher ideal für Druckregelungsanwendungen.
Druckentlastungsventile
Proportional-Druckbegrenzungsventile bieten variable Entlastungsdruckeinstellungen basierend auf dem Eingangssignal. Dies ermöglicht eine dynamische Anpassung des maximalen Systemdrucks ohne mechanische Anpassung.
Anwendungen und Vorteile
Proportionalventil-Druckregelung findet in zahlreichen Branchen Anwendung. In der Mobilhydraulik ermöglichen diese Ventile einen reibungslosen Betrieb von Baumaschinen und ermöglichen eine präzise Steuerung der Bewegungen von Ausleger, Schaufel und Raupe. Fertigungsautomatisierungssysteme verwenden Proportionalventile für konstante Schließkräfte, Spritzgießdrücke und Materialhandhabungsvorgänge.
Die Luft- und Raumfahrtindustrie verlässt sich bei Flugsteuerungssystemen, Fahrwerksbetrieb und Kabinendruckmanagement auf Proportionalventil-Druckregelung. Im Automobilbereich steuern diese Ventile den Getriebedruck, die Servolenkung und Motormanagementsysteme.
Verbesserte Systemeffizienz
Die präzise Druckanpassung an die Lastanforderungen reduziert die Energieverschwendung und optimiert die Systemleistung.
Reduzierter Energieverbrauch
Die Vermeidung von Überdruck führt zu erheblichen Energieeinsparungen und niedrigeren Betriebskosten.
Verbesserte Produktqualität
Gleichbleibender Prozessdruck sorgt für zuverlässige Fertigungsergebnisse und Produktkonsistenz.
Erhöhte Systemreaktionsfähigkeit
Sanfte Druckübergänge sorgen für eine bessere Systemsteuerung und einen reibungslosen Betrieb.
Wichtige Leistungsparameter
Steuerungssystemintegration
Proportionalventil-Druckregelsysteme lassen sich typischerweise in elektronische Steuereinheiten (ECUs) oder speicherprogrammierbare Steuerungen (SPS) integrieren. Diese Regler liefern die präzisen elektrischen Signale, die für eine genaue Druckregelung erforderlich sind, und überwachen gleichzeitig die Systemrückmeldung.
Moderne Kontrollstrategien
Moderne Steuerungssysteme verwenden häufig Regelungsstrategien mit geschlossenem Regelkreis, bei denen der tatsächliche Druckausgang kontinuierlich mit den gewünschten Sollwerten verglichen und die Ventileingangssignale entsprechend angepasst werden. Dieser Ansatz kompensiert Systemschwankungen und sorgt für eine präzise Druckregelung unter sich ändernden Betriebsbedingungen.
Zukünftige Entwicklungen
Die Entwicklung der Proportionalventil-Drucktechnologie geht mit Fortschritten in den Materialwissenschaften, elektronischen Steuerungssystemen und der Sensortechnologie weiter. Intelligente Ventile mit integrierter Diagnose, vorausschauender Wartung und drahtloser Kommunikation werden immer häufiger eingesetzt.
Die digitale Ventiltechnologie verspricht noch mehr Präzision und Flexibilität und könnte in einigen Anwendungen herkömmliche Proportionalventile ersetzen. Die Druckregelung mit Proportionalventilen bleibt jedoch eine grundlegende und zuverlässige Technologie für Fluidtechniksysteme.
Das Verständnis des Proportionalventildrucks ermöglicht es Ingenieuren, effizientere, präzisere und zuverlässigere Flüssigkeitssteuerungssysteme für verschiedene Anwendungen zu entwerfen, was es zu einem wesentlichen Konzept in der modernen industriellen Automatisierung macht.
