Stellen Sie sich vor, Sie dirigieren ein Orchester. Sie sagen den Musikern nicht einfach nur, dass sie „laut“ oder „leise“ spielen sollen – Sie geben ihnen subtile Handgesten, die sagen: „etwas leiser“, „allmählich lauter“ oder „genau die Lautstärke halten“. Ein hydraulisches Proportionalventil ist wie ein Leiter für Hydraulikflüssigkeit und ermöglicht eine stufenlose Steuerung statt nur „Ein“ oder „Aus“.
Beginnen Sie für die Grundlagen mitWas ist ein Proportionalventil?.
Die Coffee-Shop-Analogie
Stellen Sie sich ein Proportionalventil wie die Espressomaschine in Ihrem Lieblingscafé vor. Der Barista legt nicht nur einen Schalter um, um den perfekten Espresso zu erhalten – er erhöht den Druck schrittweise, kontrolliert sorgfältig die Durchflussrate und nimmt in Echtzeit Anpassungen vor, je nachdem, wie der Kaffee extrahiert wird. Ebenso passt ein Proportionalventil seine Position basierend auf elektrischer Rückmeldung kontinuierlich an, um genau die richtige Menge an hydraulischer Leistung zu liefern.
Wie funktionieren hydraulische Proportionalventile? Eine Schritt-für-Schritt-Reise
Verfolgen wir den Weg der Steuerung vom elektrischen Signal bis zur präzisen hydraulischen Aktion.
[Siehe ausführliche Erklärung vonwie Proportionalventile funktionieren.]
1Die Kommandozentrale (Steuersignal)
Eine SPS (Programmable Logic Controller) oder ein anderes Steuerungssystem sendet ein elektrisches Signal – typischerweise 0–10 Volt, 4–20 Milliampere oder sogar digitale Befehle über industrielle Netzwerke wie CANbus oder Ethernet.
2Der Übersetzer (Proportionalmagnet)
Der Proportionalmagnet des Ventils wirkt wie ein Übersetzer und wandelt elektrische Energie in mechanische Kraft um. Im Gegensatz zu normalen Magnetspulen, die entweder „erregt“ oder „abgeschaltet“ sind, erzeugen Proportionalmagnete eine Kraft, die direkt proportional zur Stärke des Eingangssignals ist.
3Der Präzisionsbeweger (Ventilspule)
Diese mechanische Kraft drückt den Ventilschieber – ein präzise bearbeitetes zylindrisches Bauteil – in exakte Positionen. Während sich die Spule bewegt, gibt sie unterschiedlich große Öffnungen (Ports genannt) frei, die den Flüssigkeitsfluss steuern.
4Die intelligente Rückkopplungsschleife (LVDT-Sensor)
Fortschrittliche Proportionalventile umfassen einen LVDT (Linear Variable Differential Transformer), der die Spulenposition ständig überwacht. Dadurch entsteht ein geschlossenes System, das äußere Störungen, Temperaturänderungen und Verschleiß automatisch korrigiert.
Beispiel aus der Praxis
Wenn ein Baggerfahrer seinen Joystick zur Hälfte bewegt, empfängt das Proportionalventil ein 50 %-Signal. Die Spule bewegt sich in eine Position, die genau die Hälfte des maximalen Durchflusses zum Hydraulikzylinder ermöglicht, was zu einer sanften, kontrollierten Armbewegung mit genau halber Geschwindigkeit führt.
Proportionalventil vs. Servoventil vs. Ein/Aus-Ventil: Der ultimative Vergleich
Um die richtige Wahl zu treffen, ist es wichtig, die Unterschiede zwischen den Ventiltypen zu verstehen:
| Besonderheit | Ein/Aus-Ventil | Proportionalventil | Servoventil |
|---|---|---|---|
| Kontrolltyp | Binär (Offen/Geschlossen) | Unendliche Positionierung | Ultrapräzise Positionierung |
| Ansprechzeit | 10-100 Millisekunden | 5-50 Millisekunden | 1-10 Millisekunden |
| Genauigkeit | ±5-10 % | ±1-3 % | ±0,1–0,5 % |
| Kosten | 50-500 $ | 500-5.000 $ | 2.000-20.000 $ |
| Typische Anwendungen | Einfache Ein-/Aus-Steuerung | Allgemeine Automatisierung | Hochpräzise Systeme |
| Wartung | Niedrig | Medium | Hoch |
| Kontaminationsempfindlichkeit | Niedrig | Medium | Sehr hoch |
| Energieeffizienz | Arm | Gut | Exzellent |
Wann Sie die einzelnen Typen auswählen sollten
Wählen Sie Ein/Aus-Ventile, wenn:
Eine einfache Start-/Stopp-Steuerung reicht aus. • Das Budget ist äußerst knapp. • Die Umgebung ist stark verschmutzt. • Die Wartungsressourcen sind begrenzt
Wählen Sie Proportionalventile, wenn:
Sie benötigen eine variable Geschwindigkeits-/Druckregelung. • Energieeffizienz ist wichtig. • Reibungsloser Betrieb ist wichtig. • Mäßige Präzision ist erforderlich
Wählen Sie Servoventile, wenn:
Höchste Präzision ist von entscheidender Bedeutung. • Eine sehr schnelle Reaktion ist erforderlich. • Das Budget ermöglicht erstklassige Leistung. • Eine saubere Umgebung kann aufrechterhalten werden
Arten von hydraulischen Proportionalventilen: Finden Sie die perfekte Lösung
Nach Funktion: Die drei Hauptkategorien

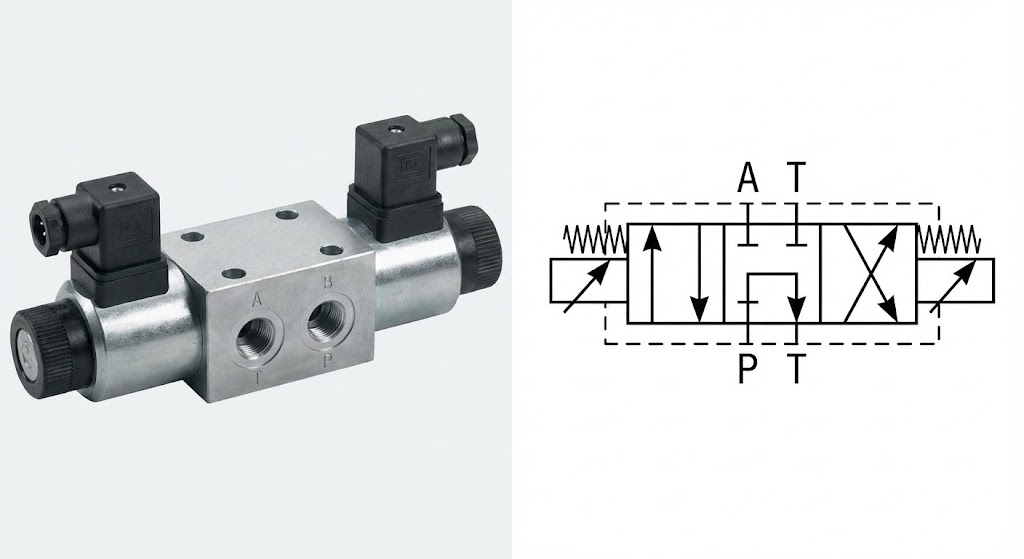

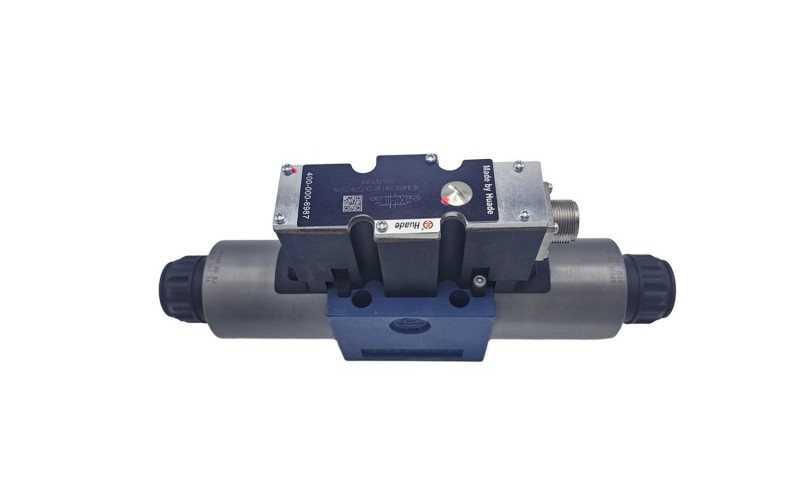

1. Proportional-Wegeventile
Was sie tun:Steuern Sie sowohl die Richtung als auch die Geschwindigkeit hydraulischer Aktuatoren
Stellen Sie sich das so vor:Ein intelligenter Verkehrsregler, der nicht nur den Verkehr regelt, sondern auch Geschwindigkeitsbegrenzungen kontrolliert
Gängige Modelle:Bosch Rexroth 4WRA-Serie, Parker D1FB-Serie
Am besten für:Werkzeugmaschinen, Spritzguss, allgemeine Automatisierung

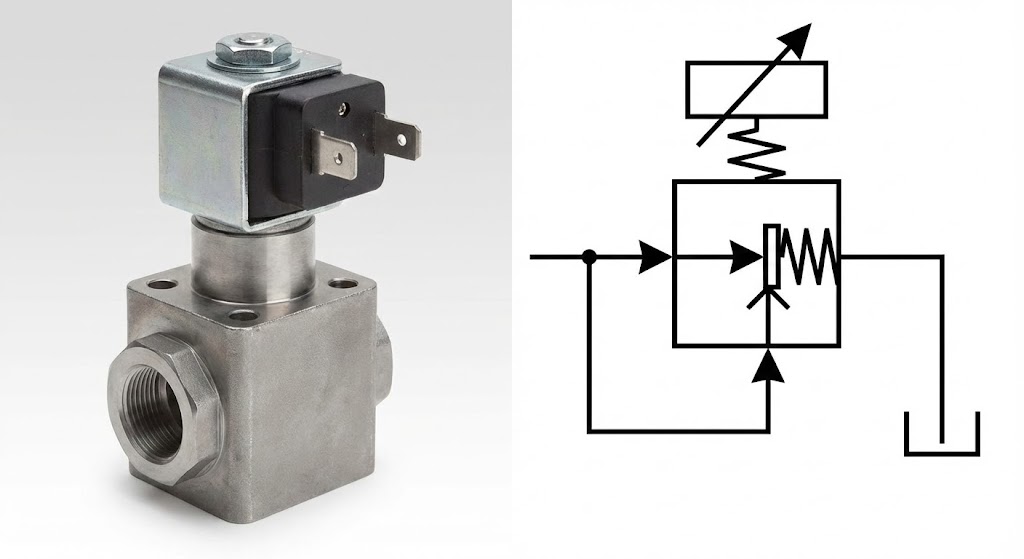

2. Proportional-Druckregelventile
Was sie tun:Halten Sie unabhängig vom Durchflussbedarf einen präzisen Systemdruck aufrecht
Stellen Sie sich das so vor:Ein intelligenter Wasserdruckregler, der den Duschdruck auch dann perfekt hält, wenn jemand die Spülmaschine einschaltet
Typen:Druckentlastungs-, Druckreduzier- und Druckzuschaltventile
Am besten für:Pressenbetrieb, Spannsysteme, Druckprüfung

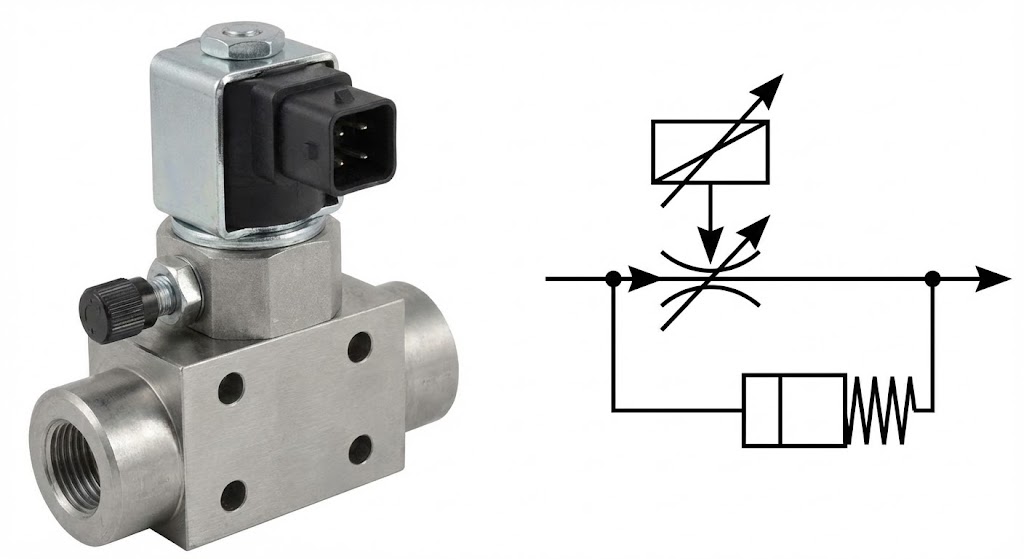

3. Proportionale Durchflussregelventile
Was sie tun:Erhalten Sie unabhängig von Druckänderungen exakte Durchflussraten
Stellen Sie sich das so vor:Ein Tempomatsystem für den Hydraulikfluss
Dazu gehören oft:Druckkompensatoren zur lastunabhängigen Regelung
Am besten für:Geschwindigkeitsregelung, synchronisierte Abläufe, Messanwendungen
Durch Konstruktion: Die Mechanik verstehen

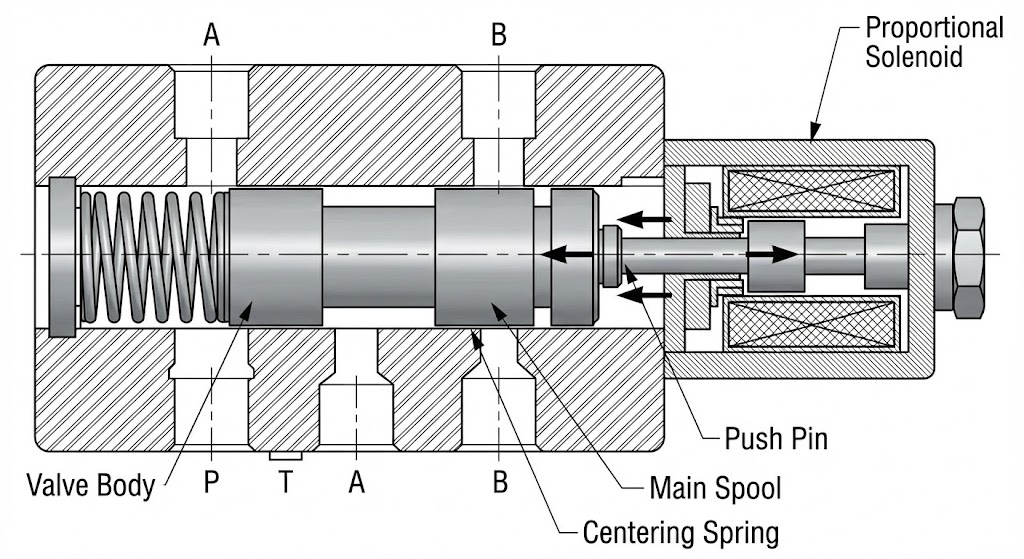

Direktwirkende Proportionalventile
• Elektromagnet bewegt die Hauptspule direkt
• Einfachere Konstruktion, geringere Kosten
• Durchflussraten typischerweise bis zu 100 GPM
• Druckstufen bis zu 3.000 PSI
• Perfekt für: Mittelgroße Anwendungen mit moderaten Leistungsanforderungen

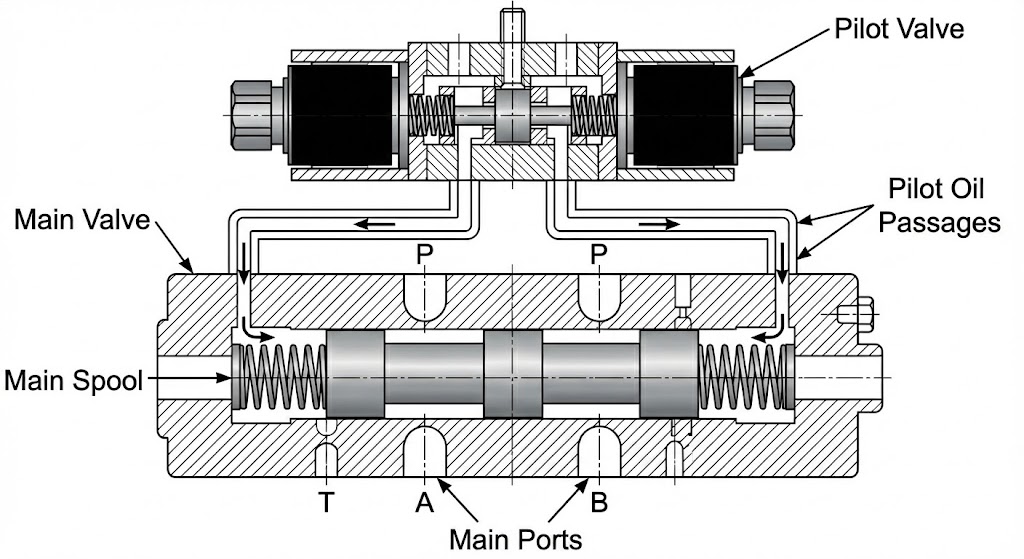

Vorgesteuerte Proportionalventile
• Kleines Pilotventil steuert den Betrieb des Hauptventils
• Höhere Durchfluss- und Druckfähigkeiten
• Durchflussraten bis zu 500+ GPM
• Druckwerte bis zu 5.000+ PSI
• Perfekt für: Große Industrieanlagen und mobile Geräte
Leistungsmerkmale, auf die es ankommt: Der technische Deep Dive
Verständnis der Signal-zu-Fluss-Beziehung
Der Kern der Leistung eines Proportionalventils liegt darin, wie genau es elektrische Signale in hydraulische Leistung umwandelt. Die wichtigsten Spezifikationen bedeuten Folgendes:
Linearität (±0,5 % bis ±3 %)
Stellen Sie sich vor, Sie zeichnen eine gerade Linie auf Millimeterpapier. Die Linearität misst, wie nahe die tatsächliche Leistung Ihres Ventils an dieser perfekten geraden Linie liegt. Eine bessere Linearität bedeutet eine vorhersehbarere Steuerung.
Hysterese (±0,5 % bis ±5 %)
Dies misst den Leistungsunterschied, wenn Sie sich aus verschiedenen Richtungen dem gleichen Sollwert nähern. Stellen Sie es sich wie das Spiel in einem Lenkrad vor: Weniger Hysterese bedeutet präzisere Steuerung.
Wiederholbarkeit (±0,1 % bis ±2 %)
Wie konsistent führt das Ventil den gleichen Vorgang aus? Das ist, als würde man einen Basketballspieler bitten, Freiwürfe auszuführen – eine bessere Wiederholbarkeit bedeutet eine zuverlässigere Leistung.
Reaktionszeit (5–100 Millisekunden)
Wie schnell reagiert das Ventil auf Signaländerungen? Bei dynamischen Anwendungen verhindert eine schnellere Reaktion Systeminstabilität und verbessert die Leistung.
Die Mathematik hinter der Magie: Flussgleichungen
Die grundlegende Durchflussgleichung für Proportionalventile lautet:
Q = Cd × A × √(2ΔP/ρ)
Wo:
Q = Durchflussrate
Cd = Entladungskoeffizient
A = Ventilöffnungsfläche (gesteuert durch Spulenposition)
ΔP = Druckdifferenz über dem Ventil
ρ = Fluid density
Diese Gleichung zeigt, warum Proportionalventile so effektiv sind: Durch die präzise Steuerung der Fläche (A) ermöglichen sie eine genaue Durchflussregelung unabhängig von Druckschwankungen.
Erfolgsgeschichten aus der Praxis: Anwendungen, die Branchen verändern
Fallstudie 1: Die Spritzguss-Revolution
Die Herausforderung:Ein Hersteller von Automobilteilen hatte mit inkonsistentem Kunststoffspritzguss zu kämpfen, was zu Ausschussraten von 20 % und Kundenbeschwerden führte.
Die Lösung:Implementierung von Moog D941-Proportionalventilen zur Einspritzgeschwindigkeits- und Druckregelung.
Der Prozess:
• Geschwindigkeitsphase: Das Ventil sorgt für eine schnelle, kontrollierte Einspritzung, um 95 % der Form zu füllen
• Pack-/Haltephase: Nahtloser Übergang zur präzisen Drucksteuerung
• Erholungsphase: Kontrollierte Schraubenrotation für die Vorbereitung des nächsten Schusses
Fallstudie 2: Präzision mobiler Geräte
Die Herausforderung:Kunden eines Kranherstellers beschwerten sich über ruckartige Lastbewegungen, die zu Sicherheitsbedenken und Produktivitätseinbußen führten.
Die Lösung:Danfoss PVG 48 Proportionalventilsystem mit elektronischen Joysticks.
Die Verwandlung:
• Vorher: Die Binärventilsteuerung verursachte abrupte Starts/Stopps
• Nachher: Gleichmäßige Beschleunigung/Verzögerung entsprechend der Bedienereingabe
• Erweiterte Funktionen: Lasterkennung für Energieeffizienz, elektronische Steuerung für präzise Positionierung
Fallstudie 3: Präzision im Stahlwerk
Die Herausforderung:Ein Stahlwalzwerk benötigte eine präzise Druckregelung für eine konstante Produktdicke (±0,01 mm Toleranz).
Die Lösung:ATOS DPZO Proportional-Druckventile mit integrierter Feedback-Steuerung.
Die Innovation:
• Echtzeit-Dickenmessung als Rückmeldung an die Ventilsteuerung
• Automatische Druckanpassung gleicht Materialschwankungen aus
• Die Regelung mit geschlossenem Regelkreis sorgt dafür, dass die Kraft auch bei Geschwindigkeitsänderungen konstant bleibt
Auswahl des richtigen Proportionalventils: Ihre Auswahlhilfe
Schritt 1: Definieren Sie Ihre Systemanforderungen
Checkliste für Leistungsspezifikationen:
• Maximaler Systemdruck: _____ PSI
• Erforderliche Durchflussrate: _____ GPM
• Betriebstemperaturbereich: _____ bis _____ °F
• Anforderungen an die Reaktionszeit: _____ Millisekunden
• Erforderliche Genauigkeit: ±_____ %
• Steuersignaltyp: Spannung / Strom / Digital
Schritt 2: Anwendungsspezifische Überlegungen
Für Fertigungs-/Industrieanwendungen:
• Erwägen Sie Ventile mit integrierter Elektronik (Bosch Rexroth 4WRA-Serie)
• Suchen Sie nach Feldbus-Kommunikationsmöglichkeiten
• Priorisieren Sie Wiederholbarkeit und Langzeitstabilität
Für mobile Geräte:
• Wählen Sie Ventile, die für Vibration und Stöße ausgelegt sind (PVG-Serie von Danfoss).
• Berücksichtigen Sie Anforderungen an die Umweltabdichtung
• Bewerten Sie den Stromverbrauch für batteriebetriebene Systeme
Für Luft- und Raumfahrt/kritische Anwendungen:
• Wählen Sie Ventile mit redundanten Feedbacksystemen
• Erwägen Sie spezielle Materialien für extreme Temperaturen
• Bewerten Sie die Merkmale des Fehlermodus
