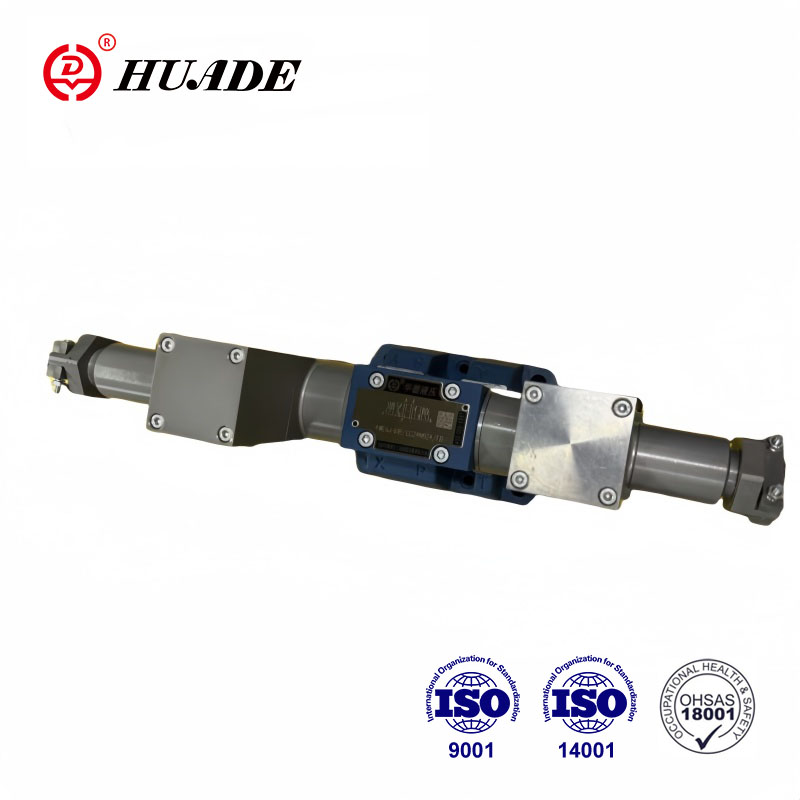

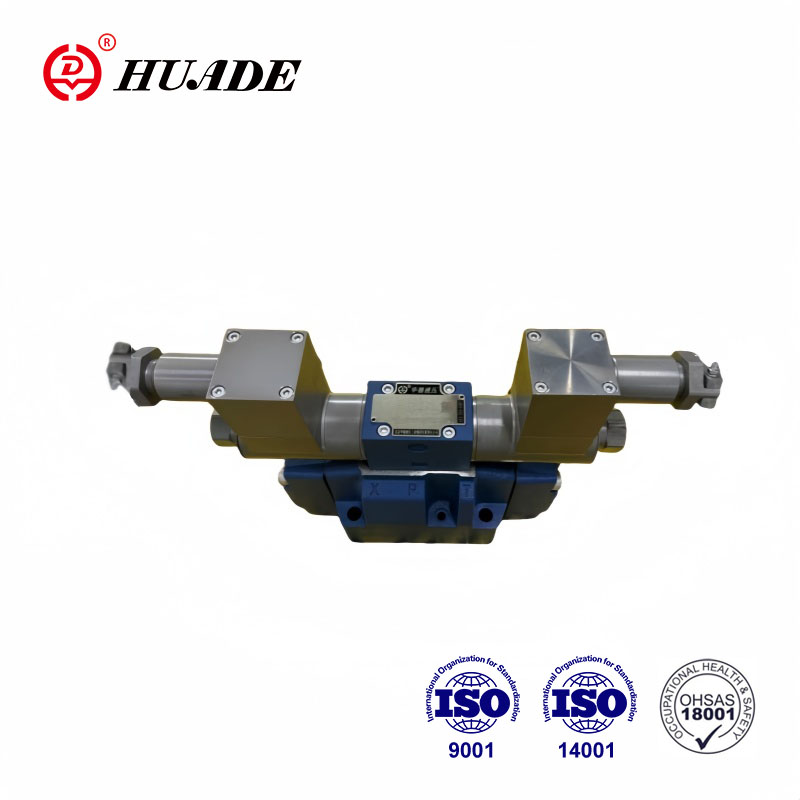

Die explosionsgeschützten Hydraulikventile von Huade verfügen über eine spezielle Konstruktions- und Fertigungstechnologie unter Verwendung korrosionsbeständiger, hochwertiger Materialien. Explosionsgeschützte Ventile der WE10-Serie werden häufig an Orten mit Explosionsgefahr eingesetzt, beispielsweise im Bergbau, in der Kohle- und Chemieindustrie. Huade ist eine zuverlässige nationale Marke in China. Die Fabrik verfügt über fortschrittliche Produktionstechnologie und Prüfgeräte und legt großen Wert auf die Produktqualität.
| Technische Daten | ||
| Befestigungsposition | Optional | |
| Umgebungstemperaturbereich (℃) | -30 bis +50 (NBR-Dichtung) | |
| -20 bis +50 (FKM-Dichtung) | ||
| Gewicht | Einzelmagnet (kg) | 5.9 |
| Doppelmagnete (kg) | 8.9 | |
| Max. Betriebsdruck | Anschluss P, A, B (bar) | 350 |
| Anschluss T (bar) | 210 | |
| Wenn der Betriebsdruck den zulässigen Wert überschreitet, müssen die Kolbensymbole A und B den Anschluss T zum Entleeren herstellen | ||
| Max. Durchflussrate (l/min) | 120 | |
| Strömungsquerschnitt (Schaltneutralstellung) | Version V (mm2) | 11(A/B →T);10.3(P →A/B) |
| Version W (mm2) | 2,5(A/B→T) | |
| Version Q (mm2) | 5,5(A/B →T) | |
| Flüssigkeit | Mineralöl geeignet für NBR- und FKM-Dichtung | |
| Phosphatester für FKM-Dichtung | ||
| Flüssigkeitstemperaturbereich (℃) | -30 bis +80 (NBR-Dichtung) | |
| -20 bis +80 (FKM-Dichtung) | ||
| Viskositätsbereich mm2/S | 2,8 bis 500 | |
| Verschmutzungsgrad | Maximal zulässiger Grad der Flüssigkeitsverunreinigung: Klasse 9. NAS 1638 oder 20/18/15, ISO4406 | |
| Elektrische Daten | ||
| Art der Spannung | Gleichstrom | |
| Verfügbare Spannung (V) | 12, 24, 36, 110 | |
| Spannungstoleranz (Nennspannung) % | -15 bis +10 | |
| Stromverbrauch (W) | 35 | |
| Arbeitszyklus | Kontinuierlich | |
| Schaltzeit gemäß ISO 6403 | EIN (ms) | 45 bis 60 |
| AUS (ms) | 20 bis 30 | |
| Schalthäufigkeit (mal/h) | Bis 15000 | |
| Schutzklasse nach DIN 40050 | IP65 | |
| Max. Spulentemperatur (℃) | +150 | |
Merkmale:
▶Standardmäßig wird ein direkt betätigter, explosionssicherer Magnetschieber mit Betätigungsrichtung verwendet
▶DIN24 340 A Typ auf der Montagefläche ISO 4401
▶Nass-Gleichstrom-Explosionsschutzmagnet
▶90° drehbarer Explosionsschutzmagnet
▶Druckdichte Kammer muss beim Spulenwechsel nicht geöffnet werden
Anwendung:
Das explosionsgeschützte Ventil vom Typ WE ist das Richtungsventil des Explosionsschutzmagneten, das zur Steuerung von Start, Stopp und Fließrichtung der Ölflüssigkeit verwendet wird.
Die Wegeventile bestehen aus Gehäuse (1), einem oder zwei Magneten (2), dem Steuerkolben (3) und einer oder zwei Rückstellfedern (4). Im stromlosen Zustand wird der Steuerkolben (3) durch Rückstellfedern (4) in der Neutral- bzw. Ausgangsstellung gehalten (außer bei Impulskolben). Der Steuerkolben (3) wird über Nassstiftmagnete (2) betätigt.
Um einen einwandfreien Betrieb zu gewährleisten, muss darauf geachtet werden, dass die Druckkammer des Magnetventils mit Öl gefüllt ist.
Der Steuerkolben (3) wird durch den Magneten (2) und die Schubstange (5) in die erwartete Position bewegt
Dies ergibt einen freien Fluss von P nach A und B nach T oder von P nach B und A nach T.
Wenn das Explosionsschutzmagnetventil (2) ausgeschaltet ist, wird das Steuerventilelement (3) gedrückt
durch Rückstellfeder (4) in die Ausgangsposition gebracht.
Aufbau des explosionsgeschützten Magnetventils WE10
Symbole
