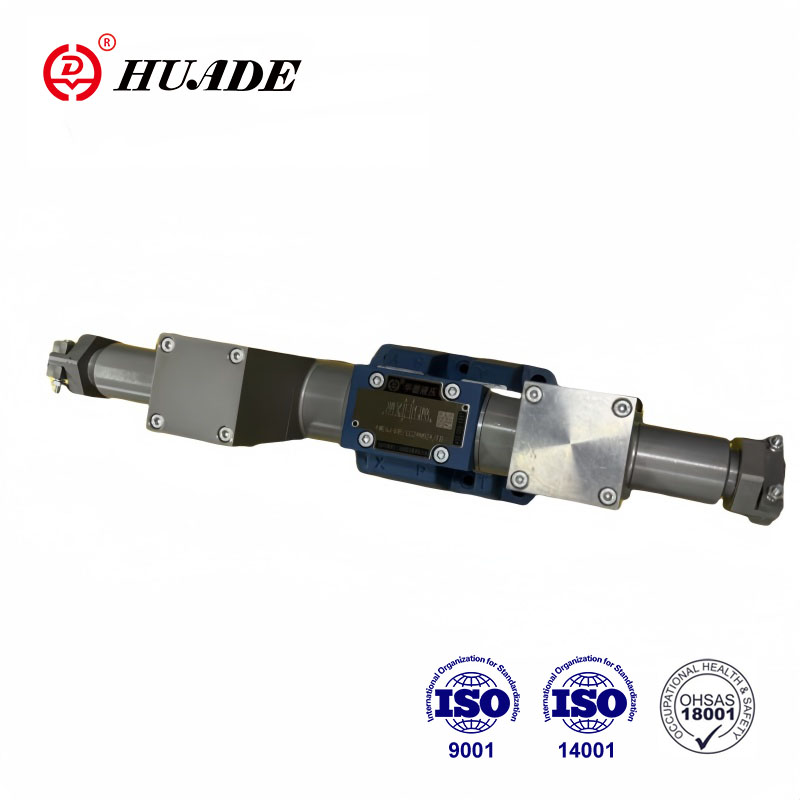

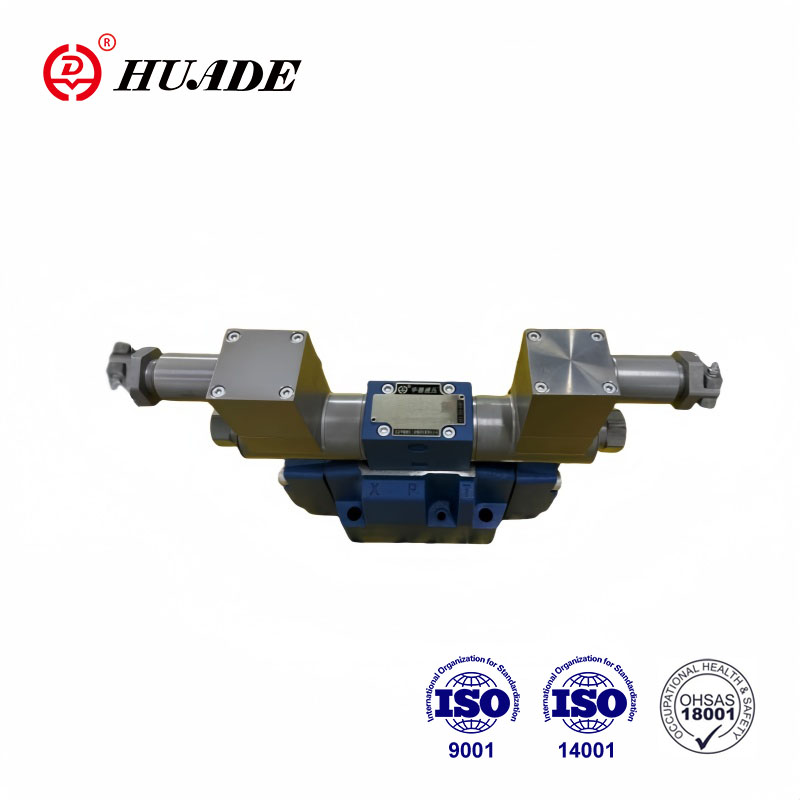

Das explosionsgeschützte Magnetwegeventil ist ein Gerät, das die Strömungsrichtung von Flüssigkeiten durch elektromagnetische Kraft steuert. Die explosionsgeschützte WE6-Serie verfügt über ein spezielles explosionsgeschütztes Design, um sicherzustellen, dass in brennbaren und explosiven Umgebungen keine Funken oder hohe Temperaturen entstehen, wodurch Explosionen vermieden werden. Dieses explosionsgeschützte Magnetventil wird hauptsächlich zur Steuerung der Flussrichtung von Flüssigkeiten in hydraulischen oder pneumatischen Systemen verwendet, um den Anforderungen unterschiedlicher Arbeitsbedingungen gerecht zu werden.
|
Technische Daten |
||
|
Befestigungsposition |
Optional | |
| Umgebungstemperaturbereich (℃) | -30 bis +50 (NBR-Dichtung) | |
| -20 bis +50 (FKM-Dichtung) | ||
| Gewicht | Einzelmagnet (kg) | 2.6 |
| Doppelmagnete (kg) | 4.3 | |
| Max. Betriebsdruck | Anschluss P, A, B (bar) | 350 |
| Anschluss T (bar) | 210 | |
| Wenn der Betriebsdruck den zulässigen Wert überschreitet, müssen die Kolbensymbole A und B den Anschluss T zum Entleeren herstellen | ||
| Max. Durchflussrate (l/min) | 80 | |
| Strömungsquerschnitt (Schaltneutralstellung) | Version Q (mm2) | Etwa 6 % der Nennfläche |
| Version W (mm2) | Etwa 3 % der Nennfläche | |
| Flüssigkeit | Mineralöl geeignet für NBR- und FKM-Dichtung | |
| Phosphatester für FKM-Dichtung | ||
| Flüssigkeitstemperaturbereich (℃) | -30 bis +80 (NBR-Dichtung) | |
| -20 bis +80 (FKM-Dichtung) | ||
| Viskositätsbereich mm2/S | 2,8 bis 500 | |
| Verschmutzungsgrad | Maximal zulässiger Grad der Flüssigkeitsverunreinigung: Klasse 9. NAS 1638 oder 20/18/15, ISO4406 | |
| Elektrische Daten | ||
| Art der Spannung | Gleichstrom | |
| Verfügbare Spannung (V) | 12, 24, 36, 110 | |
| Zulässige Spannung (Abweichung) % | -15 bis +10 | |
| Eingangsleistung (W) | 30 | |
| Funktionsweise des Magnetventils | Kontinuierliches Arbeiten | |
| Schaltzeit gemäß ISO 6403 | EIN (ms) | 25 bis 45 |
| AUS (ms) | 10 bis 25 | |
| Schalthäufigkeit (mal/h) | Bis 15000 | |
| Max. Spulentemperatur (℃) | +150 | |
Merkmale:
▶Als Standardtyp wird ein direktgesteuertes Explosionsschutz-Wegeventil verwendet
▶DIN24 340 A Typ auf der Montagefläche ISO 4401
▶Nass-Gleichstrom-Explosionsschutzmagnet
▶90° drehbarer Explosionsschutzmagnet
▶Druckdichte Kammer muss beim Spulenwechsel nicht geöffnet werden
Anwendung:
Explosionsgeschützte Magnetwegeventile werden häufig in der Petrochemie eingesetzt. In der petrochemischen Industrie werden sie vor allem zur Steuerung der Strömungsrichtung brennbarer und explosiver Medien wie Öl und Erdgas eingesetzt.
Das Wegeventil vom Typ WE ist das Wegeventil des Explosionsschutz-Magnetventils, das zur Steuerung von Start, Stopp und Fließrichtung der Ölflüssigkeit verwendet wird.
Die Wegeventile bestehen aus Gehäuse (1), einem oder zwei Magneten (2), dem Steuerkolben (3) und einer oder zwei Rückstellfedern (4).
Im stromlosen Zustand wird der Steuerkolben (3) durch Rückstellfedern (4) in der Neutral- bzw. Ausgangsstellung gehalten (außer bei Impulskolben). Der Steuerkolben (3) wird über Nassstiftmagnete (2) betätigt.
Um einen einwandfreien Betrieb zu gewährleisten, muss darauf geachtet werden, dass die Druckkammer des Magnetventils mit Öl gefüllt ist.
Der Steuerkolben (3) wird durch das Magnetventil (2) und die Schubstange (5) in die erwartete Position bewegt, wodurch ein freier Durchfluss von P nach A und von B nach T oder von P nach B und von A nach T gewährleistet wird.
Wenn das Explosionsschutzmagnetventil (2) ausgeschaltet ist, wird das Steuerventilelement (3) durch die Rückstellfeder (4) in die Ausgangsposition gedrückt.
Typ 4WE6...61B/O.. (beschränkt auf die Funktionen A, C und D).
Dieser Typ enthält 2 Schaltstellungen und 2 Wegeventile ohne Fixiermechanismus, Explosionsschutzmagnet.
Impulsventil Typ 4WE6...61B/0F... (beschränkt auf die Funktionen A, C und D).
Es enthält 2 Schaltstellungen, 2 Explosionsschutzmagnete und 1 Wegeventil mit Rastmechanismus. 2 Schaltstellungen sind separat festgelegt, daher ist eine ständige Bestromung des Explosionsschutzmagneten nicht erforderlich.
Kartuschendrossel
Die Patronendrossel ist notwendig, da beim Schaltvorgang der tatsächliche Durchfluss größer sein kann als die Leistungsgrenzen des Ventils. Diese Patronendrossel wird in den P-Kanal des Wegeventils eingefügt.
Aufbau des explosionsgeschützten Magnetventils der WE6-Serie
Symbole
