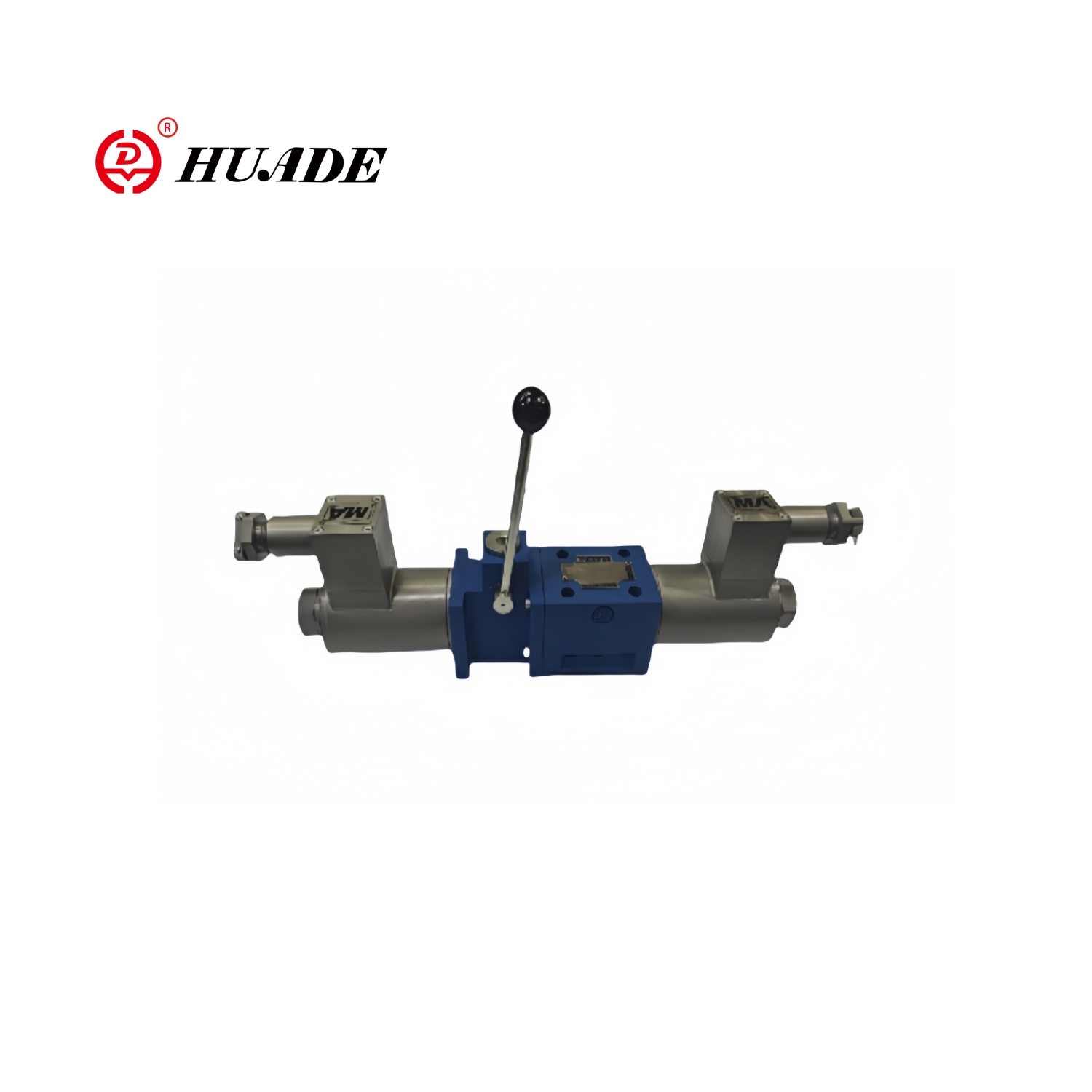

Explosionssicheres Magnetventil mit Griff 4WEM10

Explosionssicheres Magnetventil mit Notfallgriff 4WEM10 ist ein Industrieventil, das speziell für brennbare und explosive Umgebungen ausgelegt ist. Die gemeinsame Spannung des Magnetventils 4WEM10 beträgt 24VDC oder 220 VAC, und die explosionssichere Spule muss mit der Netzteil vor Ort übereinstimmen. Wenn die automatische Steuerung fehlschlägt, kann der Notfallgriff das Ventil schnell abschneiden oder öffnen, um Leckage oder Explosion zu vermeiden.

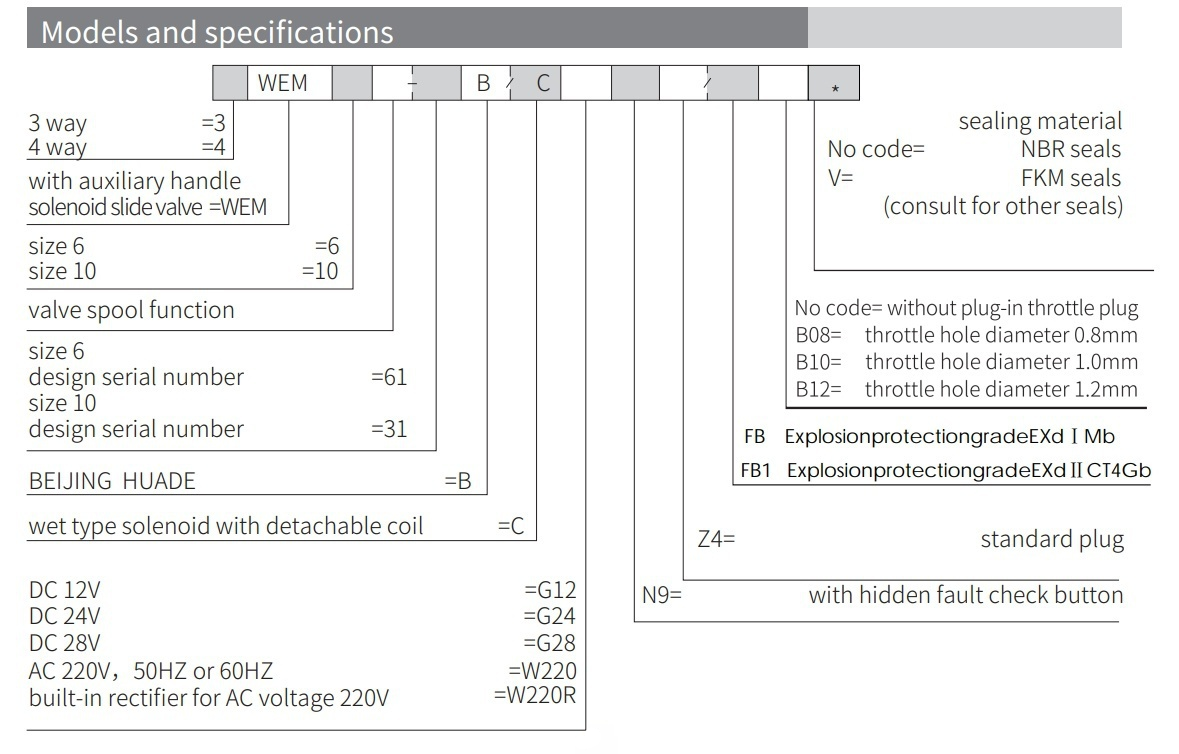

Produktparameter des explosionssicheren Magnetventils mit Griff 4WEM10

Produktmerkmal und Anwendung von explosionssicherem Magnetventil mit Griff 4WEM10

Merkmale:

▶ Größe 6 bis 10

▶ Maximaler Arbeitsdruck 350 bar

▶ Maximale Arbeitsflussrate 120 l/min

▶ Eröffnung, Schließung und Richtung der durch den Magnet und Handbuch gesteuerten Strömung

▶ Nassspinmagnet mit abnehmbarer Spule

▶ Der Magnet kann sich um 90 ° drehen

▶ Subplate -Montage

Anwendung:

Magnetrichtungsventil mit Notfallgriff 4WEM10 wird in Rohrleitungssystemen von Raffinerien und Chemieanlagen, Gasverteilungsstationen, Import- und Exportpipelines von LNG -Lagertanks, Kohlemine -Gas -Extraktionssystemen und unterirdischen Lüftungsleitungen häufig verwendet.

Abschnitt und Symbol für explosionssicheres Magnetventil mit Griff 4WEM10

Das Richtungsventil vom WEMM -Typ ist ein Richtungsspulenventil, das mit Magnet- und Betriebsgriff betrieben wird. Es steuert die Öffnung, Schließ- und Durchflussrichtung des flüssigen Flusses.

Das explosionssichere Magnetventil mit Griff 4WEM10 besteht hauptsächlich aus einem Ventilkörper (1), einem oder zwei Magneten (2), einer Ventilspule (3), einer Reset-Feder (4) und einem manuellen Steuergerät.

Magnetoperation:

Wenn es keine Leistung gibt, befindet sich die Ventilspule (3) in der neutralen oder ursprünglichen Position unter der Aktion der Rücklauffeder. Wenn die Kraft des Magnets (2) auf die Ventilspule (3) wirkt, wird sie von der Restposition zur Klemmeposition gedrückt. Auf diese Weise wird das Drucköl von P nach A und B bis T oder von P nach B und von A nach T durchgeführt. Nachdem der Magnet (2) ausgeschaltet wurde, gibt die Rücklauffeder (4) die Ventilspule (3) in seine ursprüngliche Position zurück.

Auxiliary -Griffbetrieb:

Wenn der Magnet nicht mit Energie versorgt wird, kann die Ventilspule (3) durch Betrieb des Hilfsgriffs bewegt werden. Drehen Sie den Hilfsgriff (5) nach rechts, so dass die Betriebskraft durch die rotierende Welle (6) fließt. Der Ballventilkern (7) und die Führungshülse (8) wirken auf die Ventilspule (3), wodurch sich sie nach links bewegt. Wenn der Hilfshandle (5). Bei der Rückkehr in die Nullposition kehrt die Ventilspule (3) unter der Aktion der Rücklauffeder (9) zur ursprünglichen Position zurück.

Struktur Explosionssicheres Magnetventil mit Griff 4WEM10

Symbole von Explosionssicheres Magnetventil mit Griff 4WEM10
