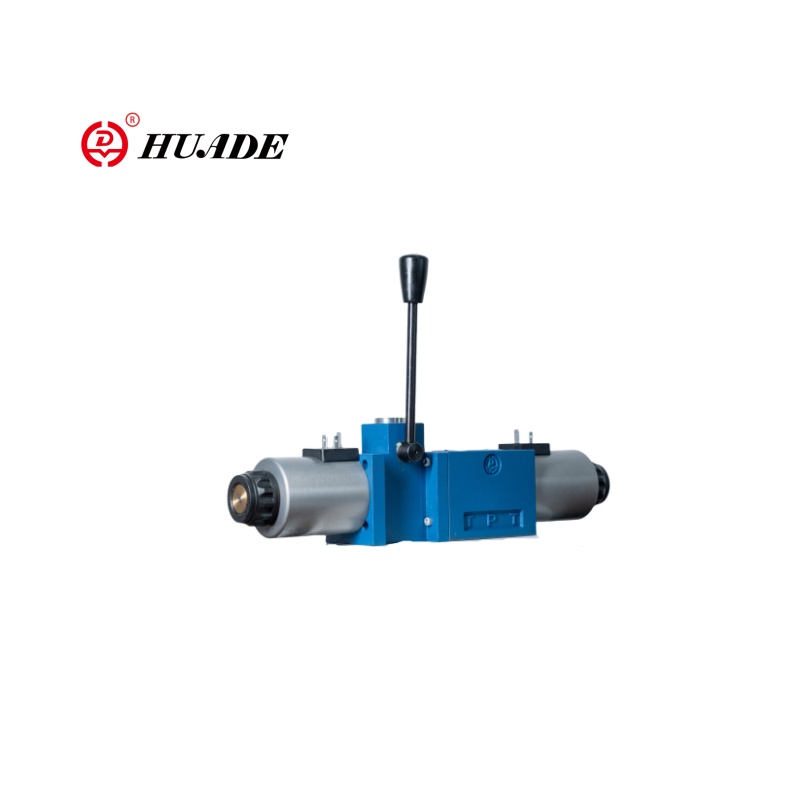

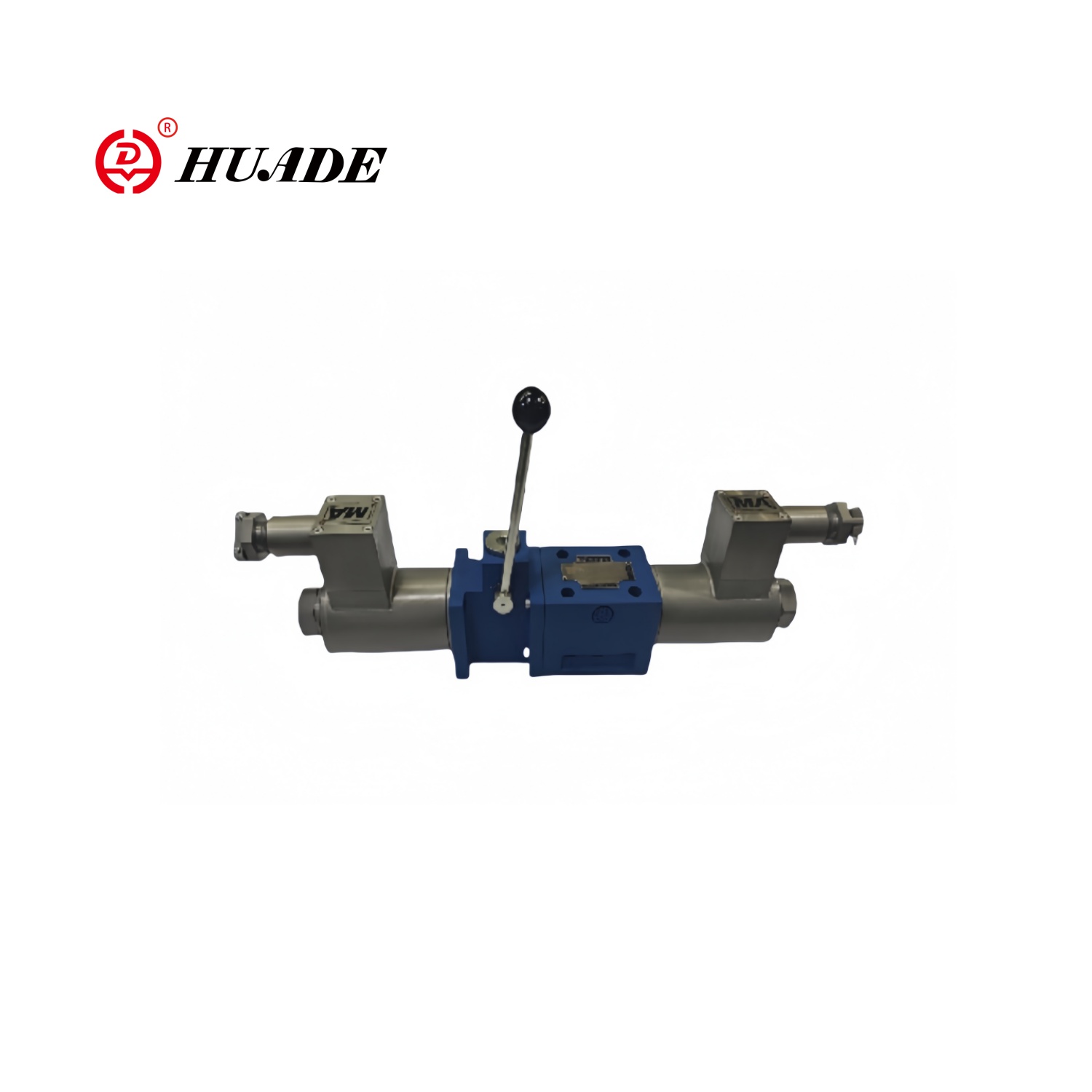

Explosionssicheres Magnetventil mit Griff 4WEM6

Explosionssicheres Magnetventil mit Griff 4WEM6 ist ein Richtungsventil mit zwei Funktionen mit einer Magnetsteuerung und dem manuellen Notfallbetrieb. Explosionssicheres Magnetventil 4WEM6 wird in industriellen hydraulischen und pneumatischen Systemen häufig eingesetzt, für die eine zuverlässige Richtungsregelung und Notfallfehler erfordern.

Das explosionssichere Magnetventil 4WEM6 mit Griff nimmt Edelstahl- oder Kupferlegierungsklappenkörper an, das korrosionsresistent und hochdruckresistent ist. Beim Gebrauch kann das Ventil im Falle eines Stromausfalls, des Spulenversagens oder des automatischen Systemausfalls vom Griff direkt mechanisch betrieben werden, um die Systemsicherheit zu gewährleisten.

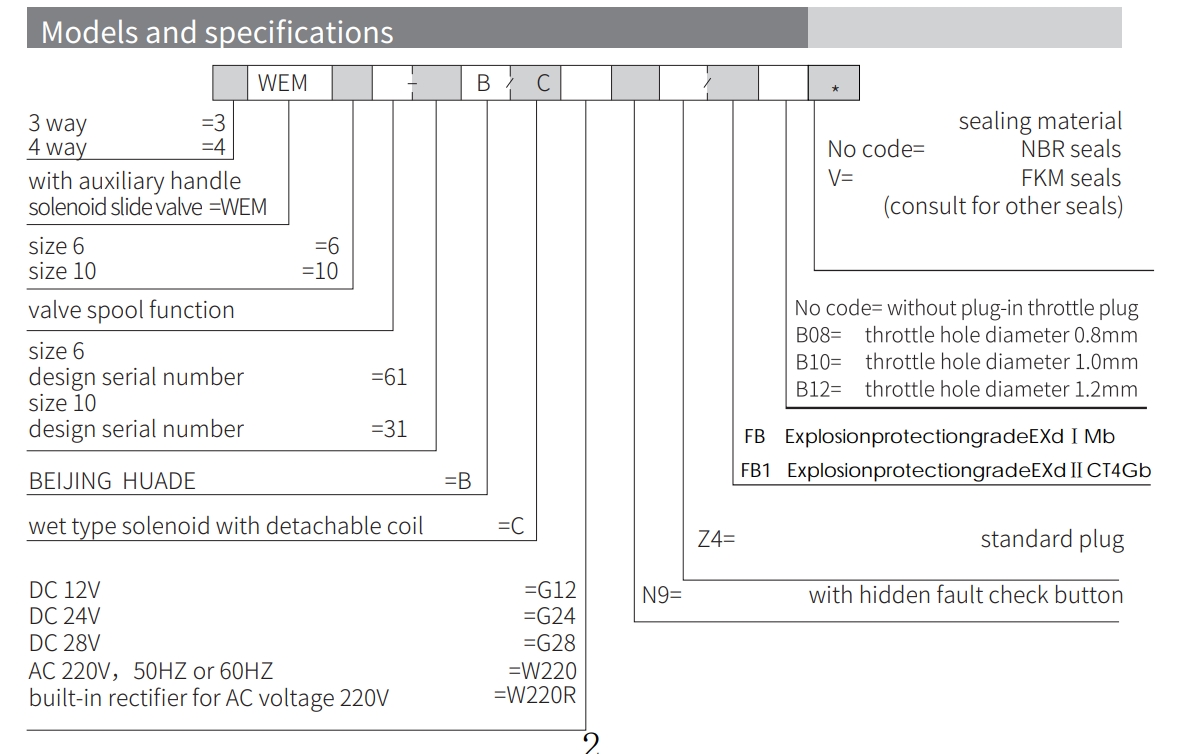

Produktparameter des explosionssicheren Magnetventils mit Griff 4WEM6

Produktmerkmal und Anwendung von explosionssicherem Magnetventil mit Griff 4WEM6

Merkmale:

▶ Eröffnung, Schließung und Richtung der durch den Magnet und Handbuch gesteuerten Strömung

▶ Nassspinmagnet mit abnehmbarer Spule

▶ Der Magnet kann sich um 90 ° drehen

▶ Subplate -Montage

Anwendung:

4WEM6 Explosionssicheres Magnetventil mit dem Griff wird häufig in petrochemischen, Erdgas- und Brennstoffgas-, Pharma- und Beschichtungs-, Bergbau- und Staubumwelt-, Militär- und Luft- und Raumfahrtindustrie eingesetzt.

Abschnitt und Symbol für explosionssicheres Magnetventil mit Griff 4WEM6

Das Richtungsventil vom WEMM -Typ ist ein Richtungsspulenventil, das mit Magnet- und Betriebsgriff betrieben wird. Es steuert die Öffnung, Schließ- und Durchflussrichtung des flüssigen Flusses.

Es besteht hauptsächlich aus einem Ventilkörper (1), einem oder zwei Magnetloiden (2), einer Ventilspule (3), einer Reset -Feder (4) und einem manuellen Steuergerät.

Magnetoperation:

Wenn es keine Leistung gibt, befindet sich die Ventilspule (3) in der neutralen oder ursprünglichen Position unter der Aktion der Rücklauffeder. Wenn die Kraft des Magnets (2) auf die Ventilspule (3) wirkt, wird sie von der Restposition zur Klemmeposition gedrückt. Auf diese Weise wird das Drucköl von P nach A und B bis T oder von P nach B und von A nach T durchgeführt. Nachdem der Magnet (2) ausgeschaltet wurde, gibt die Rücklauffeder (4) die Ventilspule (3) in seine ursprüngliche Position zurück.

Auxiliary -Griffbetrieb:

Wenn der Magnet nicht mit Energie versorgt wird, kann die Ventilspule (3) durch Betrieb des Hilfsgriffs bewegt werden. Drehen Sie den Hilfsgriff (5) nach rechts, so dass die Betriebskraft durch die rotierende Welle (6) fließt. Der Ballventilkern (7) und die Führungshülse (8) wirken auf die Ventilspule (3), wodurch sich sie nach links bewegt. Wenn der Hilfshandle (5). Bei der Rückkehr in die Nullposition kehrt die Ventilspule (3) unter der Aktion der Rücklauffeder (9) zur ursprünglichen Position zurück.

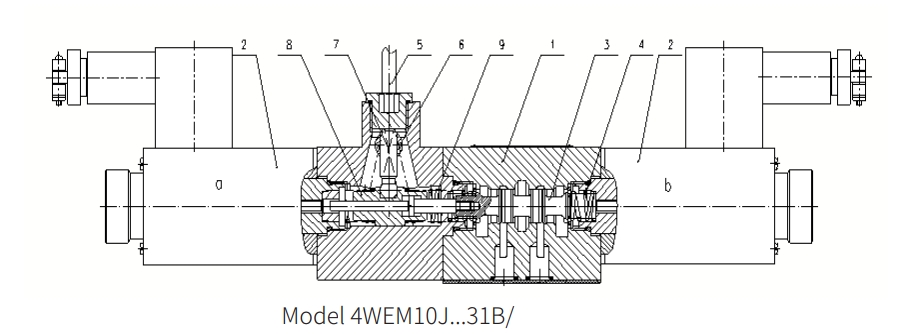

Struktur Explosionssicheres Magnetventil mit Griff 4WEM6

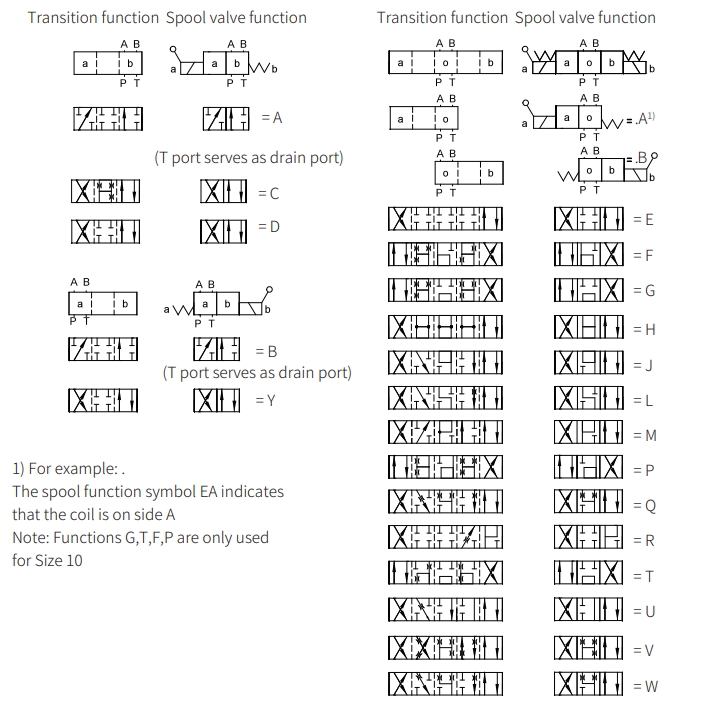

Symbole von Explosionssicheres Magnetventil mit Griff 4WEM6
