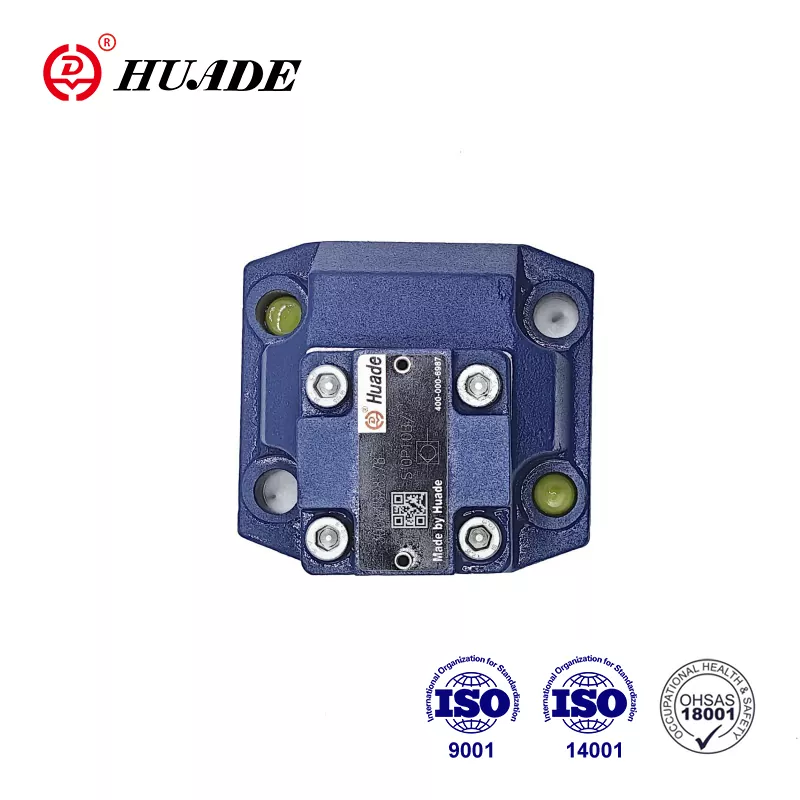

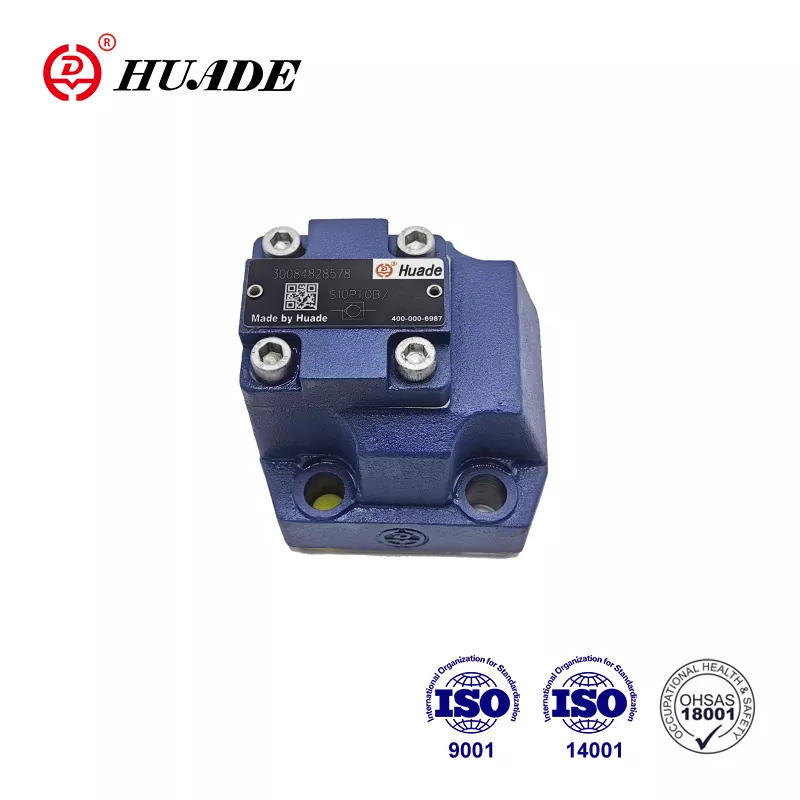

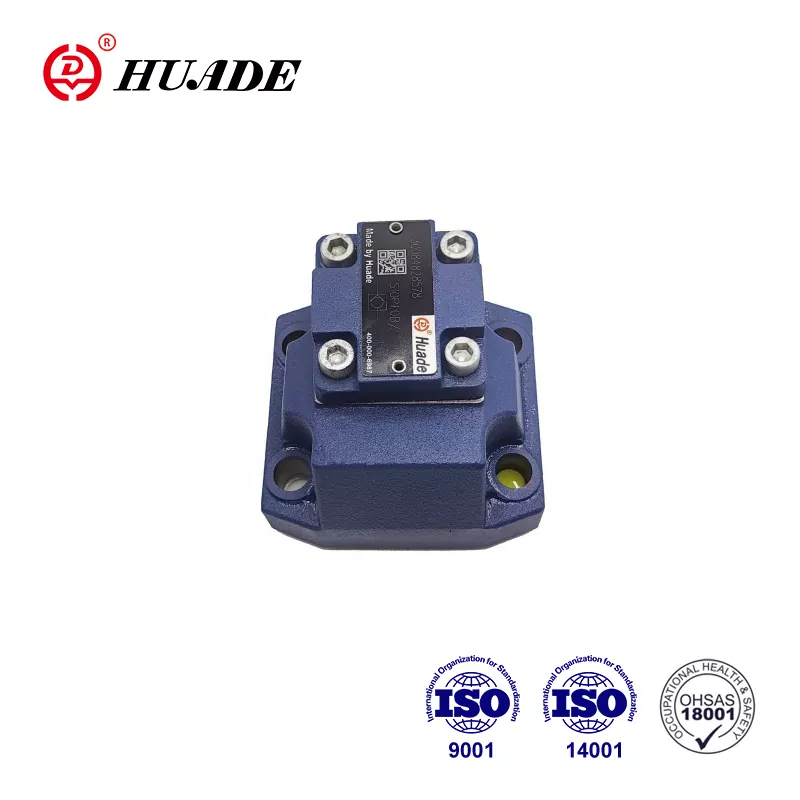

Als Chinas führender Hersteller von hydraulischer Übertragungs- und Steuerungstechnik kann das hochwertige Rückschlagventil S10P von Huade® Hydraulikprodukte der Marke Rexroth vollständig ersetzen. Dieses Rückschlagventil S10P ist vielseitig für verschiedene Arten von Hydraulikgeräten einsetzbar. Es gibt 3 Größen (Größe 10, Größe 20, Größe 30) des Rückschlagventils S mit Anschlussplattenmontage, das in industriellen Hochdruckumgebungen eingesetzt werden kann. Die Fabrik hat ISO9001, ISO14001 und ISO45001 bestanden. Huade legte großen Wert auf die Qualität. Es verfügt über ein gutes Inspektionssystem, um sicherzustellen, dass jedes Produkt eine stabile Leistung aufweist. Huade ® ist eine bekannte nationale Marke in China.
|
Druckflüssigkeit |
Mineralöle oder Phosphatester |
|
Temperaturbereich der Druckflüssigkeit (℃) |
-30~+80 |
|
Viskositätsbereich (mm2/s) |
2,8~500 |
|
Max. Betriebsdruck (Mpa) |
31.5 |
|
Öffnungsdruck (Mpa) |
Siehe Kennlinien |
|
Maximaler Durchfluss (L/min) |
bis zu 450 l/min |
Merkmale:
▶ For subplate mounting
▶ Leckagefreier Verschluss in eine Richtung
▶ Verschiedene Öffnungsdrücke, optional
Anwendung:
Für industrielle Anwendungen: Das Rückschlagventil S10P wird hauptsächlich am Ausgang der Pumpe als Rückschlagventil und Bypassventil eingesetzt.
Dieses Rückschlagventil S10P hat die Aufgabe, einen Durchfluss vorzugsweise in einer Richtung leckagefrei zu verschließen und in der Gegenrichtung einen freien Durchfluss zu ermöglichen. Der Hub des an seinem Außendurchmesser geführten Tellers wird durch einen mechanischen Anschlag begrenzt. Die eingebaute Druckfeder unterstützt die Schließbewegung. Darüber hinaus hält die Druckfeder den Ventilkegel in der geschlossenen Position, auch wenn kein Durchfluss durch das Ventil erfolgt.
Symbol
Strukturdiagramm
Unterplattenmontage
