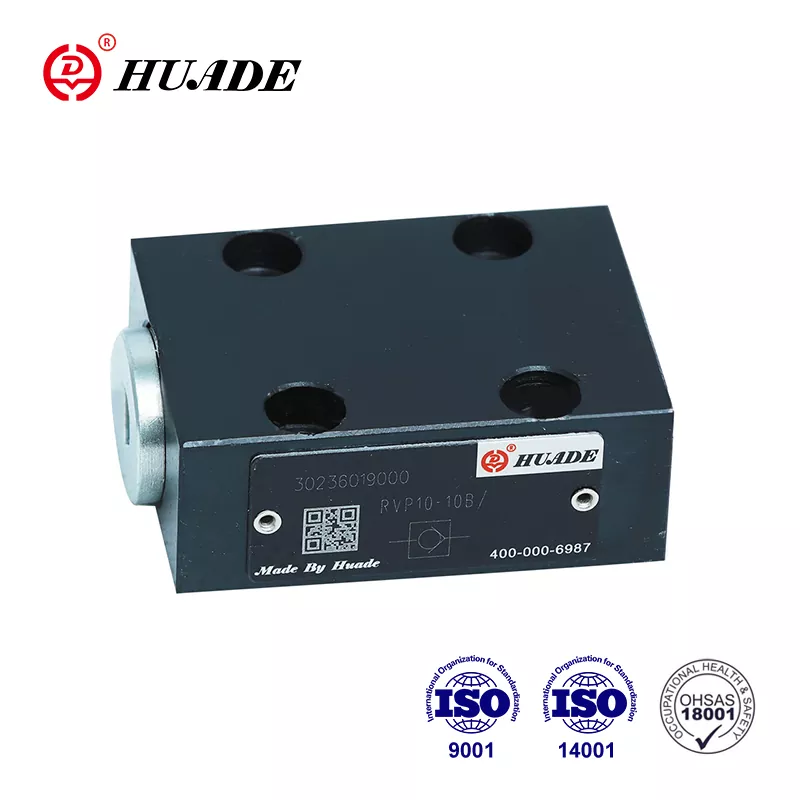

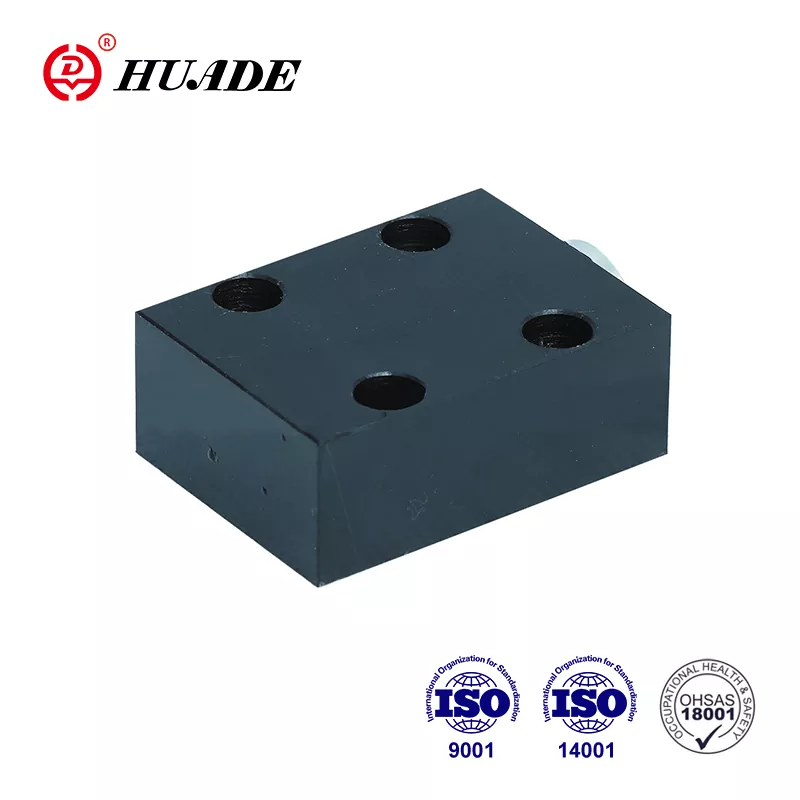

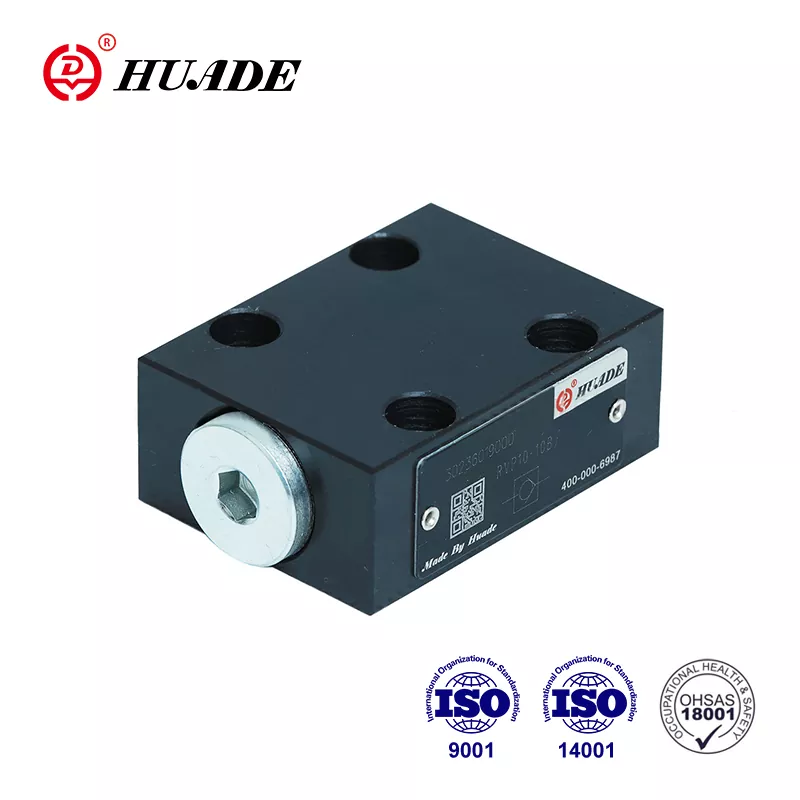

Rückschlagventil RVP 10

Huade wurde 1979 durch eine strategische Partnerschaft zwischen der chinesischen und der deutschen Regierung gegründet und hat Spitzentechnologie von Rexroth integriert. Das Huade®-Rückschlagventil RVP 10 kann das Rückschlagventil von Rexroth vollständig ersetzen. Die Fabrik hat ISO9001, ISO14001 und OH SAS18001 bestanden. Huade®-Rückschlagventile werden häufig in den Bereichen Maschinenbau und Baumaschinen, Metallurgie, Werkzeugmaschinen, Umweltschutz, Schiffbau, Luft- und Raumfahrt, Schienenverkehr, Erdöl und Petrochemie sowie in anderen Bereichen eingesetzt. Alle Rückschlagventile RVP 10 werden vor Verlassen des Werks einer strengen Prüfung unterzogen, um eine hervorragende Qualität zu gewährleisten.

Produktparameter des Rückschlagventils RVP 10

Produkteigenschaften und Anwendung des Rückschlagventils RVP 10

Merkmale:

▶ Anschlussplatte

▶ Leckagefreier Verschluss in eine Richtung

Anwendung:

Das Rückschlagventil RVP 10 wird hauptsächlich am Ausgang der Pumpe als Rückschlagventil und Bypassventil eingesetzt.

Produktionsdetails des Rückschlagventils RVP 10

Das Rückschlagventil RVP 10 ist eine Sitzventilkonstruktion mit geringem Druckverlust. Es hat die Aufgabe, vorzugsweise einen Durchfluss in einer Richtung leckagefrei zu verschließen und einen freien Durchfluss in die entgegengesetzte Richtung zu ermöglichen. Es besteht im Wesentlichen aus dem Gehäuse (1), dem Teller (2), der Druckfeder (3) und dem Federsitz (4). ). Der Hub des Ventilkegels (2), der auf seinem geführt ist

Außendurchmesser, wird durch einen mechanischen Anschlag begrenzt. Die eingebaute Druckfeder (3) unterstützt die Schließbewegung. Darüber hinaus hält die Druckfeder (3) den Ventilkegel (2) auch dann in der geschlossenen Position, wenn kein Durchfluss durch das Ventil erfolgt.

Strukturdiagramm

①Gehäuse ②Teller ③Feder ④Federsitz

Hinweis zum Rückschlagventil RVP 10

1. Die Flüssigkeit muss gefiltert werden. Die Mindestfilterfeinheit beträgt 20 ㎛.

2. Der Tank muss dicht sein und am Lufteinlass muss ein Luftfilter installiert sein

3. Produkte ohne Unterplatte verlassen das Werk. Bei Bedarf bestellen Sie diese bitte gesondert.

4. Ventilbefestigungsschrauben müssen von hoher Festigkeit sein (Klasse 10.9). Bitte wählen und verwenden Sie diese gemäß den im Musterbuch aufgeführten Parametern

5. Die Rauheit der mit dem Ventil verbundenen Oberfläche muss 0,8/ betragen.

6. Die Oberflächengüte des Gegenstücks muss 0,01/100 mm betragen.
