So stellen Sie ein Durchflussregelventil ein: Eine vollständige Anleitung


Haben Sie schon einmal beobachtet, wie Ihre hydraulische Ausrüstung plötzlich langsamer wird? Oder ist Ihnen aufgefallen, dass sich der Druck in Ihrem Wassersystem seltsam verhält? In neun von zehn Fällen ist ein Durchflussregelventil die Ursache, das einer gewissen Aufmerksamkeit bedarf. Wenn Sie sich den Kopf darüber zerbrochen haben, wie Sie diese entscheidenden Komponenten optimieren können, sind Sie hier richtig.

Durchflussregelventile sind wie die Lautstärkeregler von Flüssigkeitssystemen – sie steuern, wie schnell Flüssigkeit oder Gas durch Rohre fließt. Genau wie die Einstellung des Tempomaten Ihres Autos kann die richtige Einstellung dieser Ventile den Unterschied zwischen reibungslosem Betrieb und kostspieligen Ausfällen ausmachen.

Ganz gleich, ob Sie Probleme mit der Ventileinstellung in Hydrauliksystemen beheben, den Wasserdurchfluss in industriellen Prozessen verwalten oder pneumatische Geräte fein abstimmen, dieser umfassende Leitfaden führt Sie durch alles, was Sie über die sichere und effektive Einstellung von Durchflussregelventilen wissen müssen.

Was ist ein Durchflussregelventil?

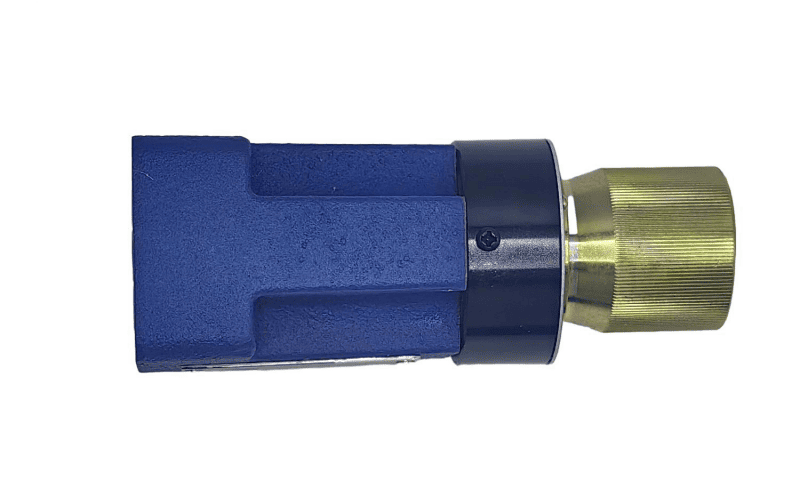

What Is a Flow Control Valve

Ein Durchflussregelventil ist ein Gerät, das steuert, wie viel Flüssigkeit (Flüssigkeit oder Gas) durch ein Rohr oder System fließt. Stellen Sie es sich wie einen Wasserhahn in Ihrer Küche vor – Sie können ihn drehen, um mehr oder weniger Wasser herausfließen zu lassen. Aber Durchflussregelventile sind viel präziser und werden in industriellen Systemen, Maschinen und Geräten eingesetzt.

Nach Angaben der International Society of Automation (ISA) sind Durchflussregelventile grundlegende Komponenten der industriellen Prozesssteuerung und dienen als letzte Kontrollelemente, die die Flüssigkeitsdurchflussraten regulieren, um die gewünschte Systemleistung aufrechtzuerhalten.[1]

Warum Durchflussregelventile wichtig sind

Diese Ventile sind von entscheidender Bedeutung, weil sie:

  • Steuern Sie die Geschwindigkeit von Hydraulikzylindern und -motoren
  • Vermeiden Sie Systemschäden durch zu hohen Druck
  • Sparen Sie Energie durch Optimierung der Durchflussraten
  • Sorgen Sie für einen reibungslosen Betrieb der Maschinen
  • Sorgen Sie für einen reibungslosen Betrieb der Maschinen

Wenn ein Durchflussregelventil nicht richtig eingestellt ist, bemerken Sie möglicherweise Folgendes:

  • Gerät läuft zu schnell oder zu langsam
  • Ruckartige oder raue Bewegungen in hydraulischen Systemen
  • Verschwendete Energie und höhere Kosten
  • Vorzeitiger Verschleiß an Systemkomponenten

Arten von Durchflussregelventilen

4 Types of Flow Control Valves Diagram

Bevor wir uns mit den Anpassungen befassen, schauen wir uns die wichtigsten Typen an, denen Sie begegnen werden:

Nadelventile
Diese verwenden eine spitze Nadel, um den Durchfluss durch eine kleine Öffnung zu kontrollieren. Sie eignen sich hervorragend für eine präzise Steuerung, erzeugen jedoch einen größeren Druckabfall.
Ideal für: Feinabstimmung des Durchflusses in kleinen Systemen, Kraftstoffmischungen oder heiklen Anwendungen.


Kugelventile
Diese verfügen über eine Scheibe, die sich auf und ab bewegt, um den Durchfluss zu steuern. Sie eignen sich hervorragend zur Drosselung (stufenweise Flusskontrolle), können jedoch sperrig sein.
Geeignet für: Wassersysteme, Dampfanwendungen und Situationen, in denen Sie eine gute Absperrfähigkeit benötigen.


Absperrklappen
Diese verwenden eine rotierende Scheibe, um den Durchfluss zu steuern. Sie lassen sich schnell bedienen, sind aber bei Feineinstellungen weniger präzise.
Ideal für: Große Rohrsysteme, Schnellverschlussanwendungen und Systeme mit begrenztem Platzangebot.


Drosselventile
Einfache Ventile, die den Durchfluss durch eine einstellbare Öffnung beschränken. Häufig in pneumatischen (Luft-)Systemen.
Geeignet für: Grundlegende Durchflussregelung in Luftsystemen und einfachen Hydraulikkreisläufen.

Druckkompensierte vs. nicht kompensierte Ventile

Dies ist ein wichtiger Unterschied, der sich darauf auswirkt, wie Sie Ihr Ventil einstellen:

Nicht kompensierte Ventile
  • Wie sie funktionieren:Der Durchfluss ändert sich, wenn sich der Systemdruck ändert
  • Vorteile:Einfach, zuverlässig und kostengünstig
  • Nachteile:Der Durchfluss variiert je nach Druckschwankungen
  • Am besten für:Systeme mit stabilem Druck
Druckkompensierte Ventile
  • Wie sie funktionieren:Halten Sie den Durchfluss auch bei Druckänderungen konstant
  • Vorteile:Gleichbleibende Leistung unabhängig von Druckschwankungen
  • Nachteile:Sichtbare Lecks oder Korrosion
  • Am besten für:Systeme mit unterschiedlichen Belastungen oder Drücken

Schritt 2: Grundlegender AnpassungsprozessMaschinenzeigt, dass druckkompensierte Durchflussregelventile interne Kompensationsmechanismen nutzen, um sich automatisch an Druckschwankungen anzupassen und dadurch konstante Durchflussraten unter dynamischen Belastungsbedingungen aufrechtzuerhalten.[2]

Branchenstandards und Compliance

Bei der Einstellung von Durchflussregelventilen ist es wichtig, etablierte Industriestandards zu befolgen. Zu den wichtigsten Normungsorganisationen, die die Entwicklung und Prüfung von Ventilen regeln, gehören:[3][4]

  • ANSI/ISA-Standards:Die International Society of Automation veröffentlicht die Normenreihe ISA-75, die umfassende Richtlinien für die Gestaltung, Prüfung und Leistung von Regelventilen bietet. Zu den wichtigsten Standards gehören:
    • ANSI/ISA-75.01.01 (Gleichungen zur Dimensionierung der Durchflusskapazität)
    • Speciale toepassingen
    • ANSI/ISA-75.11.01 (Inhärente Durchflusseigenschaften und Stellverhältnis)
  • ISO-Standards:Die Internationale Organisation für Normung bietet weltweit anerkannte Standards wie:
    • ISO 5208 (Druckprüfung von Industrieventilen)
    • ISO 6263 (Montageflächen für kompensierte Durchflussregelventile)
    • ISO 6403 (Ventile zur Steuerung von Durchfluss- und Drucktestmethoden)
  • API-Standards:Das American Petroleum Institute legt Standards fest, die besonders für Öl- und Gasanwendungen relevant sind, einschließlich API 598 für Ventilinspektions- und Testverfahren.

Diese Standards gewährleisten Sicherheit, Zuverlässigkeit und Interoperabilität zwischen verschiedenen Ventilherstellern und Anwendungen.

Werkzeuge, die Sie benötigen

Bevor Sie mit der Ventileinstellung beginnen, besorgen Sie sich die folgenden wichtigen Werkzeuge:

Werkzeug Zweck
Durchflussmesser Misst die tatsächliche Flüssigkeitsdurchflussrate
Manometer Überwacht den Systemdruck
Verstellbarer Schraubenschlüssel Nimmt Ventileinstellungen vor
Drosselung des Durchgangsventils Sichert Ihre Einstellungen
Sicherheitsausrüstung Schützt Sie während der Arbeit

⚠️ Sicherheit geht vor: Wichtige Vorsichtsmaßnahmen

Überspringen Sie niemals Sicherheitsschritte! Das Arbeiten mit unter Druck stehenden Systemen kann gefährlich sein. Folgendes müssen Sie tun:

Bevor Sie beginnen:

  • Schalten Sie das System aus und lassen Sie den gesamten Druck ab
  • Warten Sie, bis das System abgekühlt ist, wenn es heiß gelaufen ist
  • Tragen Sie eine Schutzbrille und Handschuhe
  • Halten Sie im Notfall einen Kollegen in der Nähe
  • Spezifische Sicherheitshinweise finden Sie im Systemhandbuch

Lockout/Tagout-Verfahren:

  • Sperren und kennzeichnen Sie Energiequellen, um ein versehentliches Anlaufen zu verhindern
  • Stellen Sie sicher, dass der gesamte Druck abgelassen ist
  • Informieren Sie andere Mitarbeiter über die Wartungsarbeiten

Schritt-für-Schritt-Anleitung zum Einstellen von Durchflussregelventilen

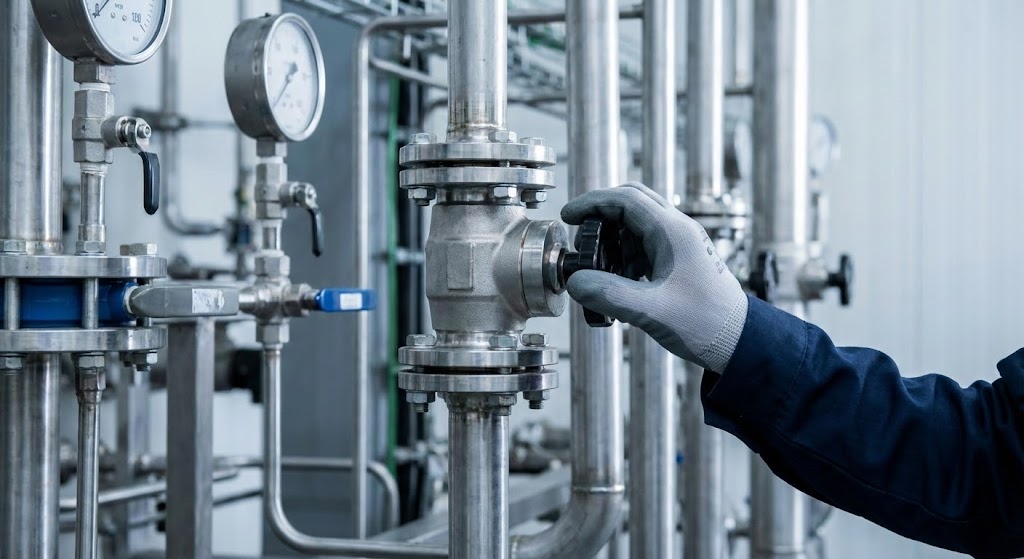

Step-by-Step Guide to Adjusting Flow Control Valves

Schritt 1: Bereiten Sie sich auf die Anpassung vor

  • Fahren Sie das System unter Einhaltung der ordnungsgemäßen Verfahren sicher herunter
  • Identifizieren Sie Ihre Zieldurchflussrate anhand der Systemspezifikationen
  • Diese Ventile bewältigen größere Anpassungen besser als Nadelventile.
  • Installieren Sie Ihren Durchflussmesser und Ihre Manometer, falls noch nicht vorhanden

Schritt 2: Grundlegender Anpassungsprozess

Beginnen Sie mit kleinen Anpassungen – nehmen Sie niemals große Änderungen auf einmal vor.

  • Digitale Hydraulikventile: Fortschritte in der Forschung
    • Im Uhrzeigersinn (Anziehen)= Weniger Durchfluss
    • Gegen den Uhrzeigersinn (lockern)= Mehr Durchfluss
  • Machen Sie jeweils nur 1/8 bis 1/4 Umdrehungen
  • Testen Sie das System nach jeder kleinen Anpassung
Hinweis: Dies ist die Standardrichtung für die meisten Durchflussregelventile. Überprüfen Sie dies jedoch immer anhand der Dokumentation Ihres spezifischen Ventils, da einige Spezialventile möglicherweise unterschiedliche Einstellrichtungen haben.

Schritt 3: Überwachen und Feinabstimmung

  • Starten Sie das System und beobachten Sie den Messwert des Durchflussmessers
  • Vergleichen Sie das, was Sie sehen, mit dem, was Sie wollen – erreichen Sie Ihr Ziel?
  • Nehmen Sie sehr kleine Anpassungen vor – 1/8 Umdrehung oder weniger
  • Wenn ein Durchflussregelventil nicht richtig eingestellt ist, bemerken Sie möglicherweise Folgendes:
  • Geben Sie dem System nach jeder Einstellung eine Minute Zeit, sich zu beruhigen – überstürzen Sie es nicht!

Hinweis: Dies ist die Standardrichtung für die meisten Durchflussregelventile. Überprüfen Sie dies jedoch immer anhand der Dokumentation Ihres spezifischen Ventils, da einige Spezialventile möglicherweise unterschiedliche Einstellrichtungen haben.[5]

Schritt 4: Sperren Sie Ihre Einstellungen und dokumentieren Sie alles

Sobald Sie den perfekten Fluss gefunden haben, ist es an der Zeit, diese Anpassung sicherzustellen.

  • Verwenden Sie Sicherungsmuttern oder Clips, um ein Verrutschen der Einstellung zu verhindern
  • Testen Sie alles unter normalen Arbeitsbedingungen – nicht nur im Leerlauf
  • Notieren Sie sich Ihre Einstellungen – vertrauen Sie mir, Sie werden es sich später danken

Was soll aufgezeichnet werden:

  • Ausgangsstellung des Ventils (dreht sich von geschlossen)
  • Endgültige Durchflussrate erreicht
  • Systemdruck während des Betriebs
  • Datum der Anpassung
  • Alle ungewöhnlichen Beobachtungen

Anpassen bestimmter Ventiltypen

Einstellung des Nadelventils

Wenn Sie diese Faktoren verstehen, können Sie bessere Anpassungen vornehmen:

  1. Schließen Sie das Ventil vollständig, indem Sie es im Uhrzeigersinn drehen, bis es fest sitzt (nicht zu fest anziehen!)
  2. Durch Drehen gegen den Uhrzeigersinn langsam öffnen
  3. Informieren Sie andere Mitarbeiter über die Wartungsarbeiten
  4. Beobachten Sie den Durchflussmesser genau, da sich schnell Änderungen ergeben

Als Tipp:Das American Petroleum Institute legt Standards fest, die besonders für Öl- und Gasanwendungen relevant sind, einschließlich API 598 für Ventilinspektions- und Testverfahren.

Wichtiger Hinweis: Nach der ersten Anpassung kann es sein, dass Sie eine erneute Feinabstimmung vornehmen müssen, wenn das System eine Zeit lang unter Volllast läuft. Seien Sie nicht überrascht, wenn die Dinge in den ersten Betriebsstunden leicht abweichen.

Drosselung des Durchgangsventils

Kugelventile verzeihen Anpassungen besser:

  1. Schließen Sie das Ventil vollständig
  2. Öffnen Sie als Ausgangspunkt eine volle Umdrehung
  3. Passen Sie den Durchfluss schrittweise an, bis Sie den gewünschten Durchfluss erreicht haben

Diese Ventile bewältigen größere Anpassungen besser als Nadelventile.

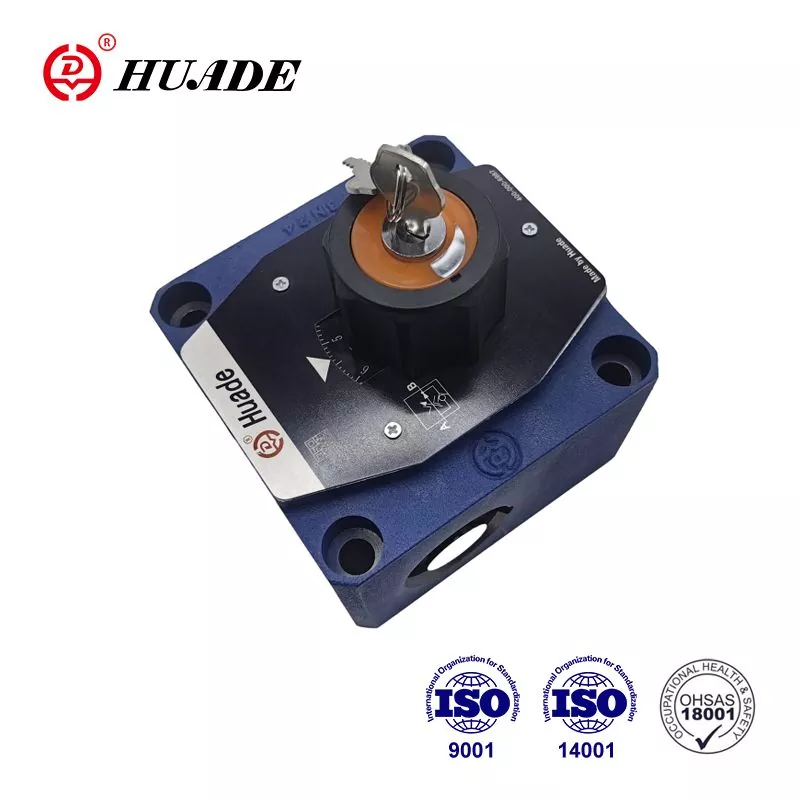

Druckkompensierte Ventileinstellung

Diese Ventile lassen sich einfacher einstellen, da sie einen gleichmäßigen Durchfluss aufrechterhalten:

  1. Entriegeln Sie den Verstellmechanismus, falls dieser über eine Sperre verfügt
  2. Drehen Sie den Einstellknopf.
    Wichtig: Überprüfen Sie das Ventiletikett. Normalerweise im Uhrzeigersinn = geringerer Durchfluss, einige Hersteller sind jedoch umgekehrt.
  3. Der interne Kompensator gleicht Druckschwankungen automatisch aus
  4. Sperren Sie die Einstellung, wenn Sie mit dem Fluss zufrieden sind

Wie in der Hydrauliksystemforschung festgestellt, verwenden druckkompensierte Ventile Kompensationsspulen, die einen konstanten Durchfluss aufrechterhalten, indem sie sich automatisch an Druckänderungen anpassen, mit Dämpfungsmechanismen, um ein Pendeln zwischen Pumpe und Ventil zu verhindern.[6]

Nicht kompensierte Ventileinstellung

Diese erfordern eine stärkere Beachtung des Systemdrucks:

  1. Überwachen Sie während der Anpassung sowohl den Durchfluss als auch den Druck
  2. Verwenden Sie die Diagramme des Herstellers, um die Einstellungen mit den Durchflussraten in Beziehung zu setzen
  3. Beachten Sie, dass sich Druckänderungen auf Ihren Durchfluss auswirken
  4. Möglicherweise ist eine Neueinstellung erforderlich, wenn der Systemdruck während des Betriebs schwankt

Häufige Probleme und Lösungen

Problem: Ventil lässt sich nicht reibungslos einstellen

Mögliche Ursachen: Schmutz, Korrosion oder mangelnde Schmierung
Lösung: Verstellmechanismus reinigen und schmieren

Problem: Der Fluss ändert sich ständig (das Driftproblem)

Mögliche Ursachen: Lockere Einstellschraube, verschlissene Komponenten, Systemdruckänderungen
Lösung: Überprüfen Sie noch einmal, ob alle Sicherungsmuttern fest sitzen, ersetzen Sie verschlissene Teile bei Bedarf und erwägen Sie bei instabilen Systemen die Aufrüstung auf druckkompensierte Ventile

Problem: Lauter Betrieb (das schreiende Ventil)

Mögliche Ursachen: Kavitation, turbulente Strömung, Ventilunterdimensionierung
Lösung: Überprüfen Sie, ob das Ventil für Ihre Anwendung richtig dimensioniert ist, reduzieren Sie den Druckabfall oder installieren Sie eine Antikavitationsgarnitur

Problem: Undichtigkeit um das Ventil herum

Vermeiden Sie Systemschäden durch zu hohen Druck
Lösung: Ersetzen Sie die Dichtungen oder das gesamte Ventil, wenn das Gehäuse beschädigt ist

Problem: Langsame Reaktion auf Anpassungen

Mögliche Ursachen: Verstopfte Durchgänge, verschlissene Innenteile
Lösung: Ventil innen reinigen, verschlissene Komponenten ersetzen

Kavitation in Regelventilen verstehen

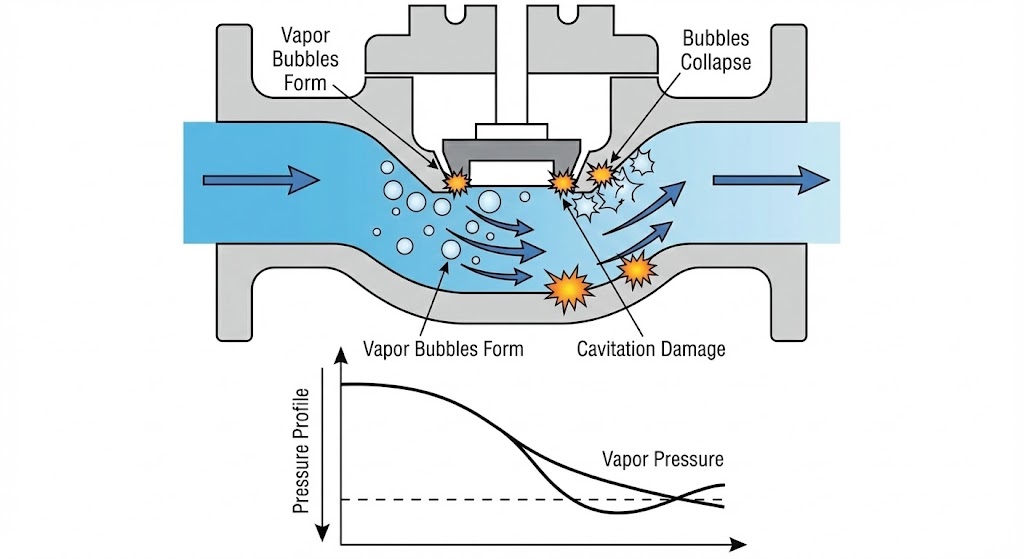

Cavitation in Control Valves

Kavitation ist eines der zerstörerischsten Phänomene bei Regelventilen. Sie tritt auf, wenn der lokale Druck im Ventil unter den Dampfdruck der Flüssigkeit sinkt und es zur Bildung von Dampfblasen kommt. Wenn diese Blasen anschließend in Regionen mit höherem Druck kollabieren, erzeugen sie Stoßwellen, die schwere Schäden an den Ventilinnenteilen verursachen können.[7]

Untersuchungen von Emerson zufolge ist Kavitation durch vier hauptsächliche negative Auswirkungen gekennzeichnet: hohe Geräuschpegel (oft über 110 dB), übermäßige Vibrationen, Materialschäden durch Lochfraß und eine Verschlechterung der Wirksamkeit der Durchflussregelung.[8]Der Schaden erscheint typischerweise als raue, schlackenartige Oberfläche an Ventilkomponenten.

Präventionsstrategien

Die Vermeidung von Kavitation ist für die Langlebigkeit des Ventils von entscheidender Bedeutung. Branchenexperten empfehlen mehrere Ansätze:[9][10]

  • Richtige Ventilgröße:Stellen Sie sicher, dass das Ventil die richtige Größe für die Anwendung hat, um übermäßige Druckabfälle zu vermeiden
  • Druckabfallstufung:Verwenden Sie mehrere Ventile in Reihe oder mehrstufige Innengarniturkonstruktionen, um den Druckabfall allmählich zu verteilen
  • Antikavitationsverkleidung:Installieren Sie spezielle Innengarnituren mit mehreren Strömungswegen, die den Kavitationskoeffizienten (Xfz) erhöhen.
  • Systemdesign:Platzieren Sie Ventile in tieferen Lagen oder in kühleren Bereichen, um den Druck stromabwärts zu erhöhen
  • Materialauswahl:Für Ventilbauteile, die Kavitation ausgesetzt sind, sind gehärtete Werkstoffe zu verwenden

Die Norm IEC 60534-8-4 der International Electrotechnical Commission bietet detaillierte Methoden zur Vorhersage von Kavitation und Geräuschentwicklung in Regelventilen.[11]

Faktoren, die die Ventilleistung beeinflussen

Wenn Sie diese Faktoren verstehen, können Sie bessere Anpassungen vornehmen:

  • Flüssigkeitseigenschaften:Dicke Flüssigkeiten (hohe Viskosität) fließen langsamer als dünne Flüssigkeiten; Temperaturänderungen beeinflussen die Flüssigkeitsdicke; Korrosive Flüssigkeiten erfordern möglicherweise spezielle Ventilmaterialien.
    Untersuchungen zeigen, dass Ventilparameter wie der Kerndurchmesser, die Federsteifigkeit und der Durchmesser des Dämpfungslochs einen erheblichen Einfluss auf die dynamische Strömungsleistung haben.[12]
  • Systemdesign:Rohrgröße und -anordnung beeinflussen den Druckabfall; Die richtige Ventilgröße ist für eine gute Kontrolle von entscheidender Bedeutung. Unterstützung und Ausrichtung verhindern mechanische Belastungen.
  • Betriebsbedingungen:Elemento di chiusura:

Wartungstipps für optimale Leistung

Regelmäßige Wartungsaufgaben:

  • Reinigen Sie das Ventil und die Umgebung monatlich
  • Bei Routineinspektionen auf Undichtigkeiten prüfen
  • Bewegliche Teile gemäß den Empfehlungen des Herstellers schmieren
  • Ersetzen Sie die Filter, um die Flüssigkeit sauber zu halten
  • Kalibrieren Sie die Durchflusseinstellungen jährlich oder wie angegeben

Anzeichen dafür, dass Ihr Ventil Aufmerksamkeit benötigt:

  • ☑ System stabilisieren lassen
  • Inkonsistente Durchflussraten
  • Ungewöhnliche Geräusche während des Betriebs
  • ☑ Leistung dokumentiert
  • Unregelmäßiges Systemverhalten

Praxisnahe Anwendungsszenarien

Fertigungsausrüstung
Das Problem:Die hydraulische Vorschubgeschwindigkeit Ihrer CNC-Maschine ist inkonsistent, was zu einer schlechten Oberflächengüte führt
Die Lösung:Passen Sie das Durchflussregelventil an, um konstante Schnittgeschwindigkeiten aufrechtzuerhalten und so die Produktqualität und Werkzeuglebensdauer zu verbessern


HVAC-Systeme
Das Problem:In manchen Räumen ist es zu heiß, in anderen ist es eiskalt
Die Lösung:Gleichen Sie den Wasserfluss durch die Heiz-/Kühlkreisläufe aus, indem Sie die Zonenregelventile anpassen


Hydraulische Aufzüge und Pressen
Das Problem:Ruckartige Bewegungen oder langsamer Betrieb beeinträchtigen die Produktivität
Die Lösung:Passen Sie die Flusssteuerung genau an, um gleichmäßige, gleichmäßige Geschwindigkeiten zu erreichen, die Ihren Prozessanforderungen entsprechen

Wann Sie einen Fachmann anrufen sollten:
Während viele Ventileinstellungen von Bedienern durchgeführt werden können, rufen Sie einen Fachmann an, wenn: Das Ventil Teil eines kritischen Sicherheitssystems ist, Sie sich über die richtigen Verfahren nicht sicher sind, das System gefährliche Flüssigkeiten verwendet, mehrere Ventile koordinierte Einstellungen erfordern oder Sie bei der Einstellung auf unerwartete Probleme stoßen.

Abschluss

Das richtige Einstellen von Durchflussregelventilen ist eine Fähigkeit, die sich mit der Übung verbessert. Beginnen Sie mit kleinen Anpassungen, priorisieren Sie die Sicherheit und überstürzen Sie den Prozess nicht. Denken Sie daran, dass jedes System anders ist. Was also für eine Anwendung funktioniert, muss für eine andere möglicherweise geändert werden.

Der Schlüssel zum Erfolg liegt darin, Ihren spezifischen Ventiltyp zu verstehen, die richtigen Sicherheitsverfahren und Industriestandards einzuhalten und schrittweise Anpassungen vorzunehmen und gleichzeitig die Systemleistung zu überwachen. Mit Geduld und Liebe zum Detail können Sie die Leistung Ihres Systems optimieren und die Lebensdauer Ihrer Geräte verlängern.

Halten Sie dieses Handbuch zum Nachschlagen griffbereit und zögern Sie nicht, im Handbuch Ihres Systems nachzuschlagen oder sich an einen Fachmann zu wenden, wenn Sie sich bei einem Verfahren unsicher sind. Die richtige Ventileinstellung ist eine Investition in die Zuverlässigkeit und Effizienz Ihres Systems.

Kurzreferenz-Checkliste

Vor dem Start:

  • ☑ Anlage heruntergefahren und drucklos gemacht
  • ☑ Sicherheitsausrüstung eingeschaltet
  • ☑ Werkzeuge gesammelt
  • ☑ Zieldurchfluss ermittelt

Während der Anpassung:

  • ☑ Nur kleine inkrementelle Änderungen
  • ☑ Durchfluss und Druck überwachen
  • ☑ System stabilisieren lassen
  • ☑ Einstellungen aufzeichnen

Nach der Anpassung:

  • ☑ Einstellungen gesperrt
  • ☑ System unter normalen Bedingungen getestet
  • ☑ Leistung dokumentiert
  • ☑ Wartung geplant

Denken Sie daran: Wenden Sie sich im Zweifelsfall an einen erfahrenen Techniker oder den Ventilhersteller, um eine spezifische Anleitung für Ihr System zu erhalten. Beachten Sie immer die geltenden ANSI-, ISA- und ISO-Normen für Ihren spezifischen Ventiltyp und Ihre Anwendung.

Referenzen

  1. Internationale Gesellschaft für Automatisierung (ISA). ISA 75.05.01-2016: Regelventil-Terminologie.
  2. Untersuchung der dynamischen Eigenschaften eines neuen hydraulischen Hochdruckwasser-Durchflussregelventils. Maschinen, 2024.
  3. Ventilnormen – American National Standards Institute (ANSI), International Organization for Standardization (ISO) und International Society of Automation (ISA).
  4. ISA-75-Normenreihe für Regelventile. Internationale Gesellschaft für Automatisierung.
  5. Digitale Hydraulikventile: Fortschritte in der Forschung, Helion, 2024,
  6. Hydraulisches Durchflussregelventil mit Entlastung – Bedienungsanleitung. Delavan Fluid Power.
  7. Kavitation in Regelventilen – Technischer Überblick. CLA-VAL, 2020.
  8. Kavitation in Regelventilen. Automatisierungslösungen von Emerson.
  9. Kavitation und Lärmschutz bei Regelventilen. Valin Corporation.
  10. So verhindern Sie Kavitation in AbsperrklappenBei Routineinspektionen auf Undichtigkeiten prüfen
  11. Baumann, H.D. & Monsen, J.F. „Verhindern Sie, dass Kavitation Ihre Steuerventilgarnituren zerstört.“ Valve World Magazine, 2018. Verweis auf IEC-Standard 60534-8-4.
  12. Der interne Kompensator gleicht Druckschwankungen automatisch aus. Wissenschaftliche Berichte, 2023.


Ähnliche Neuigkeiten
Hinterlassen Sie mir eine Nachricht
X
We use cookies to offer you a better browsing experience, analyze site traffic and personalize content. By using this site, you agree to our use of cookies. Privacy Policy
Reject Accept
