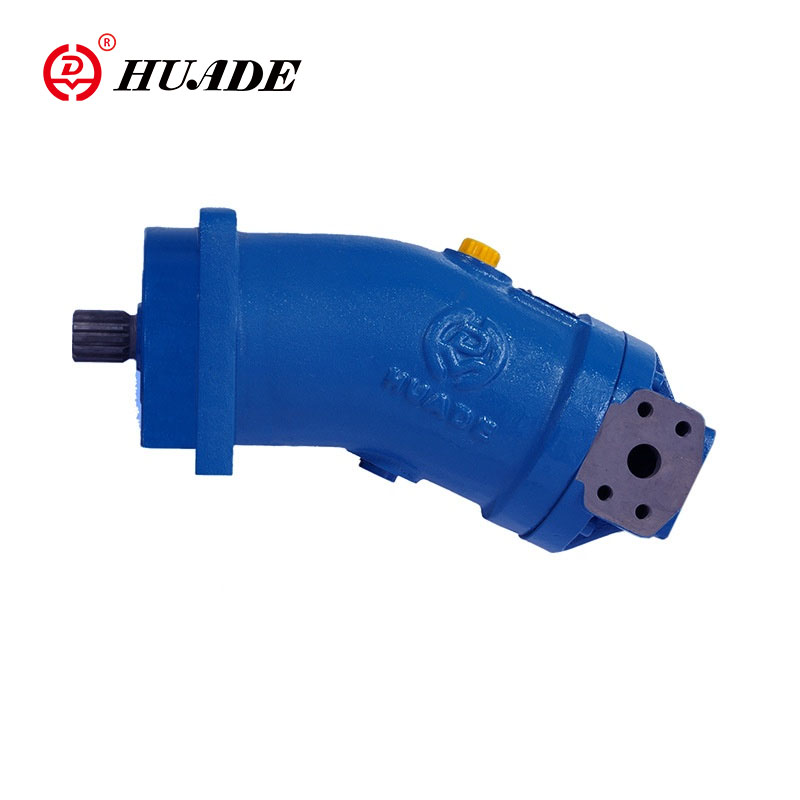

Axialkolbenfeste Pumpe/Motor A2F

Axialkolbenfeste Pumpe/Motor A2F A2F kann entweder als Motorpumpe in hydrostatischen Treibern in offenem oder geschlossenem Schaltkreis verwendet werden. Es handelt sich um eine axiale Kolbeneinheit des Bogenachse -Designs mit fester Verschiebung. Bei Bedienung als Pumpe ist der Fluss der A2F -Pumpe proportional zur Antriebsgeschwindigkeit und -verschiebung. Wenn Sie als Motor betrieben werden, ist die Ausgangsgeschwindigkeit des A2F -Motors proportional zum Fegervolumen und umgekehrt proportional zur Verschiebung. Das Ausgangsdrehmoment nimmt mit dem Druckabfall zwischen den hohen und niedrigen Druckseiten zu.

Produktparameter des axialen Kolben -Fixpumpe/Motors A2F

• Größe: 10-500
• Spitzendruck: bis zu 40 mPa
• Schaltung: Für den offenen oder geschlossenen Stromkreis.
• Design: Axial Tapered Kolben, gebogene Achsendesign

▶Einlassbetriebdruck

◆Pumpee

Mindestdruck an den Häfen a oder b

P_ABS------ 0,08 mA

In geschlossenen Schaltungen muss der Vorschubdruck je nach Pumpengeschwindigkeit und Viskositäthydraulikflüssigkeit zwischen 0,2 MPa und 0,6 MPa liegen

◆Motor

Druck am Port A oder B

Nenndruck PN = 35 mPa

Spitzendruck p_Max= 40 mPa

Die Summe des Drucks an den Häfen A und B darf 70 MPa nicht überschreiten (individueller Druck auf beiden Seiten max. 40 mPa)

▶Outlet -Betriebsdruck

◆Pumpee

Nenndruck --- p_N= 35mpa

Spitzendruck ----- p_Max= 40 mPa

Falldruck

▶Maximal zulässiger Falldruck (am Port T)

PABs ---- 0,2mpa

▶ Öltemperaturbereich

t_min---- -25 ℃

t_Max--- +80 ℃

▶Viscosity Range

V_min---- (für Shortperioden) 10 mm²/S

V_Max---(for short periods)1000mm²/S

▶ Optimale Betriebsviskosität

V_opt--- 16-36 mm²/S

Produktmerkmal und Anwendung von Axialkolben Festpumpe/Motor A2F

Merkmale

▶ Hochleistungs-Rotationsgruppe mit gut geprobtem kugelförmigen Kontrollbereich mit den Vorteilen: Selbstzentrinieren Sie eine geringe periphere Geschwindigkeit, hohe Effizienz.

▶ Robustes Rolllager erträgt eine lange Lebensdauer.

▶ Antriebswelle, die eine radiale Belastung einnehmen kann.

▶ ISO -Montageflansch, gleichmäßig für feste Verschiebung.

▶ Pumpen/Motoren und variable Motoren aus Größe 55.

▶ kann in Verbindung mit feuerresistenten Flüssigkeiten verwendet werden.

▶ Erzeugung niedriger Geräusche.

Anwendung

Axialkolbenfeste Pumpe/Motor A2F wird häufig für technische Maschinen, Kohlemaschinen, landwirtschaftliche Maschinen, metallurgische Geräte, Werkzeugmaschinen usw. eingesetzt.
