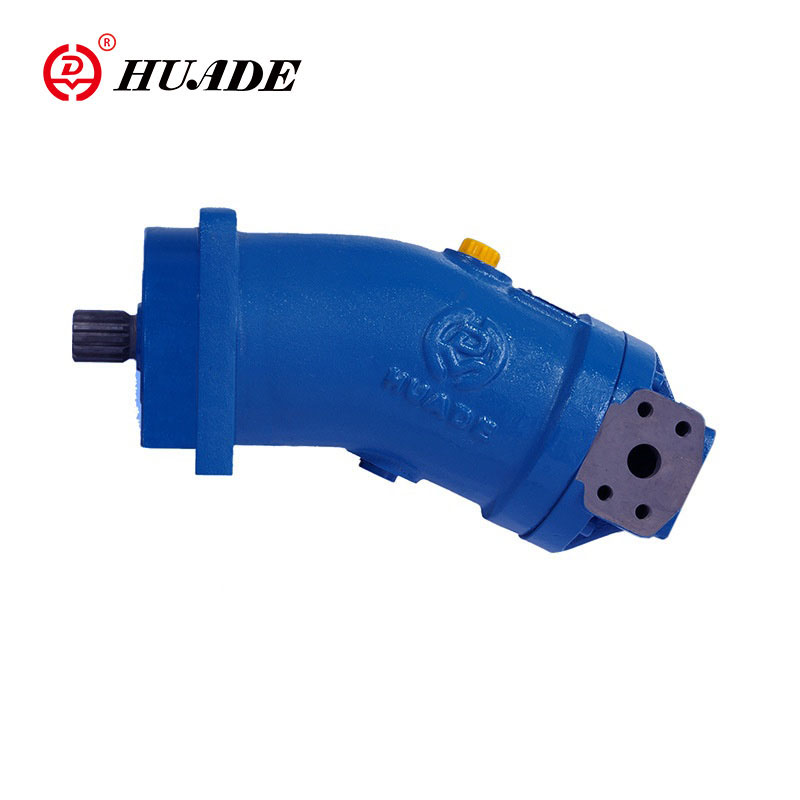

Axialkolben-Festpumpe A2FO

Die Festpumpe A2FO der Marke Huade ist für hydrostatische Antriebe im offenen Kreislauf geeignet. Basierend auf dem Konzept der Energieeinsparung und des Umweltschutzes arbeitet Huade Hydraulic hart daran, umweltfreundliche Axialkolben-Festpumpen anzubieten. Die Pumpen der A2FO-Serie zeichnen sich durch geringe Größe, hohe Effizienz und Energieeinsparung aus und sind somit eine ideale Wahl für den Kunden.

Produktparameter der Axialkolben-Festpumpe A2FO

■Wellendichtung...Zulässige Druckbelastung

▶Die Lebensdauer der Wellendichtung wird von der Drehzahl der Axialkolbeneinheit und dem Leckflüssigkeitsdruck (Gehäusedruck) beeinflusst.

▶Der mittlere Differenzdruck von 2 bar zwischen Gehäuse- und Umgebungsdruck darf bei normaler Betriebstemperatur nicht dauerhaft überschritten werden.

▶Für einen höheren Differenzdruck bei reduzierter Drehzahl siehe Diagramm.

Kurzzeitige Druckspitzen (t < 0,1 s) bis 10 bar sind zulässig. Mit zunehmender Häufigkeit von Druckspitzen nimmt die Lebensdauer der Wellendichtung ab.

▶Der Gehäusedruck muss gleich oder höher als der Umgebungsdruck sein.

■Statische Eigenschaft

♦Größen 10 bis 200

♦Größen 250 bis 500

NOTIZ:Die Werte gelten für einen Umgebungsdruck Pabs = 1 bar

■Temperaturbereich

▶Die FKM-Wellendichtung kann für Leckflüssigkeitstemperaturen von -25℃ bis +115℃ verwendet werden

▶Für Anwendungsfälle unter -25 °C ist eine NBR-Wellendichtung erforderlich (zulässiger Temperaturbereich: -40 °C bis +90 °C). Bei Bestellung NBR-Wellendichtring im Klartext angeben. Bitte kontaktieren Sie uns.

■Durchflussrichtung

■Langlebiges Lager

▶Größen 250~500

▶Für lange Lebensdauer und Einsatz mit HF-Hydraulikflüssigkeiten. Identische Außenabmessungen wie Motor mit Standardlagern. Eine nachträgliche Umrüstung auf langlebige Lager ist möglich.

▶Lager- und Gehäusespülung über Anschluss U wird empfohlen.

▶Spülfluss...empfohlen

Häfen	Hafen für	Diagramm
A, B	Arbeitshafen
S	Sauganschluss
T	Abflussanschluss
U (Größen 250~500)	Spülanschluss

Produktmerkmale und Anwendung der Axialkolben-Festpumpe A2FO

Größen 5~500 Serie 6 Nenndruck 400 bar Maximaldruck 450 bar

Merkmale:

▶ Starrpumpe mit Axialkegelkolben-Rotationsgruppe in Schrägachsenbauweise, für hydrostatische Antriebe im offenen Kreislauf

▶ Für den Einsatz in mobilen und stationären Anwendungen ist der Durchfluss proportional zur Antriebsgeschwindigkeit und zum Schluckvolumen

▶ Die Lager der Antriebswelle sind auf die in diesen Bereichen üblichen Anforderungen an die Lagerlebensdauer ausgelegt

▶ Hohe Leistungsdichte, kleine Abmessungen, hoher Gesamtwirkungsgrad, wirtschaftliche Bauweise, einteiliger Kegelkolben mit Kolbenringen zur Abdichtung

Anwendung:

Die Axialkolben-Festpumpe A2FO eignet sich für mobile Maschinen oder Industriebereiche.
