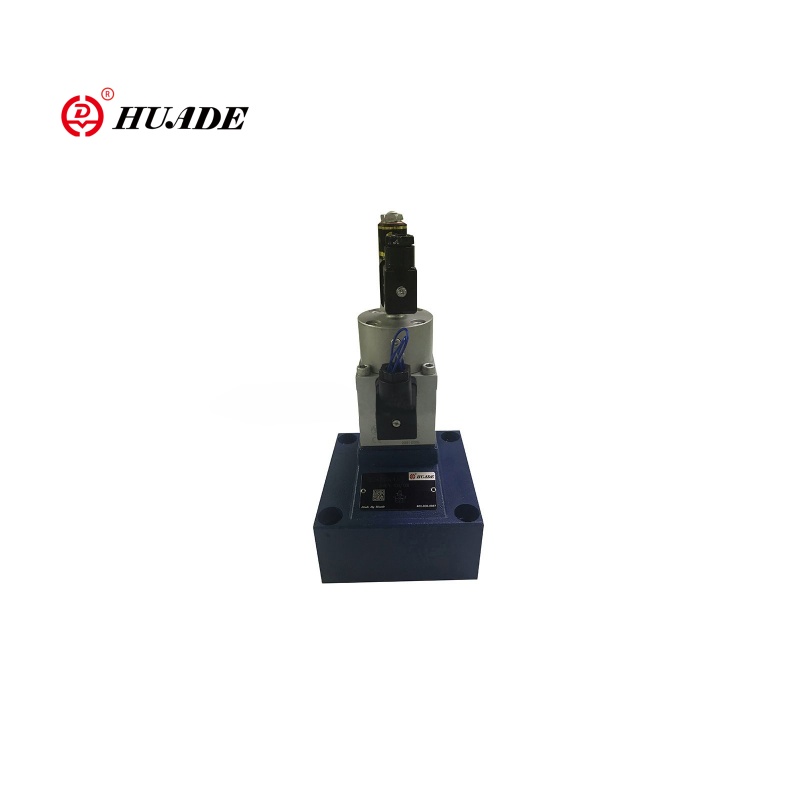

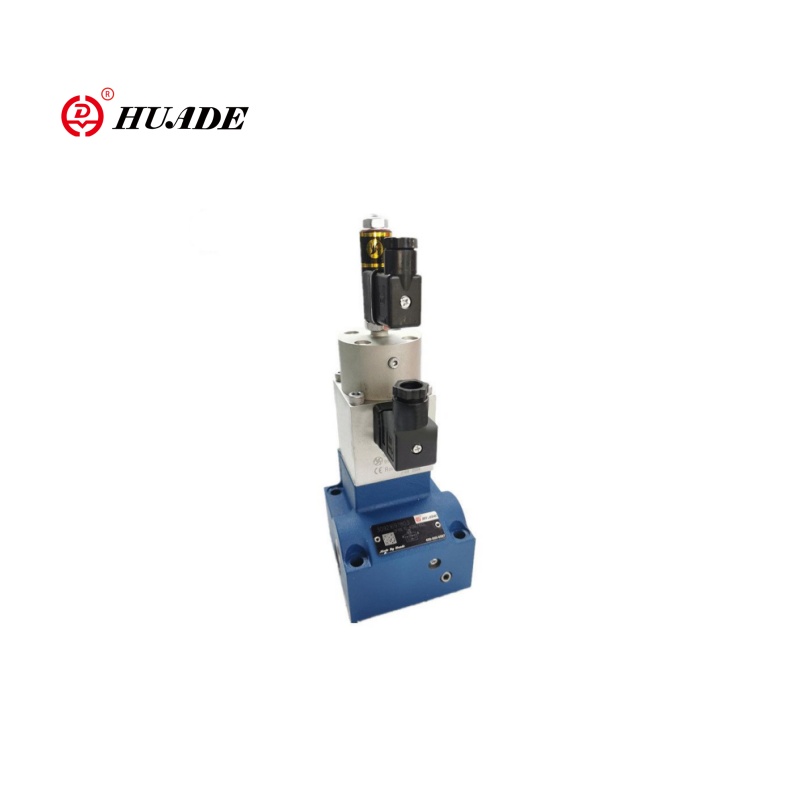

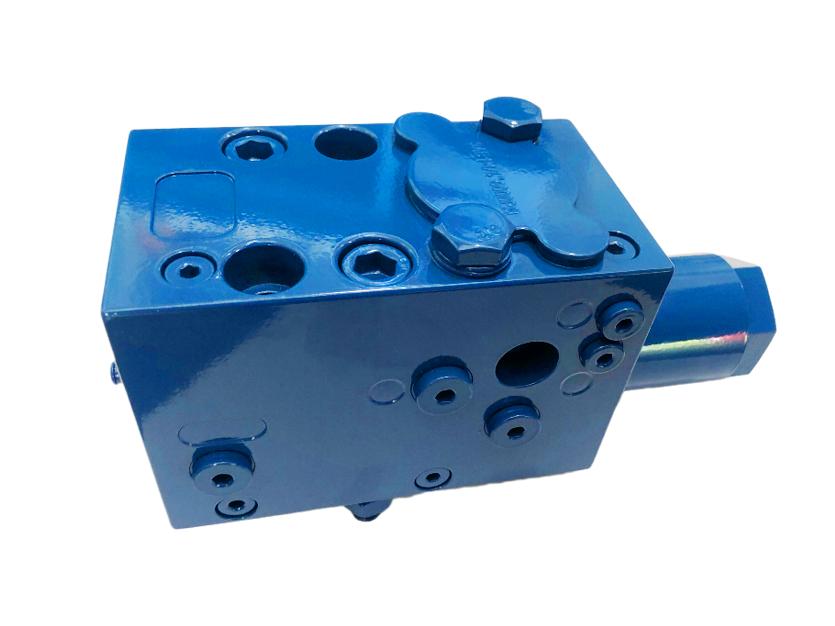

Proportionaler Durchflussregelventil 2FRE10

Das 2FRE10-Zwei-Wege-Proportionalflussregelventil ist ein Durchflussregelventil für hydraulische Systeme mit einer proportionalen Regulierungsfunktion. Valve 2Fre10 eignet sich für Szenarien, in denen die Geschwindigkeit der Aktuatoren (wie hydraulische Zylinder oder Motoren) genau kontrolliert werden muss. Das proportionale Durchflussventil 2FRE10 passt die Ventilöffnung kontinuierlich durch Eingabe von elektrischen Signalen (wie 0 ~ 10 V oder 4 ~ 20 mA) ein, um eine schrittlose Durchflussrateänderung zu erreichen. Es ist einfach zu installieren und wird häufig in Kombination mit anderen Druckventilen (wie Druckkompensatoren) verwendet, um die Systemstabilität zu verbessern.

Produktparameter des proportionalen Durchflussregelventils 2fre10

Hydraulik
Betriebsdruck (MPA)	31.5
Mindestdruckdifferential (MPA)	Größe 10	Größe 16
	0,3 ~ 0,8	0,6 ~ 1
Druckflüssigkeit	Mineralöl (für NBR Seal), Phosphatester (für FPM -Dichtung)
Viskositätsbereich (mm2/S)	2,8 bis 380
Druckflüssigkeitstemperaturbereich (℃）	-20 bis +70
Hysterese (%)	＜ ± 1QMAX
Wiederholbarkeit (%)	＜ 1 Qmax
Probenverbreitung (%)	＜ ± 2
Installation	optional
Gewicht (kg)	6	8.3
Elektrisch
Spannungstyp	DC 24V
Spulenwiderstand von Magnet (ω)	Kaltwert bei 20 ℃ 10, maximaler warmer Wert 13.9
Max. Macht (VA)	50
Induktivität (MH)	6 bis 8
Oszillatorfrequenz (KHz)	2.5
VT-5010S30-Isolationsbedarf IP65	IP65

Merkmale:Produktmerkmal und Anwendung des proportionalen Durchflussregelventils 2FRE10

▶ Ventil mit einem Druckkompensator für Druckausgleichskontrolle eines Flusses

▶ Betätigung über einen proportionalen Magnet

▶ Mit elektrischer Position Feedback der Steueröffnung

▶ Die Positionswandlerspule kann axial bewegt werden, wodurch die Nullpunkteinstellung der Steueröffnung einfach ist, ohne die Elektronik zu berühren (Elektrik-Hydraulik)

▶ Minimale Probenvariation von Ventil und elektrischer Verstärker VT 5004 (separate Reihenfolge)

Anwendung:

Das Zwei-Wege-Proportionalfluss-Steuerventil 2FRE10 wird häufig in industriellen Hydrauliksystemen und technischen Maschinen verwendet. Das Ventil 2FRE10 passt die Geschwindigkeit von Hydraulikzylindern oder Motoren in Bagger, Kranen, Gabelstapeln und anderen Geräten ein, um eine reibungslose Bewegung und eine optimierte Effizienz zu erzielen.

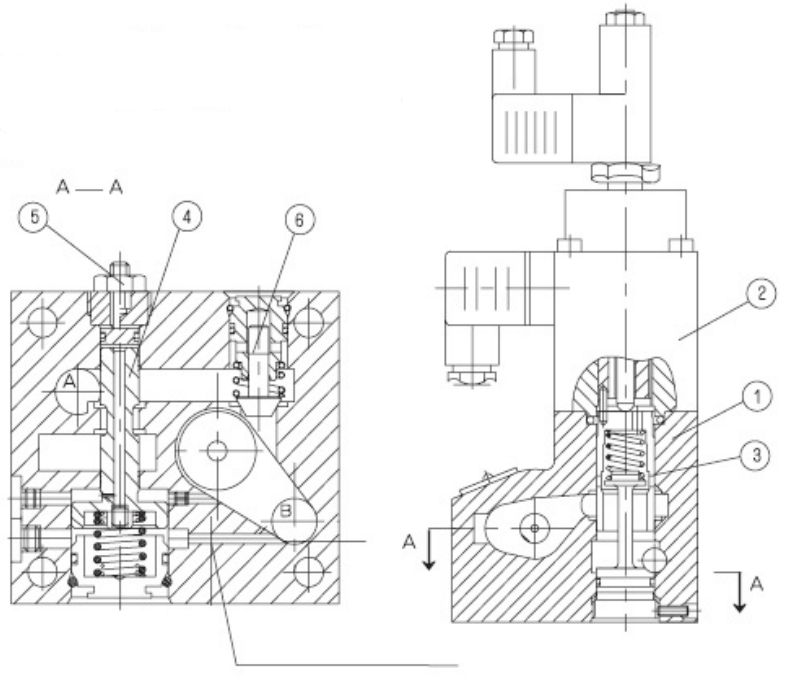

Funktion und Abschnitt des proportionalen Durchflussregelventils 2fre10

Die Typ 2Fre .. Proportional Durchflussregelventile haben eine 2-Wege-Funktion. Sie können von einem angelegten elektrischen Befehlswert einen Fluss regulieren, der Druck und eine große Temperatur kompensiert ist.

Grundsätzlich umfassen sie den Gehäuse (1), proportionaler Magnet mit induktivem Positionswandler (2), Messöffnung (3), Druckkompensator (4), Schlaganfallbegrenzer (5) sowie ein optionales Scheckventil (6).

Die Einstellung des Flusses wird am Befehlswert -Potentiometer bestimmt (0 bis 100 %). Der angelegte Befehlswert verursacht sowohl den Verstärker als auch den proportionalen Magneten, die Einstellung der Messöffnung (3). Die Position der Messöffnung (3) wird durch den Positionswandler erhalten. Alle Abweichungen vom Befehlswert werden durch die Position der Position Feedback konstruiert.

Der Druckkompensator (4) hält den Druckabfall bei der Messöffnung (3) bei einem konstanten Wert. Der Fluss ist daher Druck kompensiert.

Die kleine Temperaturdrift wird aufgrund der Auslegung der Messöffnung erreicht. Bei einem Befehlswert von 0 % wird die Messöffnung geschlossen.

Im Falle eines Stromverlusts oder eines Kabelbruchs an der Position des Wandlers schließt die Messöffnung. Von einem Befehlswert von 0 % ist ein springfreier Start möglich. Über zwei Rampen innerhalb des elektrischen Verstärkers ist es möglich, das Öffnen und Schließen der Messöffnung zu verzögern.

Über das Scheckventil (6) ist ein freier Fluss von B nach A möglich möglich

Strcture of Proportionaler Durchflussregelventil 2FRE10

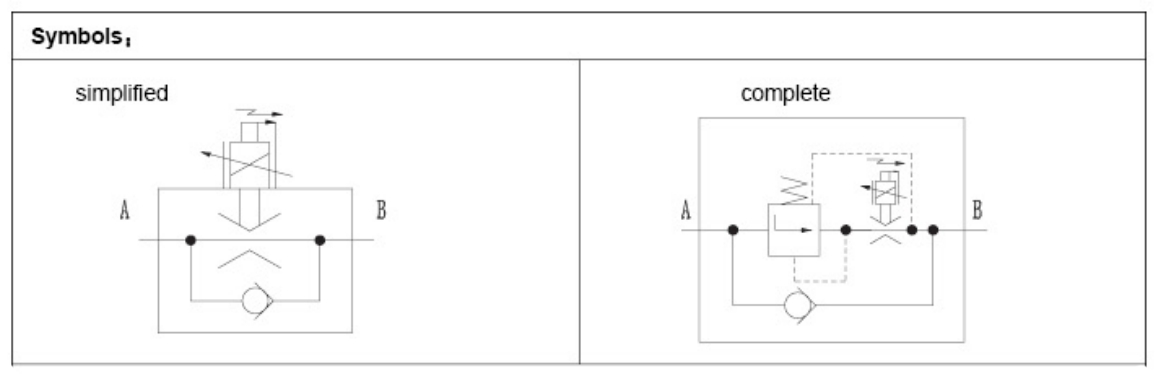

Symbole des proportionalen Durchflussregelventils 2fre10
