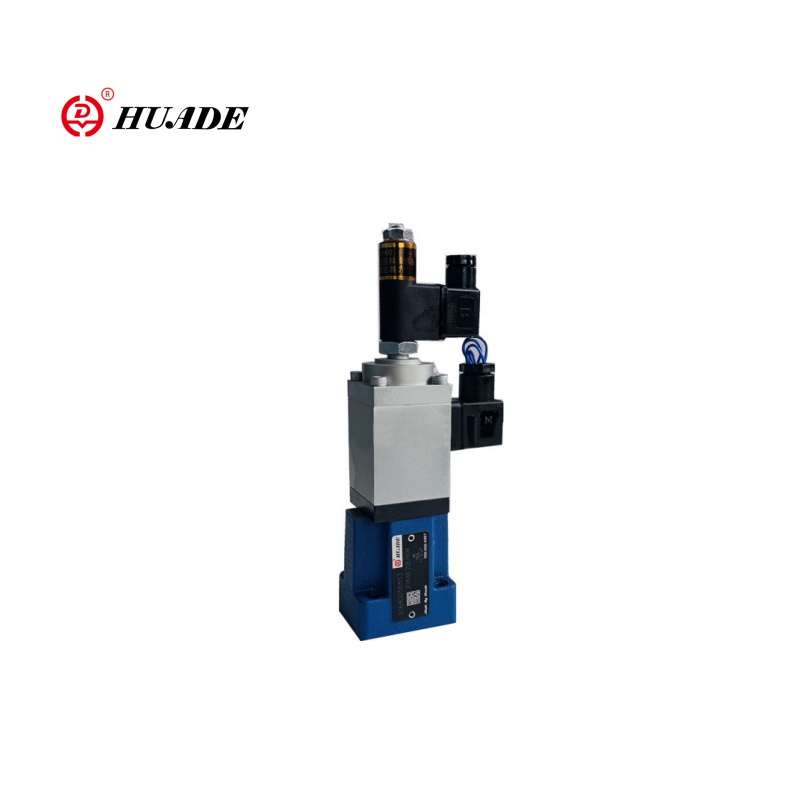

Proportionaler Durchflussregelventil 2FRE6

Proportionales Durchflussregelventil 2FRE6 steuert die Durchflussrate schrittweise durch 0 ~ 10 V / 4 ~ 20 mA Signal, um eine präzise Geschwindigkeitsregulation zu erreichen. 2FRE6 Proportionalventil hat eine Druckkompensationsfunktion, die sicherstellen kann, dass die Durchflussrate nicht durch Lastdruckschwankungen beeinflusst wird und eine stabile Durchflussrate beibehält. Dieses 2FRE6 -Ventil eignet sich für hydraulische Systeme mit begrenztem Raum und für Anforderungen an dynamische Durchflussregulierung.

Produktparameter des proportionalen Durchflussregelventils 2Fre6

Hydraulik
Hysterese	＜ ± 1%Qmax
Wiederholbarkeit	＜ 1%Qmax
Kontaminationsgrad (μm)	≤ 20
Druckflüssigkeit	Mineralöl (für NBR Seal), Phosphatester (für FPM -Dichtung)
Viskositätsbereich (mm2/S)	2,8 bis 380
Druckflüssigkeitstemperaturbereich (℃）	-20 ~+70
Installation	optional
Elektrisch
Spannungstyp	DC
Spulenwiderstand von Magnet (ω)	Kaltwert bei 20 ℃ 5,4, maximaler warmer Wert 8.2
Max. Macht (VA)	50
Induktivität (MH)	6 bis 8
Oszillatorfrequenz (KHz)	2.5

Produktmerkmal und Anwendung des proportionalen Durchflussregelventils 2FRE6

Merkmale:

▶ Ventil mit einem Druckkompensator für die Druckkompensierung eines Flusses

▶ Betätigung über einen proportionalen Magnet

▶ Mit elektrischer Position Feedback der Steueröffnung

▶ Die Positionswandlerspule kann axial bewegt werden, wodurch die Nullpunkteinstellung der Steueröffnung einfach ist, ohne die Elektronik zu berühren (Elektrik-Hydraulik)

▶ Flusssteuerung ist in beiden Richtungen möglich, indem eine Gleichrichter -Sandwichplatte verwendet wird

Anwendung:

Zwei-Wege-Proportional-Durchfluss-Steuerventil 2FRE6 wird häufig in Industrieautomations- und Werkzeugmaschinen, Bagger/Ladern und anderen technischen Maschinen, Metallurgie und schweren Geräten, Testausrüstung und Labors usw. verwendet.

 Funktion und Abschnitt des proportionalen Durchflussregelventils 2Fre6

Die Typ-2-FRE ... Proportional Flow Control Ventile haben eine 2-Wege-Funktion. Sie können von einem angelegten elektrischen Befehlswert regulieren, der Druck und Temperatur kompensiert ist.

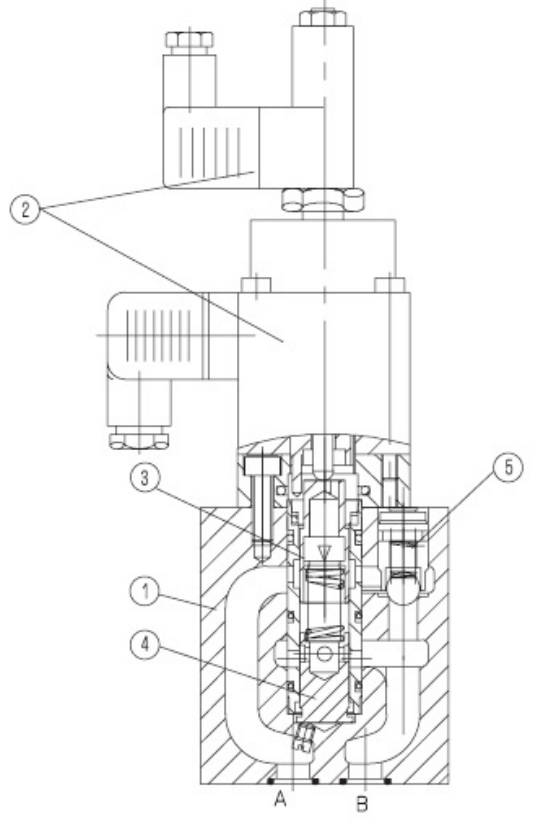

Grundsätzlich bestehen sie aus dem Gehäuse (1), einem proportionalen Magneten mit induktivem Positionswandler (2), der Messung der Öffnung (3), des Druckkompensators (4) sowie des optionalen Scheckventils (5).

Proportionaler Durchflussregelventil 2fre 6 B

Die Einstellung des Flusses wird am Befehlswert -Potentiometer bestimmt (0 bis 100 %). Der angewendete Befehlswert passt sowohl den Verstärker als auch den proportionalen Magnet der Messöffnung (3) ein. Die Position der Messöffnung (3) wird durch den induktiven Positionswandler erhalten. Alle Abweichungen vom Befehlswert werden durch die Rückkopplungsregelung kompensiert.

Der Druckkompensator (4) hält den Druckabfall bei der Messöffnung (3) bei einem konstanten Wert. Der Fluss ist daher belastet kompensiert.

Die kleine Temperaturdrift wird aufgrund der Auslegung der Messöffnung erreicht.

Bei einem Befehlswert von 0 % wird die Messöffnung geschlossen.

Im Falle eines Stromverlusts oder eines Kabelbruchs an der Position des Wandlers schließt die Messöffnung.

Von einem Befehlswert von 0 % ist ein springfreier Start möglich. Über zwei Rampen innerhalb des elektrischen Verstärkers ist es möglich, das Öffnen und Schließen der Messung B zu verzögern

Öffnung.

Über das Scheckventil (5) ist ein freier Fluss von B nach A möglich möglich

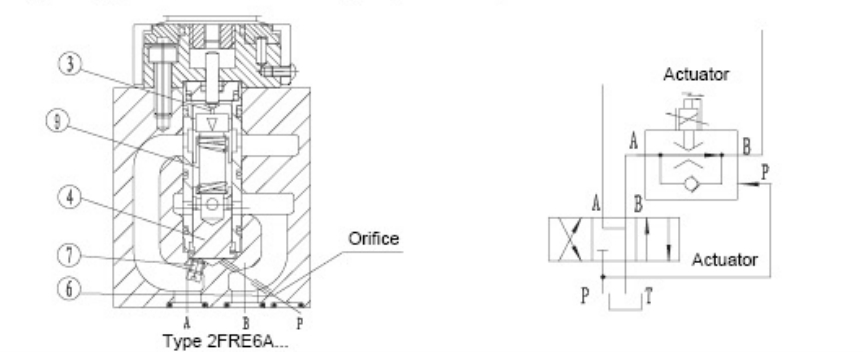

Proportionaler Durchflussregelventil Typ 2fre 6 A:

Die Funktion dieses Ventils ist im Prinzip gleich wie Ventiltyp 2fre 6 B:

Um den Startsprung zu unterdrücken, wenn die Messöffnung (3) (Befehlswert> 0%) geöffnet ist, wird der Druckkompensator (4) über Port P (6) geschlossen. Die interne Verbindung (7) zwischen Port A und dem Druckkompensator (4) ist angeschlossen. Über den externen Anschluss p (6) der Druck in Port P, bevor das Richtventil (8) auf den Druckkompensator (4) wirkt und ihn gegen die Federkraft (9) in der geschlossenen Position hält. Wenn das Richtventil (8) von P nach B umgeschaltet ist, bewegt sich der Druckkompensator (4) von der geschlossenen Position aus

in die regulierende Position und der Startsprung wird dadurch vermieden.

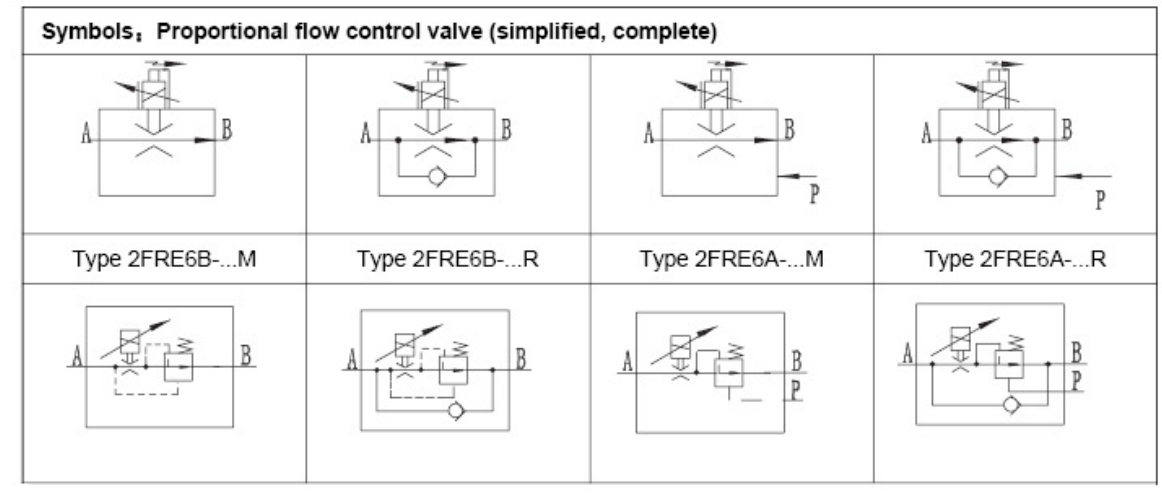

Symbole des proportionalen Durchflussregelventils 2Fre6
