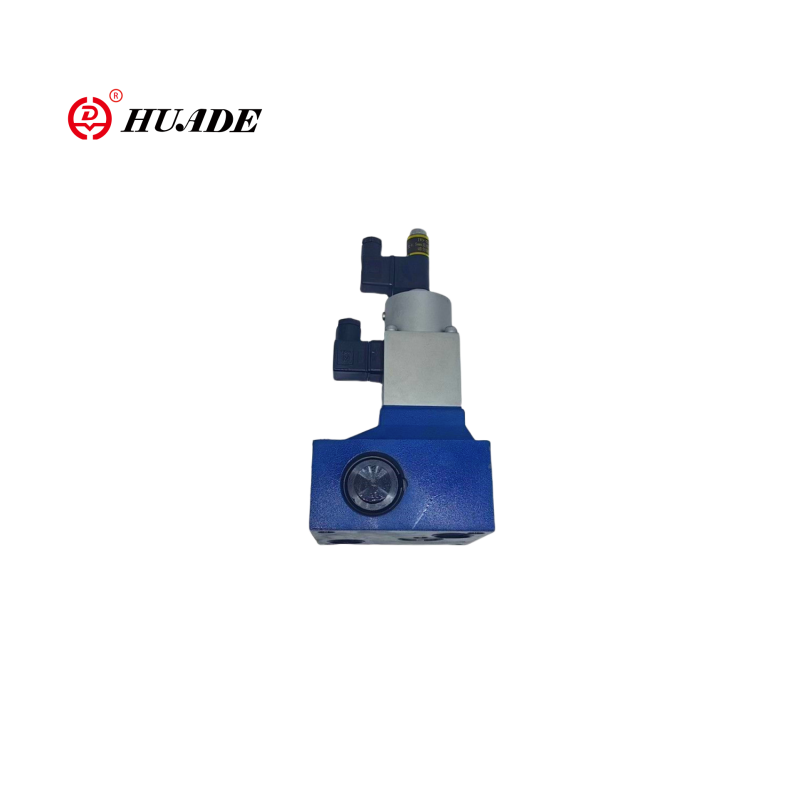

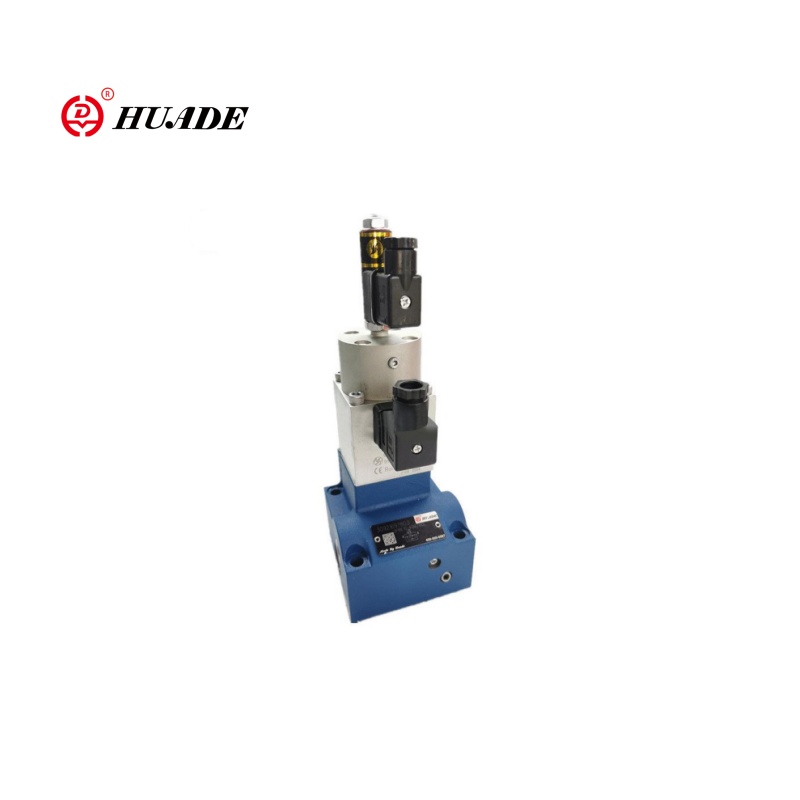

Proportionaler Durchflussregelventil 2FRE16

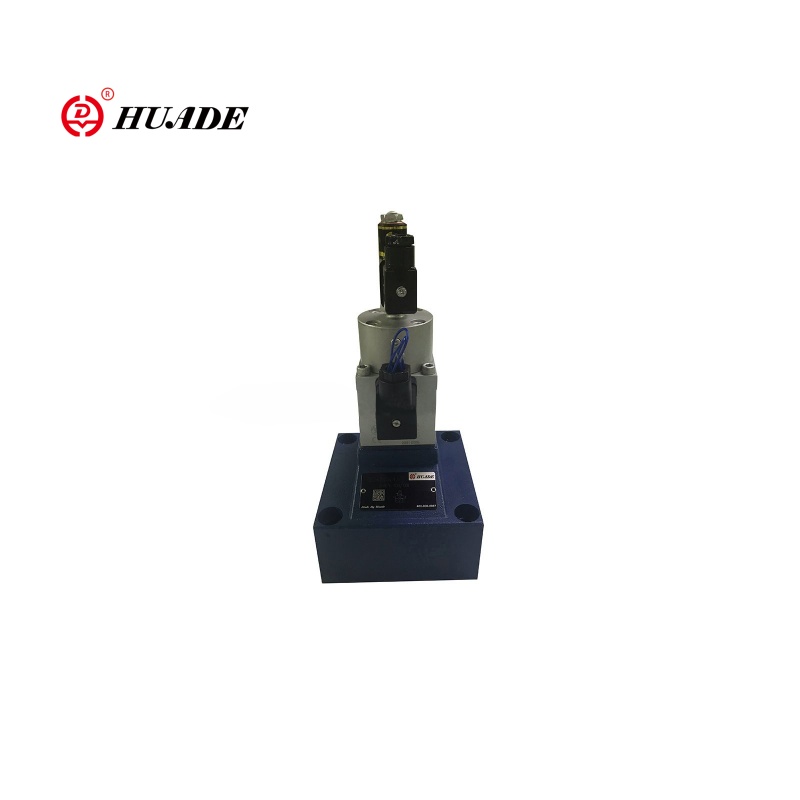

Das 2FRE16 2-Wege proportionaler Durchflussregelventil ist ein proportionales Durchflussregelventil mit hoher Leistung, das für Anwendungen geeignet ist, bei denen die Geschwindigkeit der hydraulischen Aktuatoren (Zylinder oder Motoren) genau angepasst werden muss. Im Vergleich zu Proportionalventil 2FRE10 hat das Ventil 2FRE16 einen größeren Durchmesser, was einen höheren Durchflussbereich ermöglicht. Und Proportionalventil 2Fre16 eignet sich für höhere Stromversorgungshydrauliksysteme.

Produktparameter des proportionalen Durchflussregelventils 2Fre16

Hydraulik
Betriebsdruck (MPA)	31.5
Mindestdruckdifferential (MPA)	Größe 10	Größe 16
	0,3 ~ 0,8	0,6 ~ 1
Druckflüssigkeit	Mineralöl (für NBR Seal), Phosphatester (für FPM -Dichtung)
Viskositätsbereich (mm2/S)	2,8 bis 380
Druckflüssigkeitstemperaturbereich (℃）	-20 bis +70
Hysterese (%)	＜ ± 1QMAX
Wiederholbarkeit (%)	＜ 1 Qmax
Probenverbreitung (%)	＜ ± 2
Installation	optional
Gewicht (kg)	6	8.3
Elektrisch
Spannungstyp	DC 24V
Spulenwiderstand von Magnet (ω)	Kaltwert bei 20 ℃ 10, maximaler warmer Wert 13.9
Max. Macht (VA)	50
Induktivität (MH)	6 bis 8
Oszillatorfrequenz (KHz)	2.5
VT-5010S30-Isolationsbedarf IP65	IP65

Merkmale:Produktmerkmal und Anwendung des proportionalen Durchflussregelventils 2Fre16

▶ Ventil mit einem Druckkompensator für Druckausgleichskontrolle eines Flusses

▶ Betätigung über einen proportionalen Magnet

▶ Mit elektrischer Position Feedback der Steueröffnung

▶ Die Positionswandlerspule kann axial bewegt werden, wodurch die Nullpunkteinstellung der Steueröffnung einfach ist, ohne die Elektronik zu berühren (Elektrik-Hydraulik)

▶ Minimale Probenvariation von Ventil und elektrischer Verstärker VT 5004 (separate Reihenfolge)

Anwendung:

Das proportionale Durchflussregelventil 2FRE16 wird in starkem industriellem Hydrauliksystem, technischen Maschinen und mobilen Hydraulik-, Metallurgie- und Bergbaugeräten häufig eingesetzt.

Typische Systembeispiele: Baggerschaufelsteuerungskreislauf

SPS → Proportionalverstärker → 2Fre16 → Hydraulikzylinder

                    ↑

 Drucksensor (Feedback für geschlossene Schleife)

Durch das Einstellen des elektrischen Eingangssignals kann die Eimerbewegung reibungslos beschleunigt/verlangsamt werden, um einen hydraulischen Schock zu vermeiden.

Funktion und Abschnitt des proportionalen Durchflussregelventils 2Fre16

Die Typ 2Fre .. Proportional Durchflussregelventile haben eine 2-Wege-Funktion. Sie können von einem angelegten elektrischen Befehlswert einen Fluss regulieren, der Druck und eine große Temperatur kompensiert ist.

Grundsätzlich umfassen sie den Gehäuse (1), proportionaler Magnet mit induktivem Positionswandler (2), Messöffnung (3), Druckkompensator (4), Schlaganfallbegrenzer (5) sowie ein optionales Scheckventil (6).

Die Einstellung des Flusses wird am Befehlswert -Potentiometer bestimmt (0 bis 100 %). Der angelegte Befehlswert verursacht sowohl den Verstärker als auch den proportionalen Magneten, die Einstellung der Messöffnung (3). Die Position der Messöffnung (3) wird durch den Positionswandler erhalten. Alle Abweichungen vom Befehlswert werden durch die Position der Position Feedback konstruiert.

Der Druckkompensator (4) hält den Druckabfall bei der Messöffnung (3) bei einem konstanten Wert. Der Fluss ist daher Druck kompensiert.

Die kleine Temperaturdrift wird aufgrund der Auslegung der Messöffnung erreicht. Bei einem Befehlswert von 0 % wird die Messöffnung geschlossen.

Im Falle eines Stromverlusts oder eines Kabelbruchs an der Position des Wandlers schließt die Messöffnung. Von einem Befehlswert von 0 % ist ein springfreier Start möglich. Über zwei Rampen innerhalb des elektrischen Verstärkers ist es möglich, das Öffnen und Schließen der Messöffnung zu verzögern.

Über das Scheckventil (6) ist ein freier Fluss von B nach A möglich möglich

Strcture of Proportionaler Durchflussregelventil 2FRE16

Symbole des proportionalen Durchflussregelventils 2Fre16
