Wenn Sie durch eine Fabrikhalle gehen oder schwere Maschinen inspizieren, sehen Sie die sichtbaren Teile komplexer Hydrauliksysteme. Doch im Inneren dieser Maschinen verbergen sich Komponenten, die dafür sorgen, dass alles reibungslos funktioniert. Das Wegeventil WMU ist eine dieser kritischen Komponenten, die die Hydraulikflüssigkeit leise so leitet, dass die Zylinder genau dann ausfahren, einfahren und anhalten, wenn es nötig ist.
Wenn Sie als Ingenieur Komponenten für eine neue Maschine auswählen, als Wartungstechniker ein hartnäckiges Hydraulikproblem beheben oder als Einkaufsmanager versuchen, Qualität und Kosten in Einklang zu bringen, kann Ihnen das Verständnis des WMU-Wegeventils Zeit, Geld und Kopfschmerzen ersparen. In diesem Ratgeber finden Sie alles, was Sie über dieses Arbeitstierventil wissen müssen, in einfachen Worten.
Was das WMU-Wegeventil anders macht
Das Wegeventil WMU gehört zu einer Familie von Hydraulikventilen, die steuern, wohin Flüssigkeiten in einem System fließen. Betrachten Sie es als einen Verkehrsleiter für Hydrauliköl. Wenn ein Stellantrieb ausgefahren werden muss, öffnet das Ventil bestimmte Wege. Wenn es eingefahren werden muss, schaltet das Ventil auf verschiedene Wege. Dies erreicht das WMU durch mechanische Betätigung, was es von elektrisch gesteuerten Ventilen unterscheidet.
Die Bezeichnung „WMU“ verrät Ihnen etwas Wichtiges über die Funktionsweise dieses Ventils. Das „W“ steht für Weg oder Richtung und gibt an, dass es die Strömungsrichtung steuert. Das „M“ signalisiert mechanische Betätigung, was bedeutet, dass die Betätigung durch physische Bewegung und nicht durch elektrische Signale erfolgt. Das „U“ erscheint häufig neben „R“ (wie in WMU/R), um den Betrieb des Rollenkolbens anzuzeigen. Dieser mechanische Ansatz macht das Wegeventil WMU besonders zuverlässig in rauen Umgebungen, in denen die Elektronik ausfallen könnte.
Im Inneren des Ventils arbeiten vier Hauptkomponenten zusammen. Der Ventilkörper beherbergt alles und stellt die Montageschnittstelle bereit. Eine Rolle oder ein Hebel erstreckt sich vom Körper und wartet darauf, von einer externen Nocke oder einem Hund berührt zu werden, der an Ihrer beweglichen Ausrüstung angebracht ist. Wenn dieser Kontakt auftritt, drückt es einen Steuerschieber in das Ventilgehäuse und schaltet die hydraulischen Wege um. Eine Rückholfeder drückt dann alles in die Ausgangsposition zurück, sobald sich die Nocke wegbewegt.
Wie die WMU tatsächlich in Ihrem System funktioniert
Um die Funktionsweise eines Wegeventils WMU zu verstehen, müssen Sie zunächst verstehen, was während eines typischen Maschinenzyklus geschieht. Nehmen wir an, Sie betreiben eine hydraulische Presse. Wenn der Pressenstößel nach unten fährt, berührt ein am Stößel montierter Nocken schließlich die Rolle an Ihrem WMU-Ventil. Dieser mechanische Kontakt drückt den Ventilschieber in eine neue Position, was möglicherweise den Beginn der nächsten Phase Ihres Prozesses signalisiert oder eine Sicherheitsfunktion auslöst.
Das Schöne an dieser mechanischen Betätigung ist ihre Einfachheit und Zuverlässigkeit. Es gibt keine Magnetspulen, die durchbrennen könnten, keine elektrischen Verbindungen, die korrodieren könnten, und es ist kein Steuerdruck erforderlich. Das Wegeventil WMU wandelt die physikalische Position direkt in ein hydraulisches Signal um. Dies macht ihn im Wesentlichen zu einem hydraulischen Endschalter, der sich perfekt für Sequenzierungsvorgänge eignet, bei denen eine Aktion abgeschlossen sein muss, bevor die nächste beginnt.
Das Ventil wird über standardisierte Montagemuster an Ihr System angeschlossen. Die meisten WMU-Ventile entsprechen den Normen ISO 4401-03-02-0-05 oder DIN 24340 Form A, was bedeutet, dass sie auf einer sogenannten NG6-Unterplatte montiert werden. Diese Standardisierung ist von entscheidender Bedeutung, da Sie dadurch Ventile verschiedener Hersteller austauschen können, ohne Ihr gesamtes System neu entwerfen zu müssen. Einige größere Versionen verwenden eine NG10-Montage, die höhere Durchflussraten bewältigt.
Wenn Sie ein Wegeventil WMU kaufen, werden Sie Konfigurationen sehen, die als „3/2-Wege“ oder „4/3-Wege“ beschrieben werden. Diese Zahlen geben Auskunft über Häfen und Positionen. Ein 4/3-Wegeventil verfügt über vier Anschlüsse (Druck, Tank und zwei Arbeitsanschlüsse mit der Bezeichnung A und B) und drei mögliche Positionen. Die Mittelstellung ist besonders wichtig, da sie bestimmt, was passiert, wenn das Ventil nicht betätigt wird. Bei einigen Designs bleibt alles in der Mittelposition blockiert und hält so Ihren Aktuator an Ort und Stelle. Andere ermöglichen den Durchfluss zum Tank und entlasten so den Druck. Die richtige Wahl hängt von Ihrer spezifischen Anwendung ab.
Technische Spezifikationen, die wirklich wichtig sind
Das Wegeventil WMU verfügt über beeindruckende Spezifikationen, die es für anspruchsvolle Industriearbeiten geeignet machen. Die maximalen Druckwerte erreichen typischerweise 315 bar, was etwa 4.569 Pfund pro Quadratzoll entspricht. Was die Durchflusskapazität betrifft, bewältigt eine NG6-Größe bis zu 60 Liter pro Minute, während NG10-Versionen diese auf 120 Liter pro Minute steigern. Diese Zahlen sind wichtig, da eine Unterdimensionierung eines Ventils zu Druckverlusten und Wärme führt, während eine Überdimensionierung Geld verschwendet.
Der Temperaturbereich ist ein weiterer praktischer Gesichtspunkt. Das Wegeventil WMU arbeitet zuverlässig von minus 30 Grad Celsius bis plus 80 Grad Celsius. Dies deckt die meisten industriellen Umgebungen ab, obwohl Sie für extreme Bedingungen möglicherweise spezielle Dichtungen benötigen. Apropos Dichtungen: Standardventile sind mit NBR-Dichtungen (Nitrilkautschuk) ausgestattet, die gut mit Hydraulikölen auf Mineralbasis funktionieren. Wenn Ihr System synthetische Flüssigkeiten verwendet oder unter Hochtemperaturbedingungen betrieben wird, können Sie stattdessen FKM-Dichtungen (Viton) verwenden.
Eine Spezifikation, die oft übersehen wird, ist die radiale Toleranz des Rollenstößels. Das Wegeventil WMU toleriert bis zu 30 Grad Fluchtungsfehler zwischen Nocke und Rolle. Diese Flexibilität ist bei Installation und Betrieb äußerst wertvoll. Montagehalterungen sind möglicherweise nicht perfekt ausgerichtet, Strukturkomponenten können sich unter Last verbiegen und die Wärmeausdehnung kann Komponenten leicht verschieben. Diese 30-Grad-Toleranz sorgt dafür, dass trotz dieser realen Unvollkommenheiten alles funktioniert.
Das Ventil beherrscht zudem einen weiten Viskositätsbereich von 2,8 bis 500 Quadratmillimeter pro Sekunde. Das bedeutet, dass es bei kaltem Wetter mit dünnen Hydraulikölen und bei Betriebstemperatur mit dickeren Ölen funktioniert. Es gibt jedoch einen Kompromiss. Eine höhere Viskosität erhöht die innere Reibung und den Druckabfall, sodass Sie bei Kaltstarts möglicherweise langsamere Reaktionszeiten bemerken.
Best Practices für die Installation, die Sie nicht ignorieren können
Die korrekte Installation eines Wegeventils WMU macht den Unterschied zwischen jahrelangem, zuverlässigem Betrieb und frustrierenden Wartungseinsätzen aus. Beginnen Sie mit Sauberkeit. Bevor Sie das Ventil überhaupt auspacken, stellen Sie sicher, dass Ihr Hydrauliksystem den Sauberkeitsstandards entspricht. ISO 4406 19/17/14 oder NAS 1638 Klasse 9 stellt akzeptable Kontaminationsgrade dar. Spülen Sie Ihr System vor der Installation gründlich durch, da Schmutz, der in das Ventil gelangt, später zu Problemen führt.
Die Montagefläche ist wichtiger, als vielen Menschen bewusst ist. Ihre Unterplatte muss flach sein und darf keine Grate oder Kratzer um die Anschlussöffnungen herum aufweisen. Selbst kleine Unvollkommenheiten können zu Undichtigkeiten führen oder den ordnungsgemäßen Sitz verhindern. Ziehen Sie die Befestigungsschrauben über Kreuz mit dem vorgeschriebenen Drehmoment an, genau wie Sie es mit Radmuttern an einem Auto tun würden. Dies gewährleistet eine gleichmäßige Druckverteilung und eine ordnungsgemäße Abdichtung.
Denken Sie bei der Positionierung des Wegeventils WMU an Ihrer Maschine darüber nach, wie die Nocke die Rolle berührt. Die Walze kann in ihrem Gehäuse um 90 Grad gedreht werden, sodass Sie bei der Montageausrichtung flexibel sind. Sie möchten jedoch die seitliche Belastung so gering wie möglich halten. Während das Ventil eine Fehlausrichtung von 30 Grad toleriert, beschleunigt der ständige Betrieb am Rand dieser Toleranz den Verschleiß. Achten Sie auf einen direkten, rechtwinkligen Kontakt zwischen Nocke und Rolle.
Das Nockendesign verdient besondere Aufmerksamkeit, auch wenn es technisch gesehen nicht Teil des Ventils selbst ist. Ein schlecht konstruiertes Nockenprofil kann eine ansonsten hervorragende WMU-Installation eines Wegeventils zerstören. Vermeiden Sie steile Rampenwinkel, die eine Stoßbelastung verursachen. Der Nocken sollte die Rolle sanft berühren, sie ohne übermäßige Kraft über den gesamten Hub schieben und dann sauber loslassen. Scharfe Kanten oder verschlissene Nockenoberflächen verursachen Stoßbelastungen, die sowohl den Nocken als auch die inneren Komponenten des Ventils beschädigen.
Häufige Probleme und wie man sie behebt
Das Wegeventil WMU ist mechanisch robust, aber nicht unzerstörbar. Das Verständnis häufiger Fehlermodi hilft Ihnen, Probleme schnell zu beheben und Ausfälle zu verhindern, bevor sie auftreten.
Das häufigste Problem ist das Festklemmen der Spule. Sie werden Symptome wie langsames oder unvollständiges Schalten bemerken, bei dem der Aktuator das Ende seines Hubs nicht ganz erreicht oder während der Bewegung zögert. Die Hauptursache ist meist eine Kontamination. Schmutzpartikel bleiben zwischen Spule und Bohrung hängen und erzeugen Reibung, die die Betätigungskraft nicht überwinden kann. Manchmal kommt es auch vor, dass die Spule beim seitlichen Laden hängenbleibt, wobei eine Fehlausrichtung dazu führt, dass die Spule an einer Seite der Bohrung klemmt. Die Lösung besteht darin, die Filterung zu verbessern, das System zu spülen und die Ausrichtung zu überprüfen. In schweren Fällen muss möglicherweise das Ventil vollständig ausgetauscht werden, wenn die Bohrung Riefen aufweist.
Der Verschleiß von Rollen und Kolben äußert sich in einer unregelmäßigen Auslösung. Das Wegeventil WMU funktioniert möglicherweise Dutzende von Zyklen lang einwandfrei und schaltet dann plötzlich nicht mehr. Oder Sie bemerken möglicherweise, dass die erforderliche Betätigungskraft zunimmt. Dies liegt daran, dass die Kontaktflächen zwischen Nocke und Rolle mit der Zeit verschleißen, insbesondere ohne ausreichende Schmierung. Metallpartikel aus diesem Verschleiß zirkulieren dann durch Ihr System und beschleunigen den Verschleiß anderer Komponenten. Zur Vorbeugung gehört es, dafür zu sorgen, dass Ihre Hydraulikflüssigkeit einen ordnungsgemäßen Schmierfilm aufrechterhält, und die Ausrichtung regelmäßig zu überprüfen. Sobald ein erheblicher Verschleiß auftritt, ist ein Austausch in der Regel kostengünstiger als eine Reparatur.
Federversagen ist seltener, aber dramatischer. Wenn die Rückstellfeder bricht oder blockiert, bleibt das Wegeventil WMU in der betätigten Position hängen und kehrt nicht in die Neutralstellung zurück. Ihr Maschinenzyklus bleibt stehen, oft in einer ungünstigen oder unsicheren Position. Dieser Fehlermodus ist der Grund, warum viele Systeme über redundante Sicherheitsfunktionen verfügen, anstatt sich ausschließlich auf das Ventil zu verlassen. Eine regelmäßige Inspektion trägt dazu bei, die Ermüdung der Feder vor einem vollständigen Ausfall zu erkennen, und viele Wartungsprogramme umfassen den vorbeugenden Austausch der Feder auf Zeit- oder Zyklusbasis.
Ein hydraulischer Schock verursacht Probleme, die möglicherweise nicht sofort offensichtlich sind. Wenn das Wegeventil WMU plötzlich seine Position ändert, entstehen vorübergehende Druckspitzen in den Leitungen. Diese Spitzen erzeugen Lärm, beschleunigen die Bauteilermüdung und können Kavitationsschäden verursachen. Sie hören es als hämmerndes oder hämmerndes Geräusch in Ihren Hydraulikleitungen. Die Lösung besteht darin, Drosselventile oder Stoßdämpfer in die Druckleitung einzubauen, um Durchflussänderungen zu verlangsamen. Dadurch entsteht ein zusätzlicher Druckabfall, den Sie bei Ihrem Systemdesign berücksichtigen müssen.
Wartungsstrategien, die tatsächlich funktionieren
Um den zuverlässigen Betrieb eines Wegeventils WMU zu gewährleisten, sind keine exotischen Werkzeuge oder fortgeschrittene Schulungen erforderlich, aber Kontinuität ist erforderlich. Die wichtigste Wartungsaufgabe ist auch die einfachste: die Hydraulikflüssigkeit sauber zu halten. Wechseln Sie Ihre Flüssigkeit gemäß den Empfehlungen des Herstellers, nicht nur, wenn sie schmutzig aussieht. Hydrauliköl zersetzt sich mit der Zeit chemisch, auch wenn es noch sauber erscheint. Verwenden Sie für Ihre Anwendung geeignete Filter und ändern Sie diese termingerecht.
Überwachen Sie regelmäßig Ihren Systemdruck. Ein plötzlicher Druckabfall könnte auf eine interne Leckage im Ventil hinweisen. Ein allmählicher Druckverlust über Wochen oder Monate deutet auf eine Verschlechterung der Dichtung hin. Wenn Sie diese Trends frühzeitig erkennen, können Sie die Wartung während geplanter Ausfallzeiten planen, anstatt sich mit einer Notabschaltung befassen zu müssen.
Achten Sie auf ungewöhnliche Geräusche. Das Wegeventil WMU sollte bis auf ein leichtes Klicken beim Positionswechsel geräuschlos arbeiten. Knirschende, quietschende oder hämmernde Geräusche weisen auf Probleme hin. Schleifen bedeutet normalerweise Verschmutzung, Quietschen weist auf unzureichende Schmierung hin und Knallen deutet auf einen hydraulischen Schlag hin.
Überprüfen Sie den Nocken- und Rollenzustand bei Routineinspektionen. Achten Sie auf Anzeichen von Abnutzung, Riefenbildung oder Verformung. Eine verschlissene Nockenoberfläche löst möglicherweise immer noch das Ventil aus, erzeugt jedoch eine Stoßbelastung, die den inneren Verschleiß beschleunigt. Die Rolle sollte sich frei auf ihrem Lager drehen können. Wenn es festgefroren ist, schleift die Nocke über die Rollenoberfläche, anstatt reibungslos zu rollen, was zu übermäßiger Hitze und Verschleiß führt.
Führen Sie detaillierte Wartungsaufzeichnungen. Beachten Sie, wann Sie Filter wechseln, wann Sie das System spülen und welche Symptome Sie beobachten. Es treten häufig Muster auf, die Ihnen helfen, Probleme vorherzusagen, bevor sie zu Ausfällen führen. Wenn Sie beispielsweise feststellen, dass die Spule nach etwa 10.000 Zyklen festsitzt, können Sie einen vorbeugenden Austausch nach 8.000 Zyklen planen.
OEM vs. kompatible Alternativen: Die richtige Wahl treffen
Der Markt für Wegeventile bietet sowohl Erstausrüsterprodukte als auch kompatible Alternativen. Bosch Rexroth setzt als primärer Erstausrüster für WMU-Ventile Maßstäbe und verfügt über jahrzehntelang bewährte Leistung in allen Branchen. Ihre Ventile kommen in Anwendungen vor, die von Baumaschinen über chemische Verarbeitungsanlagen und Bodenunterstützungsgeräte für die Luft- und Raumfahrt bis hin zu Schiffssystemen reichen.

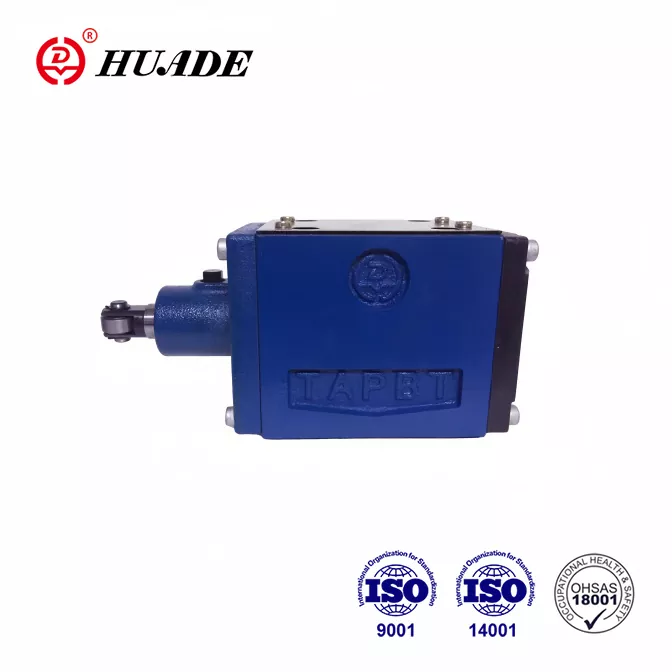

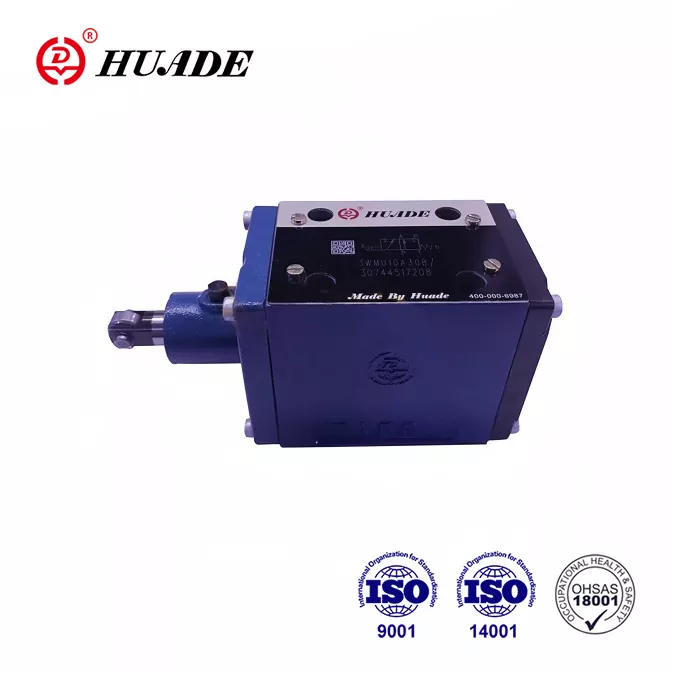

Kompatible Hersteller wie Huade Hydraulic stellen Ventile her, die denselben Standards entsprechen und eine austauschbare Montage bieten. Diese Alternativen kosten in der Regel 20 bis 30 Prozent weniger als OEM-Produkte, was attraktiv klingt, wenn Sie ein begrenztes Budget haben. Die eigentliche Frage ist, ob diese Kosteneinsparungen für Ihre spezifische Anwendung sinnvoll sind.
Für geschäftskritische Systeme, bei denen ein Ausfall Sicherheitsrisiken oder extrem teure Ausfallzeiten mit sich bringt, sind OEM-Ventile sinnvoll. Denken Sie an ein Wegeventil WMU, das die Lenkung eines Schiffs oder die Positionierung schwerer Lasten in einem Stahlwerk steuert. Die Prämie, die Sie für OEM-Qualität zahlen, ist eine Versicherung gegen die katastrophalen Kosten eines Ausfalls. OEM-Ventile zeigen in Umgebungen mit starken Vibrationen in der Regel eine bessere Leistung und behalten ihre Spezifikationen über mehrere Zyklen hinweg bei.
Bei weniger kritischen Anwendungen mit geringeren Arbeitszyklen können kompatible Ventile Ihre Gesamtbetriebskosten optimieren. An ein Wegeventil (WMU), das in einer Lohnfertigung eine Presse mit niedriger Geschwindigkeit steuert, sind nicht die gleichen Anforderungen zu stellen wie an ein Ventil in der kontinuierlichen Produktion. Dank der Kosteneinsparungen durch kompatible Ventile können Sie Ersatzteile bevorraten oder andere Systemkomponenten aufrüsten. Stellen Sie einfach sicher, dass Sie bei seriösen Lieferanten einkaufen, die tatsächlich die von ihnen geforderten Standards erfüllen und eine Dokumentation vorlegen können.
Eine kluge Strategie beinhaltet Dual Sourcing. Verwenden Sie OEM-Wegeventile in kritischen Pfaden, in denen ein Ausfall die Produktion stoppt oder Sicherheitsprobleme verursacht. Geben Sie kompatible Ventile für Sekundärfunktionen an, bei denen Sie sich eine etwas geringere Zuverlässigkeit leisten können. Dieser Ansatz gleicht Risiko und Kosten in Ihrer gesamten Einrichtung aus.
Praxisnahe Anwendungen, bei denen WMU hervorragende Leistungen erbringt
Das Wegeventil WMU glänzt dort, wo eine mechanische Positionserkennung erforderlich ist und elektrische Komponenten problematisch wären. Ein perfektes Beispiel sind Werkzeugmaschinen. Wenn ein Fräsmaschinentisch in seine Endposition fährt, berührt eine Nocke am Tisch das WMU-Ventil und löst so den nächsten Vorgang aus. Die mechanische Natur dieser Wechselwirkung funktioniert zuverlässig, selbst bei Kühlmittelspritzern, Metallspänen und Temperaturschwankungen, die elektrische Sensoren herausfordern würden.
Stanzpressen und Prägegeräte verwenden in großem Umfang Wegeventile für die Sequenzierung von Vorgängen. Der Pressenstößel trägt Nocken, die während des Hubs an bestimmten Positionen Ventile auslösen. Ein Ventil könnte für einen Haltekreis signalisieren, wenn die Matrize geschlossen ist. Ein anderer könnte den Teileauswurf auslösen. Ein Dritter könnte ein Sicherheitstor steuern. Diese mechanischen Verriegelungen ermöglichen eine zuverlässige Sequenzierung ohne komplexe Programmierung oder Schalttafeln, die zusätzliche Kosten und Fehlerquellen verursachen.
Metallurgische Geräte werden in einigen der rauesten industriellen Umgebungen eingesetzt, die man sich vorstellen kann. Walzwerke, Schmieden und Wärmebehandlungsanlagen vereinen hohe Temperaturen, starke Verschmutzung und starke Vibrationen. Das Wegeventil WMU meistert diese Bedingungen besser als elektrisch betätigte Alternativen. Die mechanische Betätigung ist unabhängig von elektromagnetischen Störungen, Staub oder extremen Temperaturen, die elektronische Komponenten außer Kraft setzen würden.
Bei Schiffs- und Offshore-Anwendungen wird die Zuverlässigkeit der mechanischen Betätigung geschätzt. Salznebel, Feuchtigkeit und ständige Vibrationen beeinträchtigen elektrische Systeme auf Schiffen und Plattformen. Ein Wegeventil WMU zur Steuerung von Decksmaschinen oder Lenksystemen sorgt für einen zuverlässigen Betrieb ohne Korrosionsprobleme. Die mechanische Beschaffenheit vereinfacht auch die Wartung, da Sie keine speziellen elektronischen Diagnosegeräte benötigen.
Materialtransportsysteme verwenden WMU-Ventile für Endanschläge und Positionserkennung. Ein hydraulischer Hubzylinder fährt aus, bis er eine voreingestellte Position erreicht, wo ein Nocken das Ventil auslöst, um die Bewegung zu stoppen oder die Bereitschaft für den nächsten Vorgang zu signalisieren. Diese mechanische Rückmeldung erfolgt unmittelbar und hängt nicht von Zeitschaltkreisen oder Sensoren ab, die möglicherweise aus der Kalibrierung geraten.
Überlegungen zum Systemdesign für optimale Leistung
Um ein Wegeventil WMU in Ihr Hydrauliksystem zu integrieren, müssen Sie über das Ventil selbst hinausdenken. Das Ventil interagiert mit allen anderen Komponenten, sodass Designentscheidungen auf Systemebene Auswirkungen auf Leistung und Zuverlässigkeit haben.
Die Gestaltung von Druckleitungen ist wichtiger, als vielen Ingenieuren bewusst ist. Wenn das Wegeventil WMU seine Position ändert, entstehen Strömungstransienten, die den Druck im gesamten System in die Höhe treiben können. Diese Druckspitzen belasten alle Komponenten und erzeugen die Knallgeräusche, die in hydraulischen Systemen häufig zu hören sind. Durch das Hinzufügen einer kleinen Blende oder eines Drosselventils in der Druckleitung werden diese Transienten gedämpft. Der Nachteil ist ein zusätzlicher Druckabfall und eine gewisse Wärmeentwicklung, aber die Verringerung der Stoßbelastung verlängert die Lebensdauer der Komponenten erheblich.
Die Durchflusskapazität muss sorgfältig angepasst werden. Das Wegeventil WMU gibt es in verschiedenen Größen, denn nicht eine Größe passt für alle Anwendungen. Eine Unterdimensionierung führt zu einem übermäßigen Druckabfall, der Strom verschwendet und Wärme erzeugt. Ihre Stellantriebe reagieren langsam und das Ventil läuft heiß. Eine Überdimensionierung scheint sicherer zu sein, kostet aber mehr Geld als nötig und kann bei manchen Anwendungen tatsächlich zu Steuerungsproblemen führen. Berechnen Sie sorgfältig Ihren maximalen Durchflussbedarf und wählen Sie die nächsthöhere Standardgröße.
Die Filtration verdient mehr Aufmerksamkeit, als sie normalerweise erhält. Das Wegeventil WMU hat enge Abstände zwischen Spule und Bohrung, die typischerweise in Mikrometern gemessen werden. Partikel, die kleiner sind als die, die Standardsystemfilter auffangen, können dennoch Probleme verursachen. Erwägen Sie den Einbau eines hocheffizienten Filters unmittelbar vor kritischen Ventilen. Der zusätzliche Druckabfall ist minimal und der Schutz vor Verschmutzung zahlt sich in einer verlängerten Lebensdauer der Komponenten aus.
Der Montageort wirkt sich sowohl auf die Leistung als auch auf den Wartungszugang aus. Eine gut sichtbare Platzierung des Wegeventils WMU während des Betriebs erleichtert die Fehlersuche. Die Möglichkeit, visuell zu bestätigen, dass die Nocke die Rolle richtig berührt, erspart stundenlanges Kopfkratzen, wenn Schaltkreise nicht wie erwartet funktionieren. Versuchen Sie gleichzeitig, die Rohrleitungen zwischen dem Ventil und den von ihm gesteuerten Stellantrieben so gering wie möglich zu halten. Jeder zusätzliche Fuß Schlauch oder Rohr führt zu einem Druckabfall, potenziellen Leckstellen und eingeschlossenem Flüssigkeitsvolumen, das die Reaktion verlangsamt.
Die Zukunft der mechanischen Richtungssteuerung
Wenn man sich allgemeinere Trends bei hydraulischen Systemen anschaut, fragt man sich vielleicht, welchen langfristigen Stellenwert das Wegeventil WMU einnehmen wird. Elektrohydraulische Proportionalventile und elektronische Steuerungen bieten anspruchsvolle Funktionen, die mechanische Ventile nicht bieten können. Dennoch wird die mechanische Betätigung nicht so schnell obsolet werden.
Der Zuverlässigkeitsvorteil mechanischer Systeme bleibt für bestimmte Anwendungen überzeugend. Wenn ein Ausfall keine Option ist und es auf Einfachheit ankommt, gewinnt die direkte mechanische Betätigung. Branchen mit rauen Umgebungsbedingungen entscheiden sich weiterhin für das Wegeventil WMU, weil es funktioniert, wenn die Elektronik nicht funktioniert. Es muss keine Software aktualisiert, keine Firmware beschädigt und keine Sensoren neu kalibriert werden.
Auch aus Kostengründen sprechen für viele Anwendungen mechanische Ventile. Ein einfaches Wegeventil WMU kostet einen Bruchteil dessen, was Sie für ein gleichwertiges elektronisches System bezahlen würden. Wenn Sie Installationszeit, Programmierung und laufende Wartung berücksichtigen, wird der Gesamtkostenunterschied noch deutlicher. Für Anwendungen, bei denen eine einfache Ein-Aus-Steuerung ausreicht, macht es wenig Sinn, zusätzliches Geld für die Proportionalsteuerung auszugeben.
Die Standardisierung nimmt weiter zu und macht das Wegeventil WMU vielseitiger. Da Hersteller gemeinsame Montagemuster und Anschlusskonfigurationen übernehmen, gewinnen Sie mehr Freiheit beim Kombinieren von Komponenten verschiedener Lieferanten. Dieser Wettbewerb treibt sowohl Innovation als auch Kostensenkung voran und kommt den Endbenutzern zugute.
Treffen Sie Ihre Auswahlentscheidung
Bei der Auswahl des richtigen Wegeventils WMU für Ihre Anwendung kommt es darauf an, die Spezifikationen an die Anforderungen anzupassen und gleichzeitig die Gesamtbetriebskosten zu berücksichtigen. Beginnen Sie damit, klar zu definieren, was das Ventil tun soll. Welchen Druck und welche Durchflussraten muss es bewältigen? Welchen Umweltbedingungen wird es ausgesetzt sein? Wie viele Zyklen pro Tag wird es durchlaufen? Was sind die Folgen eines Scheiterns?
Nachdem Sie die Anforderungen definiert haben, bewerten Sie Optionen sowohl von OEMs als auch von kompatiblen Herstellern. Fordern Sie vollständige technische Dokumentation an, nicht nur Marketingliteratur. Suchen Sie nach tatsächlichen Leistungskurven, Maßzeichnungen und Wartungsempfehlungen. Seien Sie vorsichtig bei Lieferanten, die keine detaillierten Spezifikationen bereitstellen können oder deren Behauptungen zu gut erscheinen, um wahr zu sein.
Berücksichtigen Sie die Gesamtkosten, die über den reinen Kaufpreis hinausgehen. Ein billigeres Ventil, das doppelt so oft ausgetauscht werden muss, spart kein Geld. Berücksichtigen Sie Installationszeit, Ersatzteilverfügbarkeit, Qualität des technischen Supports und potenzielle Ausfallkosten. Manchmal ist es wirtschaftlich durchaus sinnvoll, für ein OEM-Wegeventil WMU mehr im Voraus zu zahlen. In anderen Fällen optimiert eine kompatible Alternative den Wert.
Vergessen Sie nicht den Support und Service. Können Sie problemlos Ersatzteile bekommen? Bietet der Hersteller technischen Support bei Fragen? Gibt es lokale Händler, die die Ventile auf Lager haben und schnell liefern können, wenn Sie einen Notfallersatz benötigen? Diese Faktoren sind oft wichtiger als kleine Preisunterschiede.
Das Wegeventil WMU ist eine bewährte Technologie, die der Industriehydraulik weiterhin gute Dienste leistet. Seine mechanische Einfachheit sorgt für Zuverlässigkeit in anspruchsvollen Umgebungen, in denen anspruchsvollere Alternativen Schwierigkeiten bereiten. Wenn Sie verstehen, wie diese Ventile funktionieren, welche Spezifikationen wichtig sind und wie Sie sie ordnungsgemäß warten, können Sie sie effektiv in Ihren Systemen einsetzen und sie über Jahre hinweg am Laufen halten. Unabhängig davon, ob Sie eine neue Maschine entwerfen oder bestehende Anlagen warten, verdient das WMU-Wegeventil als robuste, kostengünstige Lösung für die hydraulische Durchflussregelung Beachtung.
