Bei der Arbeit mit hydraulischen Systemen benötigen Sie Komponenten, die dafür sorgen, dass Flüssigkeiten in die richtige Richtung fließen. Das Rückschlagventil RVP 25 ist ein zuverlässiges Gerät, das genau dafür entwickelt wurde. Dieses Ventil lässt Hydrauliköl ungehindert in eine Richtung fließen und blockiert gleichzeitig jeglichen Rückfluss. Es ist ein einfaches Konzept, aber das Rückschlagventil RVP 25 erfüllt diese Aufgabe in Mittel- bis Hochdrucksystemen hervorragend.
Das RVP 25 gehört zu einer Familie von Rückschlagventilen namhafter europäischer Hersteller wie HYDAC und MHA Zentgraf. Sie können auch kompatible Versionen von Unternehmen wie Huade und Hengli finden. Diese Ventile werden direkt auf Verteilern montiert, bei denen es sich um Metallblöcke handelt, die hydraulische Verbindungen organisieren. Dieses Design spart Platz und macht die Installation sauberer als die Verwendung einzelner Rohrverbindungen.
Die Zahl „25“ bezieht sich auf die Nenngröße des Ventils, die DN25 oder etwa einen Zoll Durchmesser beträgt. Diese Größe bewältigt mittlere bis große Durchflussraten, typischerweise zwischen 150 und 550 Liter pro Minute. Das reicht für Baumaschinen, Industriemaschinen und automatisierte Systeme. Das Rückschlagventil RVP 25 eignet sich am besten für Anwendungen, bei denen Sie einen gleichmäßigen Einwegfluss ohne häufiges Wechseln benötigen.
Wie das Rückschlagventil RVP 25 tatsächlich funktioniert
Im Inneren des Rückschlagventils RVP 25 finden Sie einige grundlegende Teile, die zusammenarbeiten. Es besteht aus einem Ventilkörper, einem kegelförmigen Sitz, einem beweglichen Kolben oder einer beweglichen Kugel, einer Feder und Gummidichtungen, sogenannten O-Ringen. Das Design ist geradlinig, was es zuverlässig macht.
Wenn Hydraulikflüssigkeit in der richtigen Richtung durch das Ventil strömt, überwindet der Druck die Federkraft. Dadurch wird der Kolben von seinem Sitz weggedrückt, wodurch eine Öffnung entsteht, durch die Flüssigkeit fließen kann. Der Druckabfall während dieser Vorwärtsströmung ist relativ gering und beträgt selbst bei hohen Durchflussraten normalerweise nur wenige Bar. Diese Effizienz bedeutet, dass Ihre Pumpe nicht mehr arbeitet als nötig.
Wenn Flüssigkeit versucht, zurückzufließen, drückt die Feder den Kolben sofort zurück gegen den Sitz. Die Kegelform sorgt für eine dichte Abdichtung, und der Gegendruck trägt tatsächlich dazu bei, die Dichtung noch fester zu drücken. Dieser Metall-auf-Metall-Kontakt stoppt fast alle Leckagen. Gemäß Industriestandards wie DIN EN 12266 erreicht das Rückschlagventil RVP 25 die sogenannte „Null-Leckage“-Klassifizierung, obwohl eine geringfügige Leckage unter realen Bedingungen normal ist.
Verschiedene Hersteller verwenden leicht unterschiedliche interne Designs. HYDAC-Versionen verwenden typischerweise einen kegelförmigen Kolben zur präzisen Steuerung. Zentgraf-Modelle verwenden häufig ein Kugeldesign, das bei niedrigeren Drücken schneller reagiert. Beide Ansätze funktionieren gut, aber das Kegeldesign bietet im Allgemeinen engere Toleranzen. Das Rückschlagventil RVP 25 beider Hersteller verarbeitet mineralische Hydrauliköle mit einer Viskosität zwischen 2,8 und 500 Quadratmillimetern pro Sekunde. Sie sollten Ihre Hydraulikflüssigkeit auf mindestens 20 Mikrometer gefiltert halten, um eine Verunreinigung im Ventilinneren zu verhindern.
Technische Spezifikationen, die wichtig sind
Das Verständnis der Spezifikationen des Rückschlagventils RVP 25 hilft Ihnen bei der Auswahl des richtigen Ventils für Ihr System. Der Arbeitsdruck ist eine der wichtigsten Kennzahlen. Die meisten RVP 25-Ventile bewältigen einen Druck von bis zu 350 bar, was etwa 5.000 Pfund pro Quadratzoll entspricht. Einige Versionen von Anbietern wie Huade und Hengli sind für 315 bar ausgelegt, was für die meisten Anwendungen immer noch ausreichend ist. Diese Druckstufe gilt, wenn Sie Standard-Mineralöl bei normalen Temperaturen verwenden.
Die maximale Durchflussrate variiert geringfügig zwischen den Herstellern. HYDAC bewertet sein Rückschlagventil RVP 25 mit 150 Gallonen pro Minute oder etwa 568 Litern pro Minute. Zentgraf und kompatible chinesische Hersteller geben Durchflussraten zwischen 400 und 550 Litern pro Minute an. Der tatsächliche Durchfluss, den Ihr System verarbeiten kann, hängt davon ab, wie viel Druckabfall Sie akzeptieren können. Bei höheren Durchflussraten nimmt der Druckabfall zu, was sich auf die Gesamteffizienz des Systems auswirken kann.
Der Öffnungsdruck, auch Öffnungsdruck genannt, bestimmt, wann das Rückschlagventil RVP 25 zu öffnen beginnt. Standardversionen öffnen bei etwa 7 psi oder 0,5 bar. Dieser Wert ist niedrig genug, damit das Ventil im Normalbetrieb keinen unnötigen Widerstand erzeugt. Sie können jedoch auch Versionen mit höheren Öffnungsdrücken bestellen, die von 25 psi bis 65 psi oder 4,5 bar reichen. Höhere Öffnungsdrücke funktionieren besser in Systemen, in denen Sie selbst bei minimalem Gegendruck einen leichten Rückfluss verhindern müssen. Beachten Sie, dass die Hersteller bei diesen Öffnungsdruckwerten eine Toleranz von plus/minus 30 Prozent zulassen.
Der Temperaturbereich ist ein weiterer praktischer Gesichtspunkt. Das Rückschlagventil RVP 25 arbeitet sicher von minus 20 Grad Celsius bis plus 100 Grad Celsius. Das sind minus 4 Grad Fahrenheit bis 212 Grad Fahrenheit. Diese Grenzwerte ergeben sich aus den Gummi-O-Ringen, die typischerweise aus FPM- oder NBR-Materialien bestehen. FPM verträgt höhere Temperaturen besser, während NBR weniger kostet und bei gemäßigten Bedingungen gut funktioniert.
Der Ventilkörper selbst besteht aus Kohlenstoffstahl, häufig mit einer Phosphatbeschichtung zum Schutz vor Korrosion. Der bewegliche Kolben oder die bewegliche Kugel besteht aus gehärtetem Stahl, um Millionen von Zyklen ohne Verschleiß standzuhalten. Einige Hersteller bieten als alternative Oberflächenbehandlung eine Verzinkung an. Diese Materialauswahl macht das Rückschlagventil RVP 25 in schmutzigen Industrieumgebungen langlebig.
Zu den Anschlussmöglichkeiten gehören NPT-Gewinde, SAE-O-Ring-Anschlüsse und BSPP-Gewinde. Die meisten Benutzer installieren das Rückschlagventil RVP 25 jedoch direkt an einem Verteiler mithilfe von Schrauben anstelle von Gewindeverbindungen. Diese Montageart ist sauberer und zuverlässiger für Systeme mit mehreren Ventilen.
Physische Abmessungen und Installationsanforderungen
Bei der Integration des Rückschlagventils RVP 25 in Ihren Hydraulikverteiler kommt es auf die richtigen Abmessungen an. Das Ventil ist etwa 172 Millimeter lang, 79,5 Millimeter hoch und je nach Modell unterschiedlich breit. Das ist etwa 6,8 Zoll lang und 3,1 Zoll hoch. Die Montagefläche, an der das Ventil mit dem Verteiler verschraubt wird, ist bei HYDAC-Versionen 165 Millimeter lang und 120 Millimeter breit.
Die Öffnungen, durch die die Flüssigkeit ein- und austritt, haben von Mitte zu Mitte einen Abstand von 100 Millimetern. Dies ist ein Standardabstand, der bei vielen hydraulischen Komponenten verwendet wird, was die Konstruktion von Verteilern erleichtert, die mehrere Ventile aufnehmen. Der Anschlussdurchmesser selbst beträgt 28 Millimeter und ist für Ein-Zoll-Anschlüsse geeignet.
Sie müssen Montagelöcher in Ihren Verteiler bohren, um das Rückschlagventil RVP 25 aufzunehmen. Diese Löcher sollten einen Durchmesser von 11,5 Millimetern und einen Abstand von 60 Millimetern haben. Bei den meisten Installationen werden vier bis sechs M10-Schrauben mit einem Durchmesser von 10 Millimetern verwendet. Das empfohlene Drehmoment für diese Schrauben beträgt 70 Newtonmeter, was eine dichte Abdichtung gewährleistet, ohne das Ventilgehäuse oder den Verteiler zu beschädigen. Zu starkes Anziehen kann zum Bruch des Gehäuses oder zur Verformung der Dichtfläche führen.
Bevor Sie das Rückschlagventil RVP 25 installieren, überprüfen Sie, ob die Montagefläche Ihres Verteilers flach und glatt ist. Die Oberflächenrauheit sollte besser als 0,8 Mikrometer sein und die Ebenheit sollte innerhalb von 0,01 Millimetern pro 100 Millimeter Länge liegen. Diese engen Toleranzen verhindern Leckagen rund um die O-Ring-Dichtung. Eine Standard-O-Ringgröße für den RVP 25 beträgt 32 Millimeter x 3 Millimeter Querschnitt.
Wenn Sie zum Einbau bereit sind, tragen Sie eine dünne Schicht kompatibles Hydrauliköl oder Fett auf den O-Ring auf. Diese Schmierung trägt dazu bei, dass der O-Ring richtig sitzt, ohne sich zu verdrehen oder einzuklemmen. Setzen Sie das Rückschlagventil RVP 25 auf den Verteiler und ziehen Sie alle Befestigungsschrauben von Hand an. Ziehen Sie sie dann schrittweise über Kreuz fest, ähnlich wie Sie Radmuttern an einem Auto festziehen würden. Dieses gleichmäßige Anziehen verhindert ein Verziehen des Ventilkörpers.
Das Rückschlagventil RVP 25 kann in jeder Ausrichtung eingebaut werden. Sie können es horizontal, vertikal oder schräg montieren. Stellen Sie einfach sicher, dass die Durchflussrichtung mit dem auf dem Ventilgehäuse markierten Pfeil übereinstimmt. Der Pfeil zeigt die Richtung des freien Flusses an, wobei die Flüssigkeit am Anschluss P1 eintreten und am Anschluss P2 austreten sollte. Wenn Sie das Ventil verkehrt herum installieren, wird jeglicher Durchfluss verhindert, was zu Schäden an Ihrer Pumpe oder anderen Komponenten führen könnte.
Das Gewicht ist ein weiterer Gesichtspunkt, wenn Sie ein mobiles System entwerfen. Das Rückschlagventil RVP 25 wiegt etwa 5,8 Kilogramm, was etwa 12,8 Pfund entspricht. Dazu gehören der Ventilkörper und Standard-Montageteile. Größere Versionen mit unterschiedlichen Anschlusskonfigurationen wiegen möglicherweise etwas mehr.
Vergleich verschiedener Hersteller und Lieferanten
Mehrere Unternehmen stellen das Rückschlagventil RVP 25 oder kompatible Äquivalente her. Das Verständnis der Unterschiede hilft Ihnen, eine kluge Kaufentscheidung basierend auf Ihrem Budget und Ihren Leistungsanforderungen zu treffen.
HYDAC ist wahrscheinlich der bekannteste Name für hydraulische Rückschlagventile. Ihr Rückschlagventil RVP 25 bietet die größte Auswahl an Öffnungsdruckoptionen, von 7 psi bis 65 psi. HYDAC-Ventile werden strengen Tests unterzogen und sind nach ISO 9001 zertifiziert. Sie finden HYDAC-Produkte über Vertriebshändler wie ValinOnline und Motion Industries in ganz Nordamerika und Europa. Der Nachteil sind die Kosten. HYDAC-Rückschlagventil-RVP-25-Einheiten kosten je nach Konfiguration typischerweise zwischen 300 und 500 US-Dollar. Allerdings ist die Verfügbarkeit hervorragend und Ersatzteile sind in der Regel schnell erhältlich.
MHA Zentgraf produziert die Rückschlagventilmodelle RVP 25 hauptsächlich für den europäischen Markt. Ihre Ventile verwenden eine Kugelkonstruktion anstelle eines Kegelkolbens, den einige Ingenieure für niedrigere Öffnungsdrücke bevorzugen. Zentgraf-Ventile sind kompakt und funktionieren gut in engen Räumen. Sie erfüllen DIN-Normen und bieten Individualisierungsmöglichkeiten. Die Preise liegen zwischen 200 und 400 Dollar. Sie können Zentgraf-Ventile über DirectIndustry und manchmal auch auf eBay finden, allerdings kann die Verfügbarkeit außerhalb Europas begrenzt sein.

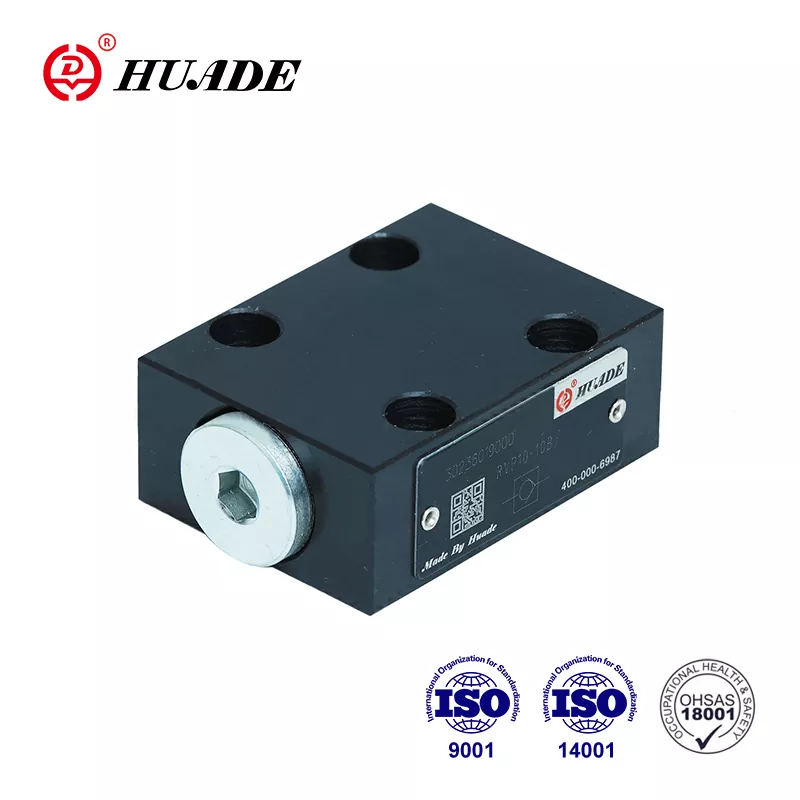

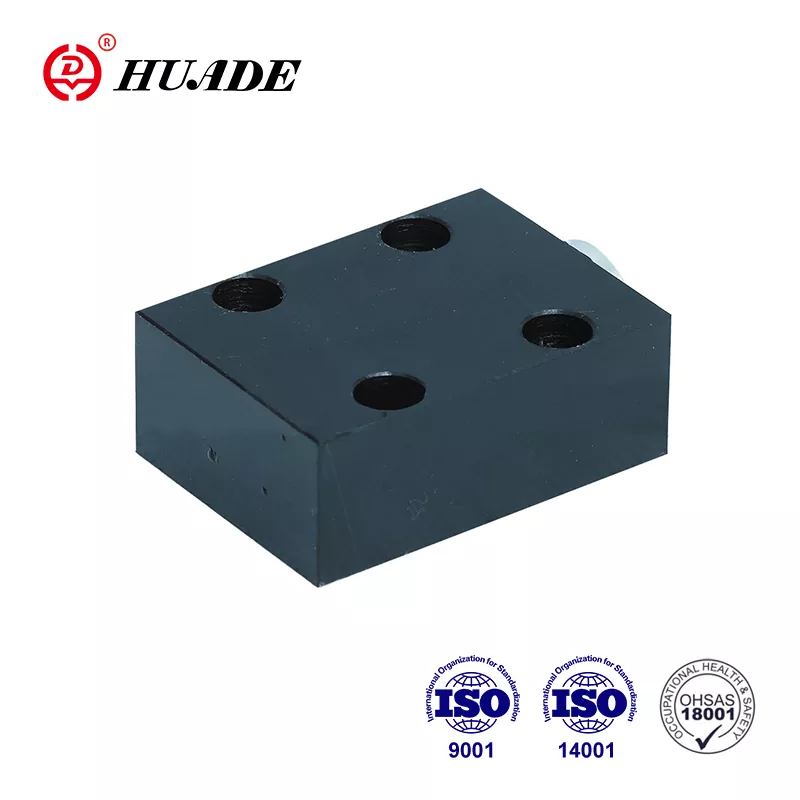

Chinesische Hersteller wie Huade und Hengli stellen kompatible Versionen des Rückschlagventils RVP 25 zu deutlich günstigeren Preisen her. Huade vermarktet seine Ventile als Rexroth-kompatibel, was bedeutet, dass sie physisch an Stellen passen, die für Rexroth-Komponenten vorgesehen sind. Die Preise beginnen bei ca. 42 US-Dollar FOB aus China, allerdings müssen Sie Versand- und Einfuhrzölle berücksichtigen. Mindestbestellmengen betragen oft nur ein Stück, was Huade für kleine Projekte oder Reparaturen attraktiv macht. Hengli bietet ähnliche Preise und fügt Optionen wie eine verbesserte Korrosionsbeständigkeit durch spezielle Beschichtungen hinzu.
Es gibt Qualitätsunterschiede zwischen Premium- und Billigmarken. HYDAC- und Zentgraf-Ventile haben typischerweise engere Fertigungstoleranzen, was einen gleichmäßigeren Öffnungsdruck und eine längere Lebensdauer bedeutet. In China hergestellte Rückschlagventile vom Typ RVP 25 eignen sich gut für viele Anwendungen, es kann jedoch sein, dass es von Ventil zu Ventil mehr Unterschiede gibt. Wenn Sie ein kritisches System bauen, bei dem ein Ausfall gefährlich oder teuer sein könnte, ist es sinnvoll, für ein HYDAC- oder Zentgraf-Ventil einen Aufpreis zu zahlen. Für allgemeine Industrieanlagen mit weniger anspruchsvollen Anforderungen bieten Huade- oder Hengli-Ventile ein gutes Preis-Leistungs-Verhältnis.
Alle diese Hersteller verfügen über eine ISO 9001-Zertifizierung, was bedeutet, dass sie Qualitätsmanagementstandards befolgen. Einige verfügen auch über Umweltzertifizierungen wie ISO 14001 und Sicherheitszertifizierungen wie ISO 45001. Überprüfen Sie bei der Bestellung, ob Ihr Lieferant Materialzertifikate und Testberichte bereitstellen kann, wenn Sie diese zur Einhaltung gesetzlicher Vorschriften benötigen.
Praxisnahe Anwendungen des Rückschlagventils RVP 25
Das Rückschlagventil RVP 25 kommt in vielen Arten hydraulischer Geräte in verschiedenen Branchen zum Einsatz. Das Verständnis dieser Anwendungen hilft Ihnen zu erkennen, wo dieses Ventil in reale Systeme passt.
Bau- und Erdbewegungsmaschinen nutzen das Rückschlagventil RVP 25 häufig. Bagger verfügen beispielsweise über hydraulische Arme, die ihre Position halten müssen, wenn der Bediener aufhört, die Bedienelemente zu bewegen. Ein am Zylinder installiertes Rückschlagventil RVP 25 verhindert, dass Öl zurückfließt, was zum Absinken des Arms führen würde. Diese Lasthaltefunktion sorgt für die Sicherheit des Bedieners und ermöglicht eine präzise Steuerung. Ähnliche Anwendungen gibt es bei Bulldozern, Kränen und Gabelstaplern.
Fertigungsmaschinen profitieren in mehrfacher Hinsicht von Rückschlagventil-RVP-25-Installationen. CNC-Bearbeitungszentren verwenden hydraulische Klemmen, um Werkstücke während der Schneidvorgänge stabil zu halten. Rückschlagventile sorgen dafür, dass die Klemmen auch bei schwankendem Pumpendruck dicht bleiben. Spritzgießmaschinen pumpen heißen Kunststoff unter hohem Druck in Formen. Das Rückschlagventil RVP 25 verhindert, dass Kunststoff durch den Einspritzkreislauf zurückfließt, was zu Materialverschwendung und einer Verlangsamung der Produktion führen würde.
Metallverarbeitungsgeräte wie Pressen und Scheren erzeugen durch Hydraulikzylinder enorme Kräfte. Diese Systeme benötigen zuverlässige Rückschlagventile, um unkontrollierte Bewegungen zu verhindern, wenn der Bediener die Bedienelemente loslässt. Das Rückschlagventil RVP 25 bewältigt die in der Metallbearbeitung typischen hohen Drücke und Durchflussraten. Durch den geringen Druckabfall bleibt das System auch bei schnellen Zyklen effizient.
Landwirtschaftliche Geräte, einschließlich Traktoren und Erntemaschinen, enthalten hydraulische Systeme für Geräte und Lenkung. Das Rückschlagventil RVP 25 schützt Hydraulikpumpen vor Schäden durch Rückwärtsdrehung, die beim Abschalten des Traktormotors auftreten können. Das Ventil trägt außerdem dazu bei, den Druck in den Hubkreisen aufrechtzuerhalten und verhindert so, dass Anbaugeräte beim Parken am Hang langsam nach unten rutschen.
Automatisierte Produktionslinien nutzen häufig Hydraulikkraft für sich wiederholende Aufgaben wie Stanzen, Pressen und Materialhandhabung. Das Rückschlagventil RVP 25 passt in Verteilerblöcke, die mehrere Zylinder von einer zentralen Stelle aus steuern. Dieser organisierte Ansatz reduziert die Verrohrung, spart Platz und vereinfacht die Fehlerbehebung. Mit Durchflussraten von bis zu 550 Litern pro Minute eignet sich der RVP 25 auch für schnelle Produktionsanlagen.
Ein konkretes Beispiel ist ein Robotermontagesystem, bei dem das Rückschlagventil RVP 25 neben Druckbegrenzungsventilen in einem kompakten Verteiler arbeitet. Der Roboterarm bewegt sich schnell und präzise und erfordert Durchflussraten von rund 600 Litern pro Minute. Durch die Installation des Rückschlagventils RVP 25 erreichten die Ingenieure eine um 15 Prozent bessere Systemeffizienz im Vergleich zu ihrem vorherigen Aufbau. Der geringe Druckabfall führte dazu, dass die Pumpe weniger Energie verbrauchte, was die Betriebskosten senkte.
Stationäre Hydraulikaggregate in Fabriken verfügen häufig über Rückschlagventileinheiten vom Typ RVP 25 an den Pumpenauslässen. Dadurch wird verhindert, dass beim Stoppen Systemdruck durch die Pumpe zurückfließt, was zu Schäden führen könnte. Das Ventil ermöglicht außerdem sanftere Starts, da die Pumpe den Systemdruck nicht sofort überwinden muss. Diese Anwendung ist einfach, aber entscheidend für die Zuverlässigkeit.
Wartung und Fehlerbehebung Ihres Rückschlagventils RVP 25
Regelmäßige Wartung sorgt dafür, dass Ihr Rückschlagventil RVP 25 über Jahre hinweg ordnungsgemäß funktioniert. Die gute Nachricht ist, dass diese Ventile bei korrekter Installation und Betrieb innerhalb ihrer Konstruktionsgrenzen nur minimale Aufmerksamkeit erfordern.
Beginnen Sie alle sechs bis zwölf Monate mit einer Sichtprüfung, je nachdem, wie stark Ihr System arbeitet. Achten Sie darauf, dass rund um das Ventilgehäuse oder die Montagefläche Öl austritt. Ein paar Tropfen könnten auf einen verschlissenen O-Ring hinweisen, der ausgetauscht werden muss. Starke Undichtigkeiten könnten bedeuten, dass sich die Befestigungsschrauben gelöst haben oder die Verteileroberfläche beschädigt ist. Überprüfen Sie, ob alle Befestigungsschrauben mit dem angegebenen Drehmoment von 70 Newtonmetern fest angezogen sind.
Durch Testen des Öffnungsdrucks erfahren Sie, ob die interne Feder noch ordnungsgemäß funktioniert. Sie benötigen einen Prüfstand mit einstellbaren Druck- und Durchflussreglern. Schließen Sie das Rückschlagventil RVP 25 an den Prüfstand an und erhöhen Sie den Druck schrittweise in Vorwärtsrichtung. Beachten Sie den Druck, bei dem der Fluss beginnt. Vergleichen Sie dies mit der Spezifikation des Ventils. Wenn der Öffnungsdruck erheblich angestiegen ist, kann es sein, dass das Ventil verunreinigt ist und den Kolben von seinem Sitz hält. Wenn der Öffnungsdruck abgenommen hat, ist die Feder möglicherweise aufgrund von Ermüdung oder Korrosion geschwächt.
Wenn Sie feststellen, dass das Rückschlagventil RVP 25 klemmt oder langsam reagiert, ist eine Innenreinigung erforderlich. Entfernen Sie das Ventil vom Verteiler und zerlegen Sie es vorsichtig. Einige Ventile erfordern Spezialwerkzeuge, um eine Beschädigung der Innenteile zu vermeiden. Reinigen Sie alle Komponenten mit einem Lösungsmittel, das mit Ihrer Hydraulikflüssigkeit kompatibel ist. Lösungsbenzin eignet sich gut für Mineralölsysteme. Überprüfen Sie den Kegelsitz und den Kolben auf Verschleiß oder Kratzer. Selbst kleine Mängel können zu Undichtigkeiten führen. Überprüfen Sie die Feder auf Korrosion oder dauerhafte Verformung.
Ersetzen Sie die O-Ringe bei jeder größeren Wartung. Diese Gummidichtungen verlieren mit der Zeit an Flexibilität, insbesondere wenn sie extremen Temperaturen oder inkompatiblen Flüssigkeiten ausgesetzt sind. Verwenden Sie Original-Ersatz-O-Ringe, die dem Originalmaterial entsprechen. FPM-O-Ringe kosten mehr als NBR, halten aber unter heißen Bedingungen länger. Tragen Sie beim Zusammenbau eine dünne Schicht Hydraulikflüssigkeit auf die neuen O-Ringe auf.
Die Ventilkartusche im Rückschlagventil RVP 25 ist bei den meisten Modellen austauschbar. Wenn Sie starken Verschleiß oder Schäden feststellen, ist die Bestellung einer neuen Kartusche oft wirtschaftlicher als der Versuch, einzelne Komponenten zu reparieren. Stellen Sie sicher, dass Ersatzteile vom Originalhersteller oder einer verifizierten kompatiblen Quelle stammen. Generische Teile erfüllen möglicherweise nicht dieselben Toleranzspezifikationen.
Lagern Sie Ersatzrückschlagventile RVP 25 an einem sauberen, trockenen Ort. Verschließen Sie die Anschlüsse mit Plastikkappen, um eine Kontamination zu verhindern. Durch die Lagerung bei extremen Temperaturen können die O-Ringe beschädigt werden. Bewahren Sie Ersatzteile daher nach Möglichkeit in einem klimatisierten Bereich auf. Überprüfen Sie die gelagerten Ventile jährlich und ersetzen Sie alle O-Ringe, die Anzeichen von Verschleiß aufweisen.
Wichtige Überlegungen zum Betrieb
Mehrere Faktoren beeinflussen die Leistung des Rückschlagventils RVP 25 in Ihrem spezifischen System. Wenn Sie diese Überlegungen verstehen, können Sie Probleme vermeiden.
Die Zyklusfrequenz ist wichtiger, als den meisten Menschen bewusst ist. Das Rückschlagventil RVP 25 bewältigt gelegentliche Zyklen sehr gut, ist jedoch nicht für einen schnellen Dauerbetrieb ausgelegt. Typischerweise geben Hersteller für Standardausführungen eine maximale Zyklenlebensdauer von 10.000 Betätigungen an. Bei häufigeren Anwendungszyklen verschleißen die Feder- und Dichtflächen schneller. Erwägen Sie stattdessen ein vorgesteuertes Rückschlagventil für Anwendungen mit hohen Zyklen.
Die Flüssigkeitsviskosität verändert den Druckabfall durch das Rückschlagventil RVP 25. Die Spezifikationen gehen von Mineralöl mit einer Viskosität von etwa 335 SUS aus, was typisch für Industriehydraulik ist. Dickere Flüssigkeiten erzeugen höhere Druckverluste, was die Systemeffizienz verringert und mehr Wärme erzeugt. Dünnere Flüssigkeiten schmieren die Innenteile möglicherweise nicht ausreichend, was zu einem schnelleren Verschleiß führt. Halten Sie sich für optimale Ergebnisse an den angegebenen Viskositätsbereich von 2,8 bis 500 Quadratmillimetern pro Sekunde.
Verschmutzung ist ein großer Feind aller Hydraulikventile, einschließlich des Rückschlagventils RVP 25. Die engen Zwischenräume im Ventil vertragen weder Schmutz noch Metallpartikel. Filtern Sie Ihre Hydraulikflüssigkeit immer auf mindestens 20 Mikrometer, vorzugsweise 10 Mikrometer oder feiner. Installieren Sie den Filter vor dem Rückschlagventil RVP 25, um Verunreinigungen aufzufangen, bevor sie das Ventil erreichen. Wechseln Sie die Filter regelmäßig gemäß dem Zeitplan des Herstellers.
Extreme Temperaturen beeinträchtigen sowohl die Leistung als auch die Lebensdauer. Während das Rückschlagventil RVP 25 bei minus 20 bis plus 100 Grad Celsius arbeitet, ist es besser, in der Mitte dieses Bereichs zu bleiben. Sehr kalte Temperaturen machen Dichtungen steif und können den Öffnungsdruck erhöhen. Sehr hohe Temperaturen erweichen Dichtungen und beschleunigen den Verschleiß. Wenn Ihr System ständig heiß läuft, sollten Sie ein Upgrade auf FPM-O-Ringe in Betracht ziehen oder einen Wärmetauscher in Ihren Hydraulikkreislauf integrieren.
Die Einbauausrichtung hat keinen Einfluss auf das Rückschlagventil RVP 25 mechanisch, kann jedoch für den Wartungszugang von Bedeutung sein. Montieren Sie das Ventil so, dass Sie die Befestigungsschrauben für zukünftige Wartungsarbeiten erreichen können. Wenn möglich, richten Sie es so aus, dass eingeschlossene Luftblasen auf natürliche Weise entweichen können. Während das Ventil in jeder Position funktioniert, erleichtert die Montage mit horizontalen Anschlüssen das Entlüften bei der Erstinbetriebnahme.
Systemdruckspitzen können jede hydraulische Komponente, einschließlich Rückschlagventile, beschädigen. Stellen Sie sicher, dass Ihr System über ausreichende Druckentlastungsventile verfügt, die für die Durchflussrate Ihrer Pumpe dimensioniert sind. Das Rückschlagventil RVP 25 ist für einen Dauerdruck von 350 bar ausgelegt, wiederholte Spitzen über diesem Wert verkürzen jedoch seine Lebensdauer. Erwägen Sie die Installation von Druckdämpfern oder Druckspeichern, wenn in Ihrem System häufig Druckstöße auftreten.
Auswahl des richtigen Rückschlagventils RVP 25 für Ihr System
Um die richtige Ventilspezifikation auszuwählen, müssen die Ventilfunktionen an Ihre Systemanforderungen angepasst werden. Ermitteln Sie zunächst den maximalen Betriebsdruck Ihres Systems. Fügen Sie eine Sicherheitsmarge von mindestens 20 Prozent hinzu, um Druckspitzen zu berücksichtigen. Wenn Ihr System normalerweise mit 280 bar läuft, bietet die 350-bar-Nennleistung des Rückschlagventils RVP 25 einen ausreichenden Spielraum. Für höhere Drücke benötigen Sie eine andere Ventilserie.
Als nächstes folgt die Berechnung der Durchflussmenge. Bestimmen Sie den maximalen Durchfluss durch den Kreislauf, in dem Sie das Rückschlagventil RVP 25 installieren. Vergleichen Sie diesen mit der Durchflussleistung des Ventils, typischerweise 150 bis 550 Liter pro Minute, je nach Hersteller. Vergessen Sie nicht, die Druckabfallkurven zu überprüfen. Höhere Durchflussraten verursachen größere Druckverluste, die Energie verschwenden und Wärme erzeugen. Wenn Ihr erforderlicher Durchfluss einen Druckabfall von mehr als 10 bar verursacht, sollten Sie eine größere Ventilgröße oder zwei parallel geschaltete Ventile in Betracht ziehen.
Die Auswahl des Öffnungsdrucks hängt von Ihrer spezifischen Anwendung ab. Für die meisten Anwendungen reicht der standardmäßige Öffnungsdruck von 0,5 bar aus. Diese niedrige Einstellung minimiert den Widerstand im Normalbetrieb. In bestimmten Situationen benötigen Sie jedoch möglicherweise einen höheren Öffnungsdruck. Wenn Sie versuchen, eine Last vertikal zu halten, bietet ein höherer Öffnungsdruck eine bessere Sicherheit gegen Abdriften. Wenn Sie jeglichen Rückfluss, selbst bei geringem Gegendruck, verhindern müssen, wählen Sie einen Öffnungsdruck von 4,5 bar. Bedenken Sie, dass höhere Öffnungsdrücke auch den Vorwärtsdruckabfall erhöhen.
Die Anschlusskonfiguration muss zu Ihrem Verteiler oder Ihrer Rohrleitung passen. Das Rückschlagventil RVP 25 verfügt über verschiedene Anschlussoptionen, darunter NPT-Gewinde, SAE-O-Ring-Anschlüsse und BSPP-Gewinde. Stellen Sie bei der Verteilermontage sicher, dass der Anschlussabstand und das Montagelochmuster mit Ihrem Verteilerdesign übereinstimmen. Die meisten Hersteller bieten CAD-Modelle an, die Sie in Ihre Designsoftware importieren können, um die Passgenauigkeit zu überprüfen. Laden Sie diese Modelle herunter, bevor Sie Ihren Kauf abschließen.
Die Materialverträglichkeit ist entscheidend für eine lange Lebensdauer des Ventils. Das Standard-Rückschlagventil RVP 25 funktioniert mit mineralischen Hydraulikölen und Phosphatesterflüssigkeiten. Wenn Sie Wasser-Glykol-Mischungen, synthetische Flüssigkeiten oder biologisch abbaubare Öle verwenden, überprüfen Sie die Kompatibilität sowohl mit dem Ventilkörper als auch mit den Dichtungen. Einige Hersteller bieten spezielle Dichtungsmaterialien für ungewöhnliche Flüssigkeiten an. Wenden Sie sich im Zweifelsfall an den technischen Support des Herstellers.
Budgetüberlegungen beeinflussen Ihre Markenwahl. Wenn die Kosten Ihr Hauptanliegen sind und Ihre Anwendung nicht kritisch ist, bieten die Huade- oder Hengli-Versionen des Rückschlagventils RVP 25 erhebliche Einsparungen. Für anspruchsvolle Anwendungen, bei denen Zuverlässigkeit im Vordergrund steht, rechtfertigen HYDAC- oder Zentgraf-Ventile ihre höheren Kosten durch bessere Konsistenz und Unterstützung. Berücksichtigen Sie die Gesamtbetriebskosten, einschließlich möglicher Ausfallzeiten bei einem Ventilausfall, und nicht nur den ursprünglichen Kaufpreis.
Vorlaufzeit und Verfügbarkeit sind für die Projektplanung von Bedeutung. HYDAC-Ventile sind in Nordamerika und Europa leicht erhältlich und werden oft innerhalb weniger Tage ausgeliefert. Chinesische Hersteller benötigen möglicherweise mehrere Wochen für die Lieferung, insbesondere wenn Sie eine individuelle Anpassung benötigen. Planen Sie Ihre Bestellung entsprechend, um Projektverzögerungen zu vermeiden.
Vergleich des Rückschlagventils RVP 25 mit anderen Optionen
Das Verständnis der Alternativen hilft Ihnen zu bestätigen, dass das Rückschlagventil RVP 25 die richtige Wahl für Ihre Anwendung ist. Mehrere andere Ventiltypen bieten eine Einweg-Durchflusskontrolle mit jeweils unterschiedlichen Stärken.
Standard-Inline-Rückschlagventile wie die RV-Serie verwenden das gleiche Grundprinzip wie das RVP 25, werden jedoch über Gewindeanschlüsse angeschlossen, anstatt an einen Verteiler geschraubt zu werden. Die RV-Serie eignet sich gut für einfache Rohrleitungssysteme, aber das Rückschlagventil RVP 25 spart in Verteilerkonstruktionen erheblich Platz. Sie können mehrere RVP 25-Ventile in einem kompakten Block zusammenfassen, anstatt Rohre zu einzelnen RV-Ventilen zu verlegen. Dadurch werden Leckstellen reduziert und das System besser organisiert. Wenn Sie jedoch ein bestehendes Rohrsystem nachrüsten, ist die Installation von RV-Ventilen möglicherweise einfacher als die Neukonstruktion für die Verteilermontage.
Vorgesteuerte Rückschlagventile bieten einen zusätzlichen Steueranschluss, der es Ihnen ermöglicht, das Ventil auch gegen Rückdruck zu öffnen. Diese Funktion ist nützlich, wenn Sie einen Zylinder einfahren müssen, der durch ein Rückschlagventil gesperrt ist. Das Rückschlagventil RVP 25 verfügt nicht über diese Pilotfunktion, was es einfacher und kostengünstiger macht. Wenn Sie unbedingt einen Vorsteuerbetrieb benötigen, benötigen Sie einen anderen Ventiltyp. Aber für eine einfache Einweg-Durchflussregelung ist das einfachere Rückschlagventil RVP 25 zuverlässiger, da es weniger Teile hat, die ausfallen können.
Kugelrückschlagventile von Herstellern wie Zentgraf reagieren sehr schnell, da die Kugel weniger Masse hat als ein Kegelkolben. Diese schnelle Reaktion funktioniert gut in Systemen mit schnellen Druckänderungen. Konuskonstruktionen, wie sie in den HYDAC-Rückschlagventilen RVP 25 verwendet werden, dichten jedoch in der Regel besser ab, da der Konus eine größere Kontaktfläche mit dem Sitz bietet. Das Kegeldesign bewältigt auch hohe Drücke über Millionen von Zyklen hinweg zuverlässiger. Ihre Wahl zwischen Kugel und Kegel hängt davon ab, ob Sie eine schnellere Reaktion oder eine bessere Abdichtung benötigen.
Proportionalventile ermöglichen eine variable Durchflussregelung anstelle eines einfachen Ein-Aus-Betriebs. Diese unterscheiden sich grundlegend von Rückschlagventilen und dienen einem anderen Zweck. Verwechseln Sie die beiden nicht. Proportionalventile kosten viel mehr und erfordern elektronische Steuerungen. Das Rückschlagventil RVP 25 ist ein passives Gerät, das automatisch auf der Grundlage der Druckdifferenz arbeitet. Diese Einfachheit macht es äußerst zuverlässig und für grundlegende Flusskontrollaufgaben geeignet.
Federbelastete Überdruckventile sehen ähnlich aus wie Rückschlagventile, erfüllen jedoch eine andere Funktion. Überdruckventile schützen Systeme vor Überdruck, indem sie öffnen, wenn der Druck einen festgelegten Grenzwert überschreitet. Das Rückschlagventil RVP 25 arbeitet abhängig von der Durchflussrichtung und nicht vom Druckniveau. Viele Systeme verwenden beide Ventiltypen zusammen. Das Rückschlagventil RVP 25 verhindert einen Rückfluss, während Überdruckventile Druckspitzen bewältigen.
Zukünftige Trends und Technologieintegration
Die Hydrauliktechnologie entwickelt sich ständig weiter und das Rückschlagventil RVP 25 passt sich zusammen mit der Branche an. Einige Hersteller bieten mittlerweile Rückschlagventile mit integrierten Sensoren an, die Durchfluss, Druck und Temperatur überwachen. Diese intelligenten Ventile stellen eine Verbindung zu industriellen Internet-of-Things-Netzwerken her und ermöglichen eine Systemüberwachung in Echtzeit. Auch wenn die Sensorintegration speziell beim RVP 25 noch nicht üblich ist, zeigt sie doch, in welche Richtung sich die Technologie entwickelt. Eine vorausschauende Wartung wird möglich, wenn Sie die Ventilleistung aus der Ferne verfolgen können.
Verbesserungen in der Materialwissenschaft sorgen dafür, dass hydraulische Komponenten in rauen Umgebungen länger halten. Neue Dichtungsmaterialien widerstehen höheren Temperaturen und aggressiven Flüssigkeiten besser als herkömmlicher Gummi. Oberflächenbehandlungen an Ventilkörpern sorgen für eine bessere Korrosionsbeständigkeit ohne große Mehrkosten. Mit zunehmender Reife dieser Technologien können wir davon ausgehen, dass die Rückschlagventil-RVP-25-Einheiten immer anspruchsvollere Anwendungen bewältigen werden.
Ein weiterer Trend bei Hydraulikventilen ist die Miniaturisierung. Da mobile Geräte immer kompakter werden, besteht der Druck, die Hydraulikkomponenten zu verkleinern und gleichzeitig die Leistung beizubehalten. Das am Verteiler montierte Design des Rückschlagventils RVP 25 erfüllt diesen Bedarf bereits besser als herkömmliche Inline-Ventile. Zukünftige Versionen könnten durch fortschrittliche Fertigungstechniken wie die additive Fertigung noch mehr Funktionalität in kleinere Pakete packen.
Abschließende Gedanken zum Rückschlagventil RVP 25
Das Rückschlagventil RVP 25 stellt eine ausgereifte, zuverlässige Lösung für die Einweg-Durchflusskontrolle in Mitteldruck-Hydrauliksystemen dar. Sein unkompliziertes Design sorgt für konstante Leistung in einem breiten Anwendungsspektrum, von Baumaschinen bis hin zur automatisierten Fertigung. Die Fähigkeit des Ventils, einen Druck von bis zu 350 bar und einen Durchfluss von 550 Litern pro Minute zu bewältigen, macht es für den anspruchsvollen industriellen Einsatz geeignet.
Bei der Wahl zwischen Herstellern kommt es darauf an, die Kosten gegen die Qualitätsanforderungen abzuwägen. HYDAC bietet erstklassige Leistung und größte Verfügbarkeit. Zentgraf bietet europäisches Engineering mit guter Anpassung. Huade und Hengli liefern funktionale Leistung zu günstigen Preisen. Alle diese Optionen geben Ihnen die Flexibilität, die Ventilauswahl an die Projektanforderungen anzupassen.
Eine ordnungsgemäße Installation und Wartung gewährleisten eine lange Lebensdauer. Montieren Sie das Rückschlagventil RVP 25 mit korrekt angezogenen Schrauben auf einer ebenen, sauberen Verteileroberfläche. Halten Sie die Hydraulikflüssigkeit sauber und innerhalb des angegebenen Temperaturbereichs. Überprüfen Sie regelmäßig den Öffnungsdruck und ersetzen Sie die O-Ringe bei größeren Wartungsintervallen.
Für detaillierte Spezifikationen und CAD-Modelle besuchen Sie Hersteller-Websites wie die offizielle Website von HYDAC oder Engineering-Plattformen wie DirectIndustry. Wenn Sie zum Kauf bereit sind, bieten Lieferanten wie ValinOnline, Motion Industries und Made-in-China verschiedene Preisoptionen an. Ganz gleich, ob Sie ein neues System entwerfen oder ein verschlissenes Ventil ersetzen, das Rückschlagventil RVP 25 bietet bewährte Leistung, auf die Sie sich verlassen können.
