Bei der Arbeit mit hydraulischen Systemen ist die Steuerung der Flüssigkeitsflussrichtung für Sicherheit und Effizienz von entscheidender Bedeutung. Das Rückschlagventil RVP-20 ist eine auf einer Platte montierte Hydraulikkomponente, die den Flüssigkeitsfluss in eine Richtung ermöglicht und gleichzeitig einen Rückfluss verhindert. Dieser Leitfaden erklärt, was den RVP-20 für hydraulische Anwendungen wertvoll macht und wie er in realen Situationen funktioniert.
Was ist das Rückschlagventil RVP-20?

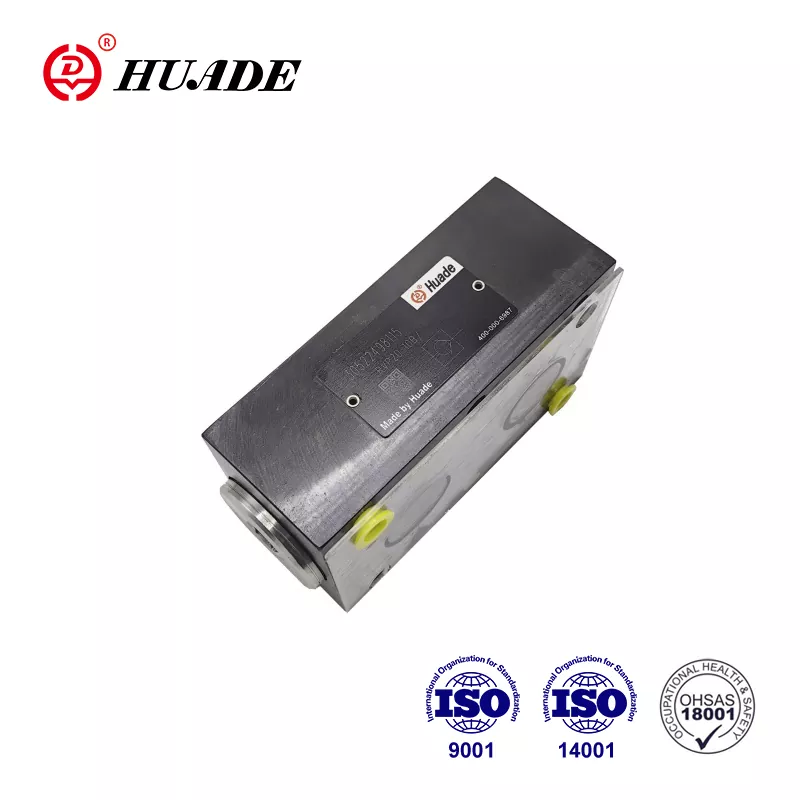

Das Rückschlagventil RVP-20 ist ein federbelastetes Ventil von HYDAC, einem deutschen Unternehmen, das sich auf Hydrauliklösungen spezialisiert hat. Dieses Ventil verwendet ein kegelförmiges Tellerdesign, das eine leckagefreie Abdichtung schafft, wenn Flüssigkeit versucht, zurückzufließen. Das „20“ im Namen weist darauf hin, dass es für Anwendungen mit mittlerem Durchfluss ausgelegt ist, was einem 1-Zoll-Rohranschluss in der -16-Serie entspricht.
Das Ventil ermöglicht einen freien Durchfluss von Anschluss B zu Anschluss A und blockiert gleichzeitig den Rückfluss vollständig. Wenn der Flüssigkeitsdruck die Federkraft (typischerweise 0,5 bar) übersteigt, bewegt sich der Kegel zurück und lässt Flüssigkeit durch. Wenn der Druck abfällt oder sich umkehrt, drückt die Feder den Kegel schnell gegen seinen Sitz zurück und stoppt so jede Rückwärtsbewegung. Diese einfache mechanische Aktion erfolgt ohne Strom oder externe Steuerung.

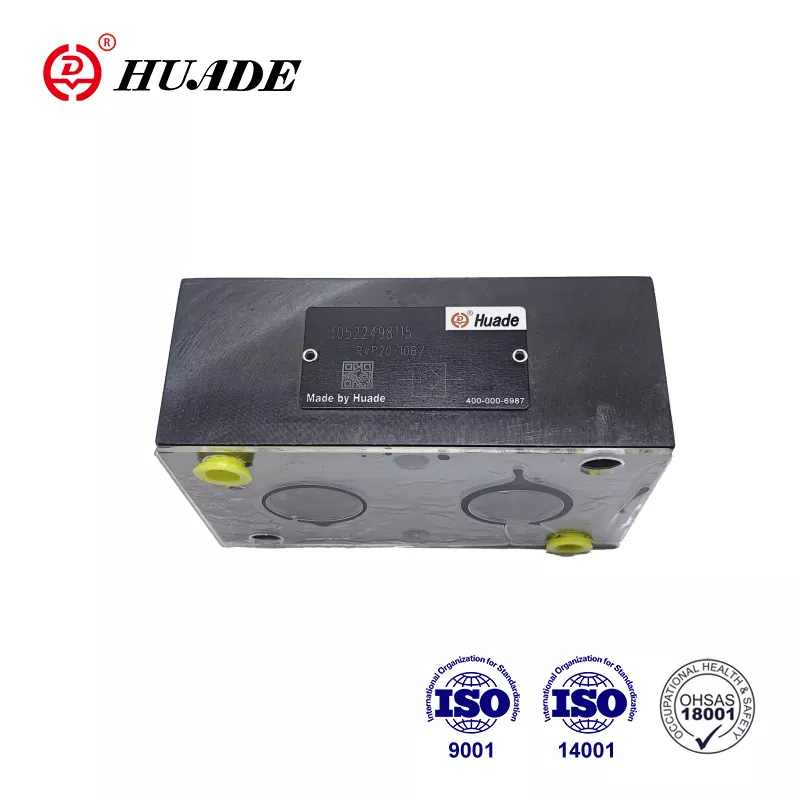

Das Rückschlagventil RVP-20 wiegt etwa 3,3 kg und verfügt über ein kompaktes Plattenmontagedesign, das direkt auf Ventilblöcke passt. Diese Montageart spart im Vergleich zu Inline-Ventilen Platz und vereinfacht die Installation in komplexen Hydraulikkreisläufen.
Technische Spezifikationen und Leistung
Das Rückschlagventil RVP-20 bewältigt einen maximalen Arbeitsdruck von bis zu 350 bar (5.000 psi) und einen Durchfluss von bis zu 350 Litern pro Minute (150 gpm). Diese Spezifikationen machen es für mittelschwere Hydrauliksysteme geeignet, die in Baumaschinen und Industriemaschinen zu finden sind. Das Ventil behält seine Leistung über einen Temperaturbereich von -20 °C bis +80 °C bei und deckt die meisten Betriebsumgebungen ab.
Der Öffnungsdruck für das Standard-Rückschlagventil RVP-20 beträgt 0,5 bar, was bedeutet, dass die Flüssigkeit nur einen minimalen Druck benötigt, um das Ventil für den Vorwärtsfluss zu öffnen. Kundenspezifische Versionen mit 1 bar oder höherem Öffnungsdruck sind verfügbar, wenn Anwendungen einen höheren Öffnungswiderstand erfordern. Der Druckabfall am Ventil steigt mit der Durchflussrate – bei 200 Litern pro Minute ist mit einem Druckverlust von etwa 2 bar zu rechnen, während bei einem maximalen Durchfluss von 350 Litern pro Minute der Druckabfall 4 bis 8 bar erreichen kann.
Der Ventilkörper besteht aus phosphatiertem Stahl mit optionaler Zinkbeschichtung, während Kegel und Sitz aus gehärtetem und geschliffenem Stahl gefertigt sind, um eine lange Lebensdauer zu gewährleisten. FKM-Dichtungen bieten chemische Beständigkeit und funktionieren mit Mineralöl-Hydraulikflüssigkeiten mit einer Viskosität zwischen 2,8 und 800 mm²/s. Das Design folgt den Normen DIN ISO 1219 und wurde mit Mineralölen gemäß den Spezifikationen DIN 51524 getestet.
So funktioniert das Rückschlagventil RVP-20
Das Verständnis der Funktionsweise des Rückschlagventils RVP-20 hilft zu erklären, warum es in hydraulischen Systemen effektiv ist. Das Ventil enthält einen federbelasteten Kegel, der auf einem präzisionsgefertigten Sitz sitzt. In der geschlossenen Position hält die Feder diesen Kegel fest gegen den Sitz und erzeugt so eine Metall-auf-Metall-Dichtung, die verhindert, dass Flüssigkeit nach hinten fließt.
Wenn Flüssigkeit mit ausreichendem Druck über Anschluss B eindringt, drückt sie gegen die Kegeloberfläche. Sobald der Druck die Federkraft übersteigt, verschiebt sich der Kegel nach hinten und öffnet einen Weg, durch den die Flüssigkeit in Richtung Anschluss A fließen kann. Der Kegel bleibt geöffnet, solange der Vorwärtsdruck anhält. In diesem geöffneten Zustand erzeugt das Rückschlagventil RVP-20 einen relativ geringen Widerstand und ermöglicht so eine effiziente Flüssigkeitsbewegung durch das System.
Wenn sich der Druck ausgleicht oder umkehrt, drückt die Feder den Kegel sofort in seine geschlossene Position zurück. Dieser schnelle Verschluss verhindert einen Rückfluss und schützt vorgelagerte Komponenten vor Druckspitzen oder Rückdrehung. Das Kegeldesign stellt sicher, dass das Ventil jedes Mal richtig sitzt, ohne dass eine Einstellung oder Wartung des Schließmechanismus erforderlich ist.
Einbaumaße und Montage
Das Rückschlagventil RVP-20 verwendet ein standardisiertes Plattenmontagemuster, das für SAE-, BSPP- und NPTF-Anschlusskonfigurationen geeignet ist. Die Montagefläche ist 76,5 mm breit und die Anschlüsse haben einen Abstand von 60 mm. Die Gesamtlänge des Ventils beträgt 133 mm, bei einer Sockelhöhe von 127 mm. Dank dieser kompakten Abmessungen passt das Rückschlagventil RVP-20 in enge Räume in Hydraulikverteilern.
Für die Installation sind M10-Schrauben mit einem Drehmoment von 20–30 Nm erforderlich. Die Montageoberfläche sollte eine Rauheit von 0,8 μm oder glatter haben, um eine ordnungsgemäße Abdichtung zu gewährleisten. Das Ventil kann in jeder Ausrichtung montiert werden, ohne die Leistung zu beeinträchtigen, was den Konstrukteuren Flexibilität bei der Erstellung von Hydraulikkreisläufen bietet. Die Anschlussgewinde sind 16 mm tief und die Flanschdicke beträgt 19 mm.
Stellen Sie beim Einbau des Rückschlagventils RVP-20 sicher, dass die Durchflussrichtung mit der Pfeilmarkierung auf dem Ventilgehäuse übereinstimmt. Anschluss B sollte mit der Druckquelle verbunden sein, während Anschluss A mit dem geschützten Kreislauf verbunden ist. Die Verwendung der richtigen Schraubengüte (10,9 oder höher) verhindert ein Versagen der Befestigungselemente bei Vibrationen und Druckwechseln.
Häufige Anwendungen für das Rückschlagventil RVP-20
Mobile Maschinen stellen ein Hauptanwendungsgebiet für das Rückschlagventil RVP-20 dar. Bagger verwenden diese Ventile an den Auslässen der Hydraulikpumpen, um den Gegendruck aufrechtzuerhalten und Druckstöße zu verhindern, wenn die Auslegerbewegungen plötzlich stoppen. Walzen und Verdichter profitieren von der Fähigkeit des Ventils, Hydraulikkreise zu isolieren und so die Sicherheit beim Gerätebetrieb zu verbessern.
Industrielle Automatisierungssysteme verlassen sich auf das Rückschlagventil RVP-20 zur Zylinderverriegelung und Druckhaltung. Spritzgießmaschinen nutzen diese Ventile, um einen stabilen Einspritzdruck zu gewährleisten, was laut Erfahrungsberichten Defekte und Ausfallzeiten um 20–30 % reduziert. Hydrauliksysteme am Fließband nutzen die Ventile, um unbeabsichtigte Bewegungen zu verhindern, wenn die Kreisläufe drucklos sind.
Marine- und Offshore-Anwendungen profitieren von den korrosionsbeständigen Materialien und der zuverlässigen Abdichtung des Rückschlagventils RVP-20. Ventilantriebe auf Schiffen und Ölplattformen nutzen diese Rückschlagventile zur Richtungstrennung. Hochdruckschmiersysteme und hydraulische Spannvorrichtungen enthalten ebenfalls den RVP-20, wenn die Rückflussverhinderung für die Systemintegrität von entscheidender Bedeutung ist.
Das Ventil funktioniert am besten bei zyklischen Anwendungen mit niedriger bis mittlerer Frequenz. Bei Systemen mit ständigem Hochfrequenzbetrieb kann das wiederholte Öffnen und Schließen den Verschleiß der Kegel- und Sitzflächen beschleunigen. In solchen Fällen ist es wichtig, alternative Ventilkonstruktionen oder kürzere Wartungsintervalle in Betracht zu ziehen.
Wartung und Lebensdauer
Das Rückschlagventil RVP-20 erfordert unter normalen Betriebsbedingungen nur minimale Wartung. HYDAC beziffert die mittlere Zeit bis zum Ausfall (MTTF_d) unter idealen Bedingungen mit 150 Jahren, wobei die tatsächliche Lebensdauer stark von der Flüssigkeitsreinheit und der Betriebsumgebung abhängt. Jährliche Inspektionen bzw. Kontrollen alle 1.000 Betriebsstunden helfen dabei, Verschleiß zu erkennen, bevor es zu Ausfällen kommt.
Zu den wichtigsten Wartungsaufgaben gehören die Überprüfung der Dichtungen auf Beschädigung oder Abnutzung und die Überwachung des Druckabfalls am Ventil. Wenn der Druckabfall gegenüber den Basismessungen um mehr als 10 % ansteigt, kann interner Verschleiß oder Verschmutzung die Leistung beeinträchtigen. Für die regelmäßige Wartung sind Dichtungsersatzsätze (Teilenummer 555094) erhältlich.
Wenn Sie das Rückschlagventil RVP-20 warten, isolieren Sie den Hydraulikkreis vollständig und entlasten Sie den gesamten Druck, bevor Sie das Ventil entfernen. Führen Sie nach dem Zusammenbau einen Dichtheitstest mit dem 1,5-fachen Arbeitsdruck durch, um die Integrität der Dichtung zu überprüfen. Die Aufrechterhaltung einer ordnungsgemäßen Flüssigkeitsfiltration (20 μm oder feiner) verlängert die Lebensdauer des Ventils erheblich, indem verhindert wird, dass abrasive Partikel die Dichtflächen beschädigen.
Indem die Hydraulikflüssigkeit sauber gehalten wird und innerhalb des angegebenen Viskositätsbereichs bleibt, werden die häufigsten Probleme mit dem Rückschlagventil RVP-20 vermieden. Verunreinigungen verursachen etwa 80 % der Ausfälle hydraulischer Komponenten. Daher zahlt sich die Investition in hochwertige Filterung und regelmäßige Flüssigkeitsanalysen durch eine längere Lebensdauer der Komponenten und geringere Ausfallzeiten aus.
Vergleich des Rückschlagventils RVP-20 mit ähnlichen Modellen
Innerhalb der HYDAC RV/RVP-Serie liegt das Rückschlagventil RVP-20 zwischen kleineren und größeren Modellen. Der RVP-16 bewältigt Durchflussmengen von bis zu 200 Litern pro Minute und wiegt 2,1 kg, wodurch er für leichtere Anwendungen geeignet ist. Der RVP-25 erhöht die Kapazität auf 550 Liter pro Minute, wiegt jedoch 5,8 kg und eignet sich besser für schwere Industriesysteme. Alle drei Modelle haben den gleichen Maximaldruck und Temperaturbereich von 350 bar.
Andere Hersteller bieten Konkurrenzprodukte mit ähnlichen Spezifikationen an. Die S 20-Serie von Bosch Rexroth bietet integrierte Sicherheitsfunktionen und elektrische Überwachungsoptionen mit Druckstufen bis 315 bar und Durchflusskapazitäten bis 450 Liter pro Minute. Die PV-Serie von Parker Hannifin legt den Schwerpunkt auf leichte Verbundwerkstoffe für Luft- und Raumfahrtanwendungen, die 350 bar und 300 Liter pro Minute verarbeiten.
Die Ventile der CSV-Serie von Danfoss zeichnen sich durch eine verbesserte Korrosionsbeständigkeit und höhere Druckwerte (420 bar) aus und eignen sich für landwirtschaftliche Geräte. Die BC-Serie von HAWE Hydraulik bietet ultrakompakte Bauformen für deutsche Maschinenbauer mit 350 bar Druck und 320 Liter Durchfluss pro Minute. Das Rückschlagventil RVP-20 bleibt durch seine bewährte Zuverlässigkeit, sein leckagefreies Design und die einfache Integration in bestehende HYDAC-Systeme wettbewerbsfähig.
Einkauf und Verfügbarkeit
Das Rückschlagventil RVP-20 trägt standardmäßig die Teilenummer 705937 von HYDAC. Der Kauf über autorisierte Händler gewährleistet Originalteile und technischen Support. Zu den wichtigsten Vertriebshändlern gehören ValinOnline und Leader Hydraulics, die das Ventil und die zugehörigen Dichtungssätze auf Lager haben. Die Lieferzeiten variieren je nach Region, reichen jedoch in der Regel von sofortiger Verfügbarkeit bis zu 2–4 Wochen für Standardkonfigurationen.
Kundenspezifische Versionen des Rückschlagventils RVP-20 mit unterschiedlichen Öffnungsdrücken oder speziellen Dichtungen erfordern längere Lieferzeiten, normalerweise 6–8 Wochen. Geben Sie bei der Bestellung kundenspezifischer Spezifikationen die vollständigen Systemanforderungen an, einschließlich Arbeitsdruck, Durchflussrate, Flüssigkeitstyp und Temperaturbereich. Diese Informationen helfen den HYDAC-Ingenieuren, die optimale Konfiguration zu empfehlen.
Gebrauchte oder generalüberholte Rückschlagventil-RVP-20-Einheiten sind auf Sekundärmärkten wie eBay erhältlich, oft zu niedrigeren Preisen. Der Kauf gebrauchter Hydraulikkomponenten birgt jedoch Risiken wie unbekannte Wartungshistorien und möglichen inneren Verschleiß. Wenn es aus Kostengründen erforderlich ist, gebrauchte Ventile in Betracht zu ziehen, kaufen Sie nur bei Verkäufern mit nachweislichem Ruf und fordern Sie eine Drucktestdokumentation an.
Best Practices für die Integration des Rückschlagventils RVP-20
Die erfolgreiche Integration des Rückschlagventils RVP-20 beginnt mit dem richtigen Systemdesign. Berechnen Sie die tatsächlichen Durchflussraten und Druckabfälle, um sicherzustellen, dass das Ventil keinen übermäßigen Widerstand im Kreislauf erzeugt. Das Ventil funktioniert am besten, wenn der Durchfluss unter 80 % der maximalen Kapazität bleibt und so Spielraum für Druckspitzen und Temperaturschwankungen bietet.
Installieren Sie einen Entlüftungs- oder Entlüftungsfilter in Systemen, in denen es zu Lufteinschlüssen kommen kann. Eingeschlossene Luft kann das ordnungsgemäße Schließen des Rückschlagventils RVP-20 verhindern und im Laufe der Zeit zu Kavitationsschäden führen. Die Positionierung des Ventils so, dass Luftblasen aufsteigen und entweichen können, verbessert die Leistung und Langlebigkeit.
Wenn Sie mehrere Rückschlagventil-RVP-20-Einheiten in parallelen Kreisläufen verwenden, achten Sie auf eine ausgewogene Durchflussverteilung. Leichte Schwankungen des Öffnungsdrucks zwischen Ventilen können zu ungleichmäßiger Belastung führen und die Wirksamkeit der Parallelanordnung verringern. Erwägen Sie die Verwendung aufeinander abgestimmter Sets aus derselben Produktionscharge für kritische Anwendungen.
Überwachen Sie das Rückschlagventil RVP-20 während des ersten Systemstarts und der Inbetriebnahme. Achten Sie auf ungewöhnliche Geräusche, übermäßige Hitze oder unerwartete Druckwerte, die auf Installationsprobleme oder inkompatible Betriebsbedingungen hinweisen könnten. Die frühzeitige Erkennung von Problemen verhindert Schäden am Ventil und anderen Systemkomponenten.
Einschränkungen und Überlegungen verstehen
Während das Rückschlagventil RVP-20 in vielen Anwendungen hervorragende Leistungen erbringt, verhindert das Erkennen seiner Grenzen eine Fehlanwendung. Das Ventil ist nicht für Hochfrequenzzyklen ausgelegt, bei denen sich der Kegel viele Male pro Minute öffnet und schließt. Ein solcher Betrieb beschleunigt den Verschleiß und kann zu einem vorzeitigen Ausfall führen. Für Hochfrequenzanwendungen sollten Sie vorgesteuerte Rückschlagventile oder Patronenventile in Betracht ziehen, die für den dynamischen Betrieb ausgelegt sind.
Durch die federbelastete Konstruktion erzeugt das Rückschlagventil RVP-20 beim Vorwärtsfluss immer einen gewissen Druckabfall. In Kreisläufen, in denen ein minimaler Widerstand von entscheidender Bedeutung ist, muss diese Eigenschaft bei der Pumpendimensionierung und den Berechnungen der Systemeffizienz berücksichtigt werden. Bei maximalem Durchfluss kann der Druckabfall 8 bar erreichen, was in Wärme und verschwendete Energie umgewandelt wird.
Wenn das Ventil ordnungsgemäß funktioniert, führt der Rückfluss zu keiner Leckage, aber Verschmutzung oder Verschleiß können die Dichtung beeinträchtigen. Systeme, die aus Sicherheitsgründen eine absolute Leckagefreiheit erfordern, benötigen möglicherweise redundante Ventile oder alternative Dichtungstechnologien. Durch regelmäßige Tests wird sichergestellt, dass die umgekehrte Abdichtung während der gesamten Lebensdauer des Ventils wirksam bleibt.
Das Rückschlagventil RVP-20 bietet einen rein mechanischen Betrieb ohne Positionsrückmeldung oder Einstellbarkeit während des Betriebs. Anwendungen, die einen variablen Öffnungsdruck oder eine Fernsteuerung erfordern, erfordern unterschiedliche Ventiltypen. Das Verständnis dieser grundlegenden Eigenschaften hilft dabei, das Ventil an die entsprechenden Anwendungen anzupassen.
Abschluss
Das Rückschlagventil RVP-20 dient als zuverlässige Lösung zur Verhinderung von Rückfluss in Hydrauliksystemen, die bei Drücken bis zu 350 bar und Durchflussmengen von bis zu 350 Litern pro Minute betrieben werden. Sein federbelastetes Kegeldesign sorgt für eine leckagefreie Rückwärtsdichtung und sorgt gleichzeitig für einen geringen Druckabfall in Vorwärtsrichtung. Das kompakte Plattenmontageformat vereinfacht die Installation in Ventilblöcken und Verteilern.
Dieses Ventil wird häufig in mobilen Maschinen, in der industriellen Automatisierung und in der Schiffshydraulik eingesetzt, wo die Richtungssteuerung für Sicherheit und Effizienz wichtig ist. Bei ordnungsgemäßer Installation, Flüssigkeitsreinheit und regelmäßiger Inspektion bietet das Rückschlagventil RVP-20 viele Jahre lang störungsfreien Betrieb. Sein standardisiertes Design und seine breite Verfügbarkeit machen es zu einer praktischen Wahl für neue Systeme und Ersatzanwendungen.
Wenn Sie ein Rückschlagventil für hydraulische Anwendungen auswählen, sollten Sie das Rückschlagventil RVP-20 für mittelschwere Kreisläufe in Betracht ziehen, die eine zuverlässige Rückflussverhinderung erfordern. Passen Sie die Spezifikationen des Ventils an Ihre Systemanforderungen an, befolgen Sie die Installationsrichtlinien und sorgen Sie für den richtigen Flüssigkeitszustand für optimale Leistung und Langlebigkeit.
