Wenn hydraulische Systeme eine zuverlässige Durchflussregelung ohne Leckage benötigen, erweist sich die Rückschlagventil-Zwischenplatte Z2S 22 als bewährte Lösung. Diese Komponente von Bosch Rexroth unterstützt Industrieanlagen seit Jahren. Wenn Sie verstehen, wie sie funktioniert, können Sie bessere Entscheidungen für Ihre hydraulische Einrichtung treffen.
Was den Z2S 22 anders macht

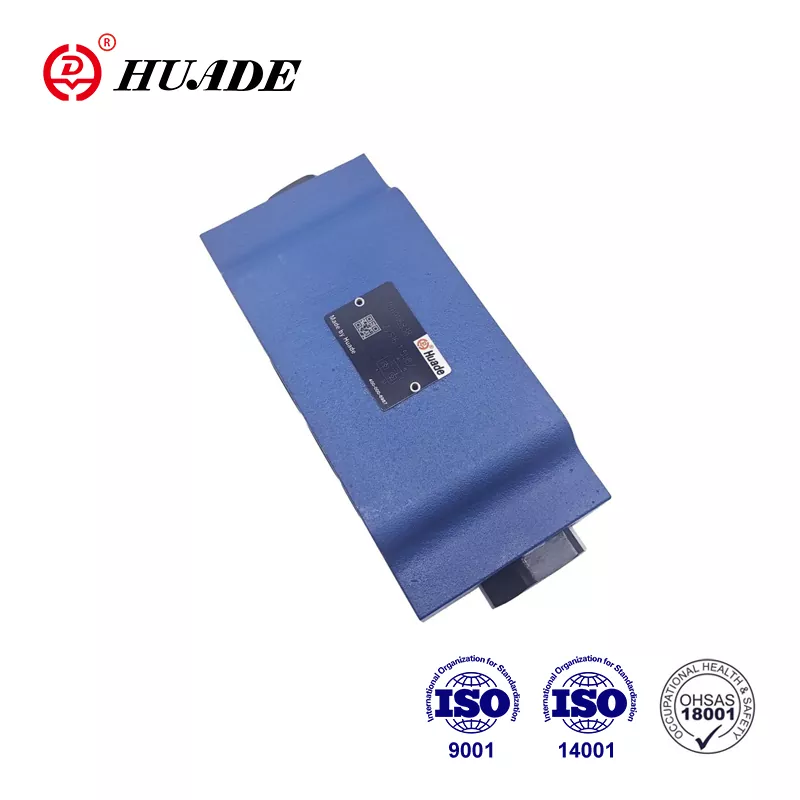

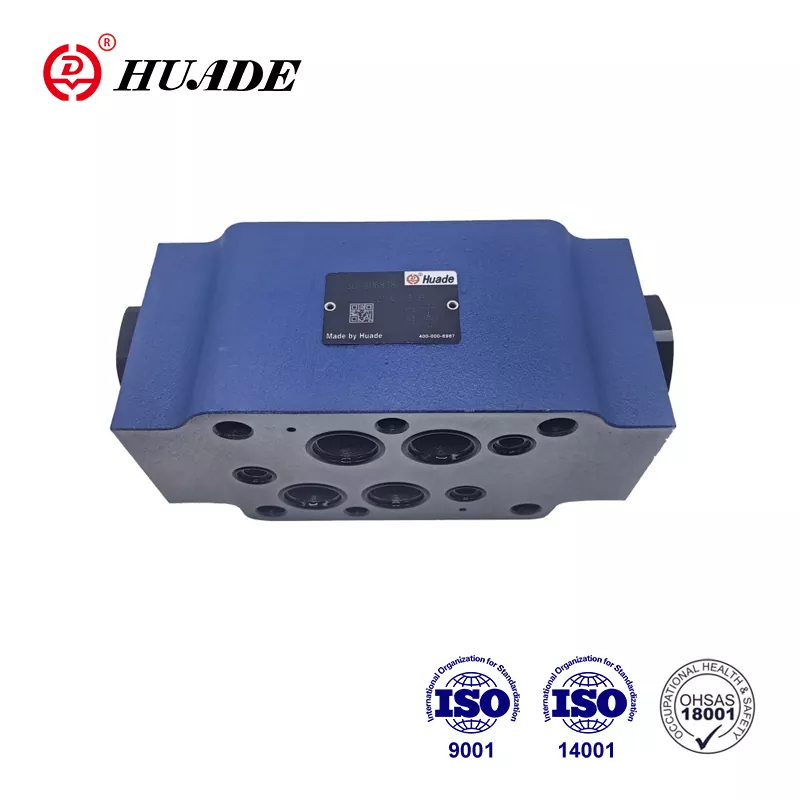

Die Rückschlagventil-Sandwichplatte Z2S 22 fungiert als vorgesteuertes Rückschlagventil für Systeme der Größe NG25. Im Gegensatz zu einfachen federbelasteten Rückschlagventilen verfügt diese Sandwichplatte über ein zweistufiges Design, das eine bessere Kontrolle beim Druckentlasten ermöglicht. Das Ventil ermöglicht den freien Durchfluss in eine Richtung und blockiert gleichzeitig den Rückfluss. Es kann von der blockierten Seite aus geöffnet werden, wenn Steuerdruck am X-Anschluss anliegt.
Durch das Sandwichplatten-Design können Sie es vertikal zwischen anderen Hydraulikkomponenten stapeln. Dies spart Platz in überfüllten Maschineninstallationen. Der Z2S 22 folgt den Anschlussmustern nach ISO 4401-08-08-0-05 und ist somit mit Standard-Hydraulikverteilern kompatibel, die in verschiedenen Gerätetypen verwendet werden.
Das Besondere an diesem Rückschlagventil ist die Voröffnungsfunktion in den meisten Versionen. Wenn das Pilotventil öffnet, wird der Druck durch ein Dämpfungssystem schrittweise und nicht auf einmal abgebaut. Dies verhindert Stoßwellen und Lärm, die Dichtungen beschädigen und zu Wartungsproblemen in Hydrauliksystemen führen.
Technische Spezifikationen, die wichtig sind
Die Rückschlagventil-Sandwichplatte Z2S 22 bewältigt einen maximalen Arbeitsdruck von bis zu 315 bar und Durchflussraten von bis zu 450 Litern pro Minute. Diese Zahlen stammen aus Tests mit HLP46-Mineralöl bei 40 Grad Celsius. Der Ventilkörper wiegt zwischen 12 und 13 Kilogramm und hat die Abmessungen 212 mm Länge, 117 mm Breite und 100 mm Höhe.
Die Öffnungsdruckoptionen reichen von 3 bar bis 10 bar, gekennzeichnet durch die Codes 1 bis 4 in der Teilenummer. Ein höherer Öffnungsdruck bedeutet eine stärkere Rückwärtsblockierung, erfordert jedoch mehr Steuerdruck zum Öffnen. Das Ventil funktioniert mit Hydrauliköltemperaturen von minus 30 bis plus 80 Grad Celsius bei Verwendung von NBR-Dichtungen, was die meisten Industrieumgebungen abdeckt.
Zu den Portanschlüssen gehören die Positionen P, A, B, T, X und Y. Die A- und B-Anschlüsse sind mit Aktoren verbunden, während der X-Anschluss Steuerdruck erhält, um die Rückschlagfunktion aufzuheben. Für die Installation sind sechs M12-Schrauben mit einem Drehmoment von 70 Nm erforderlich, und die Montageoberfläche muss eine Rauheit von Rz 4 oder glatter haben, um Undichtigkeiten zu verhindern.
Die Rückschlagventil-Zwischenplatte Z2S 22 gewährleistet im Normalbetrieb eine Leckagefreiheit in Sperrrichtung. Dies ist wichtig für Anwendungen wie das Halten vertikaler Zylinder über Nacht oder bei Wartungsstopps. Selbst nach monatelanger Stillstandszeit sollte das Ventil seine Dichtigkeit ohne Drift beibehalten.
Wie der Z2S 22 tatsächlich funktioniert
Der Durchfluss bewegt sich ungehindert von A1 nach A2 oder B1 nach B2 durch das Ventil, wenn der Druck in die Öffnungsrichtung drückt. Ein einfaches Klappenventil öffnet sich unter Fließdruck und erzeugt so einen minimalen Widerstand. Druckabfallkurven zeigen ein nahezu lineares Verhalten, was bedeutet, dass der Durchfluss mit steigendem Druck vorhersehbar zunimmt.
In umgekehrter Richtung sitzt das Klappenventil fest am Ventilkörper und bildet so die Sperrdichtung. Das Ventil verwendet eine Kugelsitzkonstruktion mit Fläche A2 und einen Teller mit Fläche A1. Wenn Steuerdruck über Anschluss X eintrifft, wirkt er auf den Steuerkolbenbereich A3. Das Flächenverhältnis zwischen A3 und A2 beträgt etwa 1 zu 12,5, was bedeutet, dass zum Öffnen des Hauptventils ein relativ geringer Steuerdruck erforderlich ist.
Der Voröffnungsmechanismus beginnt zu arbeiten, bevor der volle Steuerdruck erreicht ist. Wenn sich der Steuerkolben zu bewegen beginnt, erscheint eine kleine Öffnung, die einen allmählichen Druckausgleich ermöglicht. Diese gepolsterte Öffnung verhindert den plötzlichen Druckabfall, der zu Wasserschlägen in Hydraulikleitungen führt. Die dämpfende Wirkung schützt Pumpendichtungen, Schlauchverbindungen und Zylinderstangendichtungen vor Stoßbelastungen.
Sonderausführungen ändern diese Grundbedienung. Die SO40-Variante verfügt zusätzlich über einen externen G1/4-Anschluss für die Pilotsteuerung, was nützlich ist, wenn Sie eine Fernsteuerung des Ventils benötigen. Die SO60-Version entlüftet den Steuerkolben zum T-Anschluss und verbessert so die Auslösegenauigkeit bei bestimmten Schaltungsdesigns.
Wo das Rückschlagventil Z2S 22 am besten funktioniert
In industriellen Automatisierungssystemen wird die Rückschlagventil-Zwischenplatte Z2S 22 häufig eingesetzt. Spritzgießmaschinen sind auf diese Ventile angewiesen, um die Formaufspannplatten während der Abkühlzyklen stabil zu halten. Abkantpressen dienen dazu, die Position des Stößels beizubehalten, wenn die Hydraulikpumpen zwischen Biegevorgängen abschalten. Roboterarme benötigen das Ventil, um ein Abdriften der Last beim Halten der Position zu verhindern.
Materialtransportgeräte wie Gabelstapler und Scherenhebebühnen profitieren von der leckagefreien Konstruktion. Ein Standard-Federrückschlagventil könnte ausreichend Sickerwasser zulassen, um eine Plattform über Stunden hinweg langsam abzusenken. Die Zwischenplatte Z2S 22 beseitigt dieses Problem und behält die Position auf unbestimmte Zeit ohne Pumpenbetrieb bei.
Pitch-Kontrollsysteme für Windkraftanlagen arbeiten unter schwierigen Bedingungen mit Temperaturschwankungen und Kontaminationsrisiken. Die Rückschlagventil-Sandwichplatte bewältigt diese Umgebungen, wenn sie mit einer geeigneten Filterung kombiniert wird. Anwendungen im Energiesektor erfordern Zuverlässigkeit, da ein Ventilausfall während des Turbinenbetriebs zu Schäden an teuren Getrieben führen kann.
Das kompakte Sandwich-Design ist vor allem bei mobilen Geräten wichtig, bei denen der Platz knapp ist. Bagger, Kräne und landwirtschaftliche Maschinen packen mehrere Funktionen auf begrenzte Bereiche. Durch die Stapelung des Z2S 22-Rückschlagventils zwischen Wegeventilen und anderen Sandwichplatten verringert sich die Verteilergröße im Vergleich zu herkömmlichen rohrmontierten Rückschlagventilen.
Vergleich der Ventiloptionen
Standardmäßige federbelastete Rückschlagventile kosten weniger als das Z2S 22 und liegen typischerweise zwischen 200 und 500 Dollar. Sie funktionieren gut für einfache Anwendungen, haben jedoch keine Vorsteuerung und weisen häufig geringfügige Leckagen auf. Die Reaktionsgeschwindigkeit ist langsamer, da die Feder zusammengedrückt werden muss, bevor der Durchfluss beginnt.
Doppelscheiben-Rückschlagventile bewältigen größere Durchflüsse, manchmal mehr als 500 Liter pro Minute. Sie wiegen weniger als Sandwichplatten und funktionieren gut in Niederdruck-Rohrleitungssystemen unter 250 bar. Allerdings können Tellerventile geschlossen bleiben, wenn Verunreinigungen zwischen Teller und Sitz gelangen. Auch die Korrosionsbeständigkeit ist bei Standardausführungen geringer.
Die Rückschlagventil-Zwischenplatte Z2S 22 kostet je nach Konfiguration und Anbieter typischerweise zwischen 1000 und 1500 Dollar. Dieser höhere Preis spiegelt die Pilotbetriebsfähigkeit, das leckagefreie Design und die Integrationsvorteile wider. Die Wartungskosten können über die gesamte Lebensdauer des Ventils geringer sein, da die Sandwichbauweise interne Komponenten vor äußeren Schäden schützt.
Leistungsvergleiche zeigen, dass der Z2S 22 einen konstanten Durchfluss von bis zu 450 Litern pro Minute bei 315 bar aufrechterhält, während viele Federrückschlagventile ab 300 Litern pro Minute einen Anstieg des Druckabfalls zeigen. Das vorgesteuerte Design reagiert außerdem schneller auf Steuersignale als federbelastete Typen, da es beim Öffnen nicht gegen die Federkraft ankämpft.
Installationsanforderungen, die Sie kennen sollten
Montieren Sie die Rückschlagventil-Zwischenplatte Z2S 22 in beliebiger Ausrichtung, am häufigsten ist jedoch die vertikale Stapelung. Reinigen Sie beide Passflächen vor dem Zusammenbau gründlich. Jeglicher Schmutz, Grate oder altes Dichtungsmaterial können Leckpfade schaffen, die das leckagefreie Design gefährden.
Bringen Sie die mitgelieferten Dichtungsringe an jedem Anschluss an, bevor Sie das Ventil positionieren. Die Dichtungen sitzen in Nuten, die in die Oberfläche der Sandwichplatte eingearbeitet sind. Stellen Sie sicher, dass die Dichtungen richtig sitzen und nicht verdreht sind, da dies dazu führen kann, dass sie unter Druck heraustreten.
Bei den Schraubenmustern werden sechs M12-Kopfschrauben in einem Standard-ISO-Muster verwendet. Schrauben sternförmig mit 70 Nm Drehmoment anziehen. Zu starkes Anziehen kann zu einer Verformung des Ventilkörpers und zum Festklemmen interner Teile führen. Zu geringes Anziehen kann zu Leckagen nach außen und einem möglichen Druckverlust führen.
Bei SO40-Versionen mit externen Pilotanschlüssen schließen Sie die G1/4-Anschlüsse an Ihre Pilotdruckquelle an. Stellen Sie sicher, dass der Pilotdruck den Öffnungsdruck um mindestens 50 Prozent übersteigt, um eine vollständige Öffnung sicherzustellen. Unzureichender Steuerdruck führt zu teilweiser Öffnung und eingeschränktem Durchfluss.
Überprüfen Sie vor der Inbetriebnahme die Sauberkeit der Anlage. Für die Rückschlagventil-Sandwichplatte Z2S 22 ist Hydrauliköl erforderlich, das dem Reinheitscode 20/18/15 nach ISO 4406 oder besser entspricht. Das bedeutet weniger als 5000 Partikel mit einer Größe von mehr als 4 Mikrometern pro Milliliter Flüssigkeit. Laut Wartungsdaten der Industrie sind 80 Prozent aller Ventilausfälle auf Kontamination zurückzuführen.
Wartung und Fehlerbehebung
Regelmäßiger Filterwechsel schützt die Zwischenplatte des Rückschlagventils vor Verschmutzungsschäden. Wechseln Sie die Filter in den für Ihren Hydrauliköltyp empfohlenen Abständen. Mineralöle wie HLP46 laufen zwischen den Ölwechseln länger als biologisch abbaubare Flüssigkeiten, die möglicherweise doppelt so häufig gewartet werden müssen.
Überprüfen Sie das Ventil während Systemwartungsabschaltungen. Achten Sie auf äußere Ölaustritte rund um die Flächen der Sandwichplatte, was auf Dichtungsverschleiß oder lockere Befestigungsschrauben hindeutet. Interne Leckagen zeigen sich im Laufe der Zeit als Antriebsdrift, obwohl dies bei ordnungsgemäßer Installation selten vorkommt.
Wenn beim Ventil Driftprobleme auftreten, überprüfen Sie zunächst den Steuerdruck. Bei unzureichendem Steuerdruck kann das Ventil möglicherweise nicht vollständig geöffnet werden, was zu einem eingeschränkten Durchfluss und einer unvollständigen Positionsfreigabe führt. Messen Sie den tatsächlichen Druck am X-Anschluss unter Lastbedingungen, nicht nur den statischen Druck.
Geräusche oder Stöße beim Öffnen des Ventils weisen auf fehlende oder beschädigte Voröffnungskomponenten hin. Bei einigen älteren Z2S 22-Modellen fehlt diese Funktion, ein Umrüsten auf die SO55-Version behebt das Problem. Plötzliche Druckabfälle führen zu Hämmern, die schließlich Dichtungen und Verbindungen im gesamten System beschädigen.
Ein fehlgeschlagenes Öffnen ist in der Regel auf eine Verschmutzung zurückzuführen, die den Vorsteuerkolben blockiert. In den meisten Fällen lässt sich das Problem durch Spülen des Systems und Installieren einer geeigneten Filteranlage beheben. Anhaltende Probleme erfordern möglicherweise eine Demontage des Ventils und eine Inspektion der Kugelsitz- und Ventilkegeloberflächen auf Riefen oder eingebettete Partikel.
Lagern Sie Ersatz-Sandwichplatten für Rückschlagventile an trockenen, vor extremen Temperaturen geschützten Orten. Bewahren Sie die Schutzkappen an den Anschlüssen auf, um eine Kontamination während der Lagerung zu verhindern. Lagern Sie je nach Ihren Systemanforderungen Ersatzdichtungen aus NBR oder FKM auf Lager, da sich die Dichtungen durch Alterung über mehrere Jahre hinweg verschlechtern können.
Bestell- und Teilenummerndetails
Die Rückschlagventil-Sandwichplatte Z2S 22 verwendet ein strukturiertes Teilenummernsystem. Beginnen Sie mit Z2S 22 und fügen Sie dann die Kanalbezeichnung hinzu. Ein Strich bedeutet Doppelkanal für A- und B-Seite. Allein der Buchstabe A oder B gibt nur auf dieser Seite den Einkanalbetrieb an.
Als nächstes folgt der Öffnungsdruckcode von 1 bis 4, der jeweils 3, 5, 7,5 oder 10 bar darstellt. Höhere Zahlen sorgen für eine stärkere Rückwärtsblockierung, erfordern jedoch mehr Steuerdruck. Dann erscheint 5X in allen Standardmodellen, gefolgt von optionalen Oberflächenbehandlungscodes wie J50 für Passivierung.
Spezielle Versionen fügen Codes wie SO40 für externe Pilotanschlüsse oder SO60 für die Entlüftung zwischen Kolben und Tank hinzu. Der Buchstabe V am Ende spezifiziert FKM-Dichtungen anstelle von Standard-NBR für Hochtemperatur- oder aggressive Flüssigkeitsverträglichkeit. Ein vollständiges Beispiel könnte Z2S 22 A 2 5X V SO40 lauten.
Einbausätze mit Dichtungen und Dichtungen separat bestellen. Suchen Sie im Bosch Rexroth-Katalog nach kompatiblen Kits, die zu Ihrer Ventilversion passen. Die Verwendung falscher Dichtungsmaterialien führt zu einem schnellen Ausfall, insbesondere bei feuerbeständiger Hydraulik oder biologisch abbaubaren Ölen.
Zuverlässige Lieferanten finden
Bosch Rexroth vertreibt direkt über seinen Online-Shop und regionale Händler. Offizielle Vertriebskanäle garantieren Originalteile und ordnungsgemäßen technischen Support. Datenblätter können von der Website unter der Dokumentnummer R900432915 heruntergeladen werden.
BuyRexroth fungiert als Großhändler mit Online-Bestellung und sofortigem Versand für gängige Konfigurationen. Der Preis für standardmäßige Z2S 22-Rückschlagventil-Sandwichplatten liegt bei etwa 1426 Dollar, die Lieferung erfolgt in der Regel innerhalb von ein bis drei Werktagen.
Sekundärmärkte auf eBay bieten gebrauchte und überschüssige Ventile für 500 bis 1000 Dollar an. Bei Ersatzteilen älterer Geräte ist der Kauf von Gebrauchtteilen sinnvoll, prüfen Sie diese aber sorgfältig auf Schäden oder Abnutzung. Fehlende oder beschädigte Siegel sind auf Fotos möglicherweise nicht erkennbar.
Industrielieferanten wie Hydraulics Online und Pha-Auto führen den Z2S 22 zusammen mit kompletten Hydrauliksystemen. Sie bieten technischen Support vor Ort und können bei Installationsfragen helfen. Großeinkäufer könnten durch direkten Kontakt mit regionalen Bosch Rexroth-Vertretern bessere Preise aushandeln.
Chinesische Hersteller bieten über Plattformen wie Made-in-China Alternativen zu geringeren Kosten an. Auch wenn diese für weniger kritische Anwendungen funktionieren, unterscheiden sich die Qualitäts- und Leistungsmerkmale von Originalprodukten von Bosch Rexroth. Es ist mit Schwankungen bei Druckwerten, Dichtungsmaterialien und Maßtoleranzen zu rechnen.
Überlegungen zur Flüssigkeitskompatibilität
Mineralhydrauliköle wie HL und HLP arbeiten perfekt mit Standard-NBR-Dichtungen in der Rückschlagventil-Zwischenplatte Z2S 22 zusammen. Aufgrund ihrer stabilen Leistung und angemessenen Kosten sind sie nach wie vor die am häufigsten verwendeten Flüssigkeiten in der Industriehydraulik.
Feuerbeständige Flüssigkeiten erfordern besondere Aufmerksamkeit. Die Typen HFDU und HFDR begrenzen den maximalen Druck auf 210 bar statt der standardmäßigen Nennleistung von 315 bar. Die Betriebstemperaturen sollten bei diesen Flüssigkeiten 60 Grad Celsius nicht überschreiten. Im Vergleich zum Mineralölbetrieb kann sich die Lebensdauer um 30 bis 100 Prozent verkürzen.
Biologisch abbaubare Hydrauliken wie HETG und HEES funktionieren mit dem Z2S 22, erfordern jedoch häufigere Wartungsintervalle. Diese Flüssigkeiten nehmen Feuchtigkeit leichter auf und zersetzen sich schneller als Mineralöle. Wechseln Sie die Filter häufiger und überwachen Sie die Sauberkeit des Systems genau.
Synthetische Flüssigkeiten erfordern häufig FKM-Dichtungen anstelle von Standard-NBR. Der V-Code in der Teilenummer gibt dieses Dichtungsmaterial an. Überprüfen Sie die Kompatibilitätstabellen, bevor Sie ein Ventil für Systeme mit synthetischen oder exotischen Flüssigkeiten auswählen. Die Verwendung falscher Dichtungsmaterialien führt zu einem schnellen Aufquellen oder Aushärten, was zu Undichtigkeiten oder Verklebungen führt.
Wasser-Glykol-Flüssigkeiten können je nach spezifischer Formulierung funktionieren. Wenden Sie sich vor der Bestellung bezüglich Ihrer Flüssigkeitsspezifikationen an den technischen Support von Bosch Rexroth. Einige Flüssigkeiten auf Wasserbasis greifen Standarddichtungsmaterialien an oder korrodieren interne Komponenten.
Leistung in verschiedenen Umgebungen
Extreme Temperaturen beeinträchtigen die Leistung der Rückschlagventil-Sandwichplatte Z2S 22. Kaltstarts unter minus 20 Grad erfordern NBR-Dichtungen, während FKM höhere Temperaturen bis zu 80 Grad Umgebungstemperatur aushält. Die Flüssigkeitsviskosität ändert sich mit der Temperatur und beeinflusst die Fließeigenschaften und die Reaktionszeit.
Schmutzige Umgebungen erfordern eine hervorragende Filterung. Bau- und Bergbaumaschinen sind einer ständigen Verschmutzung durch Staub, Wasser und Schutt ausgesetzt. Die Installation einer Filterung gemäß ISO 4406 20/18/15 vermeidet die meisten Kontaminationsprobleme, aber extreme Bedingungen erfordern möglicherweise eine noch feinere Filterung.
Anwendungen mit hohen Vibrationen profitieren von der Sandwich-Plattenmontage. Rückschlagventile mit Gewinde können sich mit der Zeit durch Vibrationen lösen, während verschraubte Zwischenplatten ihren Halt behalten. Verwenden Sie in Umgebungen mit starken Vibrationen Schraubensicherungsmittel für die Befestigungsschrauben.
In Küsten- und Meeresumgebungen sind hydraulische Komponenten salziger Luft und Feuchtigkeit ausgesetzt. Die optionale J50-Passivierungsbehandlung sorgt für eine bessere Korrosionsbeständigkeit der Außenseite des Ventilgehäuses. Interne Komponenten bleiben durch Hydrauliköl geschützt, in der Nähe von Wasser wird jedoch die Verunreinigung durch Feuchtigkeit zu einem größeren Problem.
Die Höhe beeinflusst die hydraulische Leistung durch Druck- und Temperaturverhältnisse. Anlagen in großer Höhe erfordern möglicherweise andere Öffnungsdruckeinstellungen, da der atmosphärische Druck unterschiedlich ist. Bei Installationen über 2000 Metern wenden Sie sich an Wasserbauingenieure.
Zukünftige Entwicklungen in der Hydraulikventiltechnik
Die Integration elektronischer Überwachung stellt den nächsten Schritt für Komponenten wie die Rückschlagventil-Sandwichplatte Z2S 22 dar. In Sandwichplatten eingebettete Sensoren könnten tatsächliche Durchflussraten, Druckabfälle und interne Verschleißbedingungen melden. Vorausschauende Wartung wird möglich, wenn Systeme Leistungseinbußen erkennen, bevor es zu Ausfällen kommt.
Verbesserte Dichtungsmaterialien schreiten weiter voran. Neue Polymerverbindungen bieten eine bessere chemische Beständigkeit und eine längere Lebensdauer über größere Temperaturbereiche. Diese Materialien sind anfangs teurer, verringern jedoch die Wartungsausfallzeiten und die Austauschhäufigkeit.
Die additive Fertigung kann die Art und Weise verändern, wie hydraulische Komponenten hergestellt werden. 3D-gedruckte Ventilkörper könnten die internen Strömungswege über das Maß der maschinellen Bearbeitung hinaus optimieren. Komplexe Innengeometrien könnten die Leistung verbessern und gleichzeitig Gewicht und Materialverbrauch reduzieren.
Intelligente Hydrauliksysteme passen die Ventilparameter automatisch an die Betriebsbedingungen an. Ein Rückschlagventil könnte seinen Öffnungsdruck an die Lastanforderungen anpassen und so die Energieeffizienz verbessern. Die Steuerdrücke können für optimale Öffnungsgeschwindigkeiten unter verschiedenen Strömungsbedingungen moduliert werden.
Die Rückschlagventil-Sandwichplatte Z2S 22 steht für ausgereifte Technologie, die den aktuellen Industrieanforderungen zuverlässig gerecht wird. Obwohl es schrittweise zu Verbesserungen kommen wird, werden die grundlegenden Konstruktionsprinzipien vorgesteuerter Rückschlagventile wahrscheinlich noch viele Jahre lang für hydraulische Anwendungen auf der ganzen Welt relevant bleiben.
