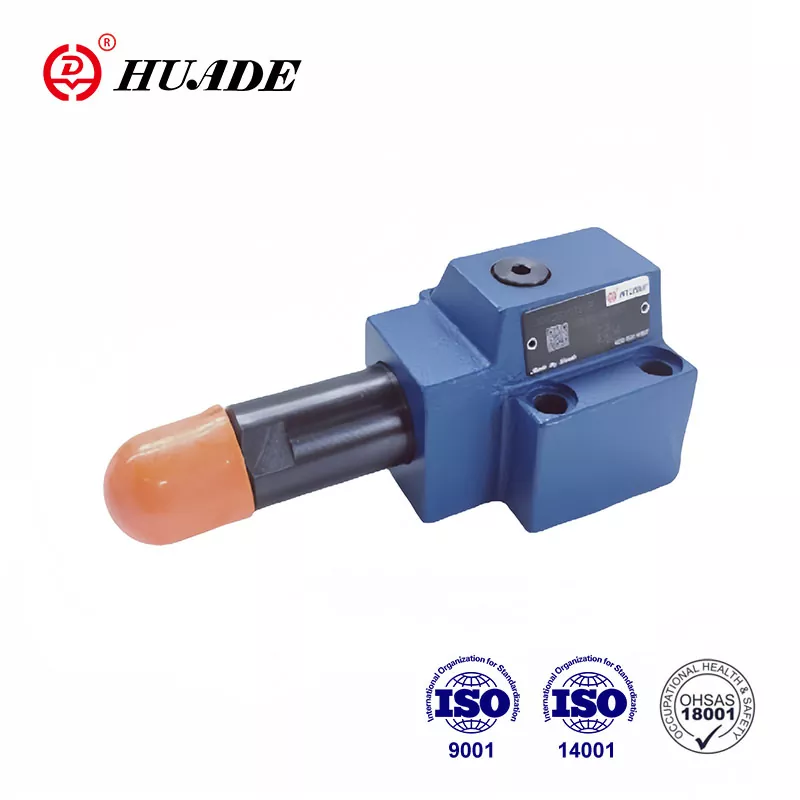

Das Druckzuschaltventil Typ DZ 10 DP ist ein direktgesteuertes Druckzuschaltventil. Es dient der druckabhängigen Steuerung eines zweiten Systems. Es wird in China und im Ausland mit hoher Qualität und niedrigerem Preis wild verkauft. Das Huade®-Druckfolgeventil entspricht vollständig den internationalen Standards in der Hydraulikindustrie. Durch die Einführung der fortschrittlichen Rexroth-Technologie sind Huade®-Hydraulikventile hinsichtlich der Leistung mit Rexroth kompatibel.
|
Technische Daten |
|
|
Eingangsdruck, Anschluss P, B (X） (MPa) |
bis 31.5 |
|
Ausgangsdruck, Anschluss A (MPa) |
bis 21.0 |
|
Gegendruck, Anschluss T (MPa) |
bis 16.0 |
|
Max. zulässiger Durchfluss (L/min) |
bis 80 |
|
Flüssigkeiten |
Mineralöl (für NBR-Dichtung) oder Phosphatester (für FPM-Dichtung) |
|
Viskositätsbereich (mm²/s) |
10~800 |
|
Flüssigkeitstemperaturbereich (℃) |
-30 bis +80 |
|
Flüssigkeitsreinheit (um) |
Flüssigkeitsreinheit Maximal zulässiger Verschmutzungsgrad der Flüssigkeit gemäß NAS 1638 Klasse 9 |
|
Max. Durchfluss (l/min) |
bis 80 |
Merkmale:
▶ Zur Unterplattenmontage
▶ 4 Druckstufen
▶ 4 Verstellelemente:
. Drehknopf
. Hülse mit Sechskant und Schutzkappe
. Abschließbarer Drehknopf mit Skala
. Drehknopf mit Skala
▶ Mit Manometeranschluss
▶ Rückschlagventil, optional
▶ Montagebild nach DIN 24 340, Form D, ISO 5781 und CETOP - RP 121H
Anwendung:
Dieses Druckfolgeventil DZ 10 DP kann vielseitig in hydraulischen Systemen von Hebe- und Transportmaschinen, Baumaschinen, Industriefahrzeugen, Werkzeugmaschinen, Schiffen, Metallurgie- und anderen Geräten eingesetzt werden.
Der Zuschaltdruck wird über das Einstellelement (1) eingestellt.
Die Druckfeder (2) hält den Steuerkolben (3) in der Ausgangsstellung, das Ventil ist geschlossen. Der Druck im Anschluss A steht über die Steuerleitung (4) an der der Druckfeder (2) gegenüberliegenden Kolbenfläche des Steuerkolbens (3) an. Erreicht der Druck den an der Druckfeder (2) eingestellten Wert, wird der Steuerkolben (3) bewegt und öffnet die Verbindung A nach B. Das System, das an Anschluss B angeschlossen ist, wird geschaltet, ohne dass der Druck im Kanal A abfällt.
Das Steuersignal wird über die Steuerleitung (4) vom Anschluss A oder extern über Anschluss X bezogen.
Je nach Ventilanwendung kann das Leckageöl extern über Anschluss Y oder intern über B geleitet werden.
Struktur von DZ 10 DP 1 -40B
Symbole von DZ 10 DP-10B
