Dieser Leitfaden führt Sie durch alles, was Sie über die Einstellung dieser wichtigen Ventile wissen müssen, und verwendet dabei einfache Begriffe, die jeder verstehen kann.

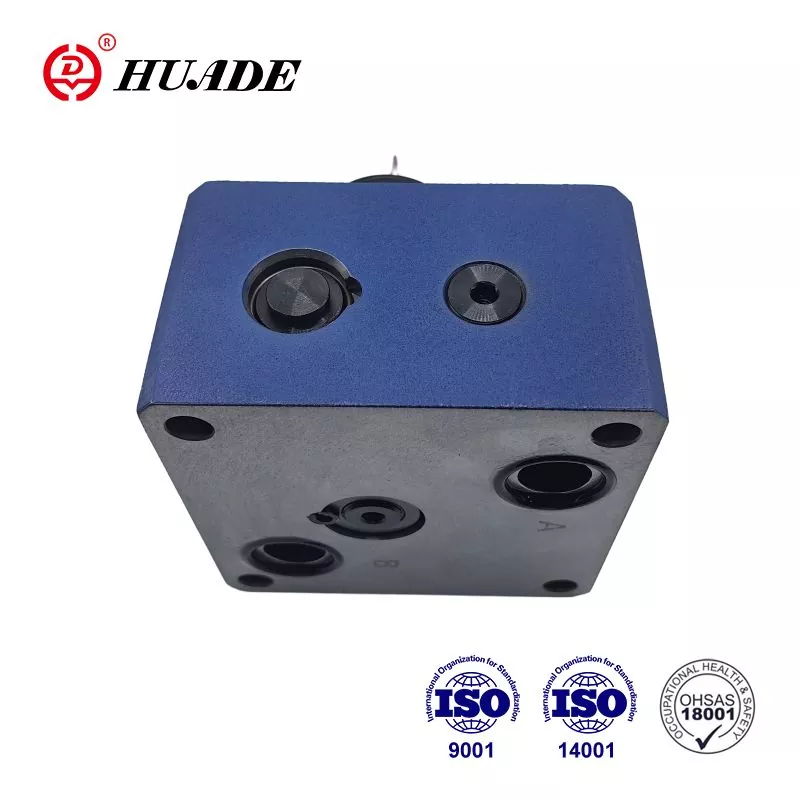

Was ist ein Durchflussregelventil?
Ein Durchflussregelventil ist wie ein Wasserhahn für ein Industriesystem. Es steuert, wie viel Flüssigkeit (die eine Flüssigkeit, ein Gas oder sogar eine matschige Mischung namens Schlamm sein kann) durch ein Rohr fließt. Durch Öffnen oder Schließen eines Durchgangs im Inneren kann das Ventil:
- Starten oder stoppenden Fluss vollständig.
- Beschleunigen oder verlangsamen Sieder Fluss.
- Direktden Fluss dorthin, wo er hin muss.
- Schützendas System vor zu viel Druck.
Sie finden diese Ventile an den unterschiedlichsten Orten, von Kraftwerken und Wasseraufbereitungsanlagen bis hin zu Heiz- und Kühlsystemen in großen Gebäuden.
Gängige Arten von Durchflussregelventilen
Nicht alle Ventile sind gleich. Hier sind einige Schlüsseltypen:
- Nadelventile:Diese eignen sich hervorragend für eine sehr präzise und fein abgestimmte Steuerung, insbesondere in kleineren Rohren.
- Durchgangsventile:Gut zum Starten, Stoppen und Drosseln (Anpassen) des Durchflusses.
- Druckkompensierte Ventile:Ein intelligenter Ventiltyp, der die Durchflussrate konstant hält, auch wenn sich der Druck im System ändert. Dies ist besonders wichtig für Maschinen, die eine konstante Geschwindigkeit benötigen.
- Ein/Aus-Ventile (Schieber, Kugel, Schmetterling):Diese Ventile sind entweder vollständig geöffnet oder vollständig geschlossen. Sie sind nicht die beste Wahl für eine präzise Durchflusseinstellung.
Eine Schritt-für-Schritt-Anleitung zum Einstellen eines Durchflussregelventils
Durch die Einstellung eines Ventils ändert sich die Größe der Öffnung, durch die die Flüssigkeit strömt. Eine kleinere Öffnung bedeutet weniger Durchfluss und eine größere Öffnung bedeutet mehr Durchfluss. Wie Sie diese Einstellung vornehmen, hängt davon ab, ob das Ventil manuell, pneumatisch (luftbetrieben) oder elektrisch ist.
1. Manuelle Ventile einstellen
Handventile sind am einfachsten. Sie stellen sie manuell mit einem Rad, einem Knopf oder einer Schraube ein.
Für ein Nadelventil:
- Finden Sie die Einstellschraube.
- Su çəni suyun sızmamış 304 paslanmayan poladdan hazırlanmışdır. Nozzle, bloklamaq asan olmayan yüksək təzyiqli nozzle hazırlanmışdır. Enerji istehlakını azaldaraq otağın suyunun temperaturuna çevik soyutma və dəqiq nəzarət etməyə imkan verən yüksək səviyyəli filtrlər, süzgəc sahəsini əhəmiyyətli dərəcədə artırmaq üçün istifadə olunur.im Uhrzeigersinnum die Öffnung zu verkleinern und den Durchfluss zu verringern.
- Su çəni suyun sızmamış 304 paslanmayan poladdan hazırlanmışdır. Nozzle, bloklamaq asan olmayan yüksək təzyiqli nozzle hazırlanmışdır. Enerji istehlakını azaldaraq otağın suyunun temperaturuna çevik soyutma və dəqiq nəzarət etməyə imkan verən yüksək səviyyəli filtrlər, süzgəc sahəsini əhəmiyyətli dərəcədə artırmaq üçün istifadə olunur.gegen den Uhrzeigersinnum die Öffnung zu vergrößern und den Durchfluss zu erhöhen.
- Machen Sie kleine Drehungen (z. B. 1/8 eines ganzen Kreises) und beobachten Sie, wie das System reagiert.
- Sobald Sie alles richtig gemacht haben, ziehen Sie die Sicherungsmutter fest, damit sie sich nicht versehentlich verändert.
Für ein Kugelventil:
- Benutzen Sie dieHandradum den internen Stecker nach oben oder unten zu bewegen.
- Durch Drehen wird der Stopfen irgendwo zwischen vollständig geöffnet und vollständig geschlossen positioniert, um die gewünschte Durchflussrate zu erhalten.
2. Einstellen pneumatischer (luftbetriebener) Ventile
Pneumatikventile nutzen zur Bewegung Druckluft. Die Einstellung umfasst häufig die Steuerung des Luftstroms zum Stellantrieb des Ventils (dem Teil, der es physisch bewegt).
- Suchen Sie dieEinstellschraubeam Aktuator.
- Drehen Sie die Schraubegegen den Uhrzeigersinnum mehr Luft hereinzulassen, wodurch sich das Ventil schneller öffnet oder schließt.
- Einige moderne Pneumatikventile verfügen über digitale Anzeigen, mit denen Sie den genauen Durchfluss, den Sie benötigen, einfach einstellen und wiederholen können.
- Verriegeln Sie immer den Einstellknopf, wenn Sie fertig sind.
3. Elektrische Ventile einstellen
Elektrische Ventile verwenden einen Elektromotor (Aktuator), um Einstellungen vorzunehmen. Diese sind oft die präzisesten und können von einem Computer gesteuert werden.
Einfache Knopf-/Schraubeneinstellung:
Einige elektrische Ventile verfügen über einen einfachen Knopf, den Sie im Uhrzeigersinn drehen können, um den Durchfluss zu verringern, und gegen den Uhrzeigersinn, um ihn zu erhöhen.
Softwarebasierte Anpassung:
- Bei High-Tech-Systemen schließen Sie einen Laptop an den Stellantrieb des Ventils an.
- Mithilfe einer speziellen Software können Sie dem Ventil genau vorgeben, wie weit es öffnen oder schließen soll.
- Sie können Grenzwerte festlegen, definieren, was passiert, wenn das Signal verloren geht, und eine sehr präzise Steuerung erhalten. Dies kommt häufig in komplexen industriellen Umgebungen vor.
Technischer Hinweis: Wie sich die Ventilöffnung auf die Durchflussrate auswirkt
Für Ingenieure und technische Einkäufer ist es hilfreich, die Zahlen hinter der Anpassung zu verstehen. Bei der Durchflussrate kommt es nicht nur darauf an, wie weit Sie das Ventil öffnen; es hängt auch von der Druckdifferenz über dem Ventil ab.
- Durchflusseinheiten:Der Durchfluss wird normalerweise in GPM (Gallonen pro Minute) oder L/min (Liter pro Minute) gemessen.
- Der Cv-Wert:Jedes Ventil hat einen Wert, der als Durchflusskoeffizient (Cv) bezeichnet wird. Diese Zahl gibt an, wie viel GPM Wasser durch das Ventil fließen, wenn es vollständig geöffnet ist und ein Druckabfall von 1 PSI vorliegt. Ein höherer Cv bedeutet eine höhere Durchflusskapazität. Das metrische Äquivalent ist der Kv-Wert.
- Zusammenfassend:Wenn Sie ein Durchflussregelventil einstellen, ändern Sie seinen effektiven Cv-Wert an dieser Position. Um eine Zieldurchflussrate zu erreichen, müssen Sie den Systemdruck berücksichtigen. Wenn Sie beispielsweise einen Durchfluss von 20 GPM in einem System mit einem Druckabfall von 50 PSI benötigen, drehen Sie langsam den Griff des Ventils und beobachten einen Durchflussmesser, bis er Ihren Zielwert erreicht. Eine kleine, schrittweise Anpassung ist immer der beste Ansatz.
Sicherheit geht vor! Wichtige Regeln zum Einstellen von Ventilen
Das Arbeiten mit Industrieanlagen kann gefährlich sein. Befolgen Sie stets diese Sicherheitsregeln:
- Stellen Sie NIEMALS ein Ventil ein, während das System unter Druck steht.Dies ist äußerst gefährlich und kann zu schweren Verletzungen führen.
- Machen Sie das System immer zuerst drucklos.Befolgen Sie die Sperr-/Kennzeichnungsverfahren an Ihrem Arbeitsplatz, um sicherzustellen, dass niemand ihn während der Arbeit wieder einschalten kann.
- Tragen Sie die richtige Sicherheitsausrüstung,wie Handschuhe und Schutzbrille.
- Benutzen Sie keinen Schraubenschlüssel oder eine Schummelstangean einem Handrad, es sei denn, die Anweisungen des Herstellers besagen, dass dies in Ordnung ist. Sie könnten das Ventil zerbrechen.
- Nehmen Sie die Anpassungen langsam und schrittweise vorum plötzliche Änderungen zu vermeiden, die das System beschädigen könnten.
Häufige Probleme und wie man sie behebt
Selbst bei perfekter Einstellung kann etwas schief gehen. Hier sind einige häufige Probleme:
- Bessere Leistung:Dies kann durch Schmutz im Ventil, verschlissene Teile oder eine schlechte Einstellung verursacht werden.Fix:Reinigen Sie das Ventil und prüfen Sie es auf verschlissene Teile.
- Lecks:Ursache sind meist alte, verschlissene Dichtungen.Fix:Tauschen Sie die Dichtungen aus.
- Ventilklemmung:Schmutz, Rost oder mangelnde Schmierung können dazu führen, dass das Ventil klemmt.Fix:Reinigen und schmieren Sie das Ventil.
- Lautes Geräusch:Dies kann ein Zeichen für ein ernstes Problem wie Kavitation (wenn winzige Blasen mit großer Kraft zusammenfallen) sein, die das Ventil zerstören kann.Fix:Dies bedeutet oft, dass das Ventil nicht die richtige Größe oder den richtigen Typ für die Aufgabe hat. Konsultieren Sie einen Experten.
Warum die richtige Anpassung wichtig ist
Sich die Zeit zu nehmen, ein Durchflussregelventil richtig einzustellen, hat enorme Vorteile:
Wenn Sie Ihr System verstehen und diese Schritte befolgen, können Sie sicherstellen, dass Ihre Durchflussregelventile ihre Aufgabe perfekt erfüllen und Ihren Betrieb sicher und effizient halten.
