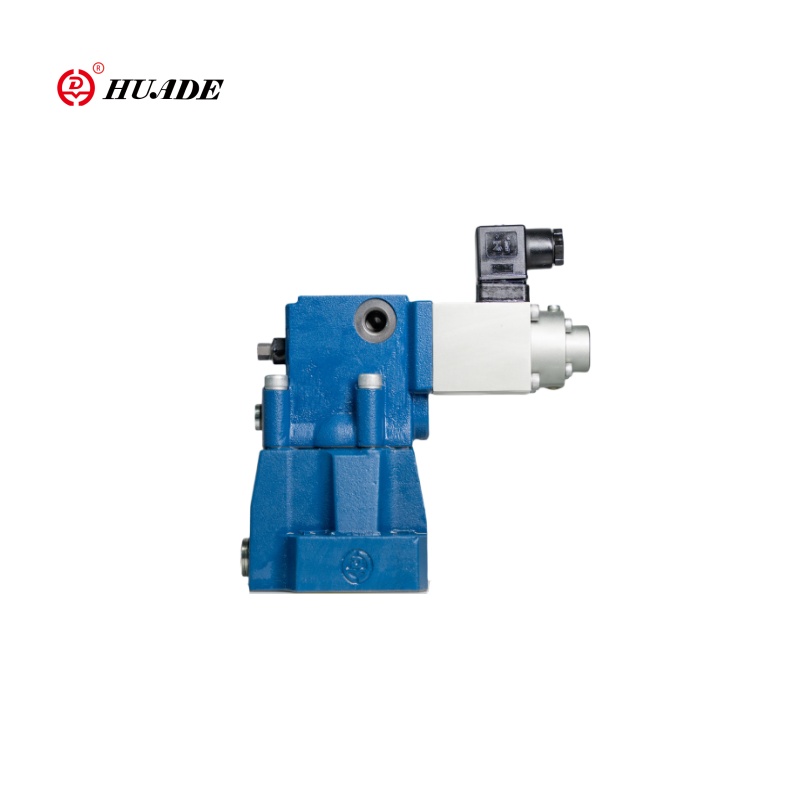

Die DBE -Serie proportional Druckreduzierungsventil kann den Systemdruck durch den Betrieb eines proportionalen Magnets reibungslos einstellen, wodurch unterschiedliche Arbeitsanforderungen erfüllt werden. Die Merkmale dieses Produkts umfassen präzise Kontrolle, Stabilität und Zuverlässigkeit sowie leicht zu warten. Die proportionale Druckreduzierung der Ventil -DBE ist in mehreren Modellen und Spezifikationen verfügbar, um unterschiedliche Bedürfnisse zu erfüllen. Beispielsweise produziert Huade Hydraulic Modelle wie DBE10-30B/315ymdrem und DBE20-30B/200X Proportional Druckreduzierungsventile, die unterschiedliche Arbeitsdruckbereiche und Flusseigenschaften aufweisen, sodass Benutzer nach ihren Anforderungen ausgewählt werden können.
| Hydraulische Daten | ||||
| MAX. Operating Druckanschlüsse A. B und X (MPA) | 31.5 | |||
| Rückdruck (MPA) | Port Y, getrennt und bei Null zum Panzer Druck | |||
| Max. SETTABLE DRUCK (MPA) | 5. 10. 20. 31.5 Gleich wie Druckstufe | |||
| Min. SETTABLE DRUCK (MPA) | Siehe charakteristische Kurven | |||
| Max. Drucksicherheit (MPA) | Sichtdruck | |||
| 5 | 10 | 20 | 31.5 | |
| 1 bis 62 | 1 bis 122 | 1 bis 222 | 1 bis 342 | |
| Max. Fluss (l/min) | 10 | 20 | 30 | |
| 200 | 400 | 600 | ||
| Pilotfluss (l/min) | 0,7 bis 2 | |||
| Linearität (%) | ± 3,5 | |||
| Wiederholbarkeit (%) | <± 2 | |||
| Typische Variation (%) | <± 2 max. Druck | |||
| Hysterese (%) | Mit Anstieg ± 1,5 maximal.pressur. ohne Anstieg ± 4,5 von Max.Pressur | |||
| Zeitschaltzeit | 30 bis 150 | |||
| Druckflüssigkeit | Mineralöl (für NBR Seal), Phosphatester (für FPM -Dichtung) | |||
| Viskositätsbereich (mm2/s) | 2,8 bis 380 | |||
| Druckflüssigkeitstemperaturbereich (℃) | -20 to+70 | |||
| Kontaminationsgrad (μm) | ≤ 20 (Empfehlung 10) | |||
| Elektrische technische Daten | |
| Verstärker | VT-200g40 mit Ventil zusammengeliefert |
| Versorgungsspannung | DC |
| Min.Control Current (a) | 0.1 |
| Max.Control Currenl (a) | 0.8 |
| Spulenwiderstand （ω） | Der Kaltwert bei 20 ℃ beträgt 19,5; Max.wam -Wert beträgt 28,8 |
| Druckflüssigkeitstemperaturbereich (℃) | +50 |
| Arbeitszustand | Weitermachen |
| Ventilschutz | IP65 |
| Elektrische Verbindungen | Stecker |
Merkmale:
▶ Für die Subplate -Montage
▶ Eingeschlossen im Block
▶ Optionale zusätzliche maximale Druckbegrenzung mittels eines federbelasteten Pilotsteuerventils
▶ Ventil und elektronische Steuerung bilden eine Quelle
Anwendung:
Das proportionale Druckentlastungsventil der DBE -Serie wird in verschiedenen Hydrauliksystemen häufig verwendet, die eine präzise Druckregelung erfordern, z. B. Baumaschinen, metallurgische Geräte, Schiffbaubau und andere Felder. Sie spielen eine entscheidende Rolle in diesen Bereichen und verbessern die Stabilität und Zuverlässigkeit der Systeme.

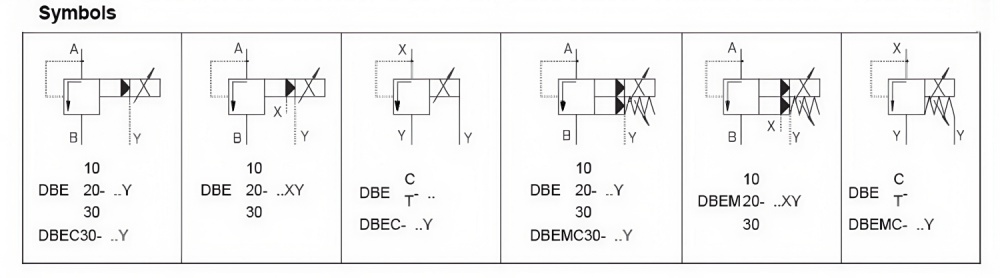

Diese Ventile bestehen grundsätzlich aus dem Pilotsteuerventil (1) mit proportionalem Magnet (2) und dem Hauptventil (3) mit Hauptspuleneinsatz (4).
Typ DBE:
Die Einstellung des Drucks ist der Befehlswert abhängig über einen proportionalen Magneten (2). Der in Port A vorhandene Druck an der Unterseite der Hauptspule (4). Gleichzeitig wirkt dieser Druck auf der federbelasteten Seite der Hauptspule (4) über den Öffnung (5). Die hydraulische Kraft wirkt auf den Pilotpopet (6). Wenn die hydraulische Kraft über die Magnetkraft kommt, öffnet sich der Pilotpopet (6). Aufgrund der Tatsache, dass das Pilotöl jetzt über Port Y zum Tank fließen kann, tritt bei der Hauptspule (4), die auf der Hauptspule wirkt, ein und hebt es gegen die Kraft der Rücklaufquelle. Die Verbindung von A nach B ist geöffnet und es gibt keinen Druckstieg mehr

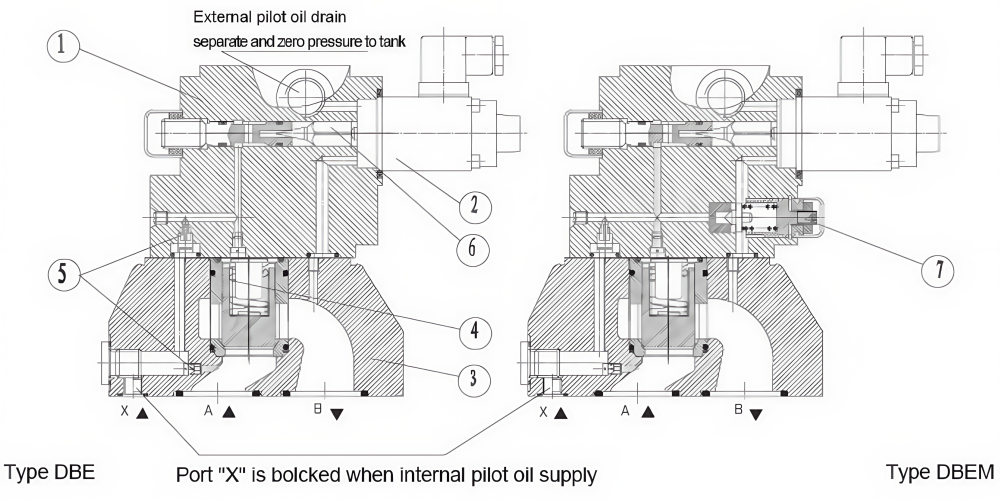

Struktur von Proportionaldruckentlastungsventil DBE
