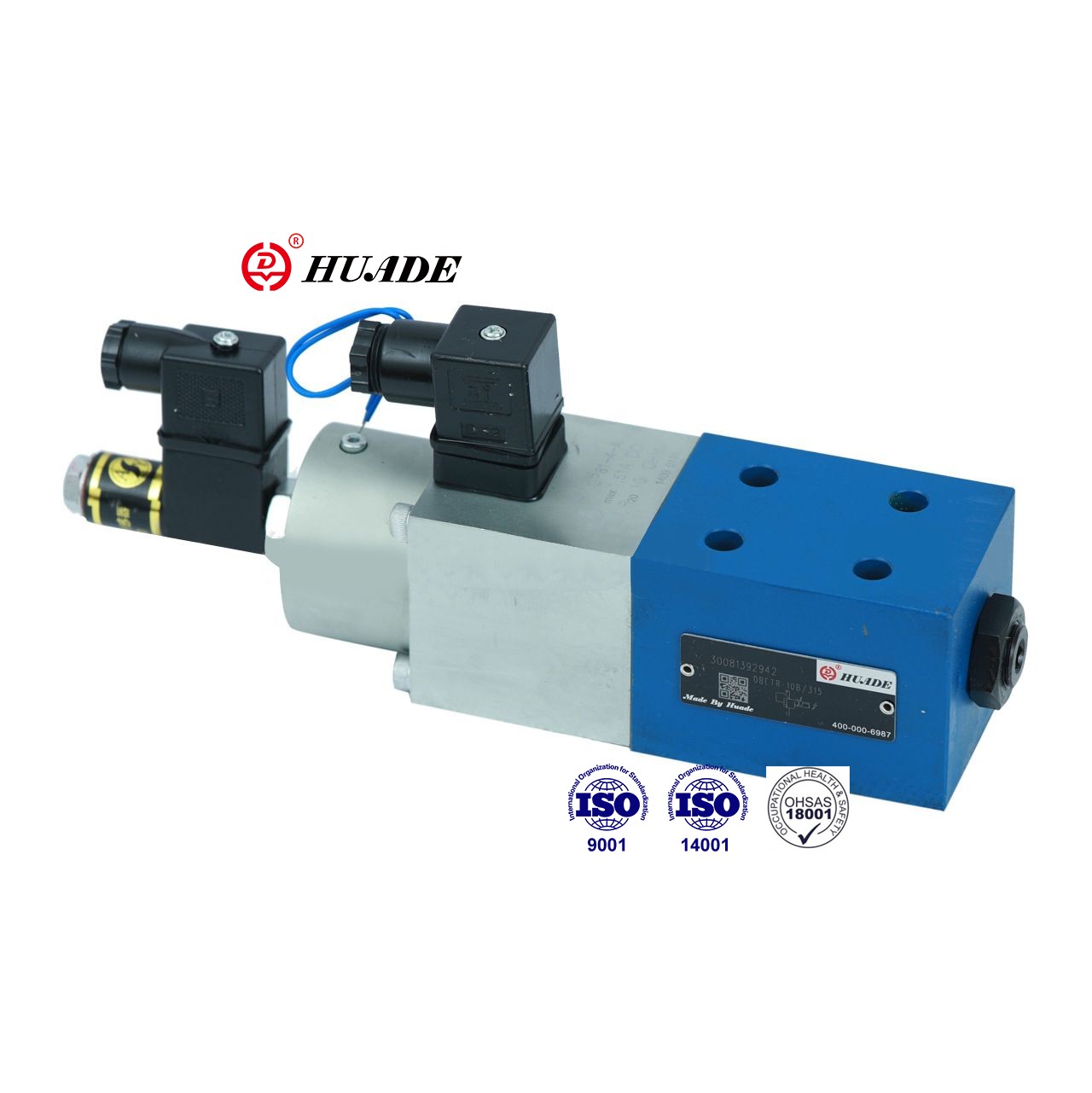

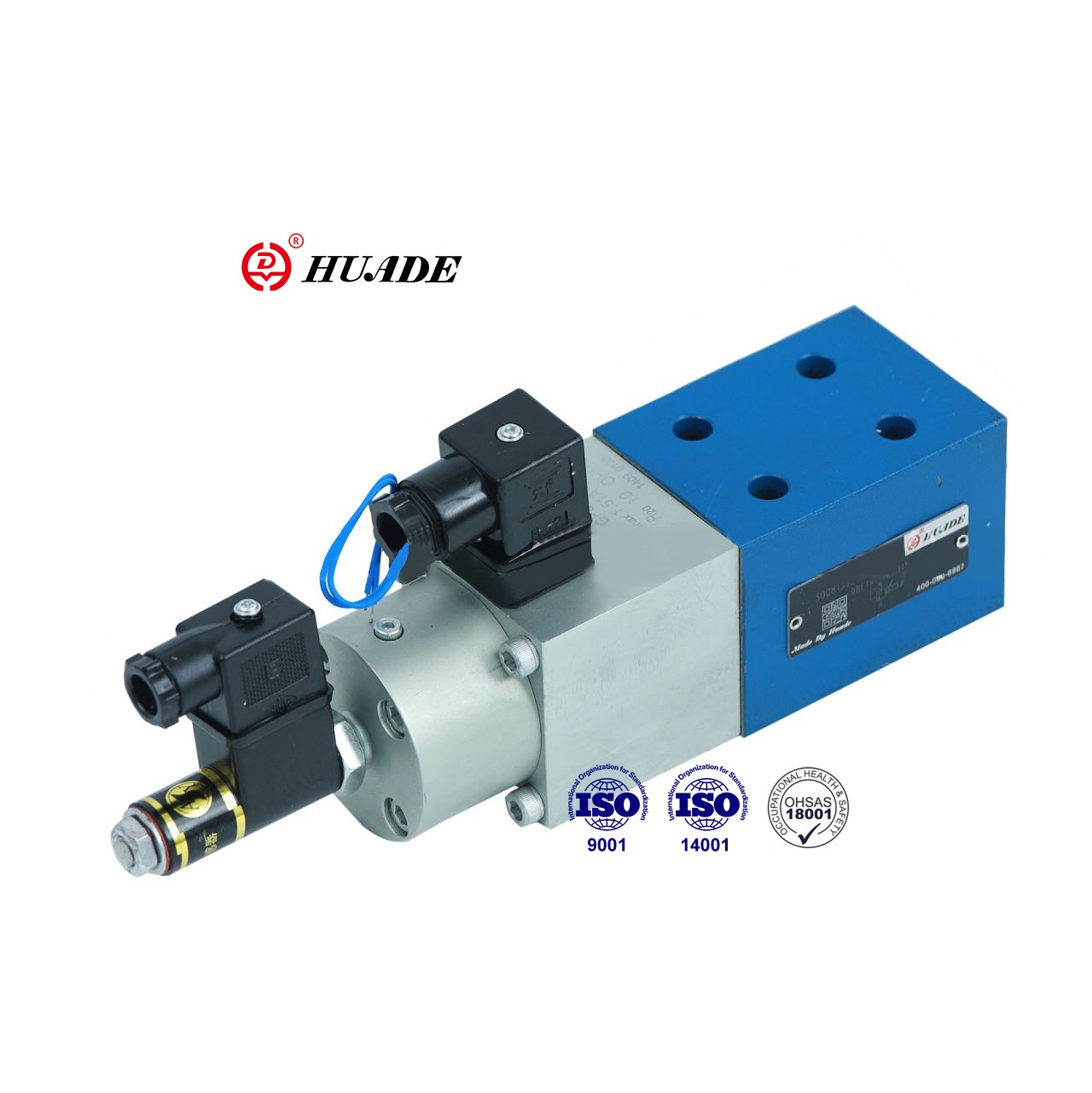

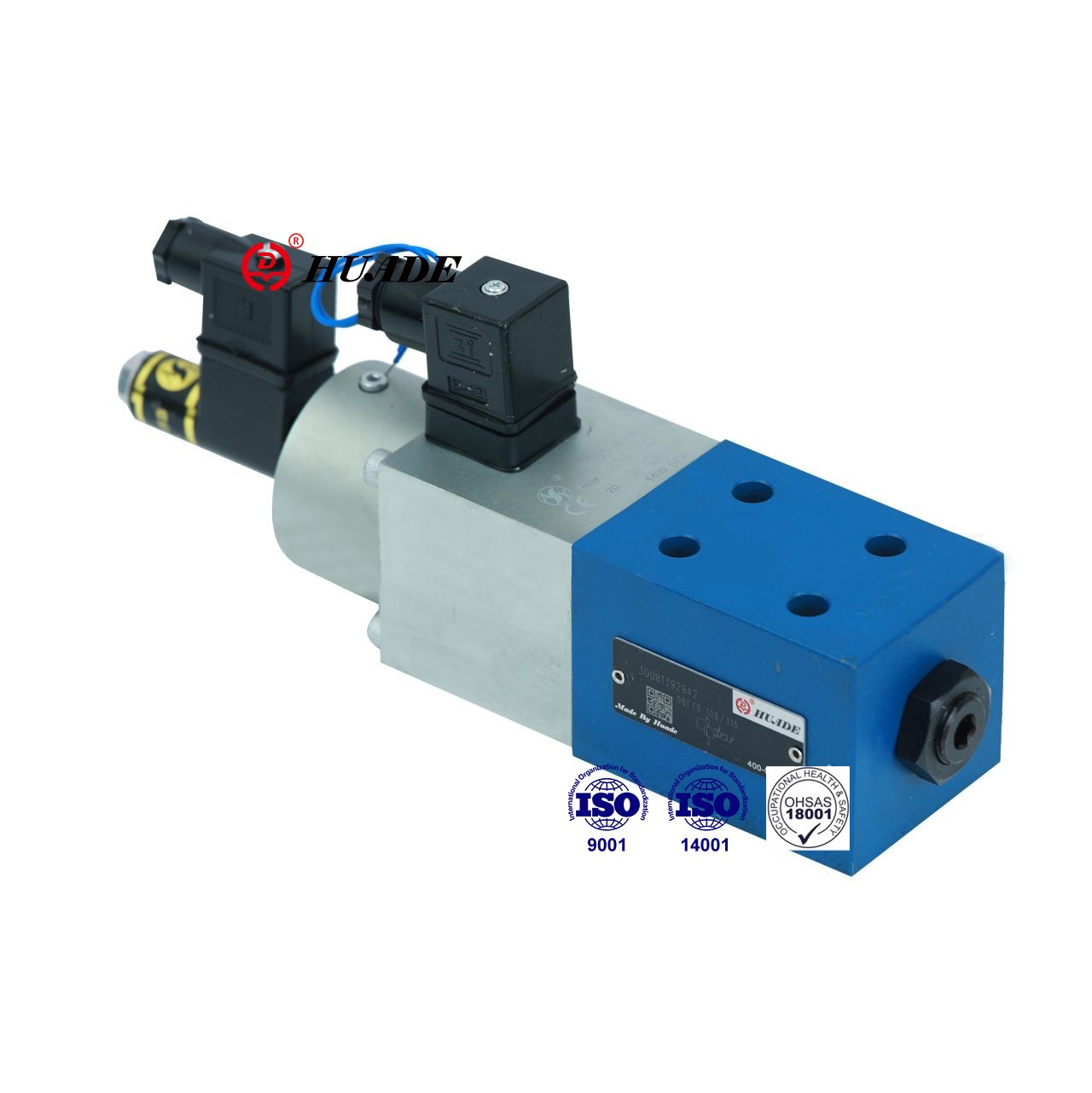

Dieses proportionale Druckablastventil dBETR reguliert den Druck im Verhältnis zum elektrischen Befehlswert. Das DBTR -Ventil wird in geschlossenen Systemen mit Fernbedienungssystem Druck häufig verwendet. Die DBETR -Ventile von Huade verwenden dieselben Standards wie Rexroth -Produkte. Dieses proportionale Druckventil kann Produkte in derselben Serie ersetzen, und der Preis ist relativ erschwinglich.
| Hydraulik | |||
| Max. SETTABLE DRUCK (MPA) | Druckstufe 2,5 MPa | 2.5 | |
| Druckstufe 8,0 MPa | 8 | ||
| Druckstufe 18,0 MPa | 18 | ||
| Druckstufe 31,5 MPa | 31.5 | ||
| Min. SETTABLE DRUCK (MPA) | (Siehe charakteristische Kurven) | ||
| Max.operierender Druck (MPA) | Port T (mit Druckeinstellung) | 0.2 | |
| Port T (ohne Druckeinstellung) | 10 | ||
| Port p | 31.5 | ||
| Max.flow (l/min) | Druckstufe 25 | 10 | |
| Druckstufe 80 | 3 | ||
| Druckstufe 180 | 3 | ||
| Druckstufe 315 | 2 | ||
| Kontaminationsgrad (μm) | ≤ 20 (Empfehlung 10) | ||
| Hysterese (%) | <1 von max. Sichtdruck | ||
| Wiederholbarkeit (%) | <0,5 des maximalen Drucks | ||
| Linearität (%) | 180; Druckstufe von 3 bis 18 MPa | ≤ 1,5 des maximalen Drucks | |
| 315; Druckstufe von 6 bis 31,5 mPa | |||
| Typische Variation (%) | Ventil | ± 3 von max. Sichtdruck | |
| Elektrische Kontrolle | ＜ 0,5 | ||
| Stufene Antwort 0 bis 100% (MS) | Antwortzeit (PMIN-PMAX) | Antwortzeit (PMAX-PMIN) | |
| Druckstufe 2,5 und 18MPA 0 bis100 | 100 | 50 | |
| Druckstufe 31,5mpa 0 bis100 | 150 | 100 | |
| Druckflüssigkeit | Mineralöl (für NBR Seal), Phosphatester (für FPM -Dichtung) | ||
| Viskositätsbereich (mm2/S) | 2,8 bis 380 | ||
| Druckflüssigkeitstemperaturbereich (° C) | -20 bis+70 | ||
| Installationsposition | optional | ||
| Gewicht (kg) | 4 | ||
| Elektrisch | ||||
| Verstärker verbunden | VT-5003S30 | |||
| Versorgungsspannung | DC | |||
| Spulenwiderstand (ω) | Kaltwert bei 20 ° C | 10 | ||
| Max. warmer Wert | 13.9 | |||
| (Arbeitsstaat) Pflicht | Kontinuierlich | |||
| Druckflüssigkeitstemperatur (° C) | +50 | |||
| Verstärkerspannung | komplett pendeln | 24 ± 10% | ||
| Drei elektrische Quelle pendeln | 24 bis 35 | |||
| Max. Stromverbrauch (VA) | 50 | |||
| Spulenwiderstand bei 20 ° C (ω) | 1 | 11 | 111 | |
| 56 | 56 | 112 | ||
| Induktivität (Wandler) (MH) | 6 bis 8 | |||
| Oszillatorfrequenz (Wandler) (KHz) | 2.5 | |||
| Schutz zu DIN 40 050 | IP65 | |||
Merkmale:
▶ Niedrige Hysterese
▶ Gute Wiederholbarkeit,
▶ Elektrische Position der geschlossenen Schleife Position der Federvorspannung
▶ Proportionalmagnetbetrieb mit induktiver Positionswandler (Druck ausgeglichen)
▶ Ventil und elektronische Steuerung einer Quelle
Anwendung:
Das Proportionaldruck -Entlastungsventil -DBETRT wird in verschiedenen Bereichen wie Lichtindustrie, Werkzeugmaschinen, Metallurgie usw. häufig eingesetzt.
Das Ventil besteht grundsätzlich aus einem Gehäuse (1), einem proportionalen Magnet (2) mit induktivem posiktionalem Wandler (3), dem Ventilsitz (4) und dem Ventilpacken (5)
Der Druck wird eingestellt, indem der Befehlswert -Potentiometer (0 bis 9 V) eingestellt wird. Durch das Einstellen des Befehlswerts führt die Spannung der Kompressionsfeder über die elektronischen Kontrollen und den proportionalen Magneten (2) zu. Die Spannung der Kompressionsfeder (6), d. H. Die Position der Federplatte (7), wird durch den induktiven Positionswandler (3) bestimmt. Alle Abweichungen vom Befehlswert werden durch die Position der geschlossenen Schleife korrigiert.
Die Verwendung dieses Prinzips beseitigt die Wirkung von Magnet -Reibung.
Vorteile:
- Niedrige Hysterese
- Gute Wiederholbarkeit
Symbole von Proportionaldruck -Entlastungsventil DBETTRE
