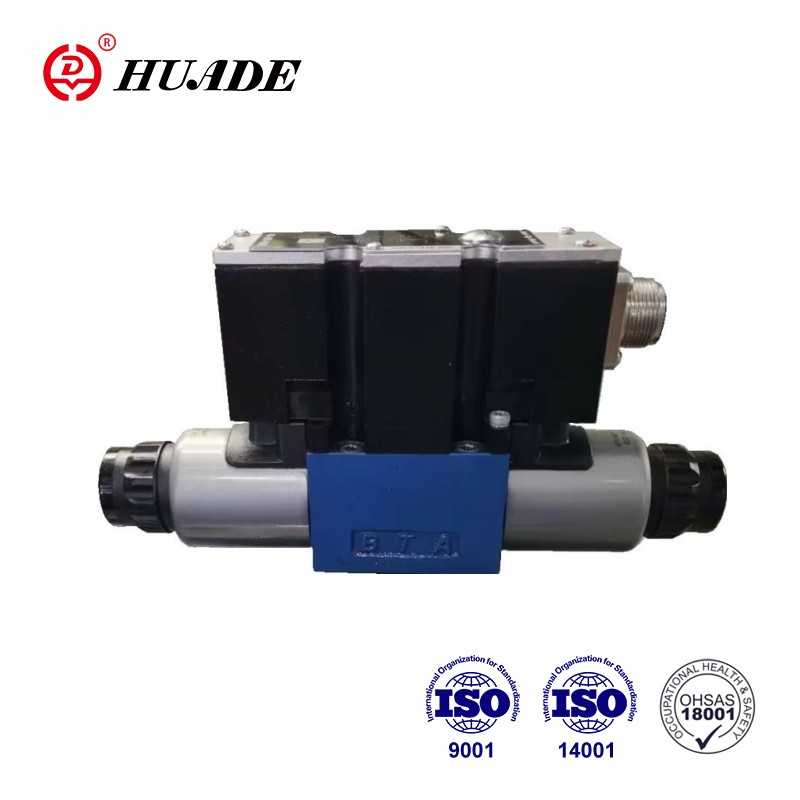

Das 3-Wege-Druckminderventil Typ 3DREP6-2X... wird direkt durch Proportionalmagnete betätigt. Sie wandeln ein elektrisches Eingangssignal in ein proportionales Druckausgangssignal um. Bei den Proportionalmagneten handelt es sich um steuerbare Nassstift-Gleichstrommagnete mit Zentralgewinde und abnehmbarer Spule. Die Ansteuerung der Magnete erfolgt wahlweise über eine externe Ansteuerelektronik (Typ 3DREP-2X) oder über eine integrierte Ansteuerelektronik (Typ 3DREPE-2X).
| Hydraulisch | |||
| Ventiltyp | HD-3DREP | HD-3DREPE | |
| Betriebsdruckbereich MPa | Port P | 2 bis 10 für Druckstufe 1,6 | |
| 3 bis 10 für Druckstufe 2,5 | |||
| 5 bis 10 für Druckstufe 4,5 | |||
| Port T | 0 bis 3 | ||
| Max. Durchfluss L/min | 15(△p=5MPa) | ||
| Filterfeinheit (μm) | ≤20 (vorzugsweise ≤10) | ||
| Hysterese (%) | ≤5 | ||
| Wiederholgenauigkeit (%) | ≤1 | ||
| Antwortempfindlichkeit (%) | ≤0,5 | ||
| Druckflüssigkeit | Mineralöl oder Phosphatester | ||
| Viskositätsbereich mm2/S | 20 ~ 380 | ||
| Temperaturbereich der Druckflüssigkeit (℃) | -20~+80 | ||
| Gewicht (kg) | 2 | 2.2 | |
| Elektrisch | |||
| Elektrische Daten, Magnet | |||
| Ventiltyp | HD-3DREP | HD-3DREPE | |
| Spannungsart | Gleichstrom | Gleichstrom | |
| Nennspannung (V) | 24 | ||
| Max. Strom (A) | 1.5 | 2.5 | |
| Widerstand der Magnetspule (Ω) | Kaltwert bei 20℃ | 4.8 | 2 |
| Maximaler Warmwert | 7.2 | 3 | |
| Pflicht (%) | 100 | ||
| Spulentemperatur ℃ | bis zu 150 | ||
| Schutz | IP65 | ||
| Elektrik, Steuerelektronik | |||
| Verstärker | HD-VT-VSPA2-50-1X/T1 (mit 1 Rampenzeit) | integrierte Steuerelektronik | |
| HD-VT-VSPA2-50-1X/T5 (mit 5 Rampenzeiten) | |||
| Versorgungsspannung | Nennspannung VDC | 24 | |
| Unterer Grenzwert V | 19 | ||
| Oberer Grenzwert V | 35 | ||
| aktueller Verbrauch | Imax A | 1.8 | |
| Impulsstrom A | 4 | ||
Merkmale:
▶ Direktgesteuerte Proportionalventile zur Steuerung von Druck und Richtung eines Durchflusses
▶Betätigung über Proportionalmagnete mit Zentralgewinde und abnehmbarer Spule
▶Handbetätigung, optional
▶Federzentrierte Steuerspule

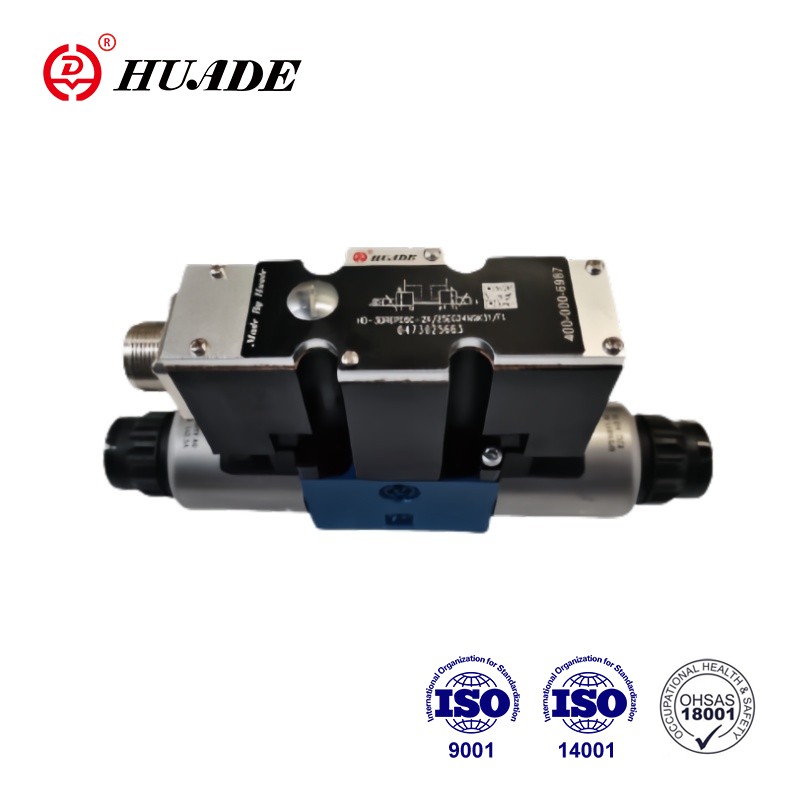

▶Typ HD-3DREPE mit integrierter Elektronik, Schnittstelle A1
▶Externe Steuerelektronik für Typ HD-3DREP:
▶Analogverstärker Typ HD-VT-VSPA2-50-1X/... im Europakartenformat
▶Digitalverstärker Typ HD-VT-VSPD-1-1X/. ..im Europakartenformat
▶Elektrischer Verstärker Typ HD-VT-11118 in Modulbauweise
▶ Ventil- und Proportionalsteuerelektronik aus einer Hand
Anwendung:
Das Proportional-Druckminderventil 3DREP6-2X wird häufig zur automatischen Steuerung von Hydrauliksystemen in verschiedenen Branchen wie Werkzeugmaschinen, Leichtindustrie, Metallurgie usw. eingesetzt.
Das Ventil besteht im Wesentlichen aus: Magneten (5 und 6), Gehäuse (1), Steuerkolben (2) mit Druckmesskolben (3 und 4) und optional integrierter Ventilelektronik (7).
Bei stromlosen Magneten (5 und 6) wird der Steuerkolben (2) durch Druckfedern in seiner Mittelposition gehalten. Der Steuerkolben (2) wird direkt betätigt, wenn einer der Magnete bestromt wird.
Z.B. durch Erregung des Magneten (5): Druckmesskolben (3) und Steuerkolben (2) bewegen sich proportional zum elektrischen Eingangssignal nach rechts. Die Verbindung von P nach B und A nach T erfolgt über blendenförmige Querschnitte mit progressiver Strömungscharakteristik.
Entregung des Magneten (5): Der Steuerkolben (2) wird durch die Druckfedern in seine Mittelstellung zurückgeführt. In der Mittelstellung sind die Anschlüsse A und B zu T geöffnet, sodass die Druckflüssigkeit ungehindert zum Tank fließen kann. Eine optionale Handbetätigung (9 oder 10) ermöglicht es, den Steuerkolben (2) zu bewegen, ohne den Magneten zu aktivieren.
Die Funktion dieser Ausführung des 2-Stellungsventils entspricht grundsätzlich der des Ventils mit 3 Schaltstellungen.
Die 2-Wege-Ventile sind jedoch nur mit Magnet 5 oder 6 ausgestattet. Anstelle des zweiten Magneten ist ein Stecker (11) montiert
Symbole des Proportional-Druckminderventils 3DREP6-2X
