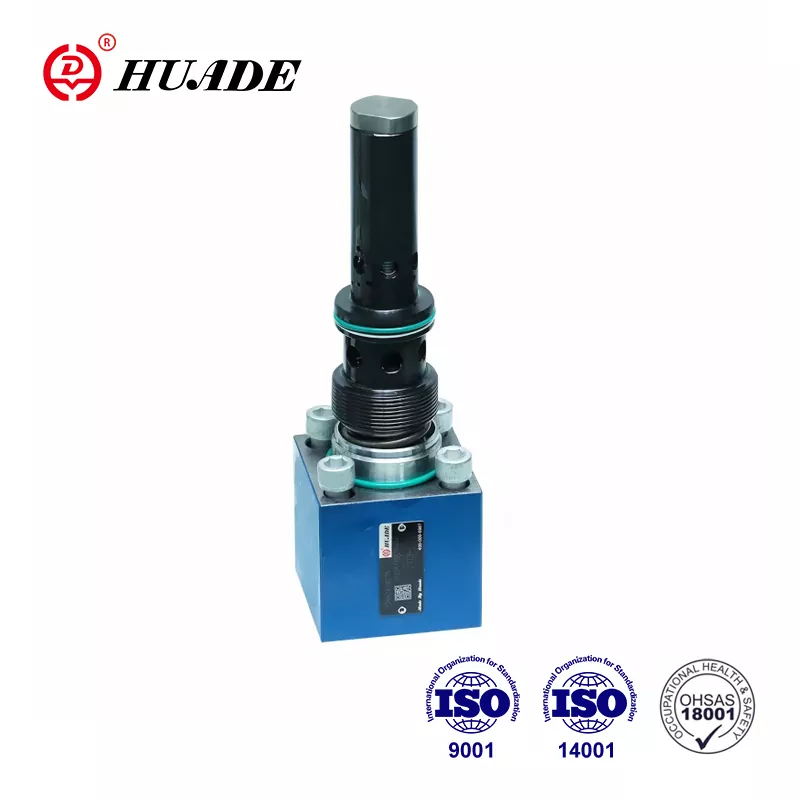

Das 3-Wege-Druckminderventil Typ 3DREP 6B wird direkt durch Proportionalmagnete betätigt. Sie wandeln ein elektrisches Eingangssignal in ein proportionales Druckausgangssignal um. Bei den Proportionalmagneten handelt es sich um steuerbare Nassstift-Gleichstrommagnete mit Zentralgewinde und abnehmbarer Spule. Die Ansteuerung der Magnete erfolgt optional über eine externe Steuerelektronik.
| Hydraulisch | ||
| Betriebsdruck (MPa) | Port P | 10, wenn mehr als 10, dann installieren Sie das Ventil, Typ ZDR6DP..-30B/... im Eingangsanschluss |
| Port T | 3 | |
| Max. Durchfluss (l/min) | 15(∆p=5MPa) | |
| Verschmutzungsgrad (um) | Filterempfehlung mit einer Mindestrückhalterate von β10≥ 75 | |
| Hysterese (%) | ≤3 | |
| Wiederholgenauigkeit (%) | ≤1 | |
| Antwortempfindlichkeit (%) | ≤1 | |
| Umkehrspanne (%) | ≤1 | |
| Druckflüssigkeit | Mineralöl (für NBR-Dichtung), Phosphatester (für FPM-Dichtung) | |
| Viskositätsbereich (mm2/S) | 2,8 bis 380 | |
| Temperaturbereich der Druckflüssigkeit (°C) | -20 bis +70 | |
| Installation | optional, vorzugsweise horizontal | |
| Gewicht (kg) | Typ C:2,6; Typ A.B:1,5 | |
| Elektrisch, Magnet | ||
| Versorgungsspannung | DC24V | |
| Nennstrom pro Magnet (A) | 0.8 | |
| Max. Strom pro Magnet (A) | ≤0,02 | |
| Widerstand der Magnetspule (Ω) | Kaltwert bei 20°C | 19.5 |
| Max. warmer Wert | 28.8 | |
| Arbeitszustand | kontinuierlich | |
| Zustandstemperatur (°C) | ~+50 | |
| Spulentemperatur (°C) | ~+150 | |
| Schutzart nach DIN40 050 | IP65 | |
| Elektrische Anschlüsse | 3DREP | mit Gerätestecker nach DIN43650-AM2, Steckverbinder nach DIN 43 650-AF2/Pg11 |
| 3DREPE | mit Gerätestecker nach E DIN43563-AM6-3 Steckverbinder E DIN43563-BF6-3/Pg11 | |
Merkmale:
▶Direkt gesteuerte Proportionalventile zur Steuerung von Druck und Richtung eines Durchflusses
▶Betätigung über Proportionalmagnete mit Zentralgewinde und abnehmbarer Spule
▶Federzentrierte Steuerspule
Anwendung:
Das Dreiwege-Proportional-Druckminderventil 3DREP 6B wird häufig in Produktionsanlagen in der Erdöl-, Chemie-, Pharma- und anderen Industrien eingesetzt.
◆Design:
Das Ventil besteht hauptsächlich aus:
◆Funktion:
Bei stromlosen Magneten (1 und 2) wird der Steuerkolben (5) durch Druckfedern in seiner Mittelstellung gehalten.
Der Steuerkolben (2) wird direkt betätigt, wenn einer der Magnete bestromt wird.
Z.B. durch Erregen des Magnetventils „a“ (1)
→Druckmesskolben (5) und Steuerkolben (4) bewegen sich proportional zum elektrischen Eingangssignal nach rechts.
→Die Verbindung von P nach B und A nach T erfolgt über blendenförmige Querschnitte mit progressiver Strömungscharakteristik
◆Entregung des Magneten (1)
→Der Steuerkolben (4) wird durch die Druckfedern in seine Mittelstellung zurückgeführt
In der Mittelstellung sind die Anschlüsse A und B nach T geöffnet, daher kann die Druckflüssigkeit ungehindert zum Tank fließen. Eine optionale Handbetätigung ermöglicht es, den Steuerkolben (4) zu bewegen, ohne den Magneten zu bestromen.
●Aufmerksamkeit!
Bei unbeabsichtigter Betätigung der Handhilfsbetätigung kann es zu unkontrollierten Maschinenbewegungen kommen!
Symbole des Proportional-Druckminderventils 3DREP 6B
