• Produktmerkmale: Kontrolldruck und Richtung eines Flusses • Spezifikationen: Proportionaldruckreduzierende Ventil 3Drep 6A -Serie, • Anwendungen: Industriefelder, mobile mechanische Hydrauliksysteme,

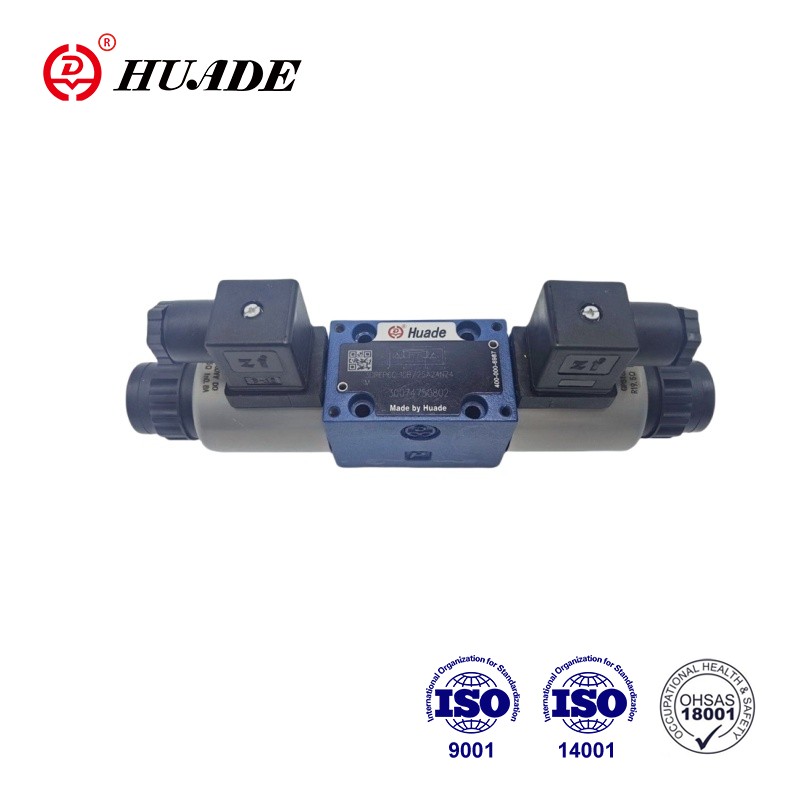

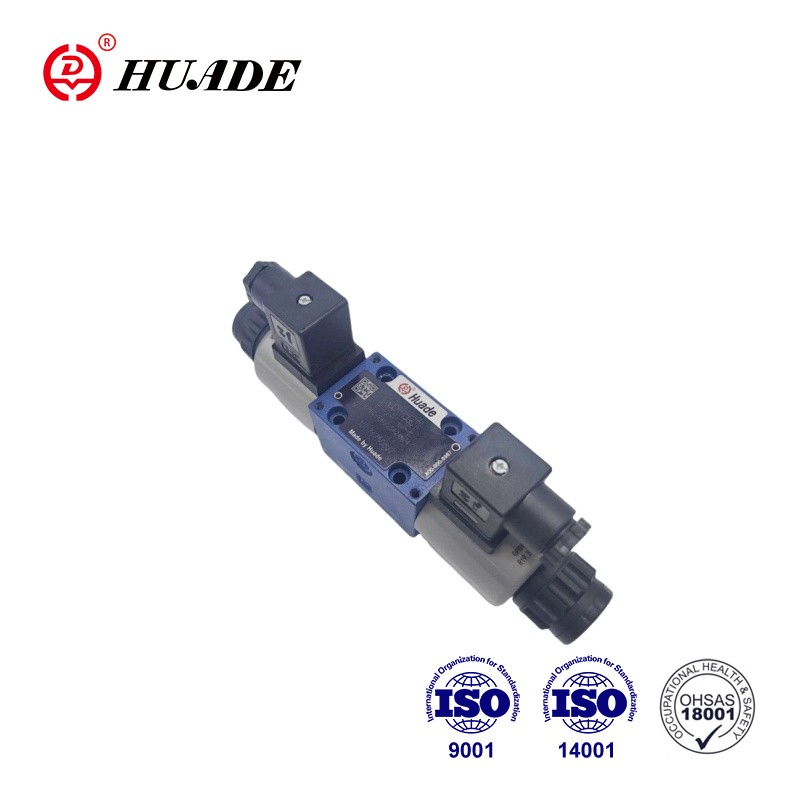

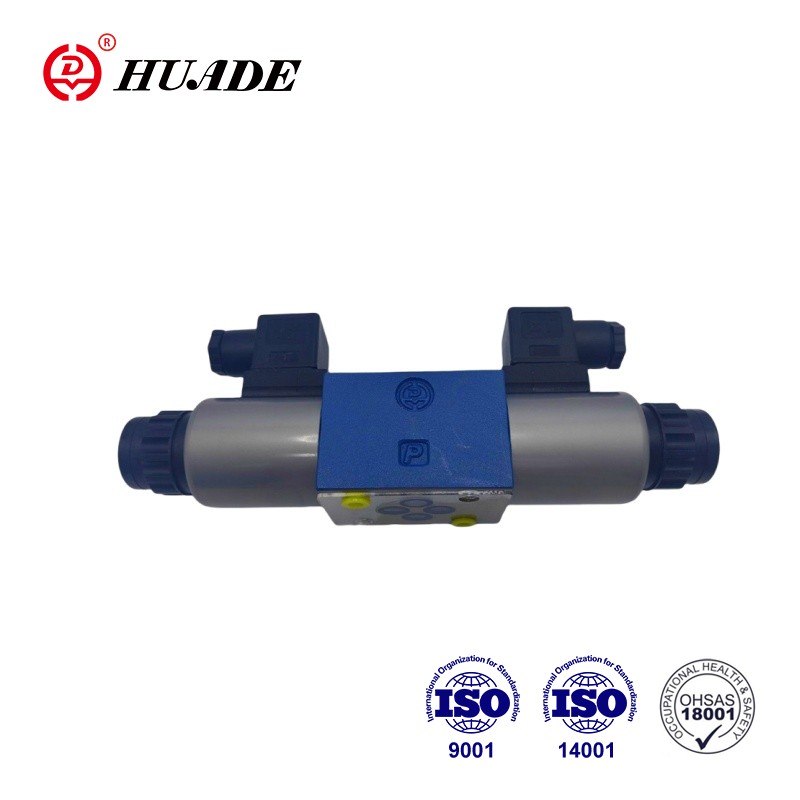

Der Drei-Wege-Proportionaldruckreduzierungsventil 3Drep 6A kann den Ausgangsdruck entsprechend den Änderungen des Eingangssignals genau einstellen, um die Druckanforderungen im Produktionsprozess zu erfüllen. Gleichzeitig sorgt die stabile Leistung von 3Drep 6a auch für die Kontinuität und Sicherheit des Produktionsprozesses.
Produktparameter des proportionalen Druckreduzierungsventils 3Drep 6a
Hydraulik
Betriebsdruck (MPA)
Port p
10, wenn überschüssig 10, dann das Ventil installieren, geben Sie ZDR6DP ein ..- 30b/... im Eingangsport
Port t
3
Max.flow (l/min)
15 (∆p = 5mpa)
Grad der Kontamination (ähm)
Filterempfehlung mit einer minimalen Retentionsrate von β10 ≥ 75
mit Komponentenstecker an DIN43650-AM2-Plug-in-Anschluss an DIN 43 650-AF2/PG11
3Drepe
mit Komponentenstecker zu E DIN43563-AM6-3 Plug-in-Anschluss E DIN43563-BF6-3/PG11
Produktmerkmal und Anwendung von proportionalem Druckverringerungsventil 3Drep 6a
Merkmale:
▶Directly controlled proportional valves for the control of the pressure and direction of a flow
▶ Durch proportionales Magnetoide mit zentralem Faden und abnehmbarer Spule betroffen
▶ Federzentrum -Steuerspuler
Anwendung:
Drei-Wege proportionaler Druckreduzierungventil 3Drep 6a wird in Industriefeldern, mobilen mechanischen Hydrauliksystemen, Arbeitbänken und anderen High-End-Geräten häufig eingesetzt.
Funktions- und Ventilspezifikum proportionaler Druckreduzierungventil 3Drep 6a
Der 3-Wege-Druckreduzierungsventiltyp 3Drep 6. wird direkt durch proportionale Magnetoide betätigt. Sie wandeln ein elektrisches Eingangssignal in ein proportionales Druckausgangssignal um.
Die proportionalen Magneten sind kontrollierbare DC -Magnetmagneten mit zentralem Gewinde und abnehmbarer Spule. Die Magneten werden optional über externe Steuerelektronik gesteuert.
◆Design:
Das Ventil besteht hauptsächlich aus:
Gehäuse (3) mit Befestigungsoberfläche
Steuerspuler (5) und (6) und (4)
Solenoids(1 and 2 ) with control thread
◆Funktion:
Mit den Magnetverletzungen (1 und 2) wird die Kontrollspule (5) durch Kompressionsfedern in seiner Mittelposition gehalten.
Die Kontrollspule (2) wird direkt betätigt, wenn einer der Magneten mit Energie versorgt wird.
Z.B. durch Energieversorgungsmagnet "a" (1)
→The pressure measuring spool (5) and control spool(4) move to the right in proportion to the electrical input signal.
→The connection from P to B and A to T is via orifice form cross-sections with progressive flow characteristics
◆De-Energisierung des Magnets (1)
→ Die Steuerspule (4) wird von den Kompressionsfedern in seine Mittelposition zurückgegeben
In der mittleren Position sind die Verbindungen A und B zu T offen, daher kann die Druckflüssigkeit frei in den Tank fließen. Eine optionale Handüberschreibung macht möglich, um die Kontrollspule (4) zu bewegen, ohne den Magneten zu energetisieren.
●Aufmerksamkeit!
Die unbeabsichtigte Verwendung der Handüberschreibung kann unkontrollierte Maschinenbewegungen verursachen!
Symbole des proportionalen Druckreduzierungsventils 3Drep 6a
