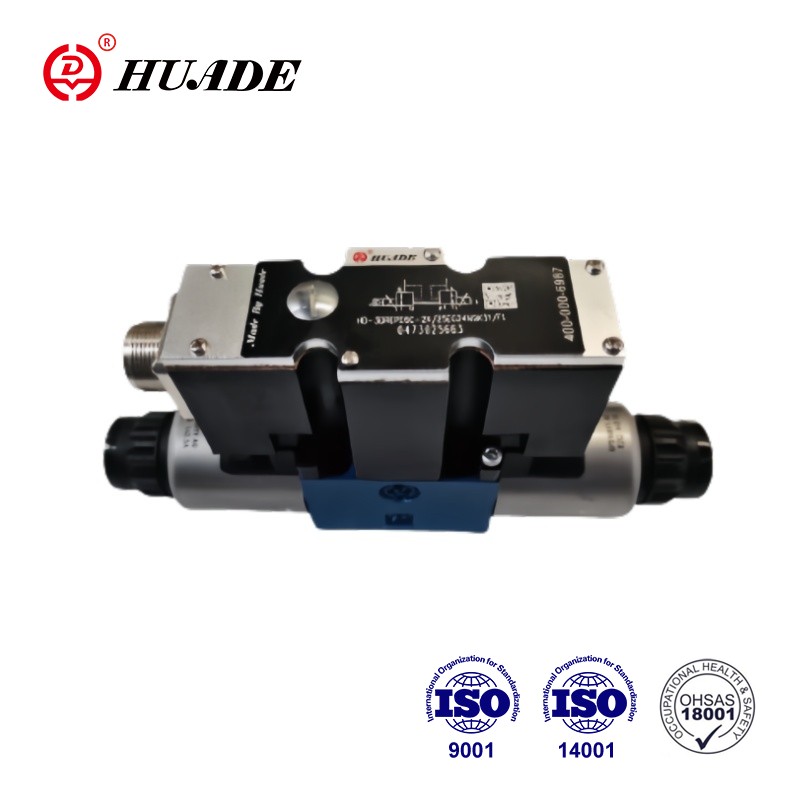

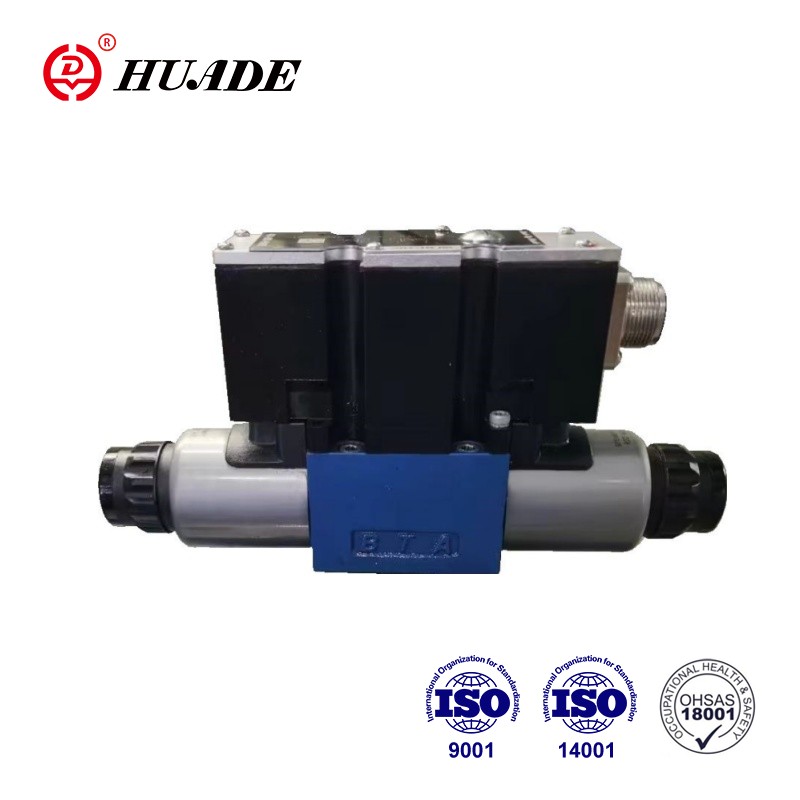

Im Vergleich zum proportionalen Druckreduzierungsventil 3Drepe6-2x hat das proportionale Druckreduzierungventil 3Drepe6e-2x-Ventil ein ähnliches Aussehen und ein ähnliches Prinzip, aber der Unterschied besteht darin, dass der integrierte Verstärker und die Schnittstelle A1 eingebaut ist. Die Magneten werden optional über integrierte Steuerelektronik gesteuert. Huades 3Drepe6e-2x und Rexroth verwenden die gleichen Qualitätsstandards. Die Leistung kann Rexroth übereinstimmen.
| Hydraulik | |||
| Ventiltyp | HD-3Drep | HD-3Drepe | |
| Betriebsdruckbereich MPA | Port p | 2 bis 10 für Druckstufe 1.6 | |
| 3 bis 10 für Druckstufe 2.5 | |||
| 5 bis 10 für Druckstufe 4.5 | |||
| Port t | 0 bis 3 | ||
| Max.flow l/min | 15 (△ p = 5mpa) | ||
| Filterfeinheit (μm) | ≤ 20 (vorzugsweise ≤ 10) | ||
| Hysterese (%) | ≤5 | ||
| Wiederholbarkeitsgenauigkeit (%) | ≤ 1 | ||
| Antwortempfindlichkeit (%) | ≤ 0,5 | ||
| Druckflüssigkeit | Mineralöl oder Phosphatester | ||
| Viskositätsbereich MM2/S | 20 ~ 380 | ||
| Druckflüssigkeitstemperaturbereich (℃) | -20 ~+80 | ||
| Gewicht (kg) | 2 | 2.2 | |
| Elektrisch | |||
| Elektrische Daten, Magnet | |||
| Ventiltyp | HD-3Drep | HD-3Drepe | |
| Spannungstyp | DC | DC | |
| Nennspannung (v) | 24 | ||
| Max.Current (a) | 1.5 | 2.5 | |
| Magnetspulenwiderstand (ω) | Kaltwert bei 20 ℃ | 4.8 | 2 |
| Max.Warmwert | 7.2 | 3 | |
| Pflicht (%) | 100 | ||
| Spulentemperatur ℃ | bis zu 150 | ||
| Schutz | IP65 | ||
| Elektrische, Steuerelektronik | |||
| Verstärker | HD-VT-VSPA2-50-1x/T1 (mit 1RAMP-Zeit) | Integrierte Steuerelektronik | |
| HD-VT-VSPA2-50-1x/T5 (mit 5 Rampenzeiten) | |||
| Versorgungsspannung | Nennspannung VDC | 24 | |
| Niedriger begrenzender Wert v | 19 | ||
| Oberer Grenzwert V | 35 | ||
| Aktueller Verbrauch | IMAX a | 1.8 | |
| Impulsstrom a | 4 | ||
Merkmale:
▶ Direkt kontrollierte Proportionalventile zur Kontrolle des Drucks und der Richtung eines Flusses
▶ Durch proportionales Magnetoide mit zentralem Faden und abnehmbarer Spule betroffen
▶ Handüberschreibung, optional
▶ Federzentrum -Steuerspuler
▶ Typ HD-3Drepe mit integrierter Elektronik, Schnittstelle A1
▶ externe Steuerelektronik für Typ HD-3DREP:
▶ Analog Verstärker-Typ HD-VT-VSPA2-50-1x/... im Eurokardformat
▶ Digitalverstärker Typ HD-VT-VSPD-1-1x/. ..in Eurocard -Format
▶ HD-VT-11118 des modularen Designs elektrischer Verstärkerentyp
▶ Ventil und proportionale Steuerelektronik aus einer einzelnen Quelle
Anwendung:
Der proportionale Druckreduzierungsventil 3Drep6e-2x wird häufig zur automatischen Steuerung von Hydrauliksystemen in verschiedenen Branchen wie Werkzeugmaschinen, Lichtindustrie, Metallurgie usw. verwendet.
Der 3-Wege-Druckreduzierungsventiltyp 3Drep6-2x ... wird direkt durch proportionale Magnetoide betätigt. Sie wandeln ein elektrisches Eingangssignal in ein proportionales Druckausgangssignal um. Die proportionalen Magneten sind kontrollierbare DC -Magnetmagneten mit zentralem Gewinde und abnehmbarer Spule. Die Magneten werden optional über externe Steuerelektronik (Typ 3Drep-2x) oder durch integrierte Steuerelektronik (Typ 3Drepe-2x) gesteuert.
Das Ventil besteht hauptsächlich aus: Magnetoiden (5 und 6), Gehäuse (1), Kontrollspule (2) mit Druckmessspulen (3 und 4) und optional integrierter Ventilelektronik (7).
Mit den Magnetverletzungen (5 und 6) wird die Kontrollspule (2) durch Kompressionsfedern in seiner Mittelposition gehalten. Die Kontrollspule (2) wird direkt betätigt, wenn einer der Magneten mit Energie versorgt wird.
Z.B. Durch Energieversorgungsmagnet (5): Der Druckmessspuler (3) und die Steuerspule (2) bewegen sich im Verhältnis zum elektrischen Eingangssignal nach rechts. Die Verbindung von p zu b und a bis t besteht aus der Öffnung von Querschnitten mit progressiven Flusseigenschaften.
De-Energisation des Magnets (5): Die Kontrollspule (2) wird durch die Kompressionsfedern in seine Mittelposition zurückgegeben. In der mittleren Position werden die Verbindungen A und B zu T geöffnet, daher kann die Druckflüssigkeit frei in den Tank fließen. Eine optionale Handüberschreibung (9 oder 10) ist möglich, um die Kontrollspule (2) zu bewegen, ohne den Magneten zu energetisieren.
Die Funktion dieser Version des 2 Positionsventils ist im Grunde die gleiche wie die des Ventils mit 3 Schaltposition.
Die 2 Positionsventile sind jedoch nur mit Magnet 5 oder 6 ausgestattet. Ein Stecker (11) wird anstelle des zweiten Magneten ausgestattet
Symbole proportional proportionaler Druckreduzierungventil 3Drep6e-2x
Verwendet in Verbindung mit anderen proportionalen Ventilen
Paket des Kombinationsventils
