Wenn Sie mit hydraulischen Systemen arbeiten, kann die Wahl des richtigen Wegeventils über Erfolg oder Misserfolg Ihres Betriebs entscheiden. Das Wegeventil 4WE 10 E von Bosch Rexroth hat sich seinen Ruf als zuverlässiges Arbeitstier im industriellen Einsatz erworben, und es gibt gute Gründe, warum Ingenieure immer wieder darauf zurückgreifen.
Das Besondere am Wegeventil 4WE 10 E

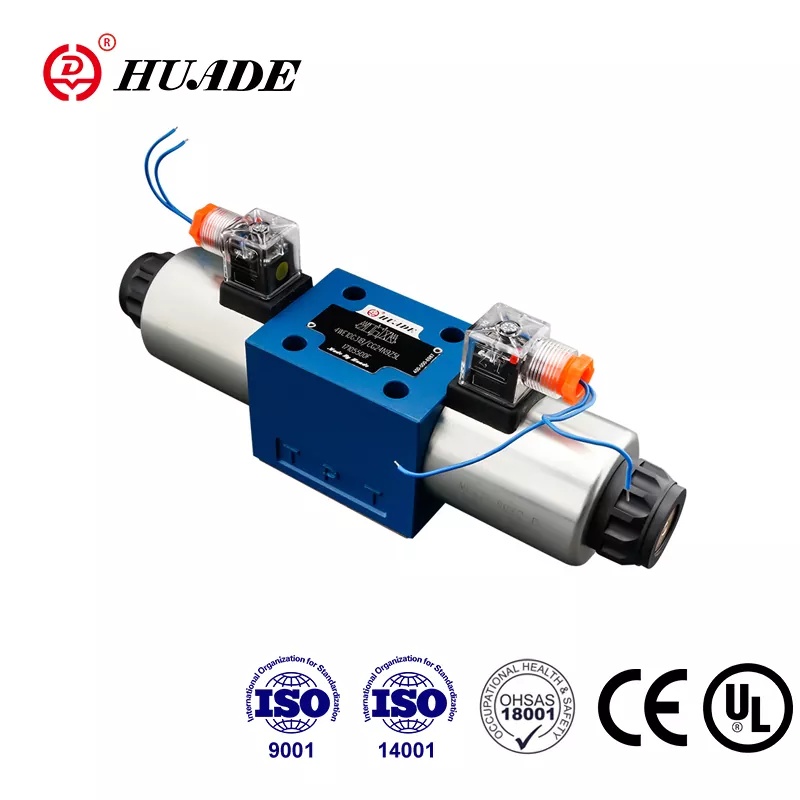

Das Rexroth 4WE 10 E ist ein direkt wirkendes Magnetventil, das steuert, wie sich Hydraulikflüssigkeit durch Ihr System bewegt. Betrachten Sie es als einen Verkehrsregler für Ihr Hydrauliköl. Es sagt der Flüssigkeit, wohin sie gehen soll, wann sie anhalten soll und welchen Weg sie einschlagen soll. Dieses spezielle Ventil verwendet elektromagnetische Spulen, um eine interne Spule zu verschieben, die dann den Fluss umleitet, damit sich Ihre Hydraulikzylinder oder Motoren genau so bewegen, wie Sie es benötigen.
Das Besondere an diesem Wegeventil ist sein Closed-Center-Design, das durch das „E“ im Namen gekennzeichnet ist. Wenn sich das Ventil in seiner Neutralstellung befindet, bleiben alle Anschlüsse blockiert. Ihr hydraulischer Aktuator behält seine Position ohne zu driften, was sehr wichtig ist, wenn Sie schwere Lasten heben oder etwas vollkommen ruhig halten müssen.
Aufschlüsselung der Modellnummer
Der Name 4WE 10 E verrät Ihnen alles über die Funktion dieses Ventils. Die „4“ bedeutet, dass es über vier Anschlüsse zum Anschluss Ihrer Hydraulikleitungen verfügt. Das „WE“ weist darauf hin, dass es sich um ein direkt wirkendes Wegeventil mit Magnetbetätigung handelt. Die „10“ bezieht sich auf seine Größe, die dem NG10-Standard folgt, auch bekannt als CETOP 5 oder ISO 4401-05-04-0-05. Diese Standardisierung bedeutet, dass der Rexroth 4WE 10 E physisch auf jede Montageoberfläche passt, die für NG10-Ventile vorgesehen ist, und Ihnen Flexibilität beim Austausch alter Geräte oder beim Bau neuer Systeme bietet.
Die Bezeichnung „E“ beschreibt die Spulenkonfiguration. In der Welt der Ventile stehen unterschiedliche Buchstaben für unterschiedliche Strömungsmuster. Der E-Typ hält alle Anschlüsse in der Mittelposition geschlossen und eignet sich daher ideal, wenn Sie eine Last ohne Bewegung ruhig halten müssen.
Technische Fähigkeiten, die wichtig sind
Das Wegeventil 4WE 10 E bewältigt große Drücke. An den Hauptanschlüssen kann es mit einem Druck von bis zu 350 bar betrieben werden, was etwa 5.075 Pfund pro Quadratzoll entspricht. Das reicht für die meisten schweren Industrieanwendungen, von Spritzgussmaschinen bis hin zu Baumaschinen.
Die Durchflusskapazität variiert je nachdem, ob Sie Gleich- oder Wechselstrom wählen. Die DC-Version dieses Rexroth-Wegeventils bewegt bis zu 160 Liter pro Minute, während die AC-Version maximal 120 Liter pro Minute erreicht. Dieser Unterschied besteht darin, dass Wechselstromspulen mehr Wärme erzeugen, wenn das Ventil unter Strom bleibt. Deshalb begrenzt Bosch Rexroth den Durchfluss, um Überhitzungsprobleme zu vermeiden.
Reaktionszeit ist wichtig, wenn Sie schnelle, präzise Bewegungen benötigen. Der 4WE 10 E schaltet sich bei Gleichstrom in 45 bis 70 Millisekunden ein und in 35 bis 45 Millisekunden wieder frei. Das ist schnell genug für die meisten automatisierten Produktionslinien. Wenn Sie einen noch sanfteren Betrieb benötigen, können Sie optionale Dämpfungseinsätze hinzufügen, die den Schaltvorgang verlangsamen, um Stöße in Ihrem System zu reduzieren.
So funktioniert das Closed Center
Die E-Typ-Kolbenkonfiguration verleiht diesem Wegeventil seine Lasthaltefähigkeit. Stellen Sie sich drei Positionen vor: Mitte, links und rechts. In der Mittelposition blockieren interne Stege an der Spule alle vier Anschlüsse. Anschluss P ist mit Ihrer Pumpe verbunden, Anschluss T mit Ihrem Tank und die Anschlüsse A und B mit Ihrem Stellantrieb. Wenn alles blockiert bleibt, kann das in Ihrem Zylinder eingeschlossene Öl nicht entweichen, sodass Ihre Ladung genau dort bleibt, wo Sie sie zurückgelassen haben.
Bestromen Sie die „a“-Spule und die Spule verschiebt sich nach links. Jetzt verbindet sich Anschluss P mit Anschluss A, während Anschluss B zu Anschluss T entleert. Ihr Aktuator fährt aus. Wechseln Sie zur „b“-Spule, und die Spule bewegt sich nach rechts, wodurch das Strömungsmuster umgekehrt wird. Anschluss P speist Anschluss B, während Anschluss A zum Tank zurückkehrt und Ihren Aktuator einfährt.
Diese geschlossene Anordnung eignet sich perfekt für Anwendungen wie Hubtische, Klemmen und Pressmaschinen, bei denen die Positionshaltung wichtiger ist als die Energieeffizienz. Der Nachteil besteht darin, dass Ihre Pumpe auch dann weiterhin Druck aufbaut, wenn sich nichts bewegt, was Wärme erzeugt und Energie verschwendet. Normalerweise kombinieren Sie diesen Rexroth 4WE 10 E mit einem Überdruckventil, um Ihr System zu schützen.
Anwendungen aus der Praxis
Produktionsbetriebe nutzen das Wegeventil 4WE 10 E auf vielfältige Weise. Spritzgießmaschinen verlassen sich darauf, um die Formklemmung präzise zu steuern. Druckgussanlagen nutzen es, um Metallteile präzise zu positionieren. Baumaschinen profitieren von der Fähigkeit, Schaufel- und Auslegerpositionen an Hängen zu halten, ohne abzudriften.
Das Ventil kommt auch in Schiffsanwendungen, Metallbearbeitungsgeräten und Präzisionsfertigungssystemen zum Einsatz. Wann immer Sie einen hydraulischen Aktuator benötigen, um unter Last zu bleiben, bietet die Closed-Center-Konstruktion dieses Rexroth-Wegeventils die Steuerung, die Sie benötigen.
Installation und Montage

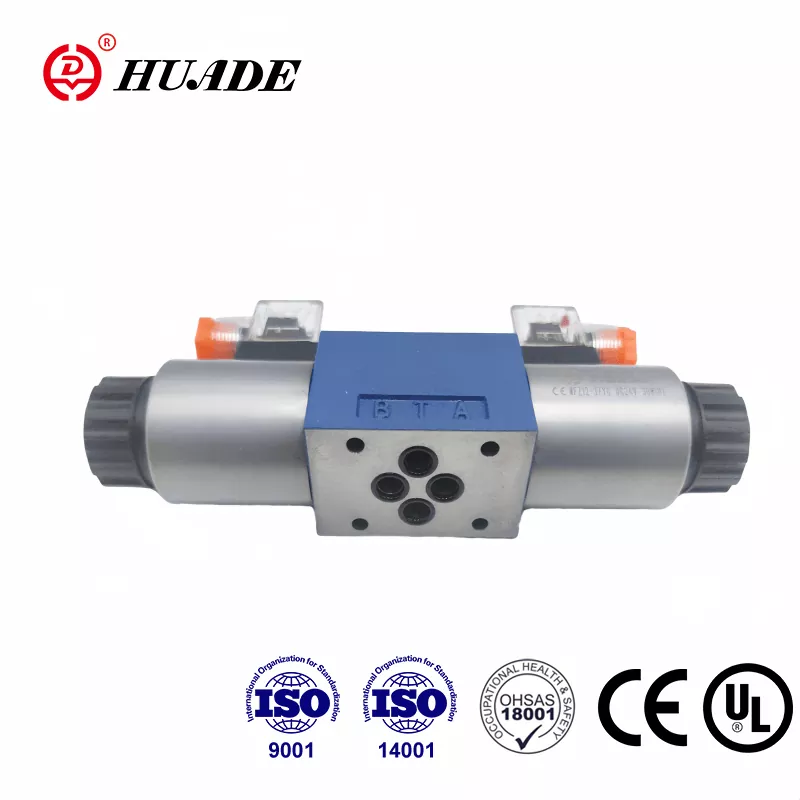

Der 4WE 10 E wird direkt auf einer Unterplatte montiert, die dem NG10-Standard entspricht. Dieser modulare Ansatz vereinfacht die Installation und den Austausch. Mithilfe von Verteilerblöcken können Sie zusätzliche Ventile übereinander stapeln und so kompakte Ventilbaugruppen bauen, die Platz sparen und die Anzahl der benötigten Schläuche und Anschlüsse reduzieren.
Das Nassanker-Magnetdesign bietet praktische Vorteile. Die Spule sitzt in Öl, was zur Wärmeableitung beiträgt und Geräusche reduziert. Sie können die Spulenbaugruppe um 360 Grad drehen, um den elektrischen Stecker dort zu positionieren, wo es am bequemsten ist. Wenn eine Spule ausfällt, können Sie sie ersetzen, ohne Ihr Hydrauliksystem zu entleeren, wodurch Ausfallzeiten minimiert werden.
Die elektrischen Anschlüsse entsprechen der Norm DIN EN 175301-803, je nach Konfiguration mit Schutzart IP65 oder IP67. Zu den Spannungsoptionen gehören 12, 24, 110 und 230 Volt für Gleich- und Wechselstrom mit einer Toleranz von plus oder minus 10 Prozent.
Vergleich mit anderen Optionen
Wenn Sie ein Wegeventil in der Größe NG10 kaufen, stoßen Sie auf Alternativen von Parker, Eaton und anderen Herstellern. Die D3W-Serie von Parker bietet ähnliche Druck- und Durchflusswerte, schaltet jedoch langsamer und benötigt etwa 110 Millisekunden, um zu reagieren. Der Eaton DG4V-5 entspricht der Durchflusskapazität, gibt aber die Taktfrequenz nicht so klar an.
Der Rexroth 4WE 10 E zeichnet sich durch schnellere Reaktionszeit und höhere Taktfähigkeit aus. Es bewältigt bis zu 15.000 Schaltvorgänge pro Stunde und eignet sich somit für automatisierte Hochgeschwindigkeitsprozesse. Mit der einstellbaren Dämpfungsoption haben Sie außerdem mehr Kontrolle darüber, wie schnell das Ventil schaltet, und können so das Verhalten Ihres Systems feinabstimmen.
Der Preis variiert stark je nach Spezifikationen und Ort, an dem Sie kaufen. Grundkonfigurationen dieses Rexroth-Wegeventils beginnen bei etwa 56 US-Dollar, während Versionen mit Spezialbeschichtungen, kundenspezifischer Spannung oder verbesserten Dichtungen über 1.200 US-Dollar kosten können. Sie finden sie über offizielle Bosch Rexroth-Händler, Industriezulieferer und Online-Marktplätze. Stellen Sie beim Kauf sicher, dass die Modellnummer genau Ihren Anforderungen entspricht, und achten Sie dabei besonders auf die Nennspannung und den Spulentyp.
Halten Sie es am Laufen
Der größte Feind jedes Wegeventils ist die Verschmutzung. Schmutzpartikel in Ihrem Hydrauliköl führen dazu, dass die Spule festsitzt, was zu Funktionsstörungen oder einem Totalausfall führt. Der 4WE 10 E benötigt auf 10 Mikron gefiltertes Öl, was den Reinheitsstufen NAS 1638 Klasse 9 oder ISO 4406 20/18/15 entspricht.
Regelmäßige Wartung beginnt mit der Überwachung Ihres Öls. Überprüfen Sie das Gerät auf Verfärbungen, die auf Überhitzung oder Oxidation hinweisen. Überprüfen Sie regelmäßig die Viskosität, da zu dünnes oder zu dickes Öl die Ventilleistung beeinträchtigt. Ersetzen Sie die Filter rechtzeitig und erwägen Sie die Installation von Manometern, um Probleme frühzeitig zu erkennen.
Wenn dieses Rexroth-Wegeventil anspricht, deuten die Symptome normalerweise auf bestimmte Ursachen hin. Wenn das Ventil klemmt, aber funktioniert, wenn Sie die Handhilfsbetätigung betätigen, ist eine Kontamination wahrscheinlich. Durchgebrannte Spulen bei Wechselstromversionen sind häufig auf einen übermäßigen Durchfluss zurückzuführen, der dazu führt, dass die Spule unter Spannung klemmt und die Spule überhitzt. Äußere Lecks sind typischerweise auf abgenutzte Dichtungen zurückzuführen, während sich interne Lecks in einer langsamen, schwammigen Bewegung des Aktuators bemerkbar machen.
Die Reinigung des Ventils erfordert Sorgfalt. Entfernen Sie es aus dem System, zerlegen Sie es vorsichtig und reinigen Sie die Bohrung und die Spule mit WD-40 oder einem ähnlichen Lösungsmittel. Durchgänge mit Druckluft ausblasen und auf Verschleiß oder Beschädigung prüfen. Ersetzen Sie die Dichtungen mit dem richtigen Satz für Ihre Ventilversion. Beachten Sie, dass für Hochtemperaturanwendungen FKM-Dichtungen anstelle von Standard-NBR-Gummi erforderlich sind.
Die richtige Wahl treffen
Das Wegeventil 4WE 10 E überzeugt, wenn es um Lasthaltung geht. Sein geschlossenes Design verhindert Drift, seine schnelle Reaktion unterstützt die Automatisierung und seine standardisierte Montage vereinfacht die Installation. Durch den modularen Aufbau können Sie komplexe Steuerkreise auf kompaktem Raum aufbauen, und die Nassankerspulen bieten eine lange Lebensdauer bei minimalem Wartungsaufwand.
Bedenken Sie den Energie-Kompromiss. Diese blockierte Mittelposition sorgt dafür, dass Ihre Pumpe auch dann geladen bleibt, wenn sich nichts bewegt, wodurch Wärme entsteht und Strom verbraucht wird. Wenn in Ihrer Anwendung die Energieeffizienz wichtiger ist als die Positionshaltung, schauen Sie sich J-Typ-Kolben an, die die Pumpe im Leerlauf entlasten. Für Anwendungen, die einen freien Umlauf erfordern, könnten H-Typ-Open-Center-Konfigurationen besser funktionieren.
Passen Sie Ihr elektrisches System sorgfältig an das Ventil an. Gleichstromversionen bewältigen einen höheren Durchfluss und reagieren schneller, was sie zur Standardwahl für die meisten industriellen Anwendungen macht. Wechselstrom funktioniert gut für langsamere Vorgänge, aber denken Sie an die Durchflussbegrenzung von 120 Litern pro Minute, um Schäden an der Spule zu verhindern.
Der Rexroth 4WE 10 E hat sich seinen Platz in der Industriehydraulik durch jahrzehntelang bewährte Leistung verdient. Seine Kombination aus hoher Druckfähigkeit, schneller Reaktion und zuverlässiger Lasthaltung macht ihn zu einer soliden Wahl für anspruchsvolle Anwendungen. Halten Sie Ihr Öl sauber, wählen Sie die richtige Spulenkonfiguration für Ihre Anforderungen und dieses Wegeventil wird jahrelang zuverlässig funktionieren. Ganz gleich, ob Sie ein vorhandenes Ventil ersetzen oder ein neues System entwerfen: Wenn Sie wissen, was den 4WE 10 E ausmacht, können Sie Ihre Hydraulikausrüstung optimal nutzen.
