Wenn Sie mit schweren Industriemaschinen arbeiten, ist es wichtig zu verstehen, wie sich die Fluidkraft durch Ihr System bewegt. Das Herzstück vieler Hydrauliksysteme mit hohem Durchfluss ist eine kritische Komponente namens Wegeventil, insbesondere die WH-Serie von Bosch Rexroth. Diese Ventile sehen auf den ersten Blick vielleicht nicht beeindruckend aus, aber sie leisten in Fabriken und Industrieumgebungen auf der ganzen Welt schwere Arbeit.
Was Wegeventile so wichtig macht
Stellen Sie sich ein Wegeventil als einen Verkehrspolizisten für Hydraulikflüssigkeit vor. Seine Hauptaufgabe besteht darin, zu entscheiden, wohin die Flüssigkeit fließt, wodurch direkt gesteuert wird, wie sich Ihre Maschinen bewegen. Ganz gleich, ob Sie einen Hydraulikzylinder starten, stoppen, beschleunigen oder die Richtung ändern, das Wegeventil macht es möglich.
Der WH-Typ bezieht sich speziell auf vorgesteuerte Wegeventile, die hydraulischen Druck zur Steuerung des Hauptstroms nutzen. Das ist wichtiger, als Sie vielleicht denken. Wenn es um hohe Durchflussraten und große Flüssigkeitsmengen geht, reicht ein einfaches direkt betätigtes Ventil einfach nicht aus, um die Aufgabe zu bewältigen. Die Kräfte, die auf einen großen Ventilkolben wirken, sind enorm, und hier wird eine Vorsteuerung erforderlich.
Bosch Rexroth hat seine WH-Serie genau für diese anspruchsvollen Situationen konzipiert. Diese Ventile können Drücke bis zu 350 bar und Durchflussraten von bis zu 1100 Litern pro Minute bewältigen. Um das ins rechte Licht zu rücken: Wir sprechen davon, genügend Hydraulikflüssigkeit zu bewegen, um riesige Industriepressen, schwere Formanlagen und große Materialtransportsysteme anzutreiben.
Wie Wegeventile der WH-Serie tatsächlich funktionieren
Das Schöne am Wegeventil WH liegt in seinem zweistufigen Aufbau. Anstatt zu versuchen, eine große, schwere Spule direkt zu bewegen, verwendet das System ein kleines Pilotventil, um ein viel größeres Hauptventil zu steuern. Es ist Leistungsverstärkung in Aktion.
So funktioniert es in der Praxis. Die Pilotstufe nutzt einen kleinen hydraulischen Druck, um einen kleinen Ventilschieber zu verschieben. Dadurch entsteht ein Druckunterschied, der auf die Enden des viel größeren Hauptkolbens wirkt. Dieser Druckunterschied erzeugt genügend Kraft, um die Flüssigkeitskräfte und die Reibung zu überwinden, sodass der Hauptkolben seine Position ändern und den gesamten Systemfluss umleiten kann.
Die WH-Bezeichnung verrät, dass es sich um eine rein hydraulische Vorsteuerung handelt. Alle Steuersignale stammen von hydraulischen Druckquellen, nicht von elektrischen Magnetspulen. Dies macht WH-Ventile besonders wertvoll in Umgebungen, in denen elektrische Systeme problematisch sein könnten, wie z. B. Unterwasseranwendungen, extreme Temperaturen oder explosionsfähige Atmosphären.
Im Inneren des Ventilkörpers befindet sich eine präzisionsgefertigte Bohrung, in der die Spule aus gehärtetem Stahl hin und her gleitet. Die Spule verfügt über sorgfältig gestaltete Stege und Nuten, die mit den Anschlüssen im Ventilkörper übereinstimmen. Wenn sich die Spule bewegt, öffnet und schließt sie diese Strömungswege und leitet die Flüssigkeit zu verschiedenen Aktuatoren oder zurück zum Tank.
Verschiedene Konfigurationen für unterschiedliche Anforderungen
Wegeventile gibt es in verschiedenen Konfigurationen. Das Verständnis der Terminologie hilft bei der Auswahl des richtigen Ventils. Die Zahlen, die Sie in den Ventilbeschreibungen sehen, beziehen sich auf die Anzahl der Anschlüsse und Positionen.
Ein Vierwegeventil mit drei Positionen (geschrieben als 4/3) verfügt über vier Flüssigkeitsanschlüsse und drei verschiedene Betriebspositionen. Zu den vier Anschlüssen gehören typischerweise der Pumpenvorlauf, der Tankrücklauf und zwei Arbeitsanschlüsse, die mit Ihrem Stellantrieb verbunden sind. Zu den drei Positionen gehören normalerweise zwei aktive Positionen zum Bewegen Ihres Zylinders oder Motors in beide Richtungen sowie eine Mittelposition.
Diese Mittelposition ist wichtiger, als vielen Menschen bewusst ist. In einer Konfiguration mit geschlossener Mitte stoppt der gesamte Durchfluss, wenn das Ventil in die Mitte zurückkehrt. Dies funktioniert gut bei Konstantpumpen und wenn Sie eine präzise Positionshaltung benötigen. Eine offene Mitte ermöglicht die Rückkehr des Pumpenflusses zum Tank in der neutralen Position, wodurch die Wärmeerzeugung reduziert wird, Ihr Aktuator jedoch möglicherweise unter Last driften kann. Tandem-Center-Konfigurationen bieten einen Mittelweg, indem sie die Pumpe entlasten und gleichzeitig die Aktoranschlüsse blockieren.
Die WH-Serie bietet all diese Center-Bedingungen und mehr. Sie können Ventile mit Federzentrierung bestellen, bei der Federn den Schieber in die Neutralstellung zurückdrücken, oder mit Druckzentrierung, bei der der Hydraulikdruck den Schieber in der Mitte hält. Einige Anwendungen erfordern Federversatzkonfigurationen oder hydraulische Arretierungen, die die Spule in der zuletzt eingestellten Position halten.
Technische Spezifikationen, die wichtig sind
Wenn Sie Wegeventile vergleichen, geben bestimmte Spezifikationen Aufschluss darüber, was das Ventil in Ihrem System tatsächlich leisten kann. Die WH-Serie deckt Nenngrößen von NG10 bis NG32 ab. Diese Nenngröße hängt direkt davon ab, wie viel Durchfluss das Ventil bewältigen kann.
Ein NG10-Ventil kann 200 bis 300 Liter pro Minute verarbeiten, was für mittelgroße Maschinen geeignet ist. Wenn Sie auf NG32 umsteigen, erhalten Sie eine maximale Durchflusskapazität von 1100 Litern pro Minute. Diese größere Größe ist das, was Sie für die größten Industriepressen oder Hochgeschwindigkeitsproduktionsanlagen angeben würden.
Mit einem maximalen Arbeitsdruck von 350 bar gehören WH-Ventile zur Hochleistungsklasse. Viele Industriesysteme arbeiten mit 200 bis 250 bar, sodass diese zusätzliche Druckkapazität einen Sicherheitsspielraum bietet und es dem Ventil ermöglicht, in den anspruchsvollsten Kreisläufen zu arbeiten.
Alle WH-Wegeventile werden gemäß den ISO 4401-Standards montiert. Dieser internationale Standard definiert genau, wo sich die Anschlüsse befinden und wie die Montagefläche bearbeitet wird. Warum ist das wichtig? Denn das bedeutet, dass Sie möglicherweise ein Bosch-Rexroth-Ventil gegen ein gleichwertiges Parker- oder Eaton-Ventil austauschen können, ohne Ihren Verteiler oder Ihre Leitungen ändern zu müssen. Diese Standardisierung spart enorm viel Zeit und Geld bei der Systemgestaltung und -wartung.
Die Ventile arbeiten mit Mineralöl- oder Phosphatester-Hydraulikflüssigkeiten in einem Temperaturbereich von minus 30 bis plus 80 Grad Celsius. Dieses breite Betriebsfenster deckt die meisten Industrieumgebungen ab, ohne dass eine spezielle Temperaturkompensation erforderlich ist.
Praxisnahe Anwendungen, bei denen WH-Ventile hervorragende Leistungen erbringen
Wenn Sie eine schwere Produktionsanlage betreten, werden Sie wahrscheinlich auf Wegeventile der WH-Serie im Einsatz stoßen. Stahlwerke steuern damit riesige Umformpressen. Spritzgießbetriebe verlassen sich auf sie, wenn es um Hochkraft-Schließsysteme geht, die Formen unter extremem Druck geschlossen halten.
Eine weitere häufige Anwendung sind große Werkzeugmaschinen. Wenn ein CNC-Bearbeitungszentrum einen schweren Tisch schnell positionieren oder ein Werkstück einspannen muss, sorgt ein WH-Wegeventil für die entscheidende, kraftvolle Schaltwirkung. Die Fähigkeit des Ventils, hohe Durchflussraten zu bewältigen, bedeutet, dass diese Bewegungen schnell erfolgen, was die Zykluszeit verkürzt und die Produktivität steigert.
Auch Materialtransportgeräte wie hydraulische Aufzüge und Hebebühnen profitieren von der WH-Technologie. Diese Anwendungen erfordern vor allem Zuverlässigkeit, und die einfache, robuste Konstruktion eines vorgesteuerten Wegeventils bietet genau das.
Was WH-Ventile für diese Anwendungen besonders geeignet macht, ist ihre Toleranz gegenüber suboptimalen Betriebsbedingungen. Industrielle Hydrauliksysteme können oft nicht die ultrareinen Flüssigkeitsbedingungen aufrechterhalten, die anspruchsvollere Proportionalventile erfordern. WH-Ventile arbeiten zuverlässig mit einer Reinheit der Hydraulikflüssigkeit um ISO 4406 20/18/15, wohingegen Proportionalventile möglicherweise 19/16/13 oder besser benötigen. Dieser Unterschied in den Filtrationsanforderungen führt direkt zu niedrigeren Betriebskosten und längeren Wartungsintervallen.
Vergleich von WH-Ventilen mit der Konkurrenz
Der Markt für industrielle Wegeventile umfasst neben Bosch Rexroth mehrere große Player. Die Vickers-Abteilung von Eaton bietet die DG3V-10-Serie für den hydraulischen Pilotbetrieb und die DG5V-10 für den Magnet-Pilotbetrieb an. Diese konkurrieren direkt mit WH- und WEH-Ventilen und bieten ähnliche Durchflusskapazitäten und Druckstufen.
Parker Hannifin produziert große vorgesteuerte Ventile der D81VW-Serie und der breiteren D-Serie. Wie die anderen entsprechen diese Ventile den Montagenormen ISO 4401 und bieten eine vergleichbare Leistung.
Das Interessante an dieser Wettbewerbslandschaft ist, wie ähnlich die Spezifikationen der Spitzenklasse geworden sind. Alle drei großen Hersteller bieten Ventile an, die für einen Druck von 350 bar und einen Durchfluss von 1100 Litern pro Minute ausgelegt sind. Sie alle folgen den gleichen Montagestandards. Diese Konvergenz spiegelt die Anforderungen des Marktes an Austauschbarkeit wider und hat zu einer Situation geführt, in der der Wettbewerb eher auf sekundären Faktoren wie Lieferzeit, technischem Support und spezifischen Konfigurationsoptionen als auf reinen Leistungsgrenzen beruht.

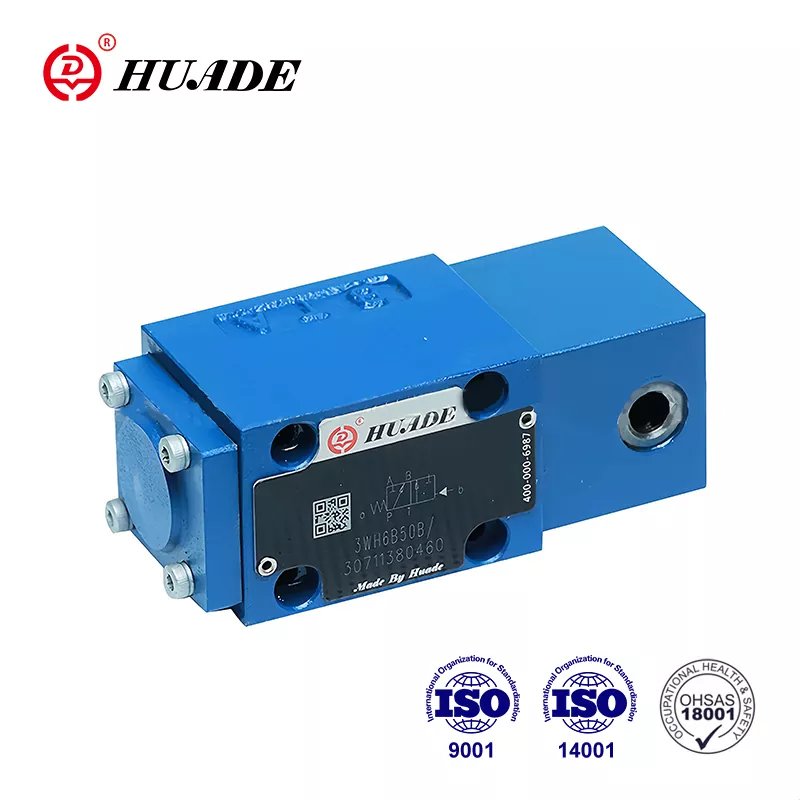

Auch asiatische Hersteller sind mit ISO 4401-kompatiblen Ventilen auf den Markt gekommen. Unternehmen wie Huade und Shanghai Lixin bieten WH-kompatible Produkte zu wettbewerbsfähigen Preisen an, was besonders für Käufer in sich schnell industrialisierenden Regionen attraktiv ist. Auch wenn diese Alternativen möglicherweise nicht den gleichen Bekanntheitsgrad haben, folgen sie doch den gleichen grundlegenden Designprinzipien und Montagestandards.
Wartungsüberlegungen und häufige Probleme
Ein wesentlicher Vorteil der Wegeventile der WH-Serie ist ihr relativ einfaches Wartungsprofil. Im Gegensatz zu hochentwickelten Proportionalventilen mit ihren engen Toleranzen und komplexen Rückkopplungssystemen sind herkömmliche vorgesteuerte Ventile recht tolerant.
Die häufigste Fehlerursache ist das Festsitzen der Spule, die in der Regel durch eine Verunreinigung der Hydraulikflüssigkeit verursacht wird. In den kleinen Zwischenräumen zwischen Spule und Bohrung können sich winzige Partikel ansammeln, die eine reibungslose Bewegung verhindern. Regelmäßige Flüssigkeitswechsel und eine ausreichende Filterung verhindern die meisten dieser Probleme.
Im Laufe der Zeit kommt es zu einer internen Leckage, da sich durch normalen Verschleiß das Spiel zwischen Spule und Bohrung vergrößert. Dies äußert sich in langsameren Aktuatorgeschwindigkeiten, verringerter Kraft und erhöhter Wärmeentwicklung. Wenn die interne Leckage zu groß wird, besteht die einzige wirkliche Lösung darin, das Ventil auszutauschen. Die Kosten für den Umbau übersteigen bei den meisten Größen typischerweise die Kosten für ein neues Ventil.
Externe Leckagen an Dichtungen oder Armaturenverbindungen lassen sich in der Regel leichter beheben. Viele Dichtungen können ohne Spezialwerkzeug ausgetauscht werden. Sollte jedoch die Spule selbst im Dichtungsbereich beschädigt sein, ist ein Austausch erforderlich.
Der Vorsteuerversorgungsdruck verdient bei WH-Ventilen besondere Aufmerksamkeit. Da der Steuerkreis die Position des Hauptkolbens steuert, wirken sich Probleme mit dem Steuerdruck direkt auf die Ventilfunktion aus. Unabhängig davon, ob die interne Pilotversorgung von der Hauptpumpe oder die externe Pilotversorgung von einer separaten Quelle verwendet wird, muss dieser Druck stabil und für ein zuverlässiges Schalten ausreichend bleiben.
Die Anschaffungskosten für ein hochwertiges Wegeventil können erheblich sein. Mittelklasse-Baugruppen von Bosch Rexroth können etwa 450 Dollar kosten, wobei größere oder komplexere Konfigurationen mehr kosten. Allerdings hängen die Gesamtbetriebskosten stark von der Zuverlässigkeit und Lebensdauer ab. WH-Ventile verdienen ihren Lebensunterhalt durch jahrelangen zuverlässigen Betrieb mit minimaler Aufmerksamkeit.
Die Zukunft der Richtungssteuerungstechnologie
Die Hydraulikventilindustrie steht nicht still. Zwei große Trends verändern die Landschaft, obwohl keiner von beiden bisher Ventile im WH-Stil überflüssig gemacht hat.
Proportional-Wegeventile bieten eine stufenlose Durchflussregelung anstelle einer einfachen Ein-Aus-Schaltung. Durch Variation des Eingangssignals können Sie die Geschwindigkeit und Kraft des Aktuators präzise steuern. Dies bringt erhebliche Vorteile für Anwendungen, die eine gleichmäßige Bewegung oder eine exakte Positionierung erfordern. Proportionalventile erfordern jedoch eine viel sauberere Hydraulikflüssigkeit, erfordern eine regelmäßige Kalibrierung und sind im Allgemeinen teurer in der Anschaffung und Wartung.
Die digitale Hydraulik stellt einen grundlegenderen Wandel im Ansatz dar. Anstatt analoge Ventile wie die WH-Serie oder Proportionalventile zu verwenden, verwenden digitale Hydrauliksysteme Anordnungen schnell schaltender Ein-/Aus-Ventile. Durch schnelles Pulsieren dieser Ventile kann das System eine präzise Steuerung erreichen, die mit Proportionalventilen mithalten oder diese sogar übertreffen kann, während gleichzeitig die Einfachheit und Robustheit von Ein-Aus-Komponenten erhalten bleibt.
Die Digitalhydraulik verspricht erhebliche Energieeinsparungen, da sie viele der Drosselverluste herkömmlicher Systeme eliminiert. Die Technologie bietet außerdem eine integrierte Redundanz, da mehrere kleine Ventile den Ausfall eines Ventils kompensieren können. Bei steigenden Stückzahlen könnten die Produktionskosten erheblich sinken, da digitale Ventile einfacher herzustellen sind als Präzisions-Proportionalventile.
Trotz dieser Fortschritte weisen herkömmliche WH-Wegeventile weiterhin wichtige Vorteile auf. Sie erfordern eine weniger anspruchsvolle Steuerelektronik, tolerieren Verschmutzungen besser als Proportionalventile und lassen sich nahtlos in bestehende Systeme integrieren, die auf den ISO 4401-Standards basieren. Für Anwendungen, die robustes Schalten bei hohem Durchfluss ohne kontinuierliche Steuerung erfordern, bleiben WH-Ventile die kostengünstigste Lösung.
Bosch Rexroth hat diesen konkurrierenden Druck erkannt und seine Connected Hydraulics-Strategie entwickelt. Dieser Ansatz fügt Sensoren und digitale Schnittstellen zu herkömmlichen Hydraulikkomponenten hinzu und bringt sie in Industrie-4.0-Umgebungen, ohne dass eine komplette Neukonstruktion des Systems erforderlich ist. Ein WH-Ventil mit integrierten Drucksensoren und Positionsüberwachung kann wertvolle Daten für die vorausschauende Wartung liefern und gleichzeitig seine grundlegende Schaltfunktion erfüllen.
Die richtige Ventilauswahl treffen
Die Wahl zwischen einem herkömmlichen WH-Wegeventil und neueren Technologien hängt von Ihren spezifischen Anwendungsanforderungen ab. Für neue Systeme, die eine präzise Geschwindigkeitsregelung oder komplexe Bewegungsprofile erfordern, sind Proportionalventile oder Digitalhydraulik trotz höherer Kosten und Wartungsaufwand sinnvoll.
Für Ersatzteile in bestehenden Anlagen sind WH-Ventile meist die praktischste Wahl. Sie lassen sich in Standard-Montagemuster nach ISO 4401 integrieren, arbeiten mit vorhandenen Pilotschaltkreisen und bieten bewährte Zuverlässigkeit. Konzentrieren Sie sich bei Ihrer Lieferantenauswahl auf Unternehmen, die guten technischen Support und die spezifischen Konfigurationsoptionen bieten, die Sie benötigen, wie beispielsweise einstellbare Schaltzeiten oder Druckzentrierung.
Wenn eine Kontaminationskontrolle schwierig oder gar nicht zu erreichen ist, übertreffen herkömmliche vorgesteuerte Wegeventile deutlich die proportionalen Alternativen. Branchen wie Bergbau, Forstwirtschaft und Abbruch fallen häufig in diese Kategorie. Das größere Innenspiel und die einfachere Konstruktion des WH-Ventils tolerieren Bedingungen, die anspruchsvollere Steuerungen schnell zerstören würden.
Der Schlüssel liegt darin, die Ventiltechnologie an die tatsächlichen Systemanforderungen anzupassen und nicht automatisch die neueste Option auszuwählen. Wegeventile der WH-Serie werden seit Jahrzehnten produziert, weil sie echte Probleme effektiv lösen. Sie werden weiterhin industrielle Systeme bedienen, solange es Anwendungen gibt, die Wert auf Einfachheit, Robustheit und hohe Durchflusskapazität gegenüber einer kontinuierlichen Variablensteuerung legen.
Wenn Sie verstehen, wie diese Ventile funktionieren, was sie gut machen und wo Alternativen besser funktionieren könnten, können Sie fundierte Entscheidungen für Ihre spezifischen Hydrauliksysteme treffen. Unabhängig davon, ob Sie bestehende Anlagen warten oder neue Anlagen planen, verdient das WH-Wegeventil eine Berücksichtigung als bewährte, zuverlässige Lösung für leistungsstarke Flüssigkeitssteuerungsanwendungen.
