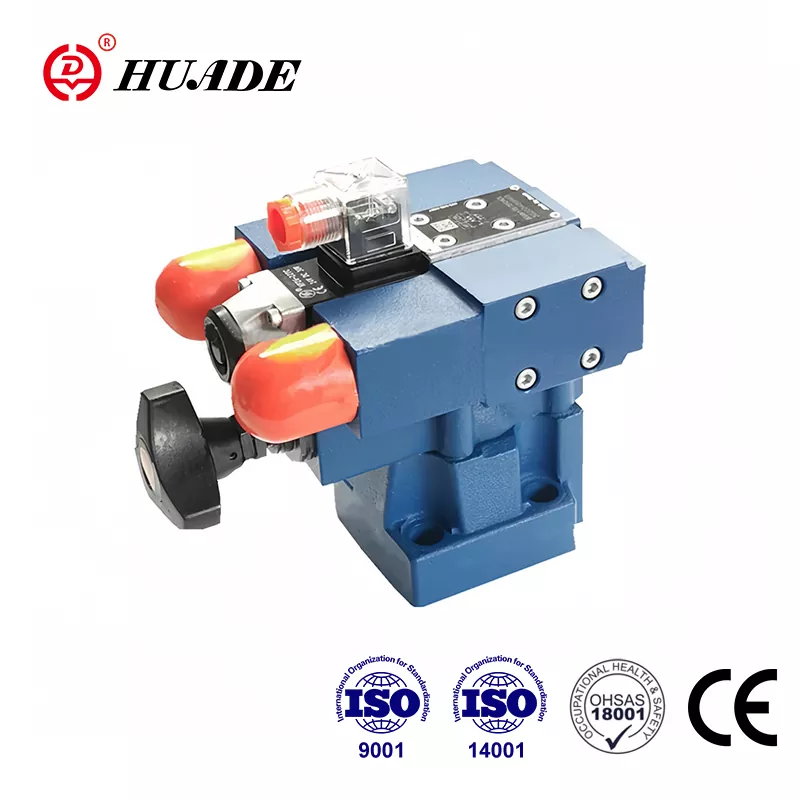

Huade Hydraulic legt mehr Wert auf die Praktikabilität seiner Produkte. Druckbegrenzungsventile DB3U sind mit bekannten Produkten mit guter Qualität und niedrigerem Preis konkurrenzfähig. Huade Hydraulic hat dank zweier langfristiger Kooperationen mit Rexroth Spitzentechnologie von Rexroth eingeführt. Als führende Marke in der chinesischen Hydraulikindustrie gewinnen Huade®-Druckbegrenzungsventile große Marktanerkennung und Benutzervertrauen. Alle Niederlassungen des Unternehmens haben ISO9001, ISO14001 und OH SAS18001 bestanden. Die führenden Produkte von Huade® haben das CCS-Zertifikat (China Classification Society) erhalten und sind in der Schifffahrtsindustrie weit verbreitet.
|
Größe |
8 |
10 |
15 |
20 |
25 |
30 |
|
|
Durchfluss (l/min) |
Gewindeanschluss |
100 |
200 |
400 |
600 |
||
|
Unterplattenmontage |
- |
200 |
- |
400 |
- |
600 |
|
|
Betriebsdruck (MPa) |
Anschlüsse A,B,X.bis 31,5 |
||||||
|
Gegendruck (Anschluss Y) (MPa) |
bis 31.5 |
||||||
|
Min. Einstelldruck (MPa) |
siehe Betriebskurven |
||||||
|
Max. Einstelldruck (MPa) |
bis 10 oder 31,5 |
||||||
|
Druckflüssigkeit |
Mineralöl (für NBR-Dichtung) oder Phosphatester (für FPM-Dichtung) |
||||||
|
Viskositätsbereich (mm²/s) |
10 bis 800 |
||||||
|
Temperaturbereich (℃) |
-30 bis +80 |
||||||
|
Größe des Wegeventils |
siehe Wegeventil 4WE5 |
||||||
Merkmale:
▶ Unterplattenmontage
▶ Gewindeanschluss
▶ Einbau in Verteiler
▶ 3 Verstellelemente:
. Drehknopf
. Schraube mit Innensechskant und Schutzkappe
. Drehknopf mit Skala
▶ Magnetgesteuerte Ansteuerung über angebautes Wegeventil
Anwendung:
Druckbegrenzungsventile DB3U dienen zur Begrenzung des Betriebsdrucks.
Druckventile vom Typ DB3U sind vorgesteuerte Druckbegrenzungsventile. Sie können durch Magnetbetätigung auf verschiedene Druckstufen (2 oder 3 Druckstufen) umgeschaltet werden.
Die Druckbegrenzungsventile bestehen hauptsächlich aus dem Hauptventil. 4/3,4/1-Wegeventil (Typ WE5...) und drei Pilotventile.
Im stromlosen Zustand wird der Druck im Anschluss A durch das Pilotventil (7) eingestellt.
Der im Anschluss A anstehende Druck wirkt auf den Hauptkolben (1). Gleichzeitig wird über die Steuerleitungen (12) und (4), die mit Blenden (2) und (3) versehen sind, Druck auf die federbelastete Seite des Hauptkolbens (1) und am Ventilkegel (6) ausgeübt ) im Vorsteuerventil (7). Übersteigt der Druck im Anschluss A den an der Feder (8) eingestellten Wert, wird der Ventilkegel
(6) öffnet gegen die Feder (8).
Das Signal hierfür kommt intern über die Steuerleitungen (12) und (4) vom Anschluss A. Die Druckflüssigkeit auf der federbelasteten Seite des Hauptkolbens (1) fließt nun über die Steuerleitung (3), Teller (6) in die Federkammer (9). Beim Typ DB3U...30/... fließt es intern über die Steuerleitung (10) zum Tank, beim Typ DB3U..30/..Y.. extern über den Anschluss Y. Aufgrund der Blenden ( 2) und (3) tritt am Hauptkolben (1) ein Druckabfall auf, die Verbindung von Anschluss A nach Anschluss B ist geöffnet. Jetzt fließt die Druckflüssigkeit von Anschluss A nach Anschluss B unter Beibehaltung des am Ventil eingestellten Betriebsdrucks.
Wenn Magnet „a“ erregt ist: Der Druck in Anschluss A wird durch das Pilotventil II eingestellt.
Wenn Magnet „b“ erregt ist: Der Druck in Anschluss A wird durch das Pilotventil I eingestellt.
Der Einstelldruck des Pilotventils (7) sollte höher sein als der Einstelldruck des Pilotventils I und II.
Typ DB2U
Druckventile vom Typ DB2U bestehen im Wesentlichen aus einem Wegeventil (Typ WE5...) und drei Pilotventilen, die Funktion dieses Ventils ist grundsätzlich die gleiche wie beim Ventiltyp DB3U.
Struktur des Druckbegrenzungsventils DB3U
Symbole
