Druckentlastungsventil DBD

Die Hydraulische Industriegruppe von Peking Huade ist ein renommiertes staatliches Unternehmen, das sich auf das Design, die Fertigung und den Service von Hydraulikprodukten und -geräten spezialisiert hat. Das DBWT -Reliefventil kann die von Rexroth® angebotenen Produkte ersetzen. Die Fabrik hat ISO9001, ISO14001 und OH SAS18001 bestanden. Huade Hydraulic hat ein gutes Inspektionssystem, um die hohe Qualität der hydraulischen Klappen zu gewährleisten. Die Fabrik betreibt mehr als 750 Stücke Advanced Production Equipment, die aus der ganzen Welt importiert werden. Jedes Druckventil wird in wasserdichten Plastiktüten und Standardkartons gepackt, wobei die Antikounterfiting-Markierungen befestigt sind. Huade® Hydraulikprodukte werden in der Militärindustrie häufig verwendet, um die Modernisierung von Verteidigungsausrüstung zu fördern.

Produktparameter des Druckentlastungsventils DBD

Produktmerkmal und Anwendung von Druckentlastungsventil DBD

Merkmale:

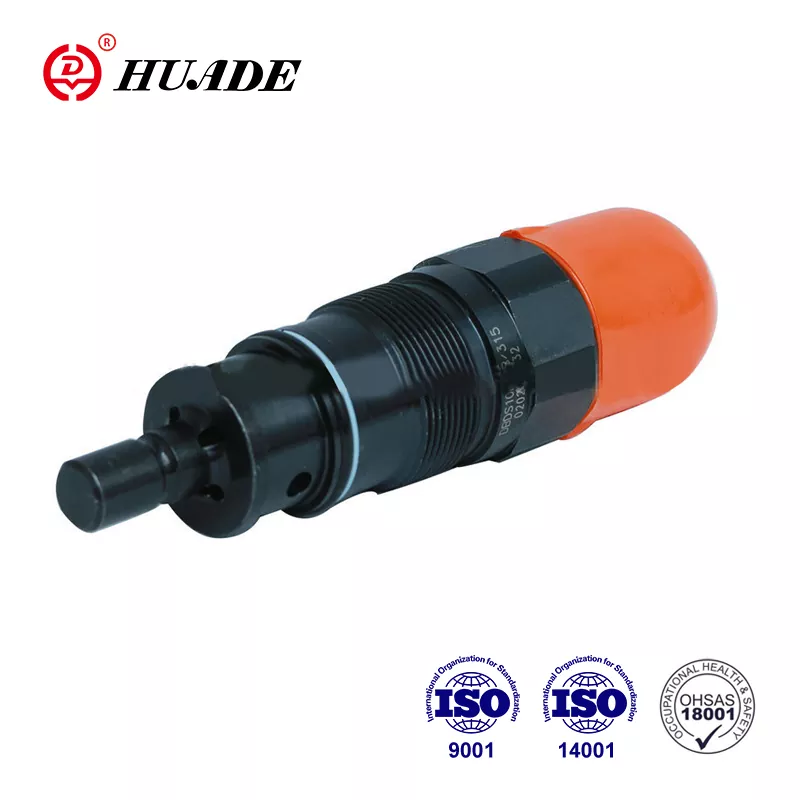

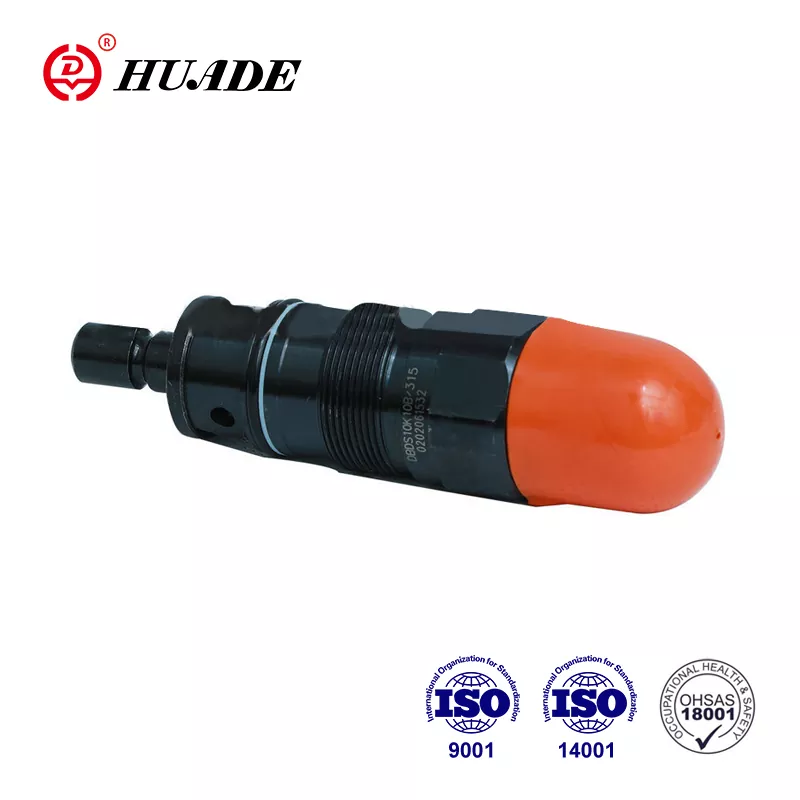

▶ als Patronenventil

▶ Für Gewindeverbindungen

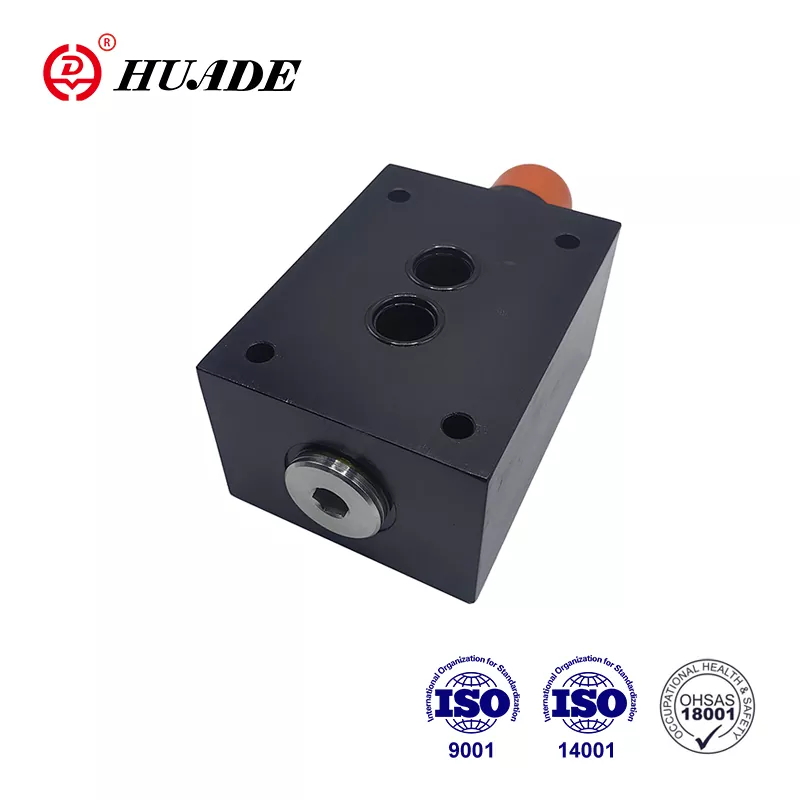

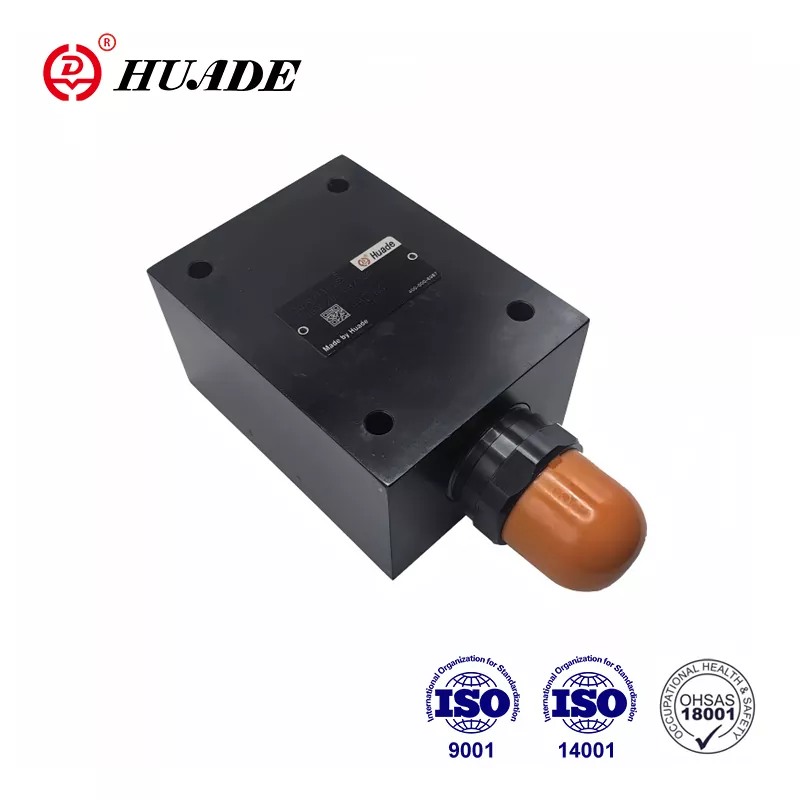

▶ Für die Subplate -Montage

▶ 3 Druckeinstellelemente, optional:

· Drehknopf

·.Verhexen. Kopfschraube mit Schutzkappe

· Schließbarer Drehknopf mit Skala

Anwendung:

Funktionen, Abschnitt und Symbole des Druckentlastungsventils DBD

Die DBD -Druckentlastungsventile sind direkte optimierte Popetventile.

Sie werden verwendet, um den Druck in einem Hydrauliksystem zu begrenzen.

Die Ventile bestehen hauptsächlich aus Hülle (1), Feder (2), Pubpet mit Dämpfungsspulen (4) (Druckstufe 2,5 bis 40 MPa) oder Ball (4) (Druckstufe 63 MPa) und Einstellelement (3). Die Einstellung des Systemdrucks ist über das Einstellelement (3) unendlich variabel. Die Feder (2) drückt den Pubpet (4) auf den Sitz. Der P -Kanal ist mit dem System verbunden. Der im System vorhandene Druck wird auf den Popet -Bereich (oder den Ball) angewendet.

Wenn der Druck in Kanal P über dem an der Feder (2) festgelegten Ventil steigt, öffnet sich der Popet (4) gegen die Feder (2). Jetzt bilden die Druckflüssigkeitsströme Kanal P in Kanal T. Der Hub des Pubpets (4) ist durch einen Stift begrenzt. In Anspruch auf eine gute Druckeinstellungen über den gesamten Druckbereich wird der Druckbereich in 7 Druckstufen aufgeteilt. Eine Druckstufe entspricht einer bestimmten Feder für einen maximalen Betriebsdruck, der damit eingestellt werden kann.

Struktur und Symbole des Druckentlastungsventils DBD

Symbole der DBD

Beachten

1. Die Flüssigkeit muss gefiltert werden. Mindestfilterfeinheit beträgt 20 ㎛.

2. Der Tank muss versiegeln und ein Luftfilter muss am Lufteingang installiert werden.

3.produktioniert ohne Subplate, wenn sie die Fabrik verlassen, bitte bestellen Sie speziell.

4.Valve -Befestigungsschrauben müssen hohe Intensitätsniveau sein (Klasse 10.9). Bitte wählen Sie und verwenden Sie sie gemäß dem im Beispielbuch aufgeführten Parameter.

5. Rauheit der mit dem Ventil verbundenen Oberflächen ist erforderlich, die die Oberflächenrauheit beträgt, 0,8.

6. Oberflächenfinish des Paarungsstücks ist auf 0,01/100 mm erforderlich.
