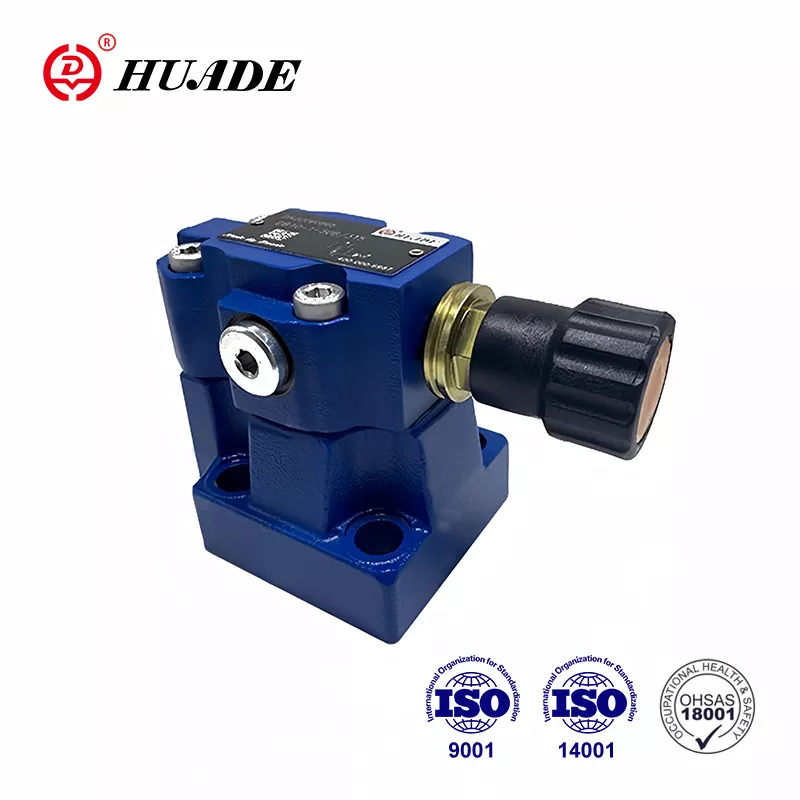

Druckbegrenzungsventil DB 10

Huade Hydraulic wurde 1979 gegründet und hat sich durch die Einführung der fortschrittlichen Technologie von Rexroth zu einem führenden Unternehmen in der chinesischen Hydraulikindustrie entwickelt. Huade® Druckbegrenzungsventile DB 10 passen zur DB10-Serie von Rexroth. Die Fabrik nutzt heimische Ressourcen sinnvoll, um Kunden erschwingliche Hydraulikventile anzubieten. Gleichzeitig wurden mehr als 750 fortschrittliche Maschinen aus aller Welt eingeführt, um die Qualität von Hydraulikventilen sicherzustellen. Huade Hydraulic und sein Tochterunternehmen haben ISO9001, ISO14001 und OH SAS18001 bestanden. Hude®-Druckventile werden aufgrund ihrer zuverlässigen Qualität und stabilen Leistung in China und im Ausland stark verkauft. Huade Hydraulics arbeitet mit vielen namhaften inländischen Unternehmen zusammen, um ihnen hydraulische Lösungen anzubieten.

Produktparameter des Druckbegrenzungsventils DB 10

Produktmerkmale und Anwendung des Druckbegrenzungsventils DB 10

Merkmale:

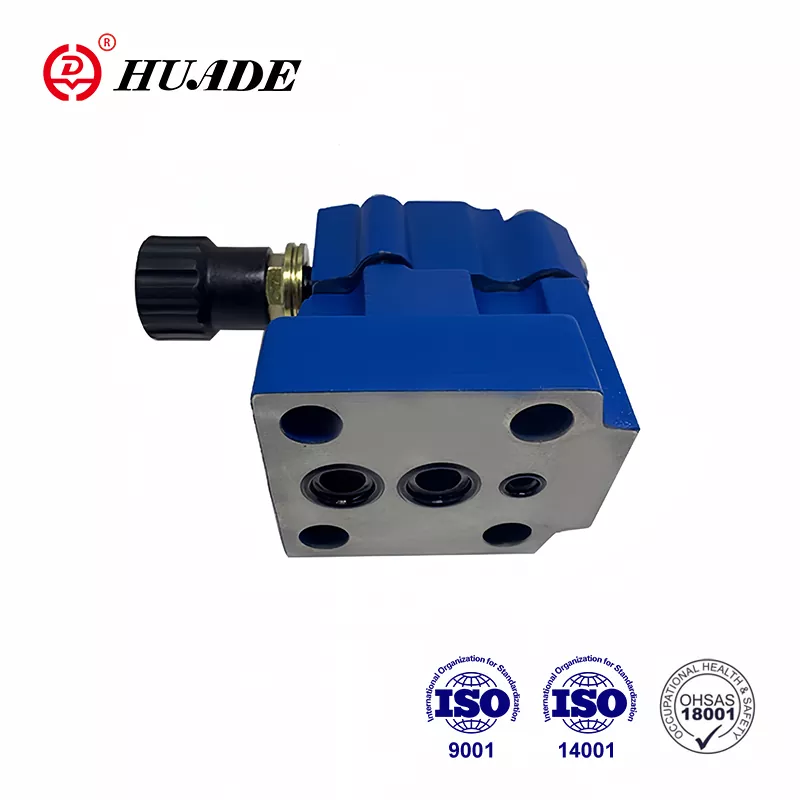

▶ Unterplattenmontage

▶ Anschlussbild nach DIN 24 340, Form E, ISO 6264 und CETOP – RP 121H

▶ Rohranschluss

▶ Verbindung einfügen

▶ Drei Einstellelemente:

. Drehknopf

. Verhexen. Kopfschraube mit Schutzkappe

. Abschließbarer Drehknopf mit Skala

▶ Magnetgesteuerte Entladung über eingebautes Wegeschieberventil

Anwendung:

Druckbegrenzungsventile DB 10 werden zur Begrenzung (DB) bzw. Begrenzung des Steuerdrucks eingesetzt.

Funktion, Aufbau und Symbole des Druckbegrenzungsventils DB 10

Allgemein

Druckventile vom Typ DB sind vorgesteuerte Druckbegrenzungsventile.

Die Druckbegrenzungsventile (DB) bestehen im Wesentlichen aus dem Hauptventil (1) mit Hauptschieberbaugruppe (3) und dem vorgesteuerten Ventil (2) mit Druckeinstellelement.

Druckbegrenzungsventil Typ DB

Der im Anschluss A anstehende Druck wirkt auf den Hauptkolben (3). Gleichzeitig wird über die Steuerleitungen (6) und (7), die mit Blenden (4) und (5) versehen sind, Druck auf die federbelastete Seite des Hauptkolbens (3) und auf die Kugel (8) ausgeübt ) im Vorsteuerventil (2). Übersteigt der Druck im Anschluss A den an der Feder (9) eingestellten Ventilwert, öffnet die Kugel (8) gegen die Feder (9).

Das Signal hierfür kommt intern über die Steuerleitungen (10) und (6) vom Anschluss A. Die Druckflüssigkeit auf der federbelasteten Seite des Hauptkolbens (3) fließt nun über die Steuerleitung (7), Blendenbohrung (11). ) und Kugel (8) in die Federkammer (12). Beim Typ DB...50B/... fließt es intern über die Steuerleitung (13) zum Tank, bzw. beim Typ DB..50/..Y..extern über die Steuerleitung (14). Durch die Blenden (4) und (5) entsteht am Hauptkolben (3) ein Druckabfall, die Verbindung von Anschluss A nach Anschluss B ist geöffnet. Nun strömt die Druckflüssigkeit unter Aufrechterhaltung des eingestellten Betriebsdrucks von Anschluss A nach Anschluss B.

Über den Anschluss „X“ (15) kann das Druckbegrenzungsventil entlastet oder auf einen anderen Druck (zweite Druckstufe) umgeschaltet werden.

Struktur von DB...50B

Symbol von DB...50B

Beachten

1. Die Flüssigkeit muss gefiltert werden. Die Mindestfilterfeinheit beträgt 20 ㎛.

2. Der Tank muss dicht sein und am Lufteinlass muss ein Luftfilter installiert sein.

3. Produkte ohne Unterplatte verlassen das Werk. Bei Bedarf bestellen Sie diese bitte gesondert.

4.Ventilbefestigungsschrauben müssen von hoher Intensität sein (Klasse 10.9). Bitte wählen und verwenden Sie diese gemäß den im Musterbuch aufgeführten Parametern.

5. Die Rauheit der mit dem Ventil verbundenen Oberfläche muss 0,8 betragen.

6. Surface finish of mating piece is required to 0.01/100mm.
