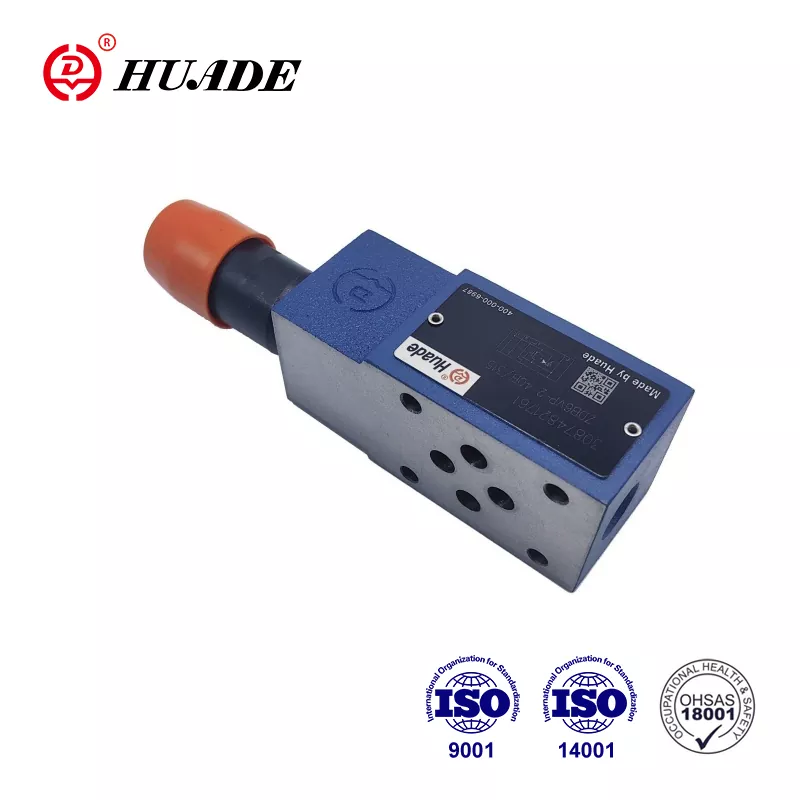

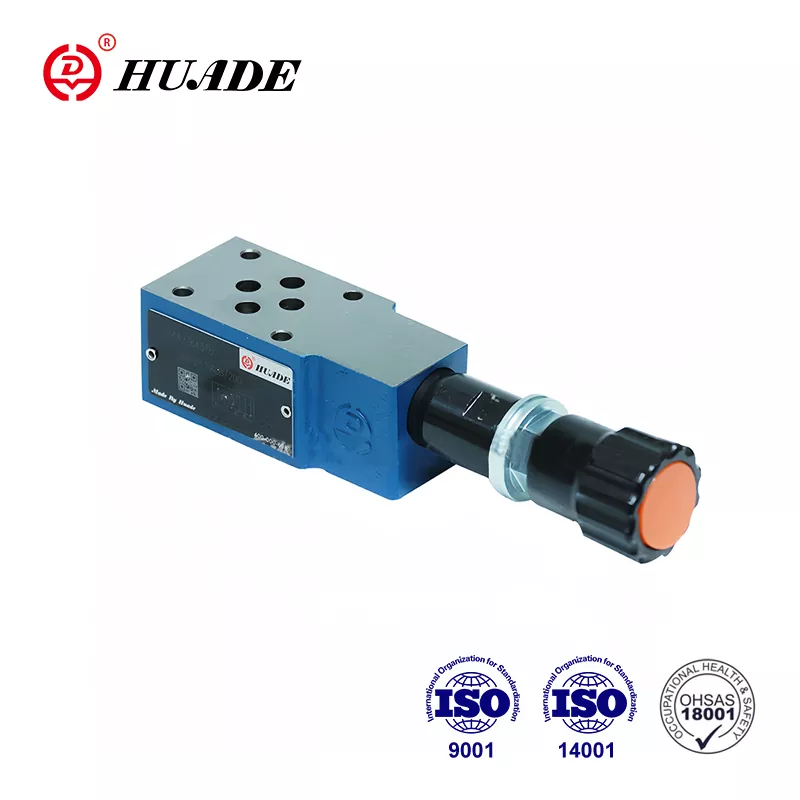

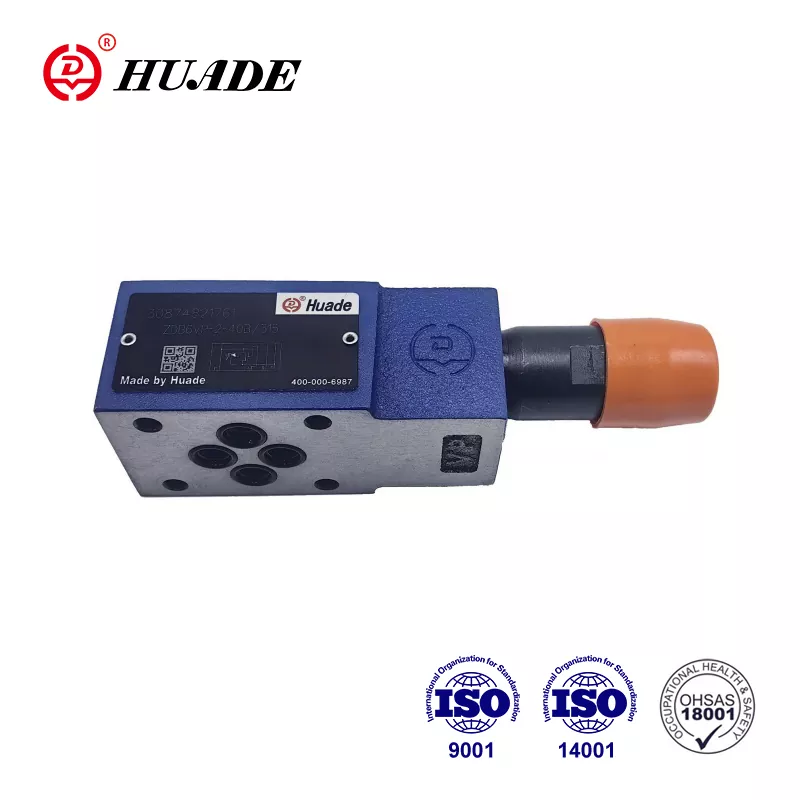

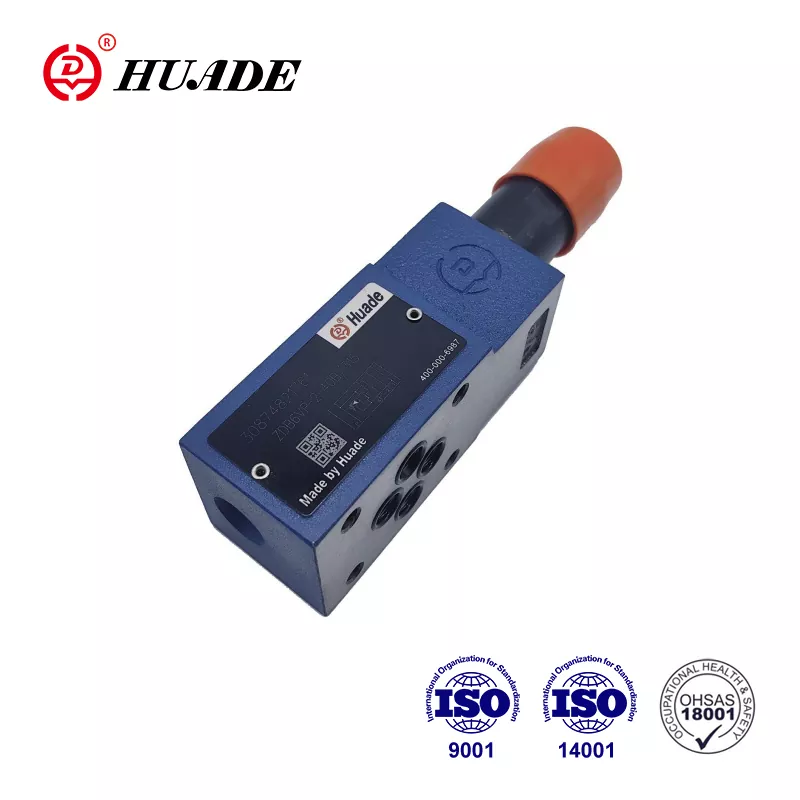

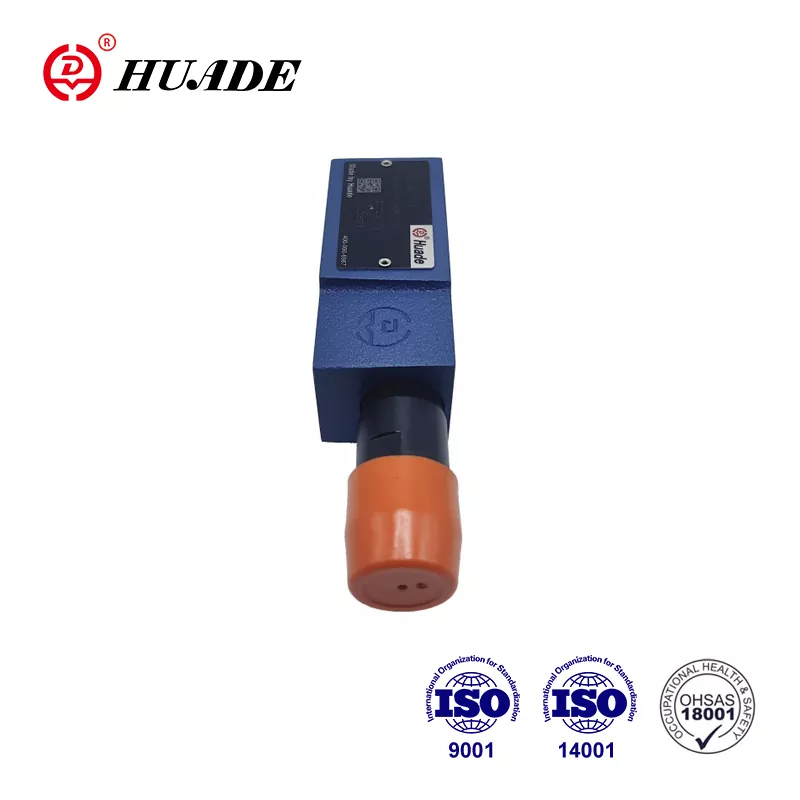

Druckbegrenzungsventil Z2DB 6

Seit seiner Gründung im Jahr 1979 ist Huade Hydraulic inzwischen zu einem beachtlichen Produktionsumfang gewachsen. Das Druckbegrenzungsventil Z2DB 6 hat im Vergleich zu anderen international bekannten Marken einen relativ günstigeren Preis. Die Fabrik legt mehr Wert auf Praktikabilität und Kosteneffizienz. Um günstigere Produkte anbieten zu können, nutzt die Fabrik heimische Ressourcen. Gleichzeitig wurden zur Sicherstellung der Qualität mehr als 750 fortschrittliche Produktionsanlagen aus der ganzen Welt eingeführt. Das Werk hat ISO9001, ISO14001 und OH SAS18001 bestanden. Im Vergleich zu anderen ähnlichen Hydraulikventilen sind Huade®-Druckbegrenzungsventile in dieser Branche technologisch fortschrittlicher und langlebiger. Aufgrund ihrer zuverlässigen Qualität und stabilen Leistung werden sie häufig in der Militärindustrie eingesetzt.

Produktparameter des Druckbegrenzungsventils Z2DB 6

Produktmerkmale und Anwendung des Druckentlastungsventils Z2DB 6

Merkmale:

▶ Zwischenplattenventil

▶ 4 Druckbereiche

▶ 5 Schaltungsoptionen

▶ Mit einer oder zwei Druckentlastungspatronen

▶ 4 Verstellelemente.

·Drehknopf

·Hülse mit Sechskant und Schutzkappe

·Abschließbarer Drehknopf mit Skala

·Abschließbarer Drehknopf

Anwendung:

Die Hauptfunktion des Druckbegrenzungsventils Z2DB 6 besteht darin, den Druck innerhalb eines Hydrauliksystems zu begrenzen.

Abschnitt und Symbole des Druckbegrenzungsventils ZDB 6

Druckbegrenzungsventile der Typen ZDB und Z2DB sind vorgesteuert und in Sandwichplattenbauweise ausgeführt.

Sie bestehen im Wesentlichen aus dem Gehäuse (7) sowie einer oder zwei Druckbegrenzungsventilpatronen.

Der Systemdruck wird über das Einstellelement (4) eingestellt.

Im Ruhezustand ist das Ventil geschlossen. Der Druck im Anschluss A wirkt auf den Kolben (1). Gleichzeitig gelangt der Druck durch die Öffnung (2) auf die federbelastete Seite des Schiebers (1) und über die Öffnung (3) zum Pilotkegel (6). Steigt der Druck im Anschluss A über den an der Feder (5) eingestellten Wert, öffnet der Vorsteuerkegel (6). Flüssigkeit kann nun von der federbelasteten Seite des Schiebers (1), der Öffnung (3) und des Kanals (8) in den Anschluss T fließen. Der resultierende Druckabfall bewegt dann den Schieber (1), wodurch dieser die Verbindung A nach T öffnet der an der Feder (5) eingestellte Druck bleibt erhalten.

Steueröl aus den beiden Federkammern wird über Anschluss T von außen zum Tank zurückgeführt.

Symbol von Z2DB 6

Beachten

1. Die Flüssigkeit muss gefiltert werden. Die Mindestfilterfeinheit beträgt 20 ㎛.

2. Der Tank muss dicht sein und am Lufteinlass muss ein Luftfilter installiert sein.

3. Produkte ohne Unterplatte verlassen das Werk. Bei Bedarf bestellen Sie diese bitte gesondert.

4.Ventilbefestigungsschrauben müssen von hoher Festigkeit sein (Klasse 10.9). Bitte wählen und verwenden Sie diese gemäß den im Musterbuch aufgeführten Parametern.

5. Die Rauheit der mit dem Ventil verbundenen Oberfläche muss 0,8 betragen.

6. Die Oberflächengüte des Gegenstücks muss 0,01/100 mm betragen.
