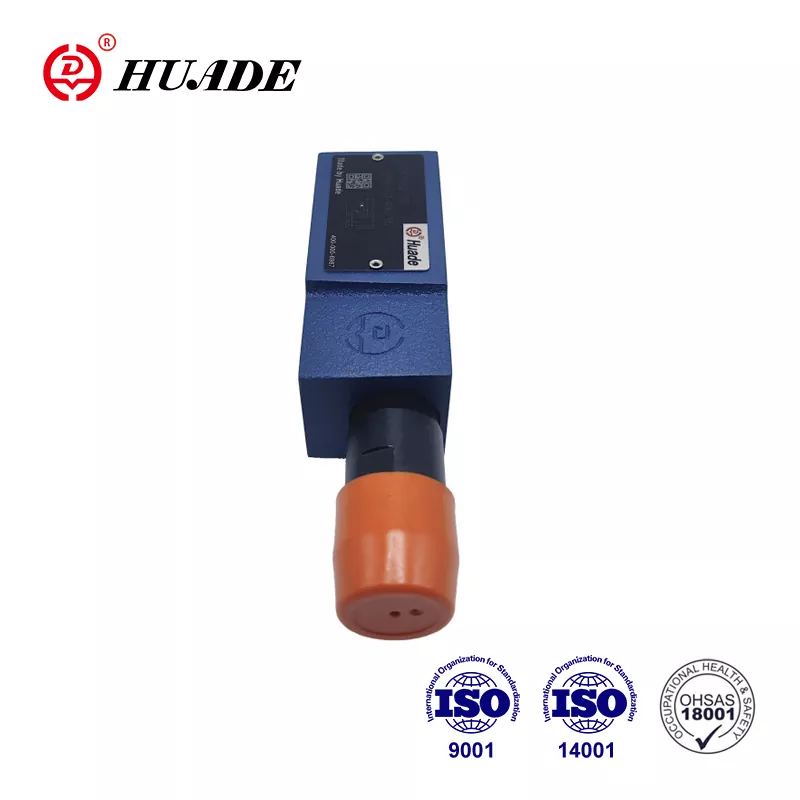

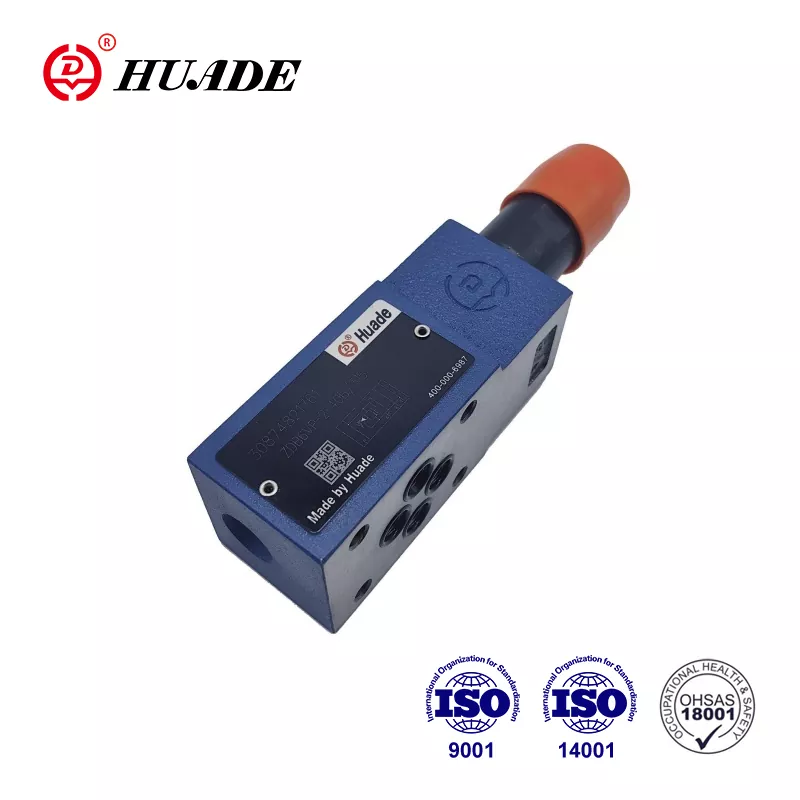

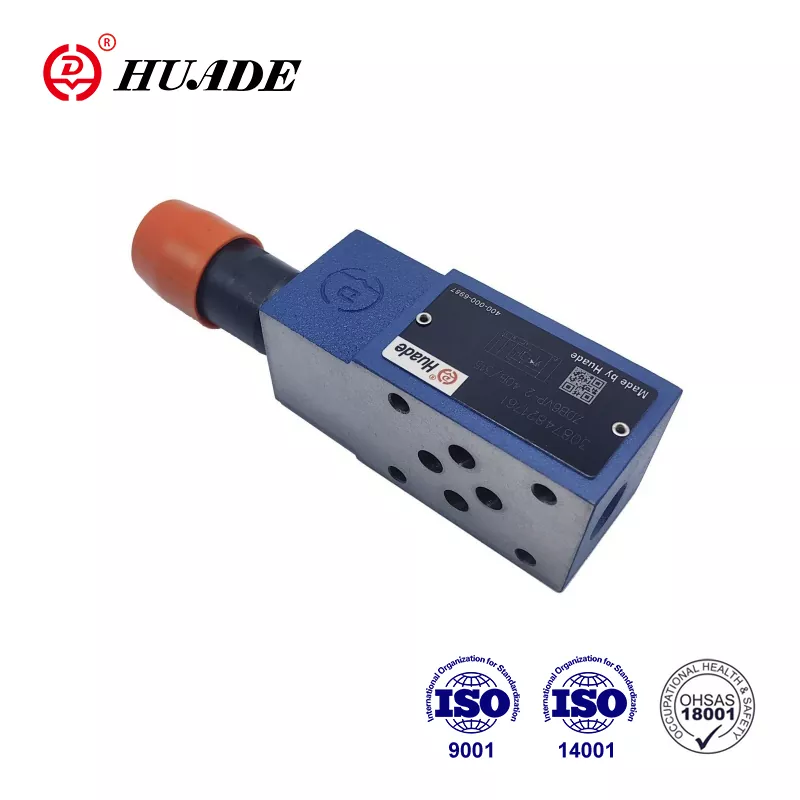

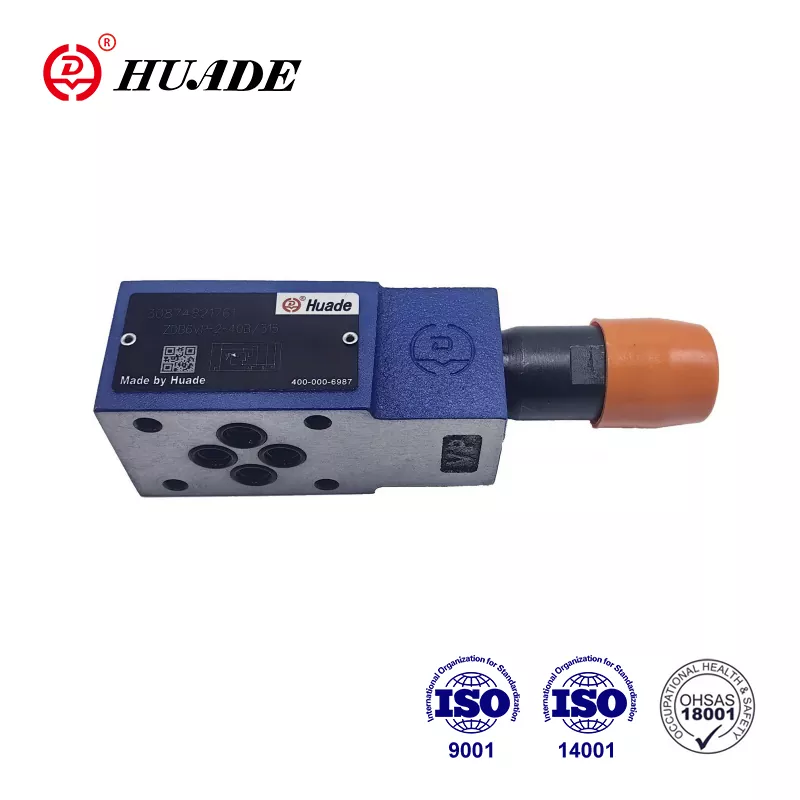

Druckbegrenzungsventil ZDB 6

Das Druckbegrenzungsventil ZDB 6 kann die von Rexroth® angebotenen Produkte ersetzen. Tatsache ist, dass Huade Hydraulic zwei langfristige Kooperationen mit Rexroth hatte. Durch diese Zusammenarbeit erreichen Huade®-Druckventile hinsichtlich Leistung, Qualität und Kompatibilität das gleiche Niveau wie Rexroth-Produkte. Die Fabrik hat ISO9001, ISO14001 und OH SAS18001 bestanden. Die Fabrik verfügt über einen großen Produktionsumfang, der die Kosten effektiv kontrollieren und Kunden kostengünstige und praktische Hydraulikdruckventile bieten kann. Aufgrund ihrer zuverlässigen und stabilen Leistung werden Huade®-Hydraulikprodukte häufig in der Militär- und Schifffahrtsindustrie eingesetzt.

Produktparameter des Druckbegrenzungsventils ZDB 6

Produktmerkmale und Anwendung des Druckbegrenzungsventils ZDB 6

Merkmale:

▶ Zwischenplattenventil

▶ 4 Druckbereiche

▶ 5 Schaltungsoptionen

▶ Mit einer oder zwei Druckentlastungspatronen

▶ 4 Verstellelemente.

·Drehknopf

·Hülse mit Sechskant und Schutzkappe

·Abschließbarer Drehknopf mit Skala

·Abschließbarer Drehknopf

Anwendung:

Das Druckbegrenzungsventil ZDB 6 dient zur Druckbegrenzung innerhalb eines hydraulischen Systems.

Funktionen, Abschnitt und Symbole des Druckbegrenzungsventils ZDB 6

Pressure relief valve types ZDB and Z2DB are pilot operated and are of sandwich plate design.

Sie bestehen im Wesentlichen aus dem Gehäuse (7) sowie einer oder zwei Druckbegrenzungsventilpatronen.

Der Systemdruck wird über das Einstellelement (4) eingestellt.

Im Ruhezustand ist das Ventil geschlossen. Der Druck im Anschluss A wirkt auf den Kolben (1). Gleichzeitig gelangt der Druck durch die Öffnung (2) auf die federbelastete Seite des Schiebers (1) und über die Öffnung (3) zum Pilotkegel (6). Steigt der Druck im Anschluss A über den an der Feder (5) eingestellten Wert, öffnet der Vorsteuerkegel (6). Flüssigkeit kann nun von der federbelasteten Seite des Schiebers (1), der Öffnung (3) und des Kanals (8) in den Anschluss T fließen. Der resultierende Druckabfall bewegt dann den Schieber (1), wodurch dieser die Verbindung A nach T öffnet der an der Feder (5) eingestellte Druck bleibt erhalten.

Steueröl aus den beiden Federkammern wird über Anschluss T von außen zum Tank zurückgeführt.

Aufbau und Symbole des Druckbegrenzungsventils ZDB 6

Beachten

1. Die Flüssigkeit muss gefiltert werden. Die Mindestfilterfeinheit beträgt 20 ㎛.

2. Der Tank muss dicht sein und am Lufteinlass muss ein Luftfilter installiert sein.

3. Produkte ohne Unterplatte verlassen das Werk. Bei Bedarf bestellen Sie diese bitte gesondert.

4.Ventilbefestigungsschrauben müssen von hoher Intensität sein (Klasse 10.9). Bitte wählen und verwenden Sie diese gemäß den im Musterbuch aufgeführten Parametern.

5. Die Rauheit der mit dem Ventil verbundenen Oberfläche muss 0,8 betragen.

6. Die Oberflächengüte des Gegenstücks muss 0,01/100 mm betragen.
