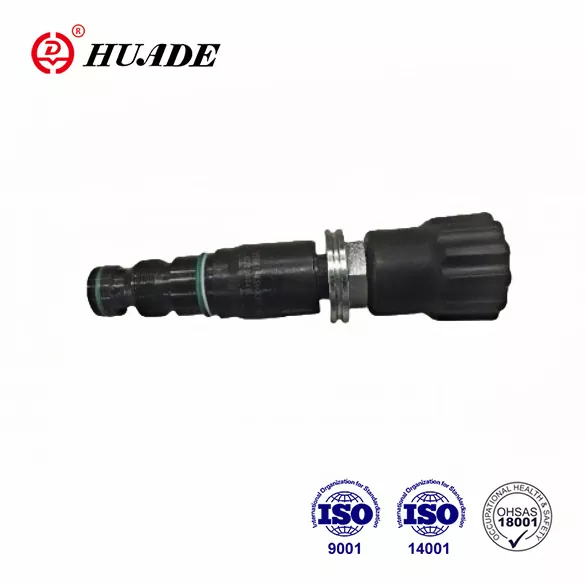

Druckbegrenzungsventile DB.K

Durch die Einführung der fortschrittlichen Technologie von Rexroth hat Huade Hydraulic erhebliche Fortschritte bei der Konstruktion und Herstellung von Hydraulikkomponenten und integrierten Geräten erzielt. Huade®-Druckbegrenzungsventile DB.K sind im Vergleich zu anderen ähnlichen Produkten langlebiger. Sie können die von Rexroth angebotenen Produkte der gleichen Serie ersetzen. Um erschwingliche Produkte anzubieten, legt die Fabrik mehr Wert auf die Praktikabilität und führt gleichzeitig mehr als 750 fortschrittliche Produktionsanlagen aus aller Welt ein, um die Qualität sicherzustellen. Das Werk hat ISO9001, ISO14001 und OH SAS18001 bestanden. Die hydraulischen Druckventile von Huade® haben auf dem Markt große Anerkennung gefunden. Aufgrund ihrer zuverlässigen Qualität und stabilen Leistung werden sie häufig in verschiedenen industriellen Umgebungen eingesetzt, beispielsweise in Baumaschinen und Schiffshydrauliksystemen.

Produktparameter der Druckbegrenzungsventile DB.K

Produktmerkmale und Anwendung von Druckentlastungsventilen DB.K

Merkmale:

▶ Patronenventil

▶ 4 Druckbereiche

▶ 4 Verstellelemente

. Drehknopf

. Hülse mit Sechskant und Schutzkappe

. Abschließbarer Drehknopf mit Skala

. Drehknopf mit Skala

Anwendung:

Druckbegrenzungsventile Typ DB..K.. sind vorgesteuerte Druckbegrenzungsventile zum Einbau in Patronen. Sie dienen zur Druckbegrenzung in einem hydraulischen System.

Funktion, Abschnitt und Symbole der Druckbegrenzungsventile DB.K

Die Einstellung des Systemdrucks erfolgt über das Einstellelement (4). Im Ruhezustand sind die Ventile geschlossen. Der Druck im Anschluss A wirkt auf den Kolben (1). Gleichzeitig wird Druck durch die Öffnung (2) auf die federbelastete Seite des Schiebers (1) und durch die Öffnung (3) zum Pilotkegel (6) geleitet. Wenn der Druck

im Anschluss Übersteigt den an der Feder (5) eingestellten Wert, öffnet sich der Vorsteuerkegel (6). Flüssigkeit kann nun von der federbelasteten Seite des Schiebers (1), der Öffnung (3) und des Kanals (8) in den Anschluss Y fließen. Der resultierende Druckabfall bewegt den Schieber (1), wodurch dieser die Verbindung von A nach B öffnet der an der Feder (5) eingestellte Druck bleibt erhalten.

Der Steuerölrücklauf aus den beiden Federkammern erfolgt extern über den Anschluss Y.

Aufbau des DB 10 K2-40B

Symbol

Beachten

1. Die Flüssigkeit muss gefiltert werden. Die Mindestfilterfeinheit beträgt 20 ㎛.

2. Der Tank muss dicht sein und am Lufteinlass muss ein Luftfilter installiert sein.

3. Produkte ohne Unterplatte verlassen das Werk. Bei Bedarf bestellen Sie diese bitte gesondert.

4.Ventilbefestigungsschrauben müssen von hoher Festigkeit sein (Klasse 10.9). Bitte wählen und verwenden Sie diese gemäß den im Musterbuch aufgeführten Parametern.

5. Die Rauheit der mit dem Ventil verbundenen Oberfläche muss 0,8 betragen.

6. Die Oberflächengüte des Gegenstücks muss 0,01/100 mm betragen.
