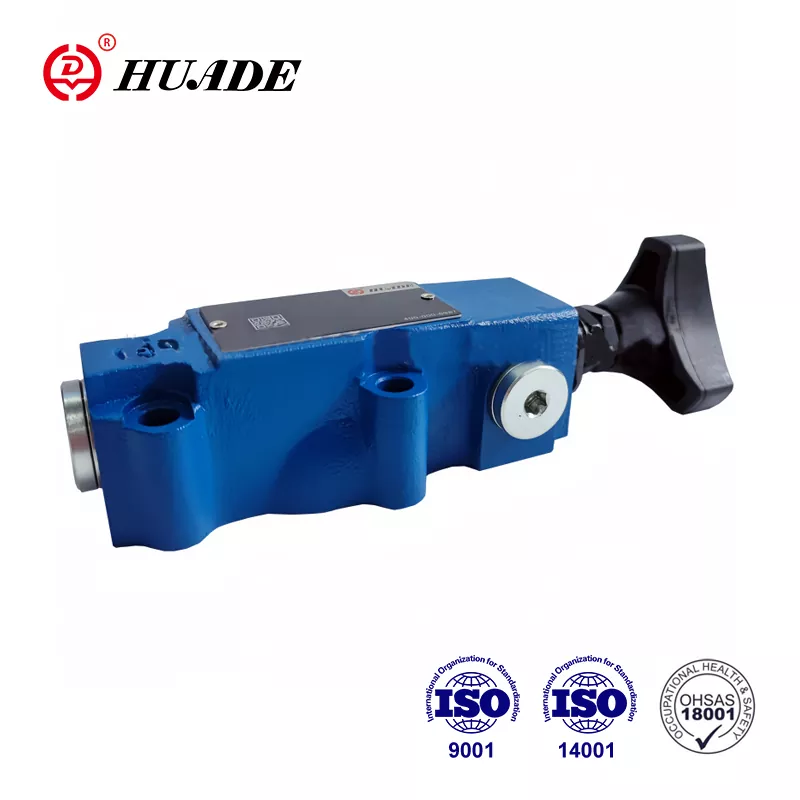

Kooperationserfahrungen mit Rexroth aus dem Jahr 1979. Das ferngesteuerte Entlastungsventil DBT von Huade® ist zu einem erschwinglichen Preis erhältlich. Es ist technologisch fortschrittlicher und langlebiger als die ähnlichen Produkte dieser Linie. Huade Hydraulic legt großen Wert auf die Qualität. Die Fabrik verfügt über mehr als 750 fortschrittliche Produktionsanlagen, die aus der ganzen Welt importiert werden, um die Qualität der Hydraulikventile sicherzustellen. Alle Druckventile werden strengen Tests unterzogen, bevor sie das Werk verlassen. Das Werk hat ISO9001, ISO14001 und OH SAS18001 bestanden. Huade® ist eine herausragende Marke in der chinesischen Hydraulikindustrie. Die Serie von Druckregelventilen wird aufgrund ihrer überlegenen Leistung häufig in Schiffshydrauliksystemen und anderen Bereichen eingesetzt.
|
Technische Daten |
||
|
Druckflüssigkeit |
Mineralöl (für NBR-Dichtung) oder Phosphatester (für FPM-Dichtung) |
|
|
Temperaturbereich (℃) |
-30~+80 |
|
|
Viskositätsbereich (mm2/s) |
10~800 |
|
|
max. Durchfluss (l/min) |
3 |
|
|
max. Betriebsdruck (MPa) |
31.5 |
|
|
max. Einstelldruck (MPa) |
bis 10 oder 31,5 |
|
|
Gegendruck |
DBT (MPa) |
|
|
DBWT (MPa) |
Bis zu 10 (AC); bis zu 16 (DC) |
|
Merkmale:
▶ Fernsteuerung
▶ Unterplattenmontage
▶ drei Einstellelemente:
▶ Drehknopf
▶ Hex. Kopfschraube mit Schutzkappe
▶ Abschließbarer Drehknopf mit Skala
Ferngesteuerte Druckventile der Typen DBT und DBWT sind vorgesteuerte Druckbegrenzungsventile.
Der Typ DBT besteht hauptsächlich aus dem Hauptventil (1), dem Hauptkolben (2), dem Ventilsitz (3) und der Einstellung (6).
Der Systemdruck wirkt über die Öffnung auf die Spule (2). Wenn der Druck den an der Feder eingestellten Ventilwert überschreitet, wird die Druckflüssigkeit über Anschluss T (oder externen Abfluss) zum Tank abgelassen.
Aufbau und Symbole des Druckbegrenzungsventils DBT
1. Die Flüssigkeit muss gefiltert werden. Die Mindestfilterfeinheit beträgt 20 ㎛.
2. Der Tank muss dicht sein und am Lufteinlass muss ein Luftfilter installiert sein.
3. Produkte ohne Unterplatte beim Verlassen des Werks.
4.Ventilbefestigungsschrauben müssen von hoher Festigkeit sein (Klasse 10.9). Bitte wählen und verwenden Sie diese gemäß den im Musterbuch aufgeführten Parametern.
5. Die Rauheit der mit dem Ventil verbundenen Oberfläche muss 0,8 betragen.
6. Die Oberflächengüte des Gegenstücks muss 0,01/100 mm betragen.
