Haben Sie sich jemals gefragt, wie hydraulische Maschinen ihre kraftvollen Bewegungen steuern? Das Geheimnis liegt in einfachen, aber wesentlichen Komponenten, den sogenannten Ventilen. Heute beschäftigen wir uns mit einem der grundlegendsten und zugleich wichtigsten Typen: dem 2-Wege-Hydraulikventil.

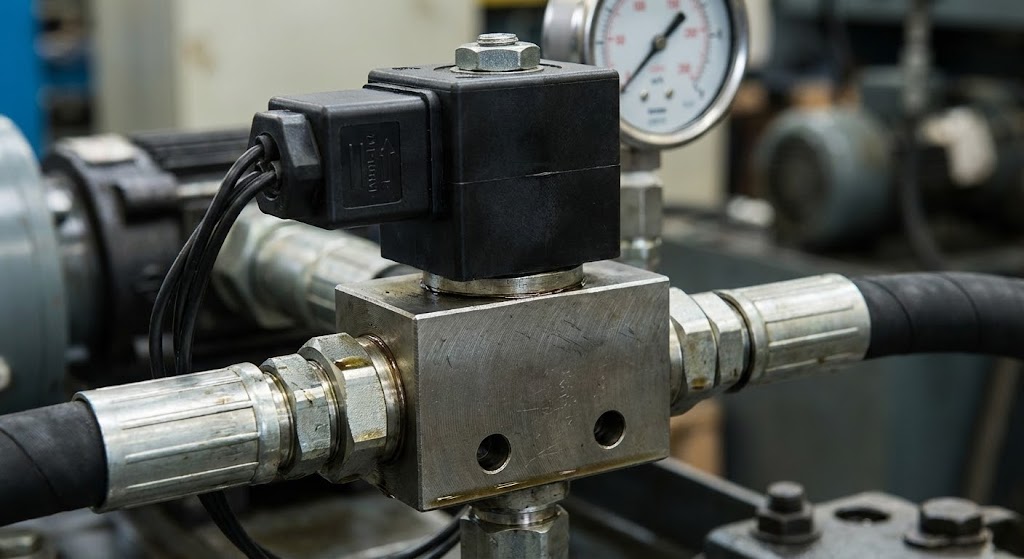

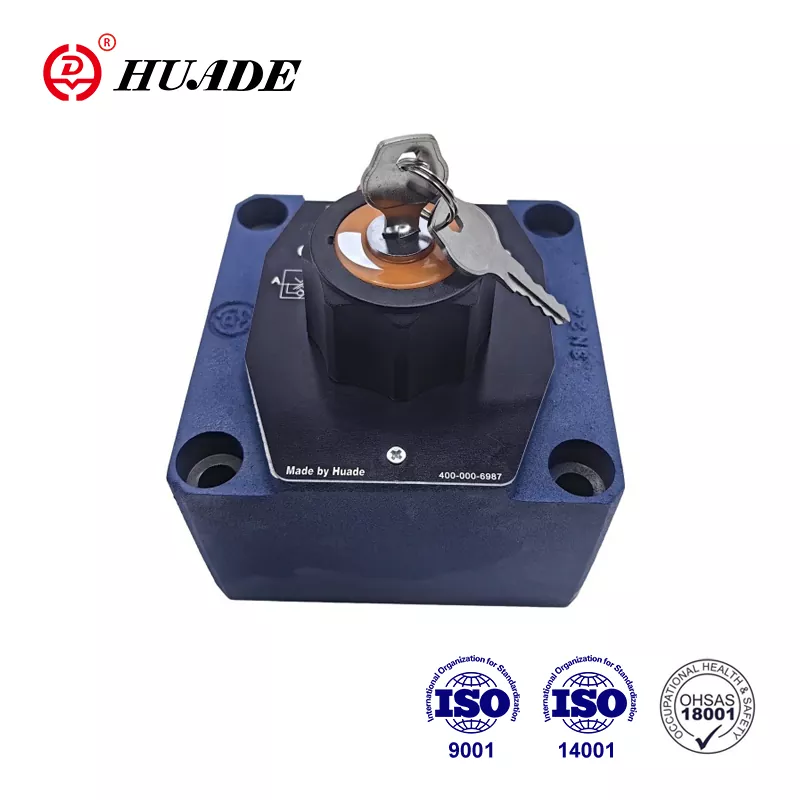

Was ist ein 2-Wege-Ventil?
Ein 2-Wege-Ventil ist im Wesentlichen ein Ein-/Ausschalter für Hydraulikflüssigkeit. So wie ein Lichtschalter zwei Stellungen hat (ein und aus), hat ein 2-Wege-Ventil zwei Zustände: offen oder geschlossen. Im geöffneten Zustand fließt Hydraulikflüssigkeit durch. Wenn es geschlossen ist, stoppt die Flüssigkeit vollständig.
Stellen Sie sich ein einfaches Tor vor, das den Wasserfluss steuert – wenn es geöffnet ist, fließt Wasser hindurch; im geschlossenen Zustand stoppt der Durchfluss vollständig. Dieses Grundprinzip macht 2-Wege-Hydraulikventile ideal für die Steuerung der Flüssigkeitsbewegung in Hydrauliksystemen.
Hauptmerkmale von 2-Wege-Ventilen
- Zwei Häfen:Ein Einlass (wo Flüssigkeit eintritt) und ein Auslass (wo Flüssigkeit austritt)
- Zwei Positionen:Vollständig geöffnet oder vollständig geschlossen
- Binärsteuerung:Es ist entweder an oder aus – kein dazwischen
- Zuverlässiger Betrieb:Einfaches Design bedeutet, dass weniger Dinge schiefgehen können
Wie funktioniert ein 2-Wege-Hydraulikventil?
Das Funktionsprinzip ist überraschend einfach. Im Inneren des Ventils befindet sich ein beweglicher Teil, der Ventilkern genannt wird. Dieser Kern kann eine Kugel, eine Scheibe oder ein Gleitstück sein, das als Spule bezeichnet wird.

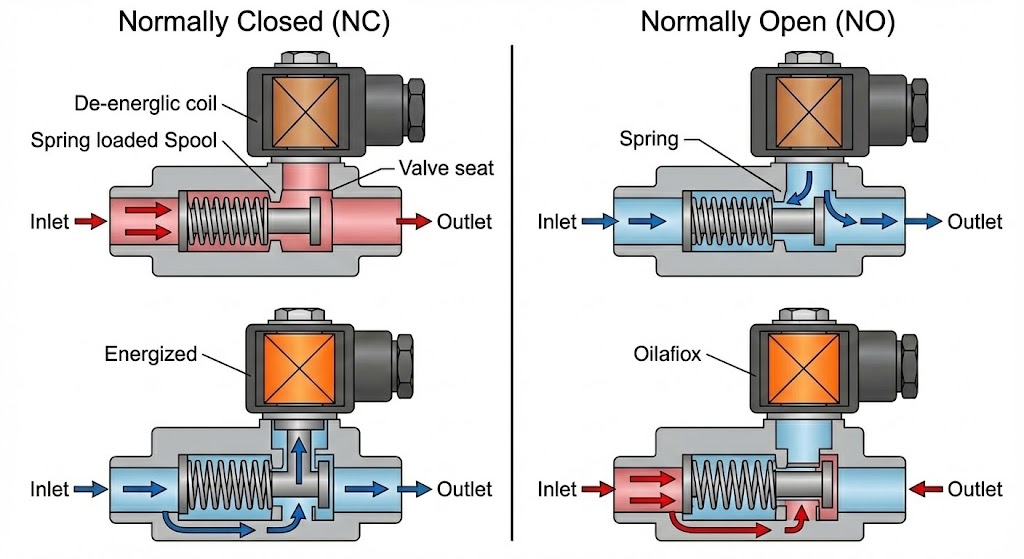

Zwei Hauptbetriebsarten
- Die Standardposition blockiert den Flüssigkeitsfluss
- Internetkonnektivität für Fernüberwachung und vorausschauende Wartungssensoren.
- Am häufigsten bei Sicherheitsanwendungen, bei denen der Durchfluss standardmäßig gestoppt werden soll
- Die Standardposition ermöglicht den Flüssigkeitsfluss
- Bei Aktivierung wird der Durchfluss geschlossen
- Nützlich, wenn Sie einen kontinuierlichen Durchfluss mit gelegentlichem Stoppen benötigen
Was bewegt es?
Der Ventilkern bewegt sich durch verschiedene Methoden:
- Manueller Betrieb:Sie drehen einen Griff oder drücken einen Hebel
- 2-Wege-Hydraulik-Magnetventil:Eine elektrische Spule erzeugt Magnetkraft für die automatisierte Steuerung
- Pilotbetrieb:Nutzt den systemeigenen Druck, um das Ventil zu bewegen
- Pneumatischer Betrieb:Verwendet Druckluftdruck
Hydrauliksymbole verstehen
Das Verständnis der verschiedenen Ventiltypen hilft Ihnen bei der Auswahl des richtigen Ventils für Ihre Anwendung.

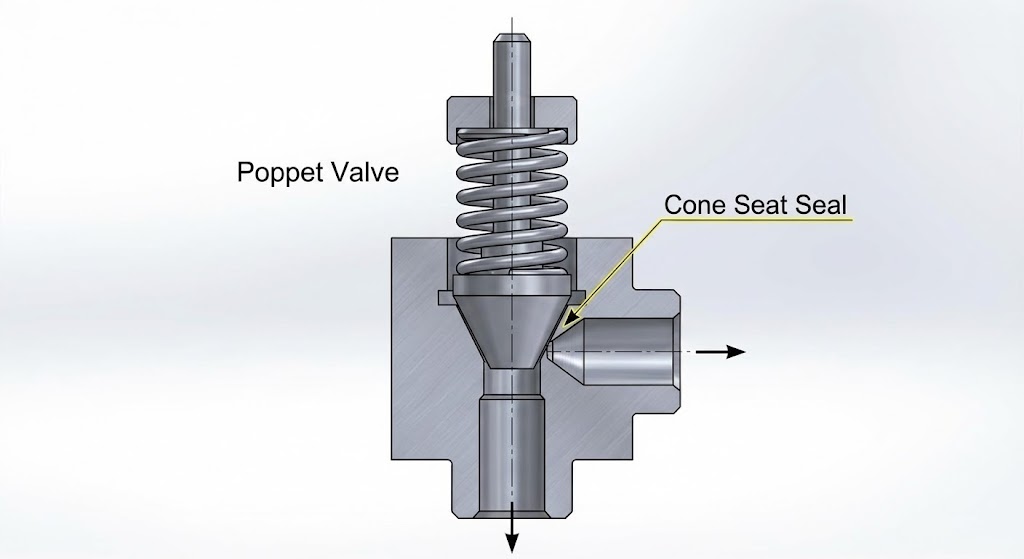

1. Tellerventile
Sitzventile verwenden eine Scheibe oder einen Kegel, der an einem Sitz anliegt und im geschlossenen Zustand eine dichte Abdichtung erzeugt.
Vorteile:Nahezu keine Leckage im geschlossenen Zustand, schnelle Reaktionszeit, funktioniert gut in schmutzigen Umgebungen, langlebig
Nachteile:Benötigt mehr Kraft zum Betrieb, kann durch Gegendruck beeinträchtigt werden

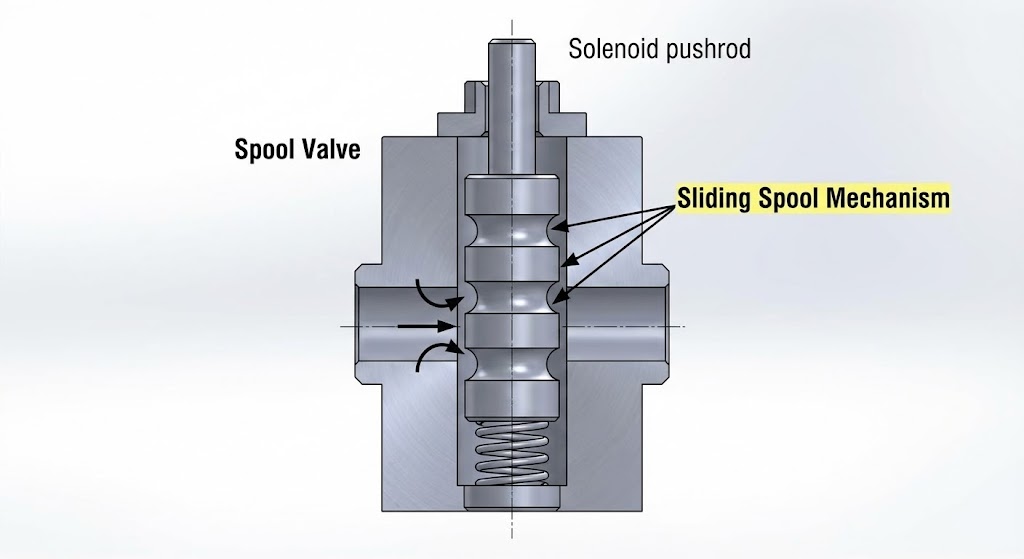

2. Schieberventile
Schieberventile verwenden ein zylindrisches Teil, das in einer Hülse hin und her gleitet.
Vorteile:Einfacher zu bedienen (benötigt weniger Kraft), ausgewogenerer Betrieb, kann komplexe Strömungsmuster bewältigen
Nachteile:Etwas Flüssigkeit tritt aus, ist empfindlicher gegenüber Schmutz und Verunreinigungen und erfordert mehr Wartung
3. Patronenventile
Hierbei handelt es sich um modulare Ventile, die in standardisierte Blöcke passen und eine kompakte Installation und hohe Leistung bieten.
Vorteile:Sehr kompakte Bauweise, Bewältigung hoher Durchflussraten und Drücke, Geringer Druckabfall, Standardisierte Montage
Nachteile:Zum Betrieb ist ein zusätzliches Pilotventil erforderlich. Die Installation ist komplexer
2-Wege-Ventil vs. 3-Wege-Ventil vs. 4-Wege-Ventil
Das Verständnis der Unterschiede hilft Ihnen bei der Auswahl des richtigen Ventiltyps für Ihr Hydrauliksystem.
| Ventiltyp | Häfen | Funktion | Beste Anwendungen |
|---|---|---|---|
| 2-Wege-Ventil | 2 | Einfache Ein-/Aus-Steuerung | Isolierung, einfache Zylindersteuerung, Sicherheitsabschaltungen |
| 3-Wege-Ventil | 3 | Flüssigkeiten umleiten oder mischen | HVAC-Systeme, Mischanwendungen, T-Verbindungen |
| 4-Wege-Ventil | 4 | Doppeltwirkende Zylinder steuern | Komplexe Maschinen, bidirektionale Motoren, fortschrittliche Steuerung |
Einfachstes Design (weniger Teile bedeuten höhere Zuverlässigkeit), wirtschaftlichstes (geringere Anschaffungskosten und geringerer Wartungsaufwand), einfache Fehlerbehebung und vielseitige Anwendungen.
Wo werden 2-Wege-Ventile eingesetzt?
- Systemsicherheit und -isolierung:Dienen als Schutzvorrichtungen, um den Flüssigkeitsfluss bei Notfällen oder Wartungsarbeiten schnell zu stoppen.
- Flusskontrolle und -regulierung:Verwendung von Pulsweitenmodulation zur präzisen Steuerung der Flüssigkeitsmenge.

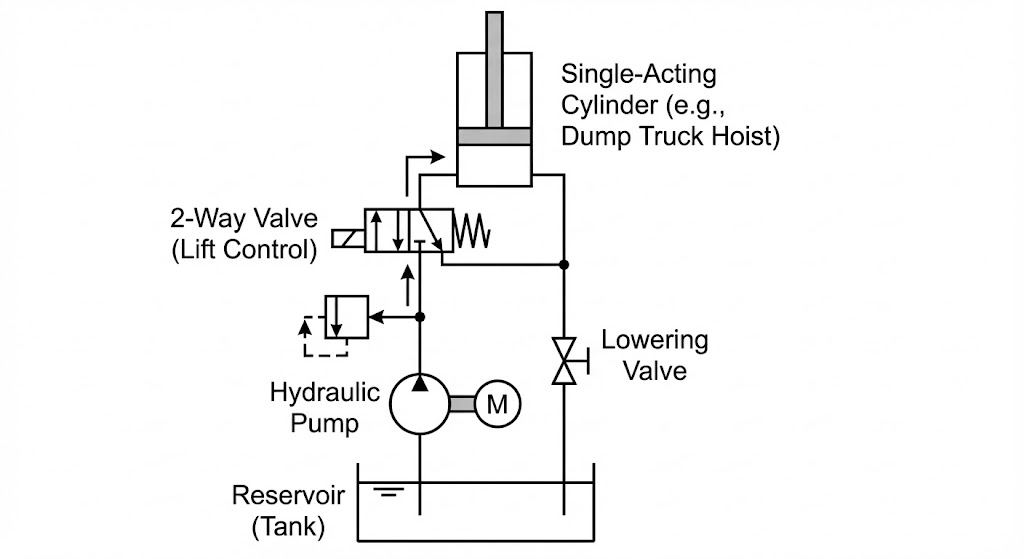

- Hydraulikzylindersteuerung:Steuerung einfachwirkender Hydraulikzylinder (z. B. Muldenkipper-Ladeflächen).
- Energieeinsparung:Umleitung des Pumpenflusses zurück zum Tank, wenn das System im Leerlauf ist.
Branchenanwendungen
- Automobil:Kraftstoffeinspritzung, Emissionskontrolle
- Konstruktion:Bagger, Lader
- Herstellung:Montagelinien, Pressen
- Landwirtschaft:Traktoren, Bewässerung
Hydrauliksymbole verstehen

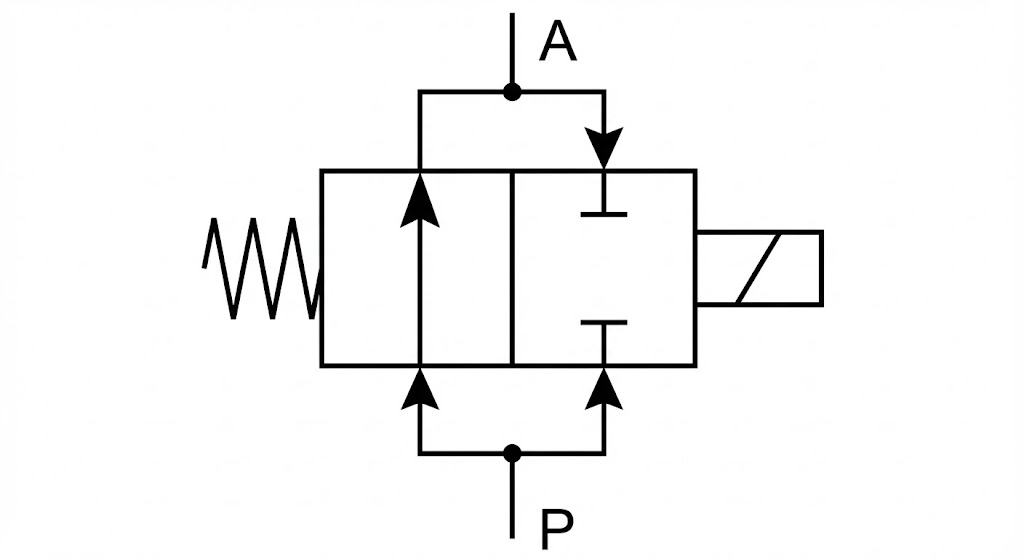

In Hydraulikplänen werden 2-Wege-Ventile mit spezifischen Symbolen dargestellt:
- Zwei Kästchen stellen die beiden Positionen dar (offen und geschlossen)
- Pfeile zeigen die Fließrichtung an
- „T“-Symbole zeigen blockierte Ports an
- An den Seiten sind Federn und Magnetspulen eingezeichnet
Auswahl und Pflege
Auswahlkriterien
- Berücksichtigen Sie Durchfluss und Druck:Überprüfen Sie den Durchflusskoeffizienten (Cv), die Druckstufe und die Anschlussgröße.
- Ansprechzeit:Magnetventile sind schnell (<10 ms), Pilotventile sind langsamer, verarbeiten aber hohe Drücke.
- Flüssigkeitskompatibilität:Stellen Sie sicher, dass die Materialien mit Mineralölen, synthetischen oder wasserbasierten Flüssigkeiten kompatibel sind.
- Umgebungsbedingungen:Anforderungen an Temperatur, Staub, Feuchtigkeit und Explosionsschutz.
Häufige Probleme und Wartung
Kontamination (80-90 % der Ausfälle):Verursacht Verklebungen.Lösung: Ventil reinigen, Filter austauschen.
Verschleiß:Verursacht Leckagen und Lärm.Lösung: Dichtungen und Kerne austauschen.
Leckage:Intern oder extern.Lösung: Dichtungen und Sitze prüfen.
Vorbeugender Tipp:Verwenden Sie immer saubere Flüssigkeit und hochwertige Filter.
Zukünftige Trends
Intelligente Technologie:Internetkonnektivität für Fernüberwachung und vorausschauende Wartungssensoren.
Elektrifizierung:Mehr elektrisch betätigte Ventile für präzise digitale Steuerung und Energieeffizienz.
Fortschrittliche Materialien:Stärkere, leichtere Komponenten, die verschiedenen Flüssigkeiten standhalten.
Häufig gestellte Fragen
Wie funktioniert ein 2-Wege-Hydraulikventil?
Es verwendet einen beweglichen Kern (Kugel, Scheibe oder Spule), der den Flüssigkeitsfluss zwischen zwei Anschlüssen entweder blockiert oder zulässt.
Unterschied zwischen Magnet- und Handventil?
Magnetventile nutzen elektromagnetische Kraft für einen automatischen, schnellen Betrieb. Manuelle Ventile erfordern eine menschliche Bedienung und sind für einfache Aufgaben kostengünstiger.
Können 2-Wege-Ventile die Durchflussrate steuern?
Ja, durch Pulsweitenmodulation (schnelles Ein-/Ausschalten) können sie eine variable Flusssteuerung erreichen.
Abschluss
Das 2-Wege-Ventil mag einfach sein, ist aber für hydraulische Systeme unerlässlich. Ganz gleich, ob Sie den Durchfluss aus Sicherheitsgründen unterbrechen, einen Zylinder steuern oder Energie sparen möchten, diese Ventile erledigen Ihre Aufgabe zuverlässig und kostengünstig.
Das Verständnis von 2-Wege-Ventilen hilft Ihnen, das richtige Ventil auszuwählen, Probleme zu beheben und Geräte ordnungsgemäß zu warten. Denken Sie daran: Das beste Ventil ist das, das Ihren spezifischen Anforderungen entspricht. Wenden Sie sich im Zweifelsfall an Hydraulikfachleute, die Ihnen bei der richtigen Wahl helfen können.
