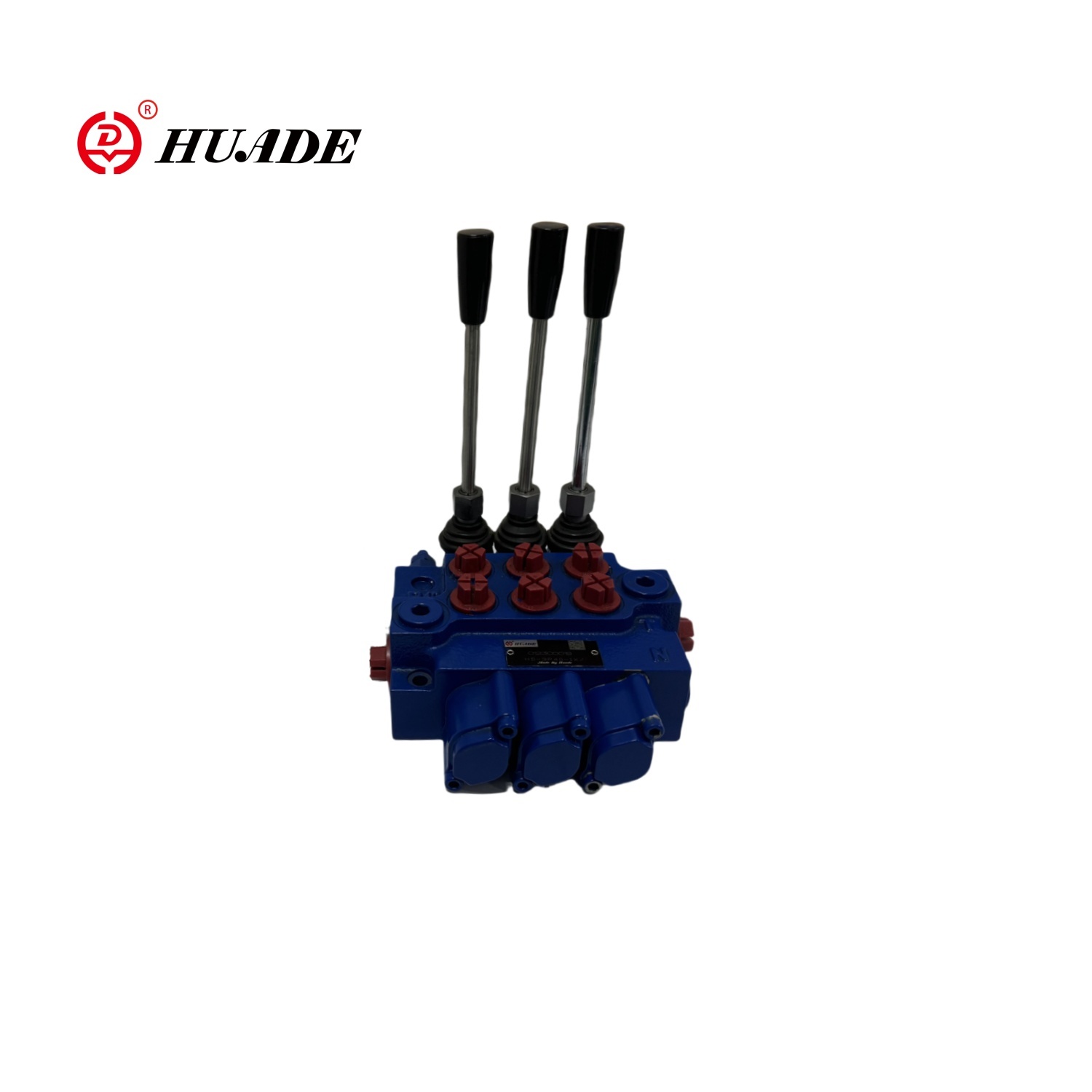

Das Open Center-Mehrwegventil von Huade ist ein spezielles Hydraulikventil. Seine Eigenschaft ist, dass, wenn sich der Ventilkern in der mittleren Position befindet, der Hydraulikölausgang durch die Hydraulikpumpe durch das Mehrwegventil zum Öltank zurückfließen kann. Das Open Center-Mehrwegventil verwendet im Allgemeinen eine Sechs-Wege-Ventilstruktur mit mehreren Wege. Der Hauptölkreis des Hydraulikpumpenauslasss ist in zwei Schaltkreise unterteilt: einen parallelen Ölkreis (Parallelkanal) und ein Bypass -Ölkreis (Open Center -Kanal). Die Geschwindigkeitsregulierung des offenen Zentrums mit mehreren Wege-Ventilen verwendet eine Kombination aus Bypass-Drosselung und Öleinlassdrossung. Der Geschwindigkeitsregulationseffekt wird erreicht, indem die Öffnungsmenge des Ölzylinders und des Öltanks durch das Ventilkern -Drossel gesteuert wird.
| Strukturelle Merkmale | Gesamtstruktur |
| Installation und Behebung | 2 × M8 -Schrauben |
| Druckverbindung | Offenes Mittelventil |
| Umgebungstemperatur | -40 bis +60 ℃ |
| Ölmedium | Mineralhydrauliköl |
| Viskositätsbereich | Erlaubt 12 ~ 800 mm2/s |
| Empfohlener Bereich 20 ~ 100 mm2/s | |
| Öltemperatur | -15 bis 80 ℃ |
| Filterebene | Ölkontaminationsspiegel NAS1638 Level 10 |
| Maximaler Arbeitsdruck | P = 250 bar, t = 50 bar, a, b = 300 bar |
| Bewertungsfluss | 40l/min |
| Ventilkernreisen | ± 6 mm |
| Spulenantriebskraft | Weniger als 200n |
Merkmale:
▶ Übernehmen Sie ein integrales Design, um die Strömungsrichtung der Flüssigkeit im Start-, Arbeiten- und Stoppzustand zu steuern
▶ Druck auf 250 bar
▶ Fluss auf 40 l/min

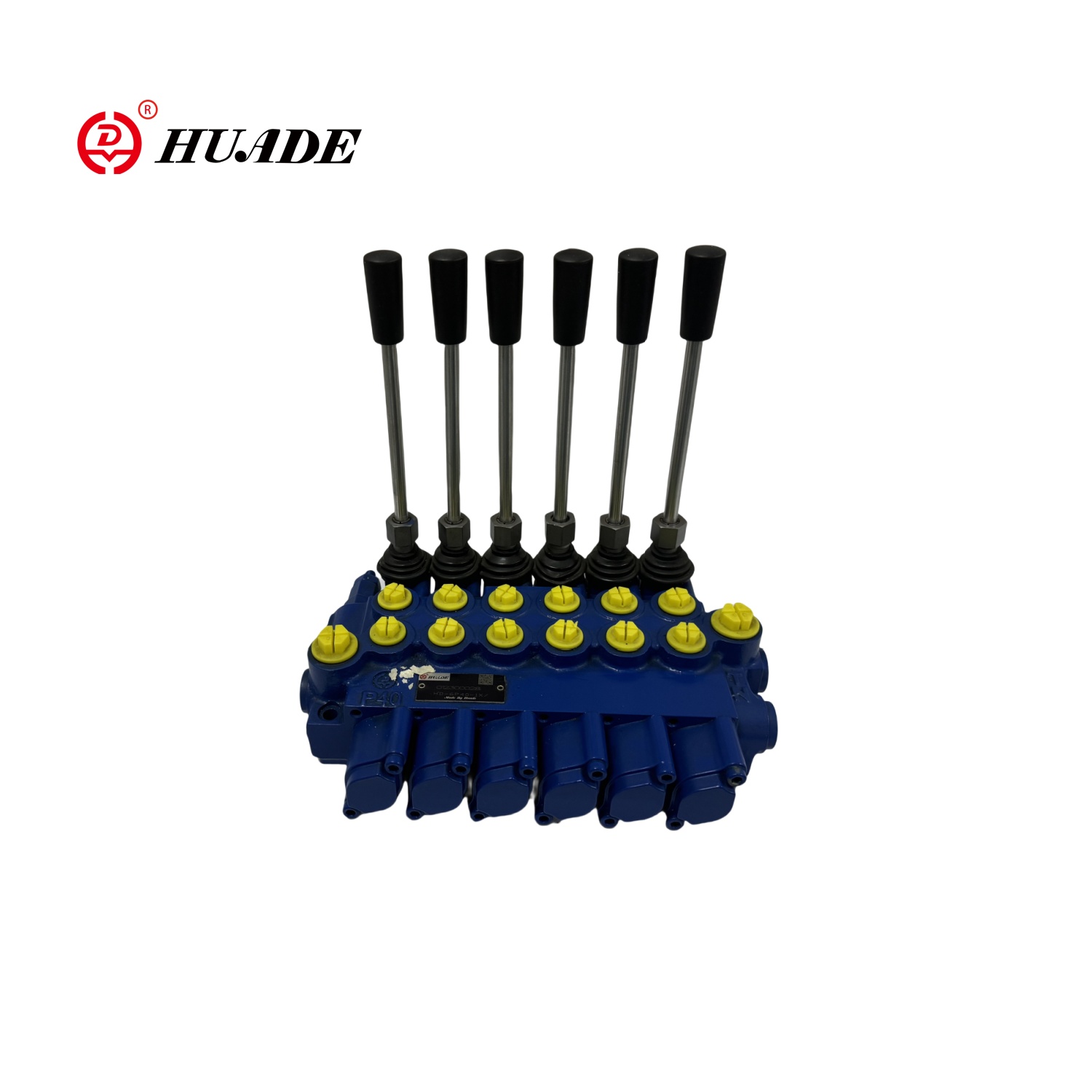

▶ 6-Einheiten-Integralstruktur
▶ Open Center -Typ
Anwendung:
Open-Center-Mehrwegventil wird hauptsächlich in Kohlebohrungen, Kranen und Bohrstorten verwendet.
