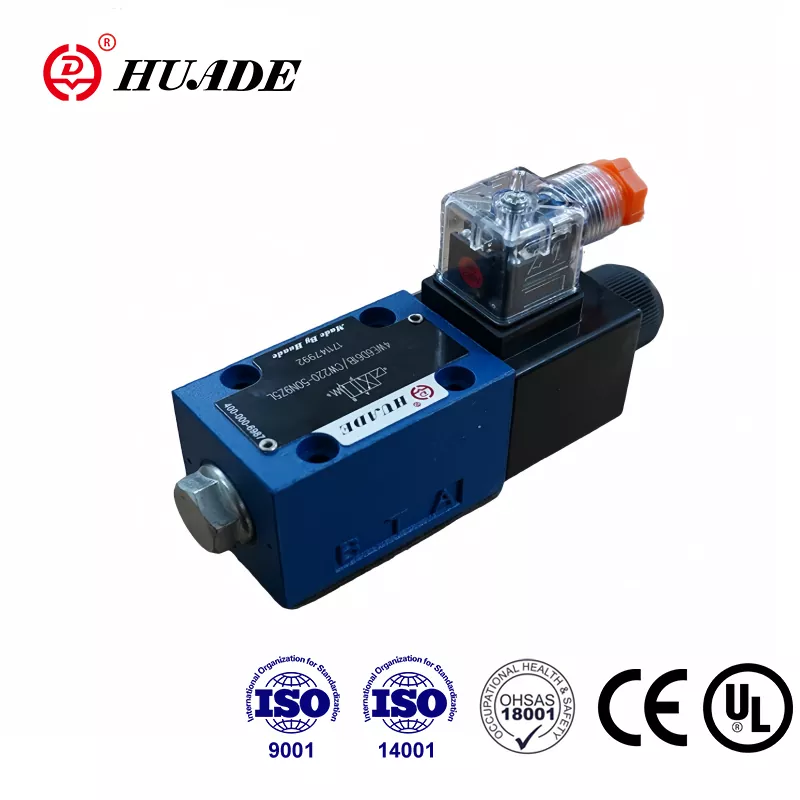

Das Wegeventil 4WE 6 D von Bosch Rexroth ist ein wesentlicher Bestandteil moderner Hydrauliksysteme. Dieses Ventil fungiert als elektrisch gesteuerter Richtungsumschalter, der der Hydraulikflüssigkeit mitteilt, wohin und wann sie sich bewegen soll. Als Standardventil der Größe NG6 passt es dank internationaler Standards, die die Zusammenarbeit verschiedener Marken ermöglichen, in Systeme auf der ganzen Welt. Ingenieure, die Lieferanten vergleichen, Preise prüfen oder technische Details verstehen müssen, werden feststellen, dass dieses Ventil sowohl Zuverlässigkeit als auch Flexibilität für Mittel- bis Hochdruckanwendungen bietet.
Grundlegende Funktion und Design verstehen
Das 4WE 6 D-Ventil steuert die Hydraulikflüssigkeit, indem es sie zwischen vier Hauptanschlüssen mit der Bezeichnung P, A, B und T umschaltet. Anschluss P ist mit der Pumpe verbunden, Anschlüsse A und B sind mit Aktuatoren wie Zylindern verbunden und Anschluss T führt Flüssigkeit zum Tank zurück. Das Ventil funktioniert wie ein elektrischer Schalter, jedoch für Hydrauliköl statt für Strom. Wenn Sie es einschalten, fließt die Flüssigkeit in eine Richtung. Wenn Sie es ausschalten, stoppt der Durchfluss oder kehrt sich um, je nach Ventilkonstruktion.

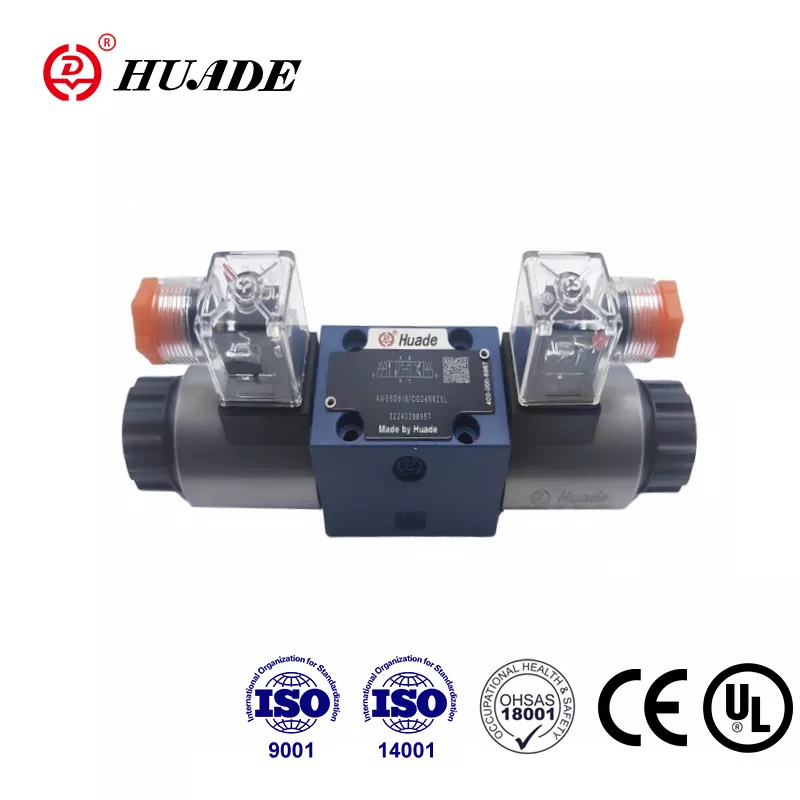

Im Inneren des Ventils sitzt eine Metallspule, die in einer präzise bearbeiteten Bohrung hin und her gleitet. Ein Elektromagnet namens Solenoid treibt diese Spule an, wenn Strom durch ihre Spule fließt. Der 4WE 6 D verwendet das, was Ingenieure ein „Wet-Armature“-Design nennen, was bedeutet, dass der Magnetanker direkt im Hydrauliköl sitzt. Das hört sich vielleicht seltsam an, verlängert aber tatsächlich die Lebensdauer des Ventils, da es keine Gummidichtungen gibt, die sich rund um die beweglichen Teile abnutzen. Das Öl trägt außerdem zur Kühlung des Magnetventils bei und reduziert die Betriebsgeräusche.
Wenn sich der Magnet ausschaltet, drückt eine Rückholfeder die Spule in ihre Ausgangsposition zurück. Diese Konstruktion mit Federrückstellung bietet eine Sicherheitsfunktion, da das Ventil bei einem Stromausfall automatisch in eine bekannte Position zurückkehrt. Die Kraft der Feder muss sowohl die Reibung der beweglichen Teile als auch den Druck in der Rücklaufleitung überwinden, was später wichtig wird, wenn wir die Grenzen des Systemdesigns besprechen.
Der Ventilkörper folgt internationalen Montagenormen, darunter ISO 4401-03, CETOP 3 und DIN 24340 Form A. Diese Normen legen die genaue Position der Montagelöcher und Anschlussverbindungen fest. Diese Standardisierung bedeutet, dass das Rexroth 4WE 6 D ähnliche Ventile von Parker, Eaton oder anderen Herstellern physisch ersetzen kann, ohne die Montageplatte neu zu gestalten. Für Einkaufsmanager schafft diese Austauschbarkeit Flexibilität in der Lieferkette, da mehrere Lieferanten bei Engpässen oder Preisverhandlungen kompatible Teile bereitstellen können.
Druckwerte und Durchflusskapazität
Das Wegeventil 4WE 6 D von Rexroth bewältigt hohe Arbeitsdrücke. Die Hauptanschlüsse P, A und B können mit Drücken von bis zu 350 bar betrieben werden, obwohl in den meisten technischen Dokumenten der Standardhöchstdruck bei 315 bar angegeben ist. Um dies ins rechte Licht zu rücken: 315 bar entsprechen etwa 4.570 Pfund pro Quadratzoll, was ungefähr dem Gewicht eines Kleinwagens entspricht, der auf eine Fläche von der Größe einer Briefmarke drückt.
Die Durchflusskapazität hängt davon ab, ob Sie sich für ein DC- oder AC-Magnetventil entscheiden. Gleichstromversionen können bis zu 80 Liter pro Minute verarbeiten, während Wechselstromversionen typischerweise maximal 60 Liter pro Minute erreichen. Der Unterschied liegt im Design des Elektromagneten und darin, wie schnell er die Spule bewegen kann. Als Referenz: 80 Liter pro Minute könnten eine Badewanne in etwa zwei Minuten füllen.
Allerdings gibt es eine kritische Druckgrenze, die viele Designer überrascht. Der T-Anschluss, der das Öl zum Tank zurückführt, darf einen Druck von 160 bar nicht überschreiten. Diese Einschränkung besteht, weil die Rückstellfeder und die Magnetkraft den Druck, der von der Rücklaufleitung zurückdrückt, zuverlässig überwinden müssen. Wenn der Druck in der Rücklaufleitung zu hoch wird, kann die Spule vibrieren, nicht richtig schalten oder sich sogar bewegen, obwohl sie ruhig bleiben sollte. Systeme, die Rücklaufverteiler zwischen mehreren Ventilen teilen oder lange Rücklaufleitungen mit Einschränkungen verwenden, erfordern eine sorgfältige Berechnung, um sicherzustellen, dass der Druck am T-Anschluss innerhalb der Grenzen bleibt.
Die Beziehung zwischen Druckabfall und Durchfluss folgt einem vorhersehbaren Muster. Bei einem maximalen Durchfluss von 80 Litern pro Minute erzeugt das Ventil typischerweise einen Druckverlust von etwa 2,5 bar. Diese Energie wird in Wärme umgewandelt, die das Hydrauliköl abführen muss. Der kontinuierliche Betrieb oberhalb des Nenndurchflusses oder -drucks erfordert zusätzliche Kühlkapazität und möglicherweise spezielle Drosselkomponenten, um eine akzeptable Ventilreaktion aufrechtzuerhalten.
Ingenieure, die den 4WE 6 D für neue Konstruktionen auswählen, sollten sicherstellen, dass der Druck in der Systemrücklaufleitung deutlich unter der 160-bar-Grenze bleibt und eine ausreichende Sicherheitsmarge aufweist. Als Faustregel gilt, dass ein Druckpolster von mindestens 20–30 bar verbleibt, um Druckspitzen bei schnellem Ventilwechsel oder beim gleichzeitigen Schalten mehrerer Ventile zu bewältigen.
Spool-Konfigurationen und Betriebsvarianten
Die auf den Ventiltypenschildern eingeprägten Buchstaben- und Zahlensymbole beschreiben genau, wie Flüssigkeit durch verschiedene Positionen fließt. Das „D“ in 4WE 6 D weist auf ein bestimmtes Spulendesign hin, typischerweise eine federzentrierte Vier-Wege-Konfiguration. In der Mittelstellung blockiert dieser Schieber sowohl P mit T als auch A mit B. Wenn er mit Strom versorgt wird, verbindet er P mit A und B mit T, wodurch ein Zylinder ausgefahren würde. Im stromlosen Zustand bringt die Feder die Spule in die Mitte zurück und der Zylinder stoppt.
Rexroth bietet über den reinen D-Typ hinaus viele verschiedene Spulensymbole an. Einige verbinden alle Anschlüsse in der Mittelposition mit dem Tank, um frei schwebende Stellantriebe zu ermöglichen. Andere blockieren alle Ports, um eine Last zu halten. Die Wahl hängt davon ab, was die Maschine tun soll, wenn das Ventil auf Neutral steht. Eine Presse benötigt möglicherweise ein Lasthaltezentrum, während ein Materialtransportsystem von einem Schwebezentrum profitieren könnte, das den Aktuatoren beim Einrichten freie Bewegung ermöglicht.
Der Ventilkörper verfügt über einen manuellen Übersteuerungsmechanismus, der normalerweise mit einem kleinen Knopf oder Knopf gekennzeichnet ist. Während des Startvorgangs oder in Notfällen können Techniker diese Überbrückung betätigen, um die Spule mechanisch ohne Strom zu verschieben. Diese Funktion erweist sich bei der Inbetriebnahme neuer Systeme oder bei der Fehlerbehebung als unverzichtbar, da Sie die mechanische Funktion unabhängig von elektrischen Steuerungen überprüfen können.
Einige 4WE 6 D-Modelle verfügen über das Suffix „OF“, das auf ein Rastendesign hinweist. Diese Versionen haben keine Rückholfeder, sondern verwenden stattdessen mechanische Kugeln oder Stifte, die die Spule in der zuletzt eingestellten Position arretieren. Ein kurzer elektrischer Impuls verschiebt die Spule, dann wird sie durch die Arretierung dort ohne kontinuierliche Stromversorgung gehalten. Diese Konstruktion spart Energie und reduziert die Wärme, erfordert jedoch besondere Aufmerksamkeit auf die Druckstabilität der Rückleitung, da keine Federkraft vorhanden ist, die dazu beiträgt, die Spule in Position zu halten.
Für Anwendungen, bei denen schnelle Ventilverschiebungen zu Druckstößen führen, verwenden Soft-Switching-Varianten präzise geformte Nuten und Öffnungen, die in den Schieber eingearbeitet sind. Diese Funktionen öffnen und schließen die Flusswege schrittweise, anstatt sofort zwischen den Positionen zu wechseln. Das Ergebnis reduziert Wasserschlageffekte, die Rohre und Armaturen im Laufe der Zeit beschädigen können. Die Standardreaktionszeit beträgt je nach Magnettyp und Systemdruck 10 bis 20 Millisekunden.
Elektrische Spezifikationen und Umgebungsgrenzen
Die Magnetspulen des Wegeventils 4WE 6 D sind für den Dauerbetrieb ausgelegt, d. h. sie können unbegrenzt unter Spannung bleiben, ohne dass es zu einer Überhitzung kommt. Bei Nennspannung bleibt der Temperaturanstieg der Spule unter 30 Kelvin und die erwartete Lebensdauer übersteigt 10 Millionen Schaltzyklen. Aufgrund dieser Haltbarkeit eignet sich das Ventil für die Hochzyklusautomatisierung, bei der Ventile über längere Zeiträume mehrmals pro Sekunde schalten können.
Zu den verfügbaren Spannungen gehören sowohl Gleichstromoptionen mit 12, 24, 96 und 205 Volt als auch Wechselstromoptionen mit 110 und 230 Volt. Die Spulen tolerieren Spannungsschwankungen von plus oder minus 10 Prozent vom Nennwert, was dazu beiträgt, dass das Ventil auch bei schwankenden Stromversorgungen zuverlässig arbeitet. Der elektrische Anschluss folgt der Norm EN 175301-803 für dreipolige Steckverbinder. Bei ordnungsgemäßem Zusammenstecken erreichen die Steckverbinder die Schutzart IP65, was bedeutet, dass sie Staub und Wasserstrahlen aus allen Richtungen widerstehen.
Ein praktisches Feature, das Wartungstechniker zu schätzen wissen, ist die abnehmbare, drehbare Spule. Sie können den elektrischen Stecker abziehen, die Magnetspule entfernen, sie um 360 Grad in eine beliebige Position drehen, die die Verkabelung erleichtert, und sie wieder installieren, ohne den Hydraulikkreislauf zu unterbrechen. Diese Flexibilität vereinfacht die Installation in engen Räumen und ermöglicht die Optimierung der Kabelführung nach der Ventilmontage im System.
Der Betriebstemperaturbereich für Standarddichtungen reicht von minus 30 bis plus 80 Grad Celsius. Die Hydraulikflüssigkeit selbst muss eine Viskosität zwischen 10 und 500 Quadratmillimetern pro Sekunde beibehalten, die optimale Leistung liegt jedoch bei etwa 25. Das Ventil wiegt etwa 1,46 Kilogramm, ist leicht genug für eine einfache Handhabung beim Einbau, aber schwer genug, um sich massiv und gut verarbeitet anzufühlen.
Ein wichtiger Sicherheitsaspekt betrifft die Zündtemperatur der Flüssigkeit. Die heißeste Oberfläche des Magneten kann im Dauerbetrieb 150 Grad Celsius erreichen. Das Hydrauliköl muss eine um mindestens 50 Grad höhere Zündtemperatur haben, also einen Zündpunkt von mindestens 200 Grad Celsius. Die meisten mineralischen Hydrauliköle erfüllen diese Anforderung problemlos, synthetische Flüssigkeiten oder ungewöhnliche Formulierungen müssen jedoch vor der Verwendung überprüft werden.
Anforderungen an Hydraulikflüssigkeiten und Systemschutz
Die langfristige Zuverlässigkeit des Wegeventils 4WE 6 D von Rexroth hängt maßgeblich von der Qualität der Hydraulikflüssigkeit ab. Die präzisen Abstände zwischen Schiebeschieber und Ventilkörperbohrung betragen nur wenige Mikrometer. Verunreinigungspartikel, die größer als diese Abstände sind, führen durch zwei unterschiedliche Mechanismen zu schnellem Verschleiß und schließlich zum Ausfall.
Erstens verfangen sich Partikel zwischen Spule und Bohrung und verursachen das, was Techniker „Haftreibung“ nennen. Die Spule bleibt an Ort und Stelle hängen und lässt sich nicht verschieben, wenn man dazu aufgefordert wird. Dies mag zunächst sporadisch erscheinen, da sich die Partikel vorübergehend verkeilen und sich dann lösen. Das Problem verschlimmert sich jedoch unweigerlich, je mehr Partikel sich ansammeln. Zweitens wirken die Partikel wie Schleifpaste, die die Präzisionsoberflächen nach und nach abnutzt. Wenn sich die Abstände öffnen, nimmt die interne Leckage zu. Diese Leckage verschwendet nicht nur Pumpenleistung, sondern erzeugt auch Wärme, die das Öl zersetzt und den Verschleiß der Dichtungen im gesamten System beschleunigt.
Rexroth gibt den maximalen Verschmutzungsgrad als ISO 4406 Klasse 20/18/15 an. Diese Klassifizierung bedeutet nicht mehr als 5.000 Partikel mit einer Größe von mehr als 4 Mikrometern pro Milliliter Öl, nicht mehr als 1.300 Partikel mit einer Größe von mehr als 6 Mikrometern und nicht mehr als 320 Partikel mit einer Größe von mehr als 14 Mikrometern. Um diese Reinheit zu erreichen, ist eine wirksame Filterung mit einem Beta-Verhältnis von mindestens 75 bei 25 Mikrometern erforderlich.
In der Praxis sind die Kosten für das Filtersystem über die Lebensdauer des Ventils oft höher als für das Ventil selbst. Filterelemente müssen regelmäßig ausgetauscht werden und Ölanalysetests bestätigen, dass die Verunreinigung innerhalb der Grenzen bleibt. Sparmaßnahmen bei der Filterung führen zu teuren Ventilwechseln und unerwarteten Ausfallzeiten. Ingenieure, die neue Systeme entwerfen, sollten hochwertige Filter einplanen und die Filterwartung als kritische und nicht als optionale Aufgabe einplanen.
Die Standardflüssigkeit ist mineralisches Hydrauliköl gemäß DIN 51524 Teil 1, 2 und 3. Das Ventil funktioniert auch mit bestimmten synthetischen Flüssigkeiten und Wasser-Glykol-Gemischen, wenn Sie entsprechende Dichtungsmaterialien angeben. Standarddichtungen aus Nitrilkautschuk funktionieren gut mit Erdölen, Hochtemperaturanwendungen erfordern jedoch Fluorelastomerdichtungen und Flüssigkeiten auf Wasserbasis erfordern spezielle Verbindungen mit der Kennzeichnung MH oder MT.
Rolle als Pilotventil und Leckageeigenschaften
Das Ventil 4WE 6 D dient häufig als Vorsteuerstufe zur Ansteuerung größerer Wegeventile. In dieser Anwendung schaltet der kleine 4WE 6 D den Steuerdruck, der einen viel größeren Schieber in einem Hauptstufenventil bewegt. Das Hauptventil kann 600 Liter pro Minute oder mehr bewältigen, was weit über der direkten Kapazität des 4WE 6 D liegt, nutzt jedoch die zuverlässige Schaltung des 4WE 6 D, um Steuerentscheidungen zu treffen.
Beim Einsatz als Pilotventil wirkt sich die Leistung des 4WE 6 D direkt auf die Sicherheit und das Ansprechverhalten des gesamten High-Flow-Systems aus. Jede Instabilität des T-Anschlusses des Pilotventils oder eine übermäßige interne Leckage im Pilotventil führt zu Fehlern bei der Positionierung der Hauptstufe. Dies macht die Sauberkeit der Flüssigkeit und die Druckstabilität des T-Anschlusses bei Pilotventilanwendungen noch wichtiger. Das kleine Pilotventil wird im Wesentlichen zum Gehirn, das einen viel leistungsfähigeren Körper steuert. Daher erfordert die Gesunderhaltung dieses Gehirns besondere Aufmerksamkeit.
Alle Schieberventile weisen konstruktionsbedingt eine gewisse interne Leckage auf. Der Abstand zwischen Spule und Bohrung muss eine reibungslose Bewegung ermöglichen, was bedeutet, dass es nicht wie ein Tellerventil perfekt abdichten kann. Neue Ventile lecken sehr wenig, typischerweise weniger als 0,5 Liter pro Minute bei vollem Druck. Mit zunehmender Betriebszeit des Ventils und zunehmendem Verschleiß nimmt die Leckage allmählich zu. Das ist normal und wird erwartet.
Systementwickler müssen diese interne Leckage berücksichtigen, insbesondere bei Anwendungen mit Lasten. Ein Zylinder, der ein 4WE 6 D zur Beibehaltung seiner Position verwendet, driftet langsam, da Öl intern durch das Ventil austritt. Für statisches Halten ist der Einbau eines vorgesteuerten Rückschlagventils oder die Verwendung einer lasthaltenden Spulenkonstruktion erforderlich. Die Überwachung der Leckagerate über einen längeren Zeitraum ermöglicht außerdem eine frühzeitige Warnung vor Verschleiß. Wenn die Leckage die Herstellergrenzwerte überschreitet, verhindert der Austausch des Ventils vor dem vollständigen Ausfall unerwartete Ausfälle.
Vergleich von Wettbewerbsoptionen und Querverweisstrategie
Durch die NG6-Standardisierung bieten mehrere große Hersteller austauschbare Alternativen zum Wegeventil 4WE 6 D von Rexroth an. Das Verständnis der Wettbewerbsoptionen hilft Käufern, bessere Preise auszuhandeln und die Flexibilität der Lieferkette aufrechtzuerhalten.
Parker Hannifin produziert die D1VW-Serie, die direkt mit dem 4WE 6 D konkurriert. Diese Ventile erfüllen die gleichen Montagestandards NFPA D03 und CETOP 3 mit ähnlichen Druckwerten um 345 bar und einer Durchflusskapazität von bis zu 80 Litern pro Minute. Parker legt Wert auf Präzisionsfertigung und Energieeffizienz und bietet zahlreiche elektrische Varianten an, darunter AC-Gleichrichterspulen und sanft schaltende Spulendesigns.
Eaton Vickers stellt die DG4V-3-Serie her, die für ihre robuste Konstruktion für schwere Anwendungen bekannt ist. Querverweistabellen bestätigen, dass bestimmte Rexroth-Modelle wie das 4WE 6 D mit OF-Arretierung direkte Vickers-Äquivalente wie DG4V-3-2N haben. Die Marke Vickers genießt bei Hochdrucksystemen einen guten Ruf, obwohl die Preise oft etwas höher sind als bei anderen Optionen.
Das entscheidende Detail bei Querverweisen betrifft die Druckwerte des T-Anschlusses. Während die Hauptbetriebsdruckkapazitäten bei allen Marken ähnlich bleiben, variieren die Grenzwerte für die Rücklaufanschlüsse erheblich. Standard Rexroth 4WE 6 D erlaubt 160 bar am T-Anschluss. Parker D1VW mit Wechselstrom-Magnetventilen erlaubt nur einen Rücklaufdruck von 103 bar, Gleichstrom- oder Gleichstrom-Versionen erhöhen diesen jedoch auf 207 bar. Wenn sich Ihr Systemdesign einem Rücklaufdruck von 160 bar nähert, würde der Ersatz durch ein Standard-AC-Ventil von Parker zu Ausfällen aufgrund unzureichender Rücklaufdruckfähigkeit führen.
Diese Variante verdeutlicht, warum Käufer nicht einfach davon ausgehen können, dass mechanische Austauschbarkeit mit funktionaler Äquivalenz gleichzusetzen ist. Vor der Genehmigung eines Ersatzgeräts müssen die vollständigen Spezifikationen, einschließlich des elektrischen Typs und aller Druckstufen, übereinstimmen. Einkaufsabteilungen sollten eine überprüfte Querverweisliste führen, die nicht nur Teilenummern enthält, sondern auch bestätigt, dass kritische Parameter den Anwendungsanforderungen entsprechen.
Der Standardisierungsvorteil geht über die bloße Notsubstitution hinaus. Während der Entwurfsphase können Ingenieure „Rexroth 4WE 6 D oder ein zugelassenes Äquivalent“ angeben und dann Beziehungen zu mehreren Lieferanten pflegen. Dieser Wettbewerb hält die Preise angemessen und stellt sicher, dass Teile auch dann verfügbar bleiben, wenn ein Hersteller mit Verzögerungen in der Lieferkette konfrontiert ist. Der Schlüssel liegt darin, im Vorfeld Hausaufgaben zu machen, um zu überprüfen, was wirklich als gleichwertig gilt, anstatt nach der Installation Inkompatibilitäten zu entdecken.
Über das Ein-Aus-System hinausgehen: Wann man Proportionalsteuerung in Betracht ziehen sollte
Das Wegeventil 4WE 6 D von Rexroth bietet ausschließlich binären Betrieb. Es schaltet sich ganz ein oder ganz aus, ohne dass dazwischen etwas passiert. Dies funktioniert perfekt für viele Anwendungen wie Spannen, Auswerfen von Teilen oder einfache Aus- und Einfahrzyklen. Allerdings erfordert die moderne Automatisierung zunehmend eine variable Geschwindigkeit, sanfte Beschleunigung und eine präzise Positionssteuerung, die Ein-/Aus-Ventile einfach nicht bieten können.
Proportionalventile wie die Serie 4WRPEH von Rexroth füllen diese Lücke, indem sie den Durchfluss kontinuierlich proportional zu einem elektrischen Eingangssignal variieren. Statt nur ein- oder auszuschalten, kann das Ventil auf 25 Prozent Durchfluss, 63 Prozent Durchfluss oder einen beliebigen anderen Wert gesteuert werden. Dies ermöglicht die Steuerung der Zylindergeschwindigkeit über den gesamten Hub, die Implementierung von Sanftanlauf und -stopp zur Reduzierung von Stoßbelastungen und die Erzielung einer gleichmäßigen Bewegung in Mehrachsensystemen.
Die 4WRPEH-Serie behält die gleiche NG6-Größe und das gleiche Montagemuster wie die 4WE 6 D bei, was sie zu einem direkten mechanischen Upgrade-Pfad macht. Die Durchflusskapazität liegt je nach Modell zwischen 4 und 40 Litern pro Minute. Das Ventil verfügt über eine integrierte Elektronik, die Steuersignale verarbeitet, eine Positionsrückmeldung liefert und anspruchsvolle Steueralgorithmen implementiert. Dieses integrierte elektronische Design steht in scharfem Kontrast zum einfachen elektromagnetischen Schalten des 4WE 6 D.
Durch die Positionsrückmeldung kann das Steuersystem überprüfen, ob sich die Spule tatsächlich in die befohlene Position bewegt hat. Diese Regelung mit geschlossenem Regelkreis erreicht eine Genauigkeit von Bruchteilen eines Millimeters und ermöglicht Anwendungen wie Servopressen, die eine präzise Kraftsteuerung erfordern, oder Werkzeugmaschinen, die eine gleichmäßige Konturierung erfordern. Das elektrische Rückmeldesignal ermöglicht außerdem eine Diagnoseüberwachung, um Verschleiß oder Fehlfunktionen zu erkennen, bevor es zu einem vollständigen Ausfall kommt.
Moderne Proportionalventile verfügen über digitale Kommunikationsschnittstellen wie IO-Link, die sie in Industrie 4.0-Fertigungsumgebungen einbinden. Das Ventil wird zu einem intelligenten Sensor, der Leistungsdaten, Wartungsvorhersagen und Konfigurationsparameter in Echtzeit liefert. Dies stellt einen Generationssprung vom elektrischen Grundanschluss eines 4WE-6-D-Wegeventils dar.
Wann sollten Sie sich für eine proportionale gegenüber einer Ein/Aus-Steuerung entscheiden? Wenn die Anwendung eine dieser Anforderungen erfordert, sollte die Proportionalsteuerung ernsthaft in Betracht gezogen werden: Betrieb mit variabler Geschwindigkeit, sanfte Beschleunigung und Verzögerung, Druckanstieg für sanften Teilekontakt, Positionshaltung ohne mechanische Sperren oder Integration in programmierbare Bewegungssteuerungen. Wenn Sie hingegen lediglich eine zuverlässige Richtungsumschaltung benötigen und die Durchflussmenge während des Betriebs konstant bleiben soll, ist der einfachere und kostengünstigere 4WE 6 D immer noch die bessere Wahl.
Viele Maschinenbauer beginnen mit Auf-Zu-Ventilen und rüsten die Proportionalsteuerung später nach, wenn sich die Kundenanforderungen ändern. Die mechanische Kompatibilität macht dieses Upgrade relativ einfach, obwohl die elektrische Integration und Systemabstimmung zusätzlichen technischen Aufwand erfordern. Die Planung einer möglichen zukünftigen Aufrüstung durch den Entwurf mit ausreichender elektrischer Infrastruktur und Steuerungssystemkapazität spart Geld im Vergleich zu einer späteren vollständigen Neugestaltung.
Kaufüberlegungen und Realitäten der Lieferkette
Die realen Preise für das Wegeventil 4WE 6 D von Rexroth variieren erheblich je nach Modell, Lieferant und Marktbedingungen. Neue Ventile kosten typischerweise zwischen 350 und 730 US-Dollar, je nach Konfiguration und Menge. Mengenrabatte gelten für Bestellungen von zehn oder mehr Einheiten, wobei einige Händler Staffelpreise anbieten, die die Kosten pro Einheit bei größeren Mengen um 15 bis 25 Prozent senken.
Online-Marktplätze wie eBay bieten sowohl neue als auch gebrauchte Ventile zu unterschiedlichen Preisen an. Während gebrauchte Ventile im Hinblick auf Kosteneinsparungen attraktiv erscheinen mögen, sind die Vorgeschichte und der interne Zustand weiterhin unbekannt. Da die interne Leckage mit zunehmendem Verschleiß zunimmt und für deren Messung Geräte zur Durchflussprüfung erforderlich sind, bergen gebrauchte Ventile ein erhebliches Risiko, sofern der Verkäufer keine zertifizierten Testergebnisse vorlegt. Bei kritischen Anwendungen rechtfertigen die bescheidenen Einsparungen selten die Zuverlässigkeitsunsicherheit.
Autorisierte Händler wie [BuyRexroth.com](http://buyrexroth.com/) haben einen Lagerbestand an gängigen Konfigurationen mit einer typischen Lieferzeit von 28 Werktagen für Standardmodelle. Dies entspricht etwa sechs Wochen, was für eine solche Standardkomponente lang erscheint, aber den anhaltenden globalen Druck in der Lieferkette widerspiegelt, der sich auf den gesamten industriellen Automatisierungssektor auswirkt. Weniger verbreitete Ventilkonfigurationen oder spezielle Optionen wie korrosionsbeständige Beschichtungen können die Lieferzeiten auf 12 Wochen oder mehr verlängern.
Diese Vorlaufzeiten stellen Gerätehersteller und Wartungsabteilungen vor echte Planungsherausforderungen. Die Bestellung von Ventilen nach der Fertigstellung eines Maschinenentwurfs birgt das Risiko einer Verzögerung des gesamten Projekts, wenn die Lieferung länger als erwartet dauert. Ebenso sollten Wartungsbetriebe wichtige Ersatzteile bevorraten, anstatt bei Ausfällen auf Notfallbestellungen zu warten. Die finanziellen Kosten des Lagerbestands müssen gegen die viel höheren Kosten für Produktionsausfallzeiten während des Wartens auf Ersatzteile abgewogen werden.
Der internationale Versand erhöht die Komplexität zusätzlich. Hydraulikventile gelten als Standard-Industrieware ohne besondere Exportbeschränkungen, allerdings variieren die Versandkosten und die Zollabfertigungsdauer je nach Bestimmungsort erheblich. Die Bestellung bei regionalen Händlern anstelle des Direktversands aus Deutschland führt häufig zu einer schnelleren Lieferung und einer einfacheren Logistik trotz möglicherweise höherer Stückpreise.
Die Gesamtbetriebskosten gehen weit über den Kaufpreis hinaus. Installationsaufwand, Integrationstechnik, Inbetriebnahmezeit und laufende Wartung tragen alle zu den Gesamtkosten bei. Am wichtigsten ist, dass das zur Aufrechterhaltung der richtigen Ölreinheit erforderliche Filtersystem über einen Zeitraum von zehn Jahren oft mehr kostet als der Austausch mehrerer Ventile. Die Vernachlässigung der Filterung zur Einsparung kurzfristiger Kosten führt zu einem vorzeitigen Ventilausfall und verursacht langfristig viel höhere Kosten.
Käufer, die sich nur auf den niedrigsten Kaufpreis konzentrieren, verursachen später oft teure Probleme. Bei einer vollständigen Bewertung werden neben dem Preis auch die Zuverlässigkeit des Anbieters, die Qualität des technischen Supports, die Ersatzteilverfügbarkeit und die Garantiebedingungen berücksichtigt. Der Aufbau von Beziehungen zu mehreren zugelassenen Lieferanten sorgt für Widerstandsfähigkeit gegenüber unerwarteten Lieferunterbrechungen und gewährleistet gleichzeitig die Einhaltung von Qualitätsstandards.
Wartungsanforderungen und Zugang zur Fehlerbehebung
Standardproduktkataloge für das Wegeventil 4WE 6 D enthalten Spezifikationen und Abmessungen, es fehlen jedoch insbesondere detaillierte Wartungsverfahren oder Anleitungen zur Fehlerbehebung. Hersteller betrachten dieses Betriebswissen in der Regel als technisches Fachwissen, das eine separate Servicedokumentation erfordert.
Rexroth und HYDAC veröffentlichen umfassende Servicehandbücher, die Demontageverfahren, Spezifikationen zu Verschleißgrenzen, empfohlene Ersatzteile und Diagnoseablaufdiagramme umfassen. Diese Handbücher sind nicht frei verfügbar, sondern müssen erworben werden oder werden Kunden zur Verfügung gestellt, die offizielle Schulungen absolvieren. Diese Richtlinie schützt das Wissen des Herstellers und stellt gleichzeitig sicher, dass das Wartungspersonal ordnungsgemäß geschult ist.
Für Wartungsteams bedeutet dies, dass sie sich bei der Diagnose von Problemen oder der Planung von Reparaturen nicht ausschließlich auf Kataloginformationen verlassen können. Die Kontaktaufnahme mit dem technischen Support des Herstellers, bevor Probleme auftreten, spart in Notfällen Zeit. Viele Händler bieten Schulungsprogramme an, die mehrere Ventiltypen abdecken und praktische Erfahrungen mit Demontage- und Testverfahren vermitteln.
Zu den üblichen Wartungsaufgaben gehören der Austausch der Magnetspule, die Erneuerung der Dichtung und die Reinigung der Spule. Das Nassankerdesign ermöglicht den Austausch von Spulen, ohne den Hydraulikhohlraum zu öffnen, indem die Spule um 90 Grad gedreht und abgehoben wird. Für diesen fünfminütigen Vorgang ist keine Flüssigkeitsableitung oder Druckentlastung des Systems erforderlich. Neue Dichtungen und eine gereinigte Spule können die Leistung von Ventilen, die eine erhöhte interne Leckage aufweisen, wie neu wiederherstellen, vorausgesetzt, der Verschleiß hat das Spiel nicht über die Spezifikation hinaus geöffnet.
Durch die systematische Diagnose von Ventilproblemen wird unnötiger Aufwand durch den wahllosen Austausch von Teilen vermieden. Wenn ein Ventil nicht schaltet, überprüfen Sie zunächst, ob der Strom die Spule mit der richtigen Spannung erreicht. Überprüfen Sie den Spulenwiderstand mit einem Ohmmeter, um sicherzustellen, dass die Wicklung nicht durchgebrannt ist. Wenn die elektrischen Prüfungen erfolgreich sind, werden hydraulische Probleme vermutet. Verunreinigtes Öl könnte zum Festkleben der Spule geführt haben und eine Demontage und Reinigung erforderlich machen. Ein niedriger Versorgungsdruck kann dazu führen, dass der Steuerdruck nicht ausreicht, um den Schieber entgegen den Lastkräften zu verschieben.
Für elektrische Tests ist die Kenntnis der Spulenwiderstandsspezifikation erforderlich, die in detaillierten Datenblättern, jedoch nicht in Basiskatalogen enthalten ist. Typische Gleichstromspulen messen je nach Spannungsnennwert 15 bis 40 Ohm. Wechselstromspulen weisen einen viel geringeren Widerstand auf, oft 5 bis 15 Ohm, da sie zur Strombegrenzung auf Induktivität und nicht auf reinem Widerstand beruhen. Ein offener Stromkreis weist auf eine durchgebrannte Spule hin, während ein sehr niedriger Widerstand auf kurzgeschlossene Wicklungen schließen lässt.
Anwendungshinweise aus der Praxis
Ein klassischer Einsatzbereich für das Wegeventil 4WE 6 D sind Industriepressen. Das Ventil steuert das Ausfahren des Zylinders zum Aufbringen der Druckkraft und das Zurückziehen zum Lösen. Ein Druckbegrenzungsventil begrenzt die maximale Kraft, während das Wegeventil lediglich die Richtung vorgibt. Diese einfache Regelung reicht für viele Pressvorgänge aus, bei denen Kraft und Geschwindigkeit konstant bleiben.
Spritzgießmaschinen verwenden mehrere Wegeventile, einschließlich der Modelle 4WE und 6 D, um Schließzylinder, Auswerferstifte und Kernzüge zu steuern. Diese Funktionen erfordern eine zuverlässige Richtungssteuerung mit minimaler Leckage, um Probleme mit der Teilequalität zu vermeiden. Die Fähigkeit des Ventils, bei 315 bar zu arbeiten, trägt den hohen Schließkräften Rechnung, die für große Formen erforderlich sind.
Mobile hydraulische Geräte wie Bagger und Kräne verwenden im gesamten System Wegeventile. Das 4WE 6 D dient häufig als Pilotventil, das den Pilotdruck an viel größere Hauptsteuerventile in der Bedienkonsole weiterleitet. Diese Architektur sorgt dafür, dass die Bedienelemente leichtgängig und reaktionsfähig sind, während die Hauptventile die starken Förderströme bewältigen, die Ausleger, Stiel und Löffelzylinder antreiben. Die kompakte Größe NG6 passt problemlos in Steuerventilverteiler mit mehreren Funktionen.
Bei der Montagelinienautomatisierung werden häufig 4WE 6 D-Ventile für Teiletransfer-, Spann- und Pressvorgänge verwendet. Die schnelle Reaktionszeit unterstützt Taktraten von mehreren Vorgängen pro Minute. Die lange Lebenserwartung erweist sich als wichtig, da ein Ventilausfall in einer automatisierten Linie die Produktion stoppt und sich auf mehrere nachgelagerte Stationen auswirkt.
Jede dieser Anwendungen erfordert die Beachtung spezifischer Details, die über die grundlegenden Spezifikationen hinausgehen. Pressensteuerungen erfordern eine sorgfältige Dimensionierung der Überdruckventile, um die Werkzeuge zu schützen. Formmaschinen müssen die hohen Wärmebelastungen durch kontinuierliche Zyklen bewältigen. Mobile Geräte sind Stößen, Vibrationen und extremen Temperaturen ausgesetzt, die die Zuverlässigkeit der Ventile gefährden. Automatisierte Systeme müssen in programmierbare Steuerungen und Sicherheitsschaltkreise integriert werden. Der 4WE 6 D bietet eine leistungsfähige Grundlage, ist aber nur dann erfolgreich, wenn das gesamte Systemdesign diese anwendungsspezifischen Anforderungen berücksichtigt.
Die Auswahlentscheidung treffen
Die Entscheidung für das Wegeventil 4WE 6 D von Rexroth beginnt mit der Überprüfung, dass es die grundlegenden Anforderungen erfüllt. Der Systemdruck muss bei oder unter 350 bar bleiben, der Durchflussbedarf sollte 80 Liter pro Minute bei Gleichstrommagneten bzw. 60 Liter pro Minute bei Wechselstromversionen nicht überschreiten und der Rücklaufdruck muss unter 160 bar bleiben, einschließlich Druckspitzen.
Die elektrischen Spezifikationen müssen an die verfügbaren Netzteile angepasst werden. Während 24-Volt-Gleichstrom in modernen Industriesteuerungen nahezu universell eingesetzt wird, erfordern ältere Geräte möglicherweise 110- oder 230-Volt-Wechselstromversionen. Stellen Sie sicher, dass die Spannungstoleranz innerhalb der Plus- oder Minus-10-Prozent-Grenze bleibt, um Zuverlässigkeitsprobleme in Einrichtungen mit marginaler Stromqualität zu vermeiden.
Die Umgebungsbedingungen bestimmen die Auswahl des Dichtungsmaterials. Standard-Nitrilkautschuk funktioniert mit Erdölölen von minus 30 bis plus 80 Grad Celsius. Hochtemperaturanwendungen über 80 Grad erfordern Fluorelastomer-Dichtungen. Flüssigkeiten auf Wasserbasis erfordern spezielle Dichtungsmaterialien, die den unterschiedlichen chemischen Umgebungen standhalten. Stellen Sie außerdem sicher, dass die Hydraulikflüssigkeit den Normen DIN 51524 entspricht, oder wenden Sie sich bezüglich alternativer Flüssigkeiten an den Hersteller.
Zu den Montageaspekten gehören sowohl die Ventilschnittstelle als auch die Magnetausrichtung. Stellen Sie sicher, dass die Montagefläche eine flache Dichtungsebene mit dem richtigen Schraubendrehmoment und O-Ring-Dichtungen bietet. Planen Sie die elektrische Verlegung, um die Vorteile des drehbaren Magnetventils zu nutzen, und positionieren Sie den Stecker dort, wo die Verkabelung bequem und vor mechanischer Beschädigung geschützt ist.
Die Entscheidung zwischen Standardversionen mit Federrückstellung und Rastung hängt von der Einschaltdauer und der Energieverfügbarkeit ab. Rastventile sparen Energie bei Anwendungen, bei denen sich die Ventilposition selten ändert und über längere Zeiträume gehalten werden muss. Federrückstellventile bieten eindeutigere Fehlermodi, da sie bei Stromausfall in einen definierten sicheren Zustand zurückkehren.
Bei Anwendungen, die eine variable Geschwindigkeitsregelung, sanfte Beschleunigung oder Positionsrückmeldung erfordern, werden die Einschränkungen des 4WE 6 D deutlich. Dies zeigt, wann Proportionalventile trotz höherer Kosten und Komplexität in Betracht gezogen werden sollten. Die Entscheidung hängt oft davon ab, ob die Anwendung tatsächlich eine Modulation benötigt oder ob die Ein-Aus-Steuerung mit dem richtigen Schaltungsdesign die gewünschten Ergebnisse erzielt.
Über das Ventil selbst hinaus hängt der Erfolg von der richtigen Systemkonstruktion ab. Dimensionieren Sie das Hydraulikaggregat so, dass es einen ausreichenden Durchfluss bei erforderlichem Druck und angemessener Wärmeerzeugung bietet. Installieren Sie eine Filterung, die den Anforderungen der ISO 4406 Klasse 20/18/15 entspricht. Entwerfen Sie Rücklaufleitungen so, dass der Gegendruck am T-Anschluss minimiert wird. Sorgen Sie bei der Erstinbetriebnahme für einen Druckentlastungsschutz und eine ordnungsgemäße Systemspülung, um Verunreinigungen der Baugruppe zu entfernen.
Fazit und strategische Empfehlungen
Das Wegeventil 4WE 6 D von Rexroth bleibt aus gutem Grund ein Industriestandard. Seine Hochdruckfähigkeit, standardisierte Schnittstellen und bewährte Zuverlässigkeit machen es zu einer guten Wahl für Hydrauliksysteme mit mittlerem bis hohem Druck, die eine zuverlässige Richtungssteuerung erfordern. Die weltweite Akzeptanz der NG6-Montagestandards bietet Flexibilität in der Lieferkette durch mehrere qualifizierte Anbieter.
Für eine erfolgreiche Anwendung müssen jedoch die Grenzen des Ventils beachtet und die erforderliche hydraulische Umgebung aufrechterhalten werden. Bei der Druckgrenze von 160 bar am T-Anschluss handelt es sich nicht um einen Vorschlag, sondern um eine harte Grenze, deren Überschreitung zu Ausfällen führt. Ingenieure müssen die Dynamik der Rücklaufleitung sorgfältig analysieren, insbesondere in Systemen mit mehreren Ventilen, die sich gemeinsame Rücklaufverteiler teilen.
Auch die Sauberkeit der Hydraulikflüssigkeit ist nicht verhandelbar. Die Erfüllung der ISO 4406 Klasse 20/18/15 erfordert Investitionen in die richtige Filterung und laufende Wartung. Dies stellt die höchsten Lebenszeitkosten des Ventils dar und verdient angemessene Budgetpriorität. Einsparungen bei der Filterung führen zu viel höheren Kosten durch vorzeitigen Ventilaustausch und unerwartete Ausfallzeiten.
Die Vorteile der Standardisierung zu nutzen bedeutet, genehmigte Querverweislisten mit verifizierten Spezifikationen zu führen. Die mechanische Austauschbarkeit von NG6-Ventilen zwischen verschiedenen Marken gewährleistet die Widerstandsfähigkeit der Lieferkette nur dann, wenn Substitutionen technisch validiert und nicht angenommen werden. Achten Sie beim Vergleich von Alternativen besonders auf die Druckwerte des T-Anschlusses.
Überlegen Sie bei neuen Maschinenkonstruktionen, ob die Ein-Aus-Steuerung tatsächlich aktuelle und zukünftige Anforderungen erfüllt. Der 4WE 6 D eignet sich gut für Anwendungen, bei denen Richtungsumschaltung und konstanter Durchfluss ausreichen. Wenn variable Geschwindigkeit, gleichmäßige Bewegung oder integrierte Diagnose erforderlich werden, bietet die Proportionalventiltechnologie Funktionen, die die zusätzliche Investition wert sind.
Das Ventil repräsentiert ausgereifte Technologie mit einem klaren Verständnis der Fähigkeiten und Grenzen. Erfolg entsteht durch die Einhaltung dieser Grenzen, die ordnungsgemäße Wartung der hydraulischen Umgebung und die Anpassung der Ventilfunktionen an die Anwendungsanforderungen. Bei sachgemäßer Anwendung leistet das Wegeventil 4WE 6 D jahrelang zuverlässig seinen Dienst in anspruchsvollen Industrieanwendungen.
